直列四缸发动机曲柄活塞连杆总成

　　这套曲柄活塞连杆总成是往复式内燃机最核心的运动传力单元，整套结构围绕直列四缸发动机的做功循环完成搭建，在整机动力输出链路里承担着将活塞往复直线运动转化为曲轴旋转扭矩的核心职能，广泛适配乘用车汽油机、小型工程机械柴油机、固定式动力机组等多类内燃动力场景。从实际装机运行逻辑来看，燃烧室内混合气爆燃产生的高压推力直接作用在活塞顶面，活塞通过活塞销将载荷传递给连杆，连杆再把交变的直线推力转化为绕曲轴主轴颈的回转力矩，最终由曲轴前端输出端将动力传递给变速箱或者外接作业负载，整套部件的运动精度直接决定发动机的振动水平、动力输出平顺性与整机使用寿命。

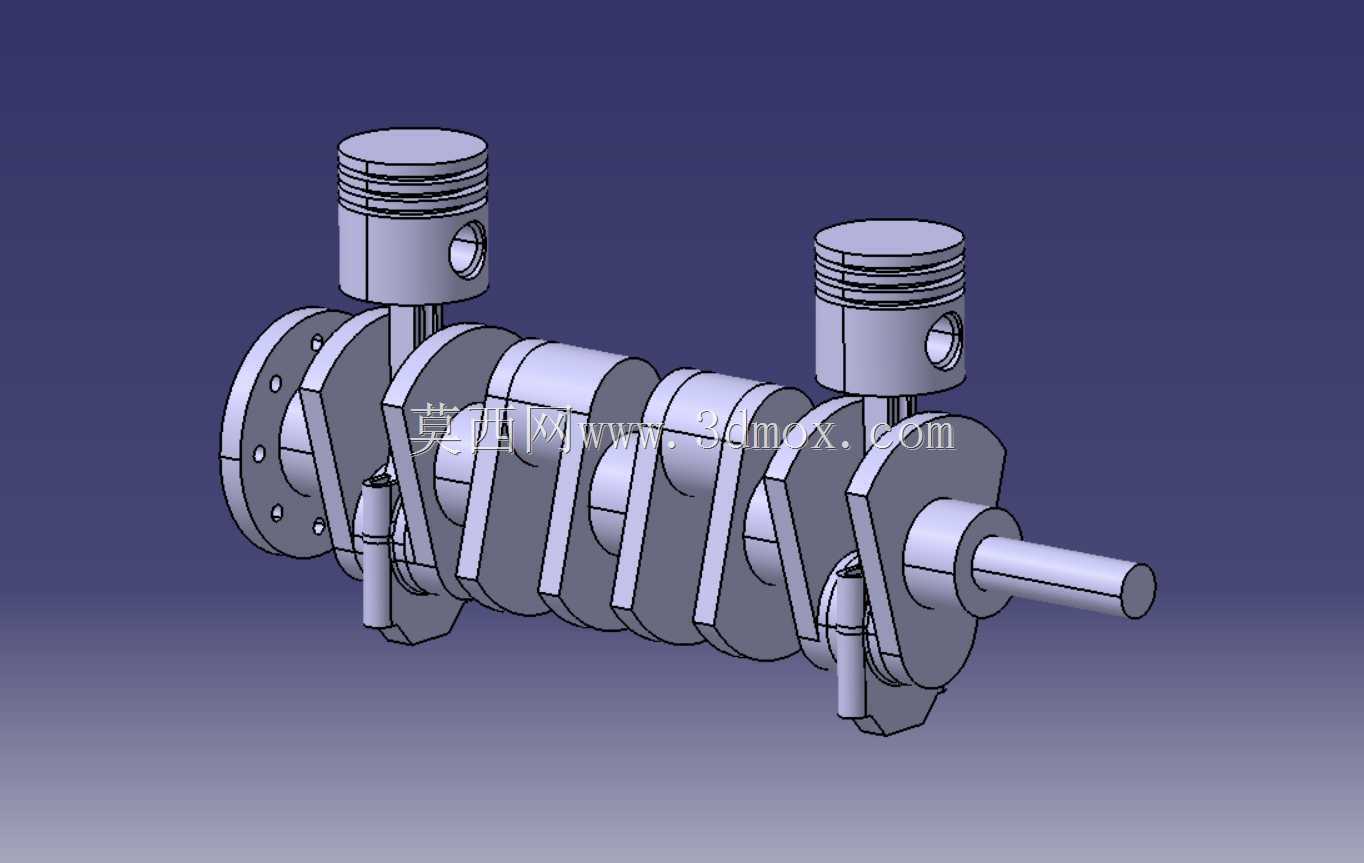

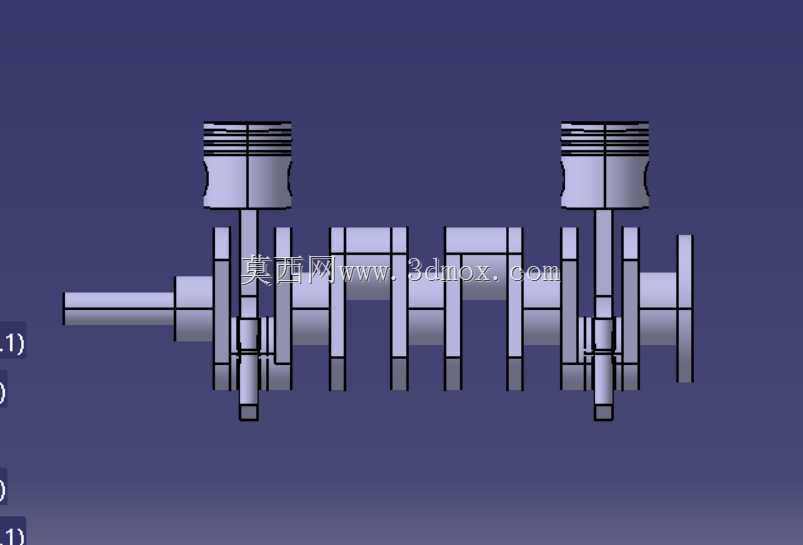

　　结构设计层面，曲轴采用整体式多曲拐布局，四个连杆轴颈按照直列四缸发动机1-3-4-2的点火顺序错开180度相位布置，相邻曲拐之间设置平衡配重块，用来抵消活塞连杆组高速往复运动产生的一阶、二阶惯性力，降低整机运转时的附加振动。主轴颈与连杆轴颈之间设计有圆滑过渡的圆角，避免交变载荷长期作用下在轴颈交接位置产生应力集中，轴颈表面预留有润滑油道开孔，压力润滑的机油可以从缸体主油道进入曲轴内部油道，持续输送到连杆轴颈配合面，为轴瓦摩擦副提供润滑与冷却。曲轴两端分别设置法兰连接结构与输出轴段，后端法兰用于匹配飞轮总成，依靠飞轮的转动惯量储存做功行程的能量，带动活塞顺利完成排气、进气、压缩三个非做功行程，前端轴段用于安装正时齿轮、皮带轮等驱动附件。

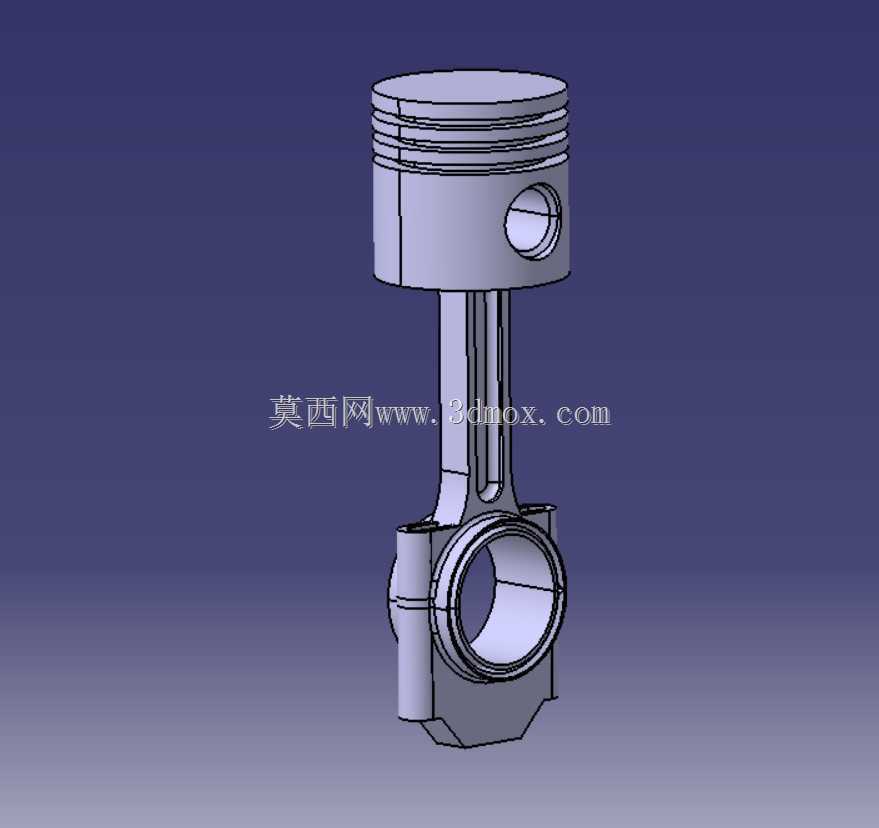

　　活塞部分采用典型的内燃机车用活塞结构，头部开设多道环槽，分别用于安装气环与油环：气环负责密封燃烧室，防止高温高压燃气窜入曲轴箱，油环则刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。活塞销座孔位于活塞内腔中部，采用全浮式活塞销设计思路，活塞销可以同时在连杆小头衬套与活塞销座孔内小幅转动，让销体外周磨损更加均匀。连杆采用工字断面杆身，在保证整体结构强度与抗失稳能力的前提下尽可能降低往复运动质量，连杆大头采用剖分式结构，配套连杆盖通过高强度螺栓紧固，装配时可以顺利从气缸体下方装入曲轴连杆轴颈，大头孔内安装轴瓦，与曲轴轴颈形成间隙配合的摩擦副。

　　从安装边界与尺寸配合角度梳理，整套总成装入缸体时，曲轴主轴颈依次落入缸体对应的主轴承座内，主轴承盖按照规定扭矩锁紧后，曲轴需保留设计要求的轴向窜动间隙与径向转动间隙，既不能因为间隙过小出现运转卡滞、热态抱轴，也不能因为间隙过大导致运转敲击、油压泄漏。活塞连杆组从气缸体上方装入气缸筒时，活塞环开口需要按照规定角度错开，避免各环开口对齐导致燃气泄漏，连杆大头从缸体下方曲轴箱侧套入对应连杆轴颈后，再完成连杆盖的锁紧装配。整机布置时，曲轴轴向长度需要匹配直列四缸缸体的缸心距设计，活塞外径与气缸筒内径采用高精度间隙配合，活塞运行到上止点时，顶面与气缸盖燃烧室之间预留规定的压缩余隙，保证发动机压缩比符合设计要求。

　　建模过程中完整还原了各部件的装配约束关系：活塞与活塞销同轴配合，活塞销与连杆小头铰接，连杆大头与曲轴连杆轴颈同轴装配，曲轴各主轴颈保持同一回转轴线，曲拐相位角度完全匹配四缸发动机的做功间隔，能够直观演示曲柄连杆机构的完整运动轨迹，可用于发动机结构原理演示、运动干涉校验、零部件受力分析前置参考，也能为新机型动力总成的概念结构设计提供成熟的参照基准，帮助设计人员快速校核活塞行程、连杆长度、曲拐半径三者的运动匹配关系，提前规避活塞碰气门、连杆运动轨迹碰缸体等常见设计问题。
