往复式内燃机传动连杆精密结构造型

　　这套连杆三维结构的建模工作，最初是围绕小排量往复活塞内燃机的动力传递需求展开的，在整机动力链路里，它承担着把活塞承受的燃气爆发压力传递给曲轴曲柄销的核心作用，将活塞沿气缸轴线的直线往复运动，转化为曲轴的连续旋转扭矩输出，是内燃机里工况最严苛的传力构件之一。

　　从实际装机场景来看，这类连杆普遍适配单缸或者小排量多缸汽油机、小型通用动力机组，也可在微型空压机、往复式柱塞泵这类需要曲柄滑块机构实现运动转换的设备里通用。整机运行过程中，连杆要同时承受交变的拉压载荷、摆动过程产生的惯性弯矩，以及做功瞬间的冲击载荷，所以结构设计的每一处细节都直接关联整机的可靠性与运转寿命。

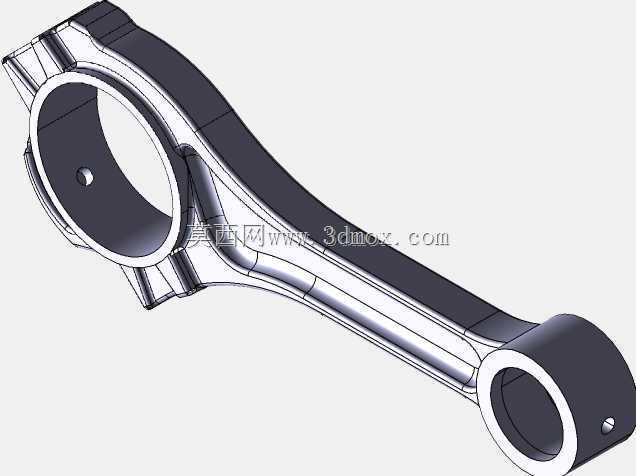

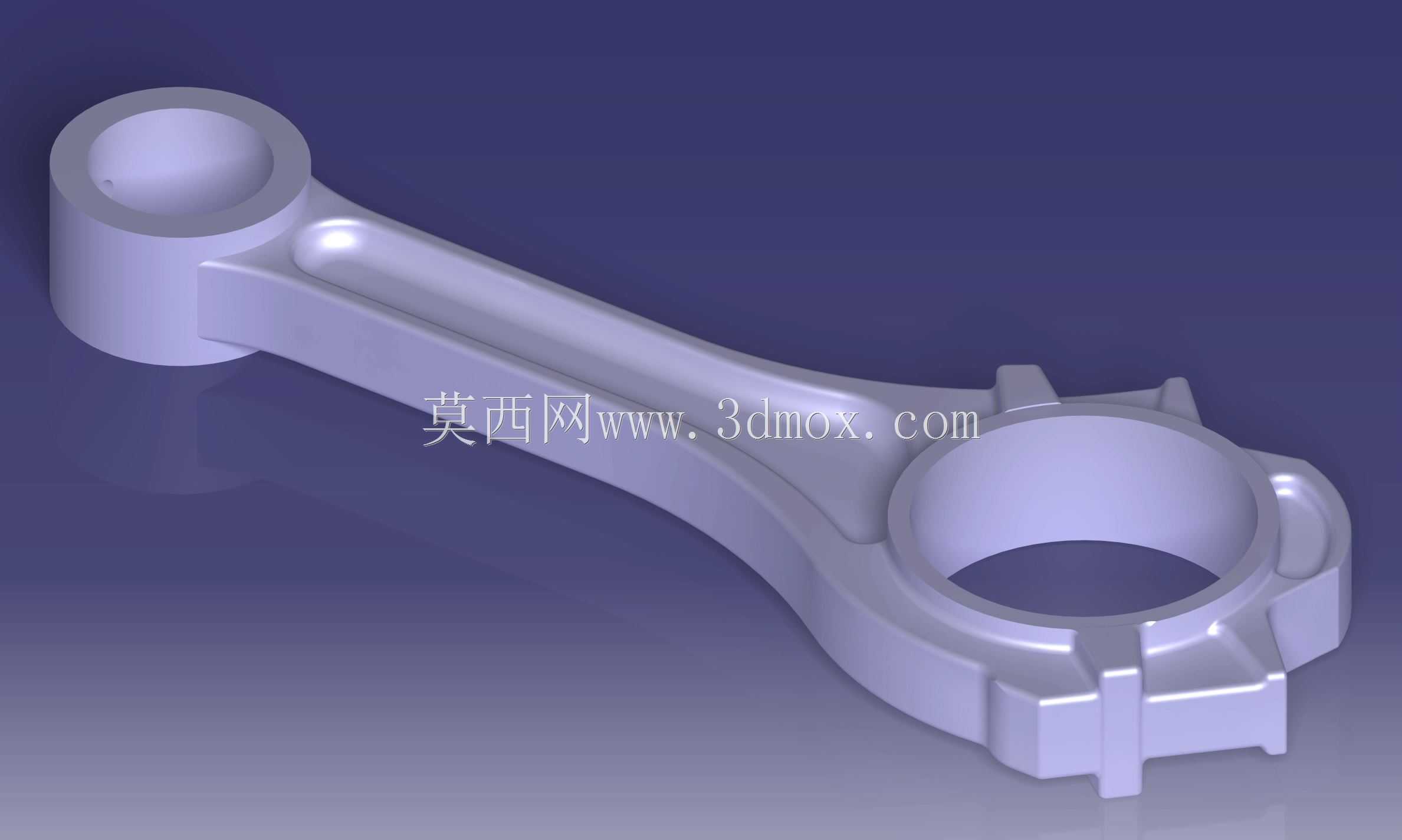

　　建模过程中首先敲定的是两端环孔的安装边界：小头端的通孔用于装配活塞销，孔位轴线与活塞销的同轴度公差需要控制在严格范围内，孔的内径尺寸要匹配对应规格的活塞销外径，端面预留的挡圈槽位置也在模型里做了精准还原，避免活塞销工作时出现轴向窜动；大头端为剖分式结构，配套连杆盖通过螺栓完成锁紧，内孔用于装配曲轴曲柄销，轴瓦安装位的台阶、螺栓过孔的沉台结构都完整呈现，大头外侧的定位凸台与加强筋布局，是为了保证连杆盖装配时的对位精度，承受高速运转下的横向剪切力。

　　杆身部分没有采用简单的等截面直杆造型，而是顺着载荷传递路径做了工字形变截面优化：从小头端向大头端平滑过渡，杆身截面的抗弯模量沿着受力方向逐步调整，既在重量控制上做到了最优，降低往复运动产生的惯性力，又保证了足够的结构刚度，避免高转速下杆身出现弯曲变形、失稳抖动。大小头与杆身衔接的过渡位置全部做了大圆角圆滑处理，从工程力学角度规避了应力集中问题——过往很多连杆失效案例都出现在衔接拐角处，交变载荷长期作用下微裂纹从应力集中点萌生，最终导致构件断裂，圆角的曲率参数在建模时反复核对，完全贴合实际锻造毛坯的工艺成型逻辑。

　　外形尺寸的匹配上，连杆的中心距也就是大小头孔轴线的间距，是决定整机压缩比、活塞行程的核心参数，建模时严格锁定该尺寸链，杆身的摆动包络空间也提前做了干涉校验：当曲轴转动到任意角度，连杆杆身、大头外轮廓都不会和气缸体内壁、曲轴箱的加强筋发生运动干涉，小头端的轴向厚度也和活塞销座的间距匹配，装配后不会出现轴向卡滞。大头端的螺栓孔位置、锁紧面的平面度区域都做了细节刻画，装配时连杆螺栓的预紧力可以均匀作用在结合面上，不会出现偏载导致的轴瓦异常磨损。

　　从功能特性层面看，这套结构既满足了高转速工况下的轻量化要求，又兼顾了大扭矩输出时的结构强度，表面的减重凹槽布局在不削弱核心承载截面的前提下，进一步降低了构件整体质量，减小曲轴运转的动平衡负担。建模时所有配合面的尺寸公差、形位公差都在结构里预留了标注基准，后续无论是做锻造模具开发、机加工工艺编排，还是进行运动仿真、有限元强度校核，都可以直接基于该三维模型提取参数，不需要二次重构结构。在实际生产线的选型匹配中，只需要对应活塞销直径、曲柄销直径、气缸中心距这几个核心安装参数，就可以快速判断该连杆是否适配目标机型，杆身的加强筋走向也兼顾了机油导流需求，运转时飞溅的润滑油可以顺着筋面流向两端衬套、轴瓦位置，保证摩擦副的持续润滑，降低运转磨损速率。
