发那科四轴码垛工业机器人本体结构

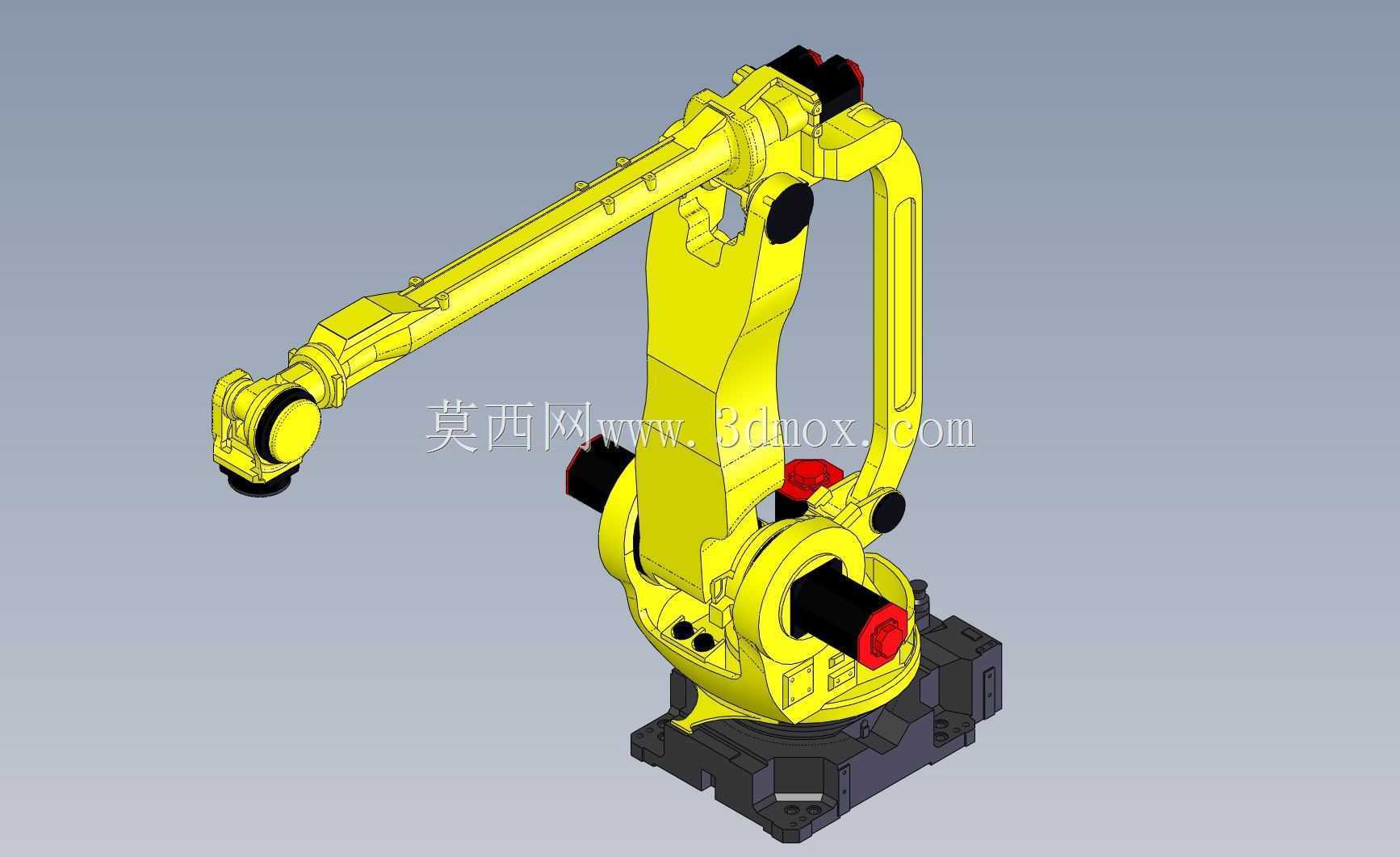

　　这套四轴码垛机械臂的结构方案，面向仓储物流后段、粮油食品整线、建材袋装码垛以及汽车零部件上下料这类大臂展、重节拍工况展开，整机采用黄黑配色的经典工业外观，底座为厚重的铸铁式安装基座，承担整机倾覆力矩与回转支承的定位基准。从现场布局角度看，这类长臂码垛设备通常布置在输送线末端与托盘库之间，作业半径覆盖来料辊道、托盘工位以及缠膜机入口，单台即可替代人工完成袋装、箱装产品的逐层堆叠，也可在机床上下料单元中承担长距离工件转运，避免六轴机器人在纯平面搬运场景下出现冗余轴成本偏高的问题。

　　结构设计上，整机仅保留底座回转、大臂俯仰、小臂联动、腕部回转四个自由度，腕部末端不设置姿态偏转关节，恰好匹配码垛作业中工件始终保持水平的工艺要求；大臂采用后侧镂空的框型铸造臂体，在保证长臂抗弯刚度的前提下削减运动惯量，小臂通过平行四连杆机构与底座驱动端联动，无论大臂抬升到任何高度，末端法兰始终维持水平姿态，不需要额外插补姿态轴即可保证纸箱、料袋搬运过程中不会倾翻。驱动单元全部布置在靠近底座的低位置区域，J2、J3轴的伺服电机与减速机通过连杆传递动力，把运动部件的质量集中在回转中心附近，高速往复码垛时整机晃动量明显小于将电机布置在小臂末端的方案。

　　安装边界方面，底座地脚采用矩形分布的螺栓孔阵列，现场需要预埋足够厚度的混凝土地台或者集成在钢制码垛机底座框架上，地脚平面的平面度需要控制在机械臂手册要求的公差范围内，避免长臂满载时底座出现附加应力；整机回转半径沿大臂伸展方向覆盖数米作业区间，设备周边需要预留安全围栏空间，后侧大臂下摆区域不能布置线槽、操作柜等干涉物，上方要避开厂房行车的运行路径。末端法兰采用标准ISO接口，可以直接适配夹爪、真空吸盘、袋装专用抓手等不同末端执行器，法兰端面预留气路与信号走线通道，管线沿大臂内侧的拖链排布，避免高速往复运动中管线甩动干涉。

　　建模过程中，臂体的铸造圆角、减速机安装止口、电机避让腔、连杆铰接销轴的同轴度约束都按照实际装配关系搭建，四连杆的铰接点位参数直接决定末端轨迹的水平保持特性，调整杆长比例时可以直观看到大臂俯仰过程中小臂的随动姿态，方便在方案阶段校验不同码垛高度下的臂体干涉情况：比如堆叠到最高层时大臂抬升角度是否会和上方安全护栏碰撞，低位取料时小臂下方是否会和输送线辊筒边缘剐蹭，底座回转时整机尾部的回转包络是否会越过围栏边界。针对产线集成方，这套三维结构可以直接导入工位布局仿真环境，配合输送线、托盘、工件数模完成节拍验证，核算单循环取料、抬升、平移、放料的动作时间，也能提前校核抓手在不同层高下的进出空间，避免现场安装完成后才发现臂展不足或者工位距离过近的问题，为码垛工作站的机械结构设计与设备选型提供完整的本体参考。
