多关节工业夹持机械臂结构设计

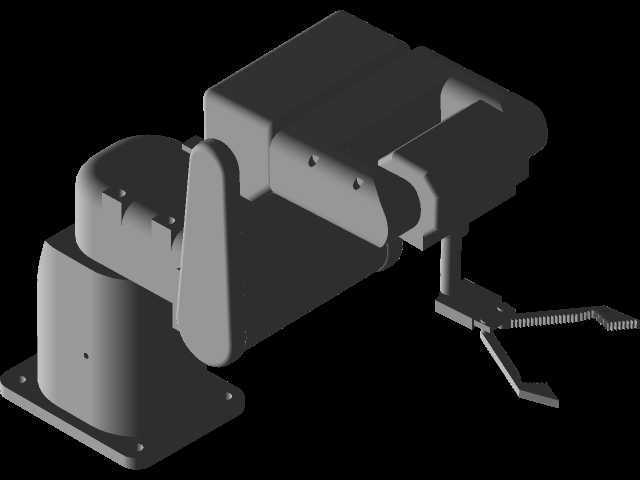

　　这套多关节机械臂的结构方案面向轻载工位的自动化上下料场景，底座采用方形法兰安装形式，四个角预留沉头安装孔，可直接固定在工作台面、线边支架或者移动小车上，安装时需要保证底座贴合面的平面度，避免长期运行出现固定螺栓受剪松动的问题。从布局来看，整机属于典型的水平多关节加腕部俯仰的构型，腰部回转座承担第一轴的旋转支撑，内部预留了伺服电机、谐波减速器或者行星减速机构的安装空间，大臂与腰部支座之间采用双侧支撑的铰接结构，相比单侧板悬臂支撑，双侧轴座可以抵消偏载带来的弯矩，在末端夹持工件伸出到最远位置时，关节铰接处的变形量能控制在更小范围。

　　大臂部分的壳体做了加厚的棱边加强，外形不是单纯的方正箱体，在靠近铰接转轴的位置做了圆弧过渡，既减少了应力集中，也能避免臂体在往复摆动过程中和周边护栏、工件料盘发生磕碰干涉。小臂和大臂的连接关节同样预留了驱动元件的安装腔，走线可以从臂体内部的中空通道穿过，不用在臂体外露拖链，既降低了车间粉尘、切削液对线束的侵蚀，也避免机械臂快速动作时管线甩动勾挂周边工件。末端执行器采用夹爪式结构，两根夹指做了仿形的开合导向，其中一根夹指带锯齿形咬合面，针对毛坯件、塑料件或者不规则小零件，夹持时可以增大摩擦力，防止工件在高速移位过程中滑落；夹指和末端法兰采用快换式连接，更换不同适配工件的夹指时不需要拆解腕部主体，切换工位的调试时间更短。

　　在3C装配、五金件分拣、机床上下料这类场景里，这类臂展适中的机械臂不需要承担大负载，核心需求是动作路径灵活、占地空间小。底座的安装边界尺寸紧凑，不需要在车间预留大面积的安全围栏空间，配合光电安全传感器就可以完成人机协同区域的部署。设计过程中各关节的运动行程需要提前做干涉校验：腰部回转范围要避开后方的走线桥架，大臂俯仰的最低位置不能和工作台面发生碰撞，小臂折叠时的最小收缩半径要满足料架层间的取件空间要求，腕部夹爪的开合行程要覆盖目标工件的最大外径，同时夹指闭合后的最小间隙不能夹伤薄壁工件表面。

　　结构建模时所有铰接孔的同轴度需要在装配层级做约束校验，双侧支撑的轴座孔如果同轴度偏差过大，实际装配时会出现转轴卡滞、转动阻力不均的问题。臂体的壳体壁厚按照轻量化和刚性平衡的原则设定，非受力区域可以适当减薄，转轴安装位、电机固定位的局部做凸台加厚，保证螺丝锁附后的连接强度。整机的重心在全行程动作范围内都要落在底座安装法兰的支撑区间内，就算末端夹取额定最大负载，机械臂伸到最远位置时也不会出现倾翻力矩超出地脚螺栓承载上限的情况。夹爪部分还预留了附加检测传感器的安装位，可以在夹指侧面加装光电或者接近开关，实时反馈工件是否夹持到位，信号线路顺着腕部内部通道接入主控柜，不用额外在末端外挂走线槽。

　　针对不同的部署场景，底座的安装孔位可以适配标准铝型材工作台的槽距，也可以在固定面上加装定位销，保证机械臂重复安装时的位置精度，不需要重新示教所有点位。臂体的外轮廓所有棱边都做了圆角处理，车间人员调试设备时即使误碰到运动中的臂体，也不会被尖锐棱角划伤。各关节的端部都预留了维护盖板，拆开盖板就可以直接调整减速机构的预紧力、更换润滑脂，不需要把整个臂体从设备上拆解下来，日常维护的可达性很好。
