多关节重载工业机械臂结构设计

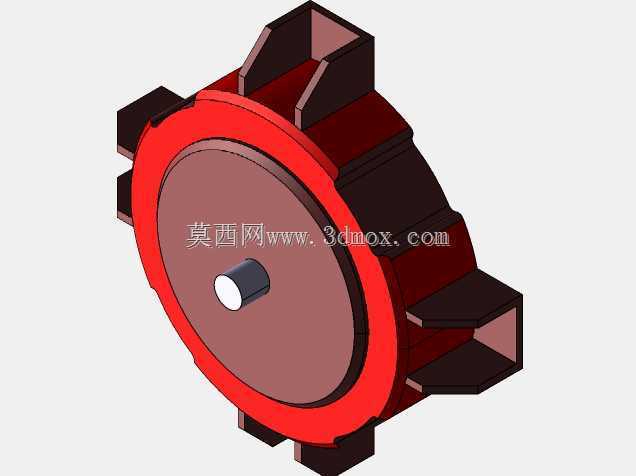

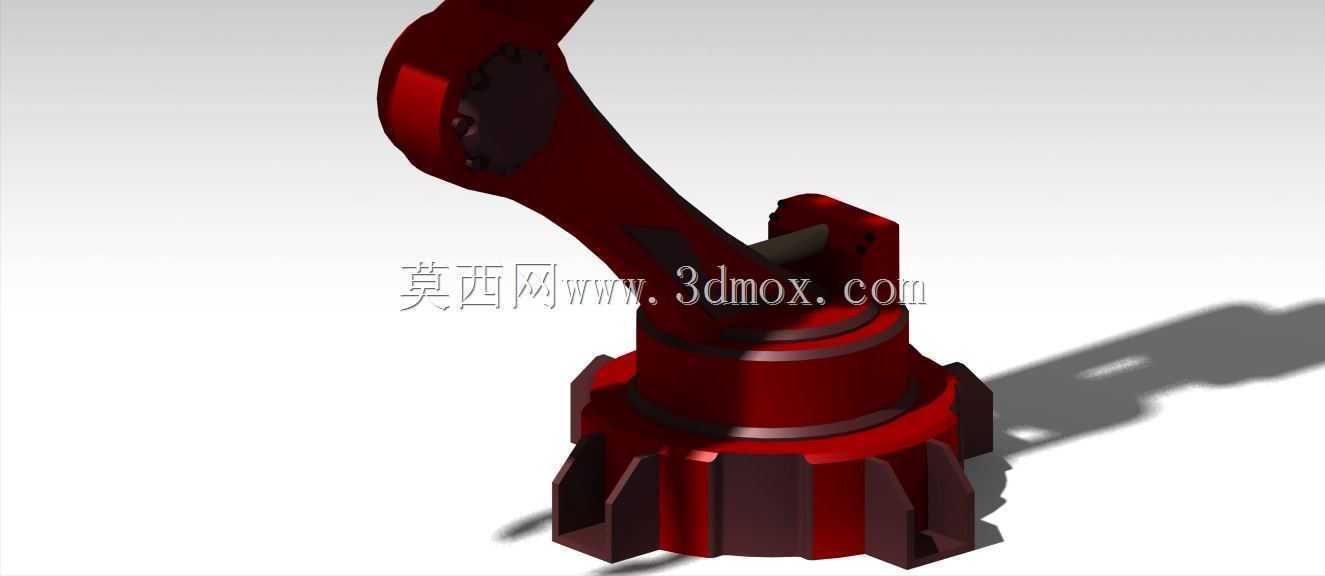

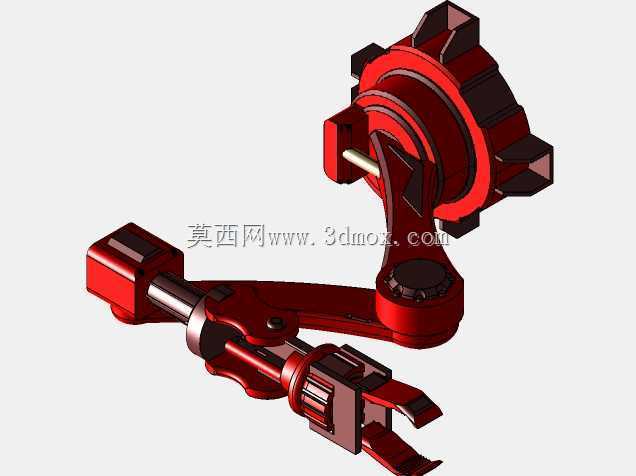

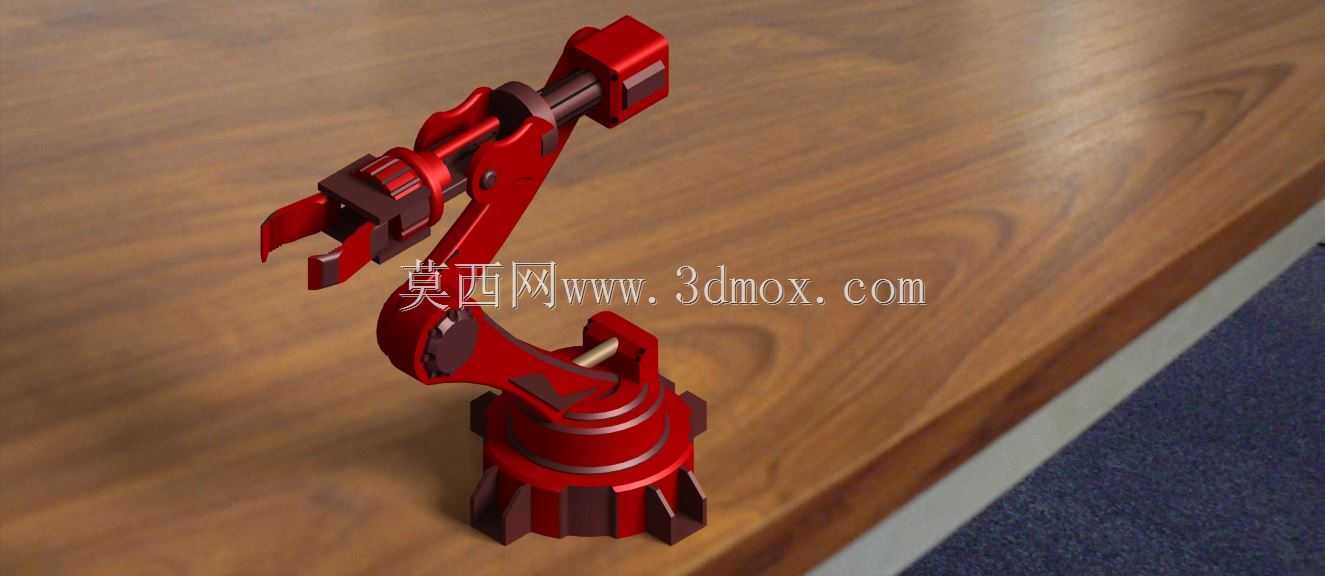

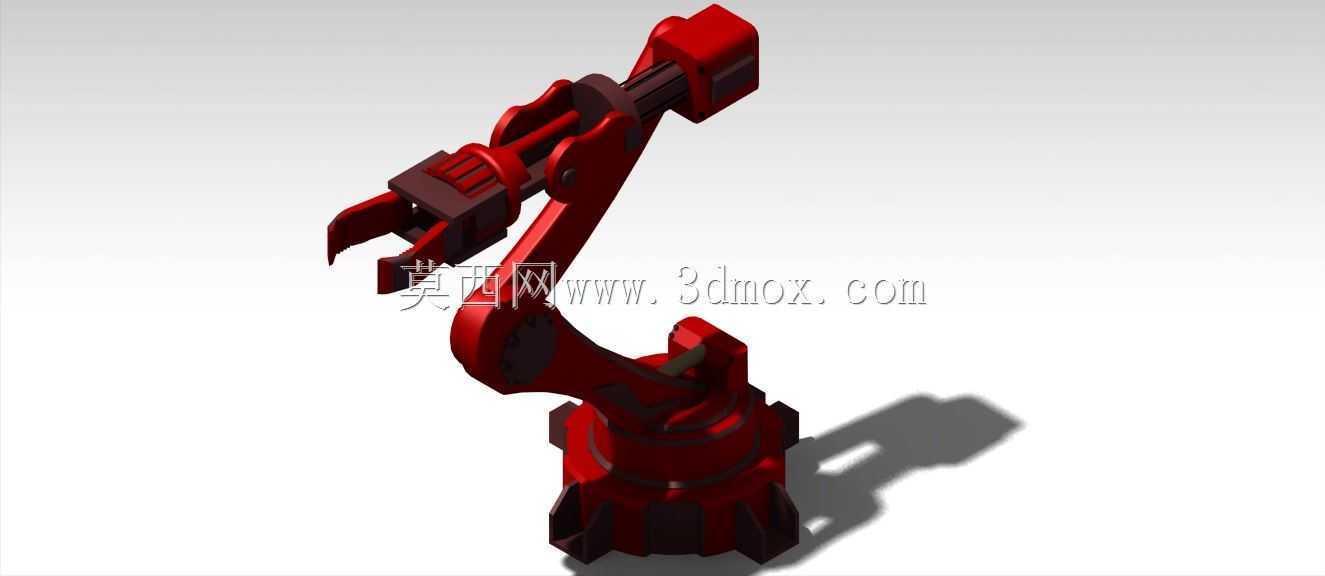

　　这套多关节机械臂的结构方案，最初是围绕车间里重复度极高的上下料、工位转运这类刚需场景梳理的，在做三维结构拆解的时候，最先敲定的不是外观配色，而是底座回转支承的安装边界：底部法兰的螺栓孔分布要直接匹配车间现有焊接工装平台的T型槽间距，底座总高度控制在成人小腿位置，保证整机落地后大臂仰起到极限位置时，末端执行器不会触碰车间常规高度的输送线护栏，同时底座下方预留的走线腔要能容纳动力线缆、编码器信号线与气动夹爪的气管，避免臂体全角度回转时出现线缆拖拽磨损。

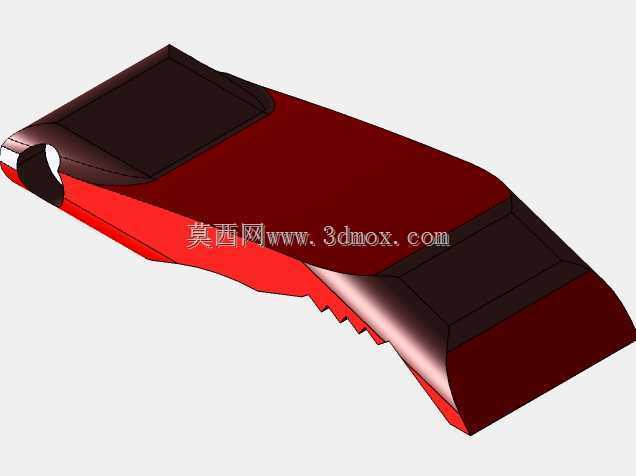

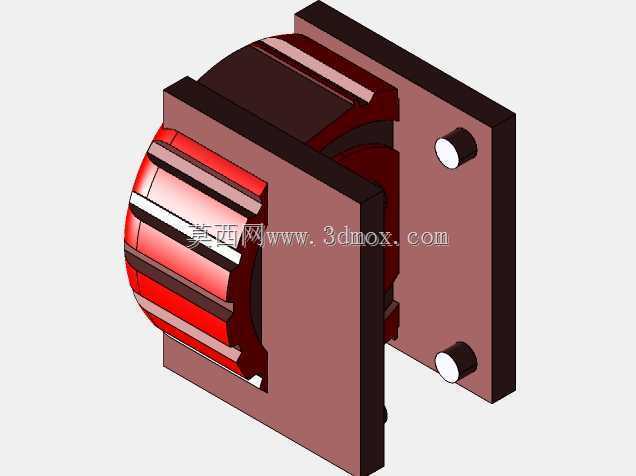

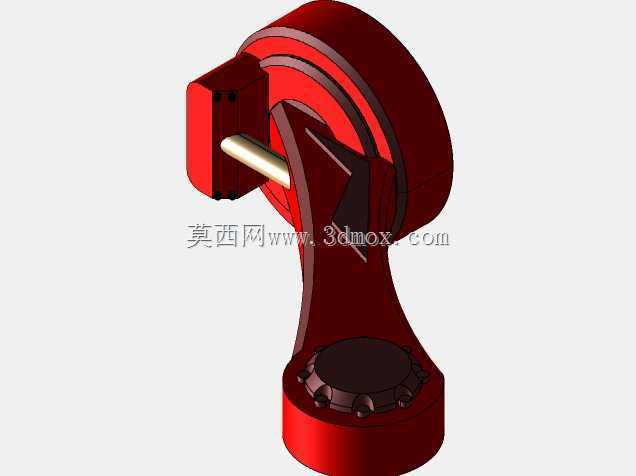

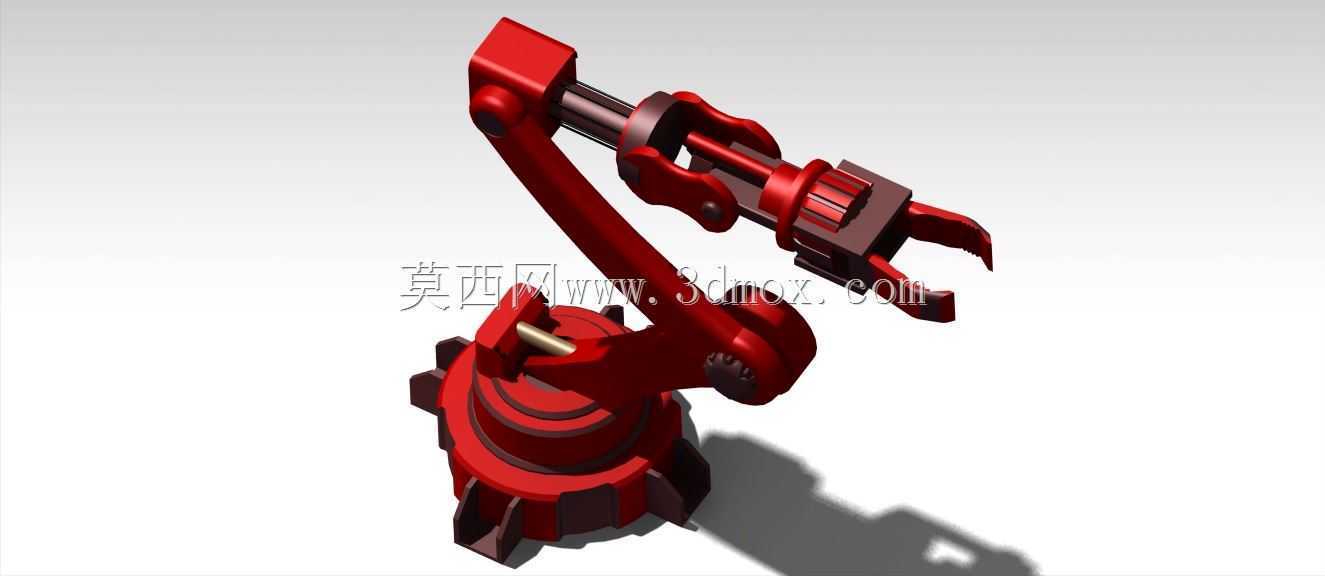

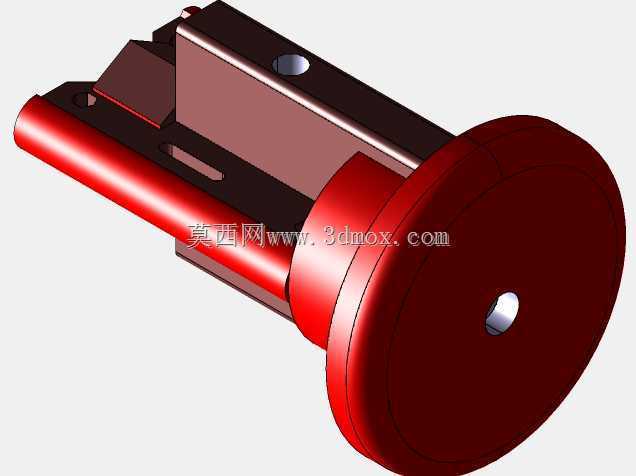

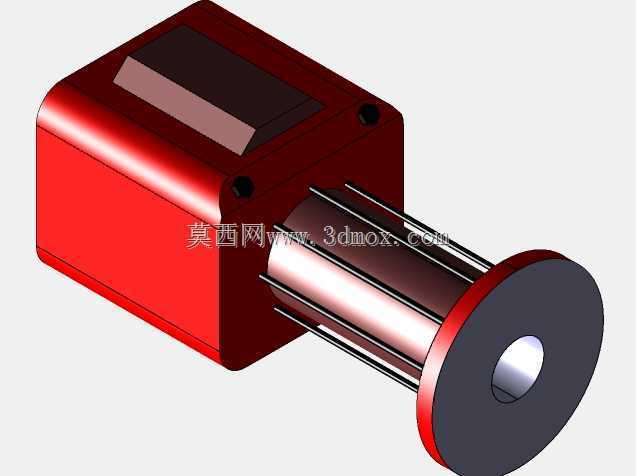

　　从实际产线的使用反馈倒推结构设计，臂体的关节配置没有盲目追求冗余自由度，腰部回转关节承担整机水平方向的工位覆盖，大臂摆动关节负责垂直面的举升动作，小臂俯仰关节调整末端作业的远近位置，腕部的回转关节则用来适配夹爪取放工件时的角度要求，每个关节的铰接位置都做了加厚凸台，轴孔配合段预留了轴承安装位，实际装配时可以选用深沟球轴承承受径向载荷，搭配止推轴承抵消臂体伸展时产生的轴向倾覆力，在臂体完全水平伸展的极限工况下，关节处的加强筋走向顺着载荷传递路径布置，从末端夹爪的受力点一直延伸到底座回转支承的安装面，避免应力集中在臂板的折弯位置。

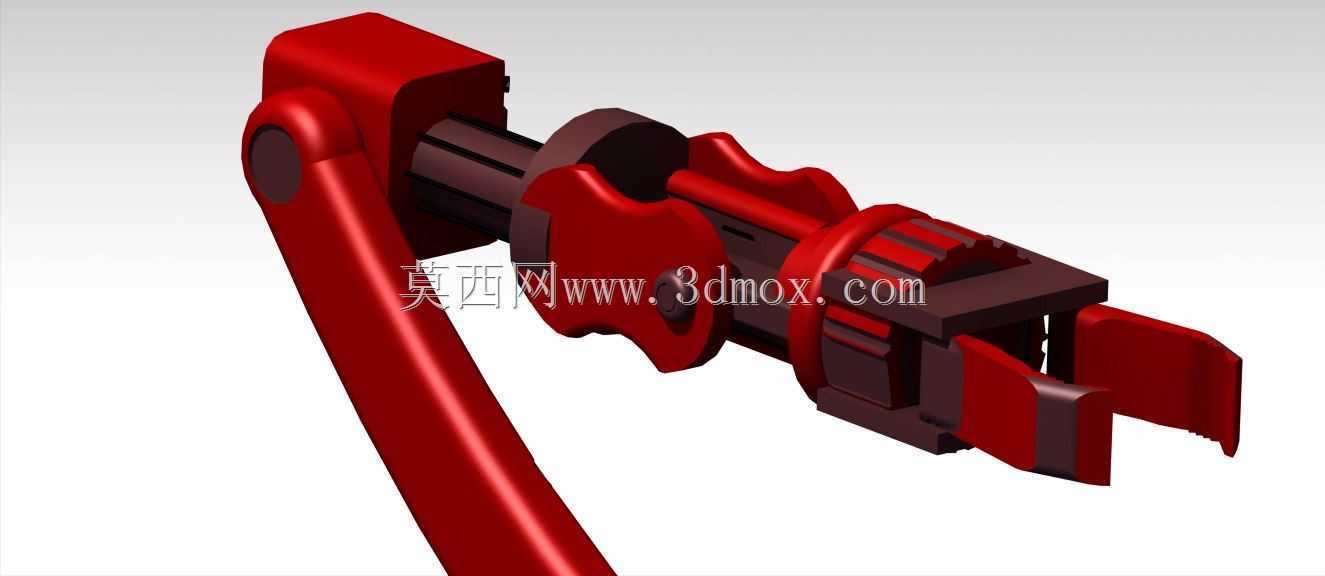

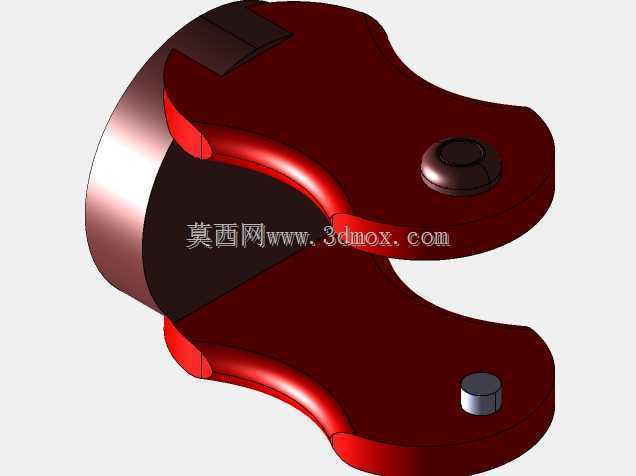

　　末端执行器采用开合式夹爪结构，两指的夹持面预留了防滑垫安装槽，实际投产时可以根据搬运工件的材质更换橡胶垫、硬质合金垫块或者真空吸盘转接板，夹爪的驱动腔内置在腕部壳体里，不会外露突出勾挂现场的管线。在装配线的应用场景里，这台机械臂可以固定在加工中心工位旁，完成毛坯件上料、成品件码垛的循环动作，臂体的活动半径覆盖机床工作台与旁边的料仓区域，不需要人工反复进出机床防护门；在焊接工位部署时，只需要把夹爪更换为焊枪夹持座，臂体的关节运动轨迹可以沿着焊缝走向连续走刀，多关节的联动特性可以让焊枪保持稳定的倾斜角度，避免人工焊接时长时间保持姿势带来的焊缝质量波动。

　　考虑到现场维护的便利性，所有关节的端盖都采用外露螺栓固定，日常点检时不需要拆解整个臂体就能观察轴承的润滑情况，臂体的外壳轮廓做了大圆角过渡，没有尖锐的凸起棱角，在人员协同作业的区域可以减少磕碰风险。整机的重心在全行程运动过程中始终落在底座支撑面的范围内，就算臂体携带额定负载快速启停，底座也不会出现倾翻力矩，安装时只需要按照常规工业设备的地基要求打膨胀螺栓固定，不需要额外做特殊的配重基础。针对化工、核电这类人员不宜长时间停留的作业环境，臂体的密封结构可以升级为防尘防水规格，外部壳体预留传感器安装孔位，可以加装视觉相机、距离检测元件，让设备自动识别周边障碍物，在巡检、物料转运的过程中替代人工进入危险区域完成操作。整套结构的所有配合面、安装孔位都在三维建模阶段完成了干涉检查，臂体在全角度摆动、回转的过程中，自身的杆件、管线都不会出现互相摩擦的情况，拿到模型后结构工程师可以直接根据自身产线的工位尺寸调整臂段长度，快速改型适配不同的作业范围需求。
