二十吨级双梁桥式起重机组装结构

　　该三维结构围绕车间重型物料的高频吊运需求展开，主体对应二十吨级EOT桥式起重机的起升与运行核心总成，适用于机械加工车间、钢结构预制场、重型装配工位及仓储库区的固定跨距作业。设备沿厂房两侧高架轨道纵向移动，小车总成在双主梁上方横向走行，配合吊钩组完成重物的空间三维位移，承担坯料上线、成品下线、大型部件翻转装配以及跨间转运等任务。

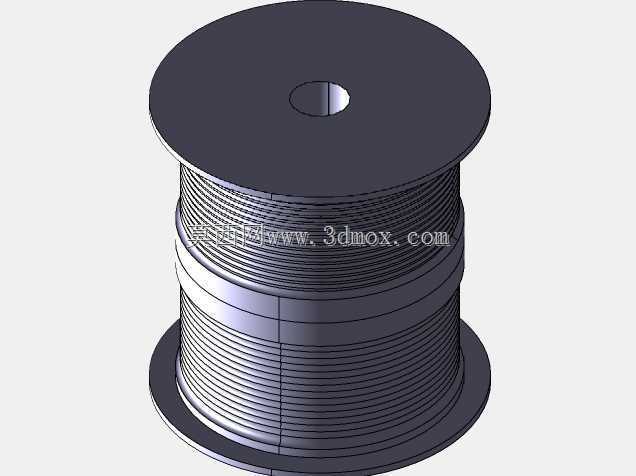

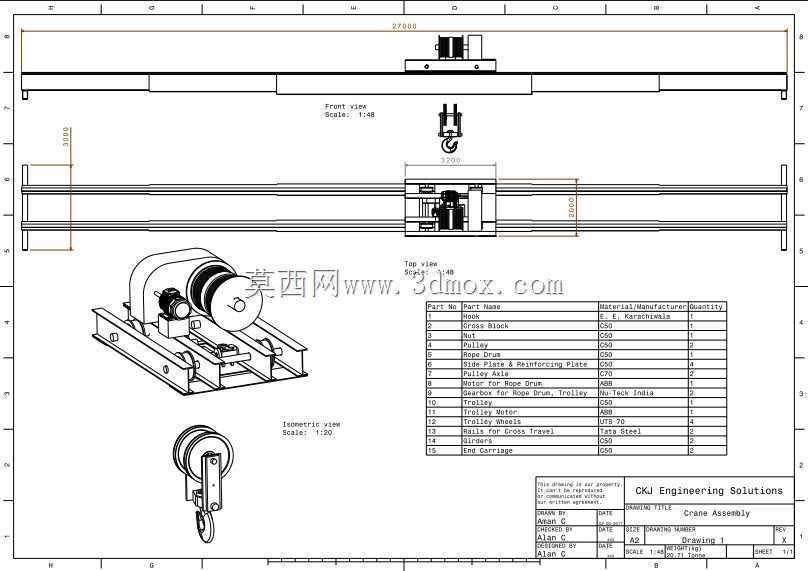

　　从布置逻辑看，模型采用双梁承载形式，两根主梁为小车轨道提供连续支撑，相较单梁结构具有更大的刚度裕度和更稳定的起升姿态。起升机构集中布置在小车架上，电动机输出转矩经联轴器进入减速装置，减速后驱动卷筒旋转；钢丝绳通过多层缠绕和导向滑轮连接下方吊钩组，将卷筒的回转运动转换为吊钩的垂直升降。滑轮组倍率按重载工况配置，能够在额定起重量下降低单绳拉力，同时使吊钩下降速度与电机转速形成合理匹配，避免高速轴和制动环节承受过大载荷。

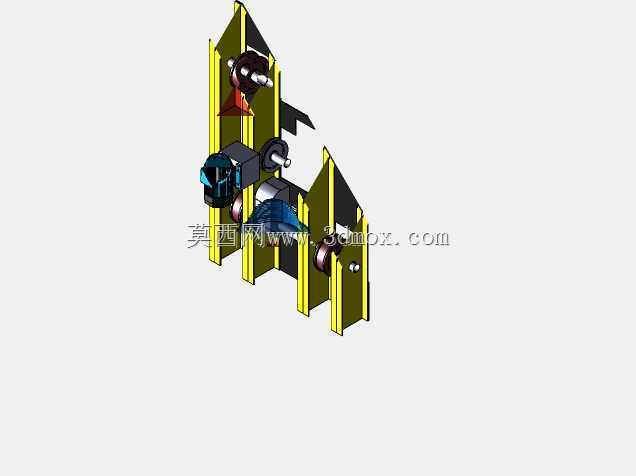

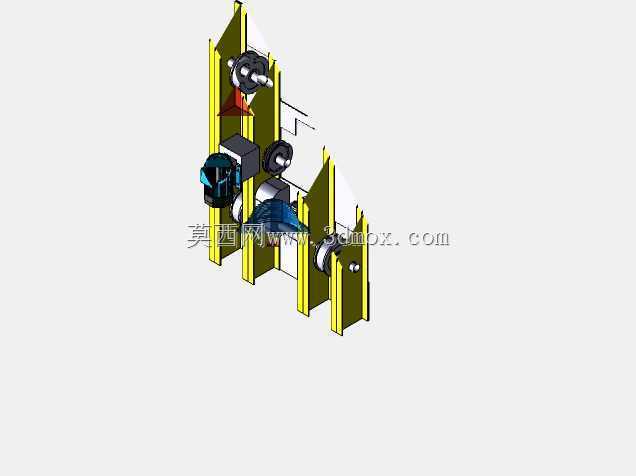

　　结构设计中，小车架是承上启下的关键部件。其上方安装电机、减速器、制动器和卷筒支座，下方通过车轮组将载荷传递给主梁轨道。车架板件与筋板的布置需要兼顾抗弯、抗扭和检修空间，轴承座位置与卷筒轴线必须保持同轴，防止钢丝绳偏磨和轴端附加弯矩。车轮组采用多支点分布，使轮压在小车架范围内均衡传递；轮缘与轨道侧面保留适当间隙，既保证走行导向，又减少啃轨风险。

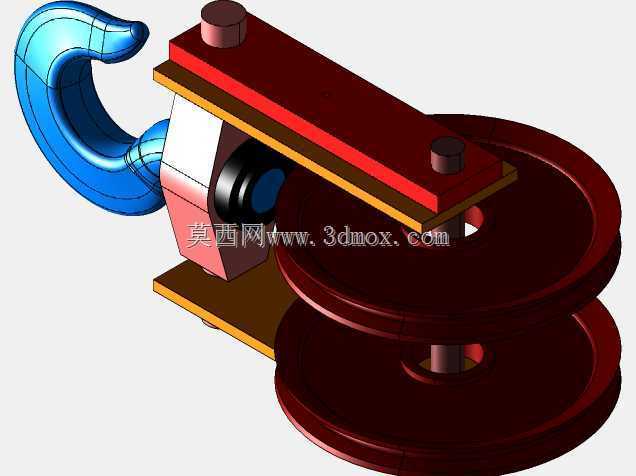

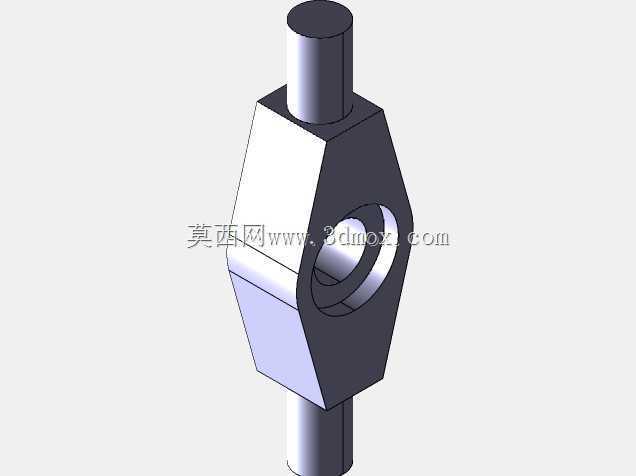

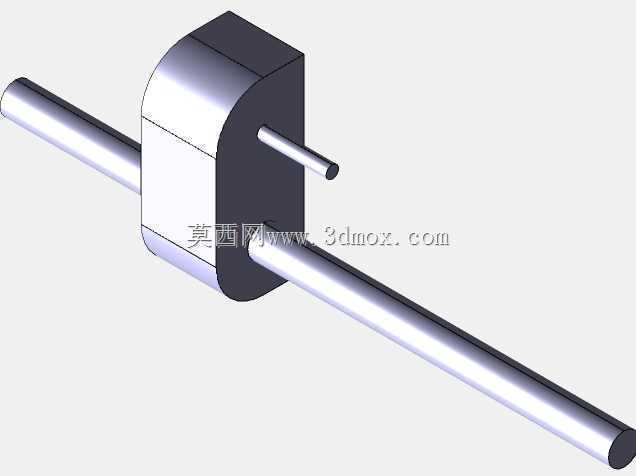

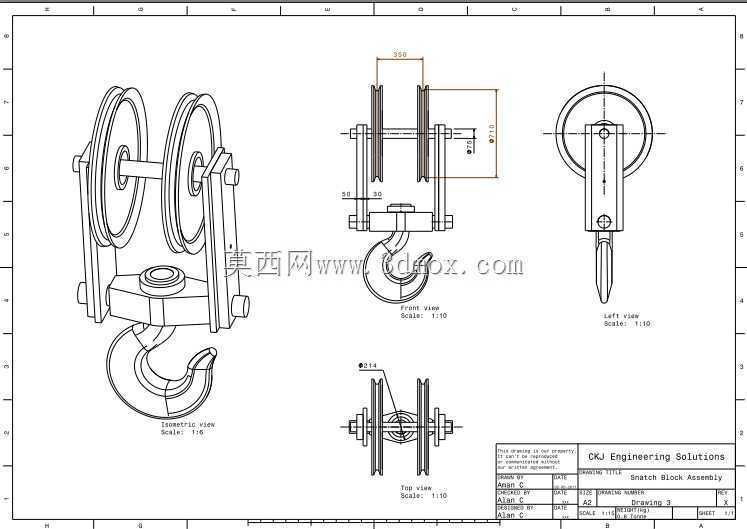

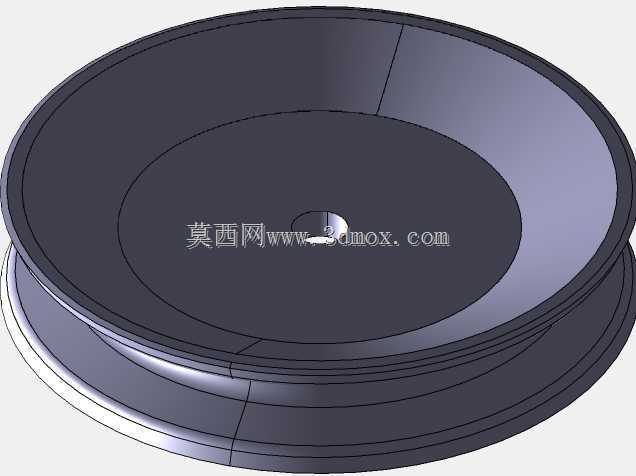

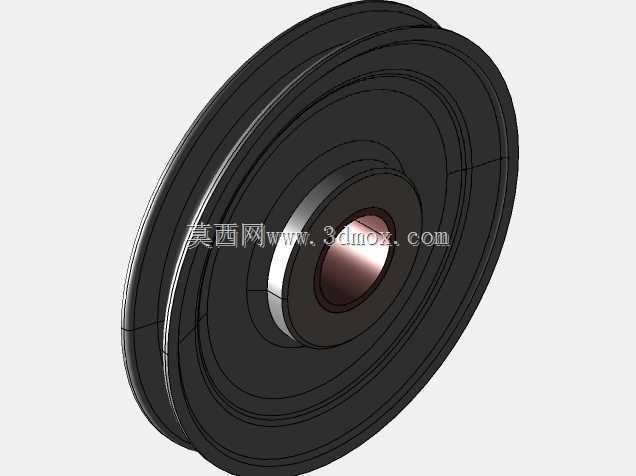

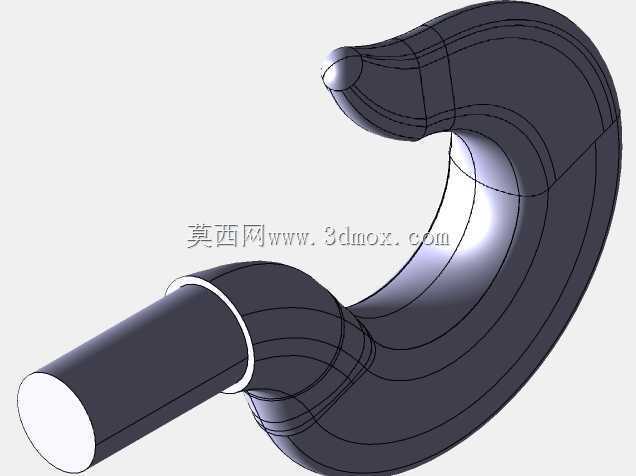

　　起升路径上，钢丝绳从卷筒引出后经过定滑轮和吊钩动滑轮，绳端固定点、滑轮槽向和卷筒缠绕方向需要一致。模型中滑轮、轴承、轴套和挡绳构件均有明确装配关系，能够用于检查钢丝绳在最高、最低及极限偏角位置时是否存在干涉。吊钩组作为直接承载部件，其横梁、滑轮、夹板和钩头组成闭合传力链，重物载荷经钩头、横梁、滑轮和钢丝绳逐级传递，最终由小车架和主梁承担。

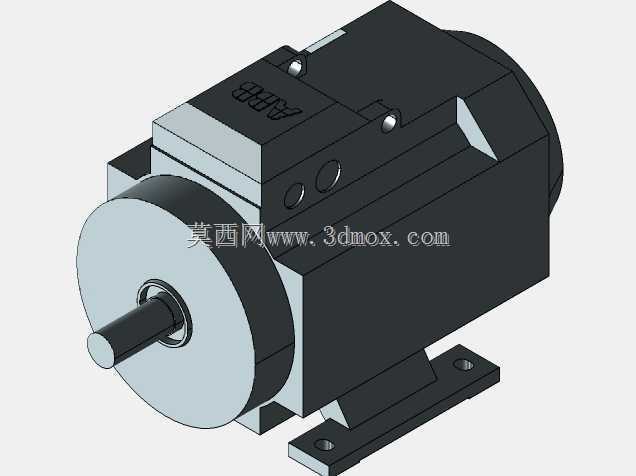

　　传动系统采用多级减速思路，高速端配置制动部件，使停车时吊钩能够可靠保持位置。低速端与卷筒连接区域需要重点校核扭矩传递和支撑刚度，联轴器则用于补偿电机轴与减速器输入轴之间的少量同轴度误差。实际建模时，电机底座、减速器安装面和卷筒轴承座应先建立统一基准，再按轴线关系装配，避免后续运动仿真中出现偏心、卡滞或虚假碰撞。

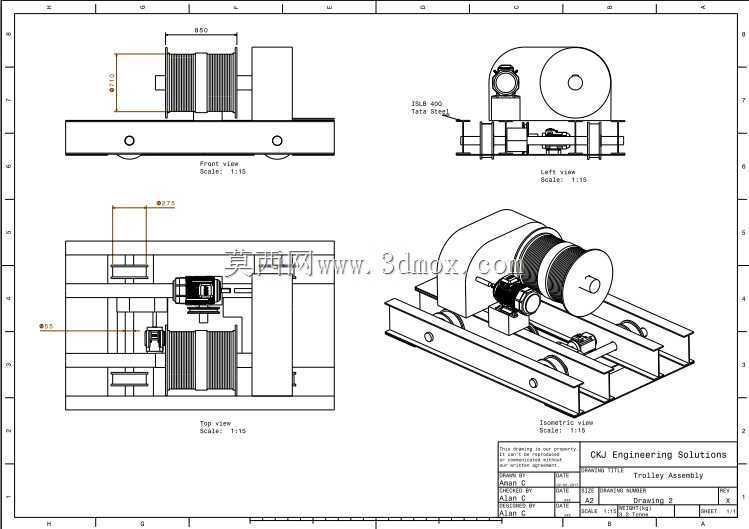

　　外形与安装边界方面，该总成需要在厂房轨距、主梁上盖板宽度和小车极限行程之间协调。小车车轮跨距决定其在轨道上的稳定性，卷筒长度和钢丝绳缠绕圈数决定起升高度范围，吊钩组在上极限位置时须与小车架底部保留安全间隙，在下极限位置时卷筒上仍应保留规定安全圈数。设备侧面还需留出电机检修、制动器调整、润滑点维护和钢丝绳更换空间，不能仅按静态最小轮廓布置。

　　在工程应用中，这类模型不仅用于外观表达，更适合进行装配干涉检查、起升路径验证和维护空间评审。通过三维结构可以直观看出板件开孔、螺栓连接、轴承定位、滑轮罩壳和走行轮组之间的关系，也能为后续详细设计中的主梁选型、轨道铺设、驱动功率复核和安全装置布置提供基础参考。整体结构强调承载路径清晰、传动链短、检修可达，以及重载工况下运行平稳性与安装边界的统一。
