起重吊装用带销轴防转吊钩结构

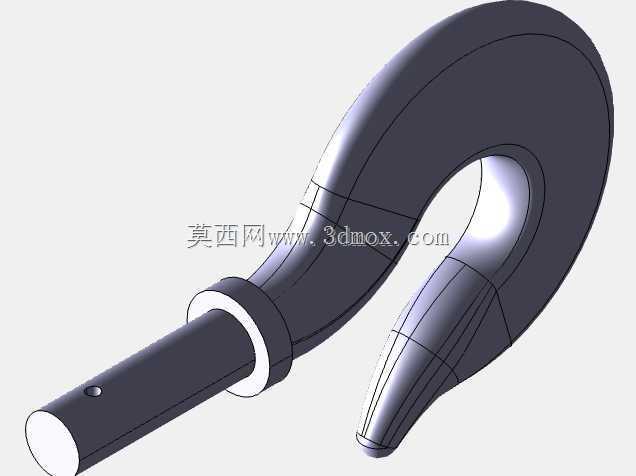

　　该吊钩结构面向车间桥式起重机、门式起重机、固定式电动葫芦以及临时吊装工装的末端取物环节，核心作用是在钢丝绳、链条或吊具横梁与被吊工件之间形成可快速挂接、可承受交变载荷的承重连接。钩体采用大曲率平滑过渡的弯钩形态，钩尖向上扬起并做圆弧收边，既能够在挂入吊环、吊装带耳片或工件工艺吊孔时提供足够的导入导向，又能在起升瞬间避免应力集中在钩尖边缘。钩身内侧承载面沿载荷方向形成连续弧面，当吊点受拉时，接触应力会沿弧面分散到钩身中段，而不是集中在某一局部截面，这对反复装卸、频繁启停的吊装工况尤为关键。

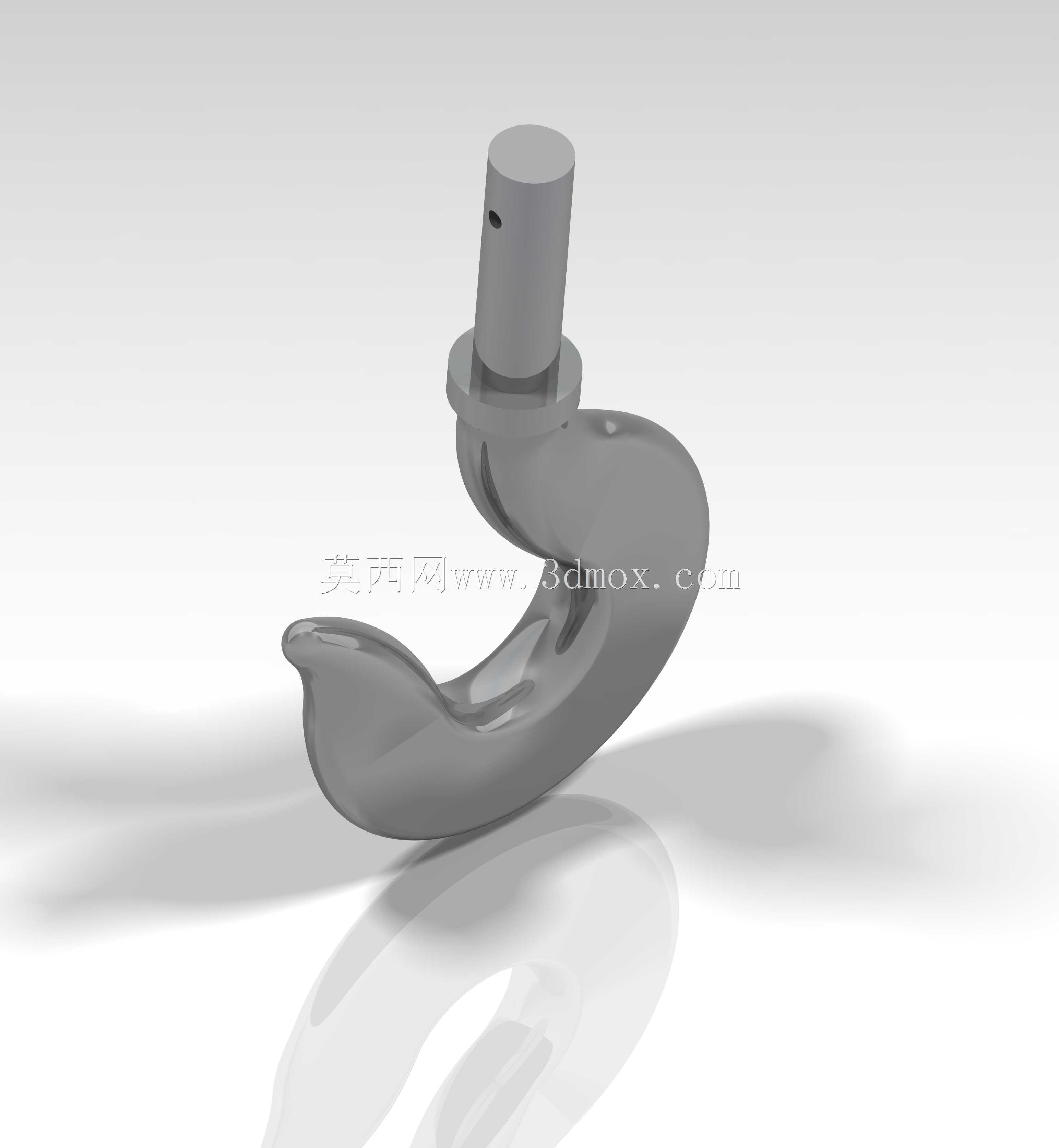

　　上部直柄段为整个吊钩与吊具横梁连接的安装区域，圆柱柄身可直接穿入吊具叉架、横梁耳板或回转支承座的配合孔内，依靠圆柱面承受径向剪切与弯曲载荷。柄身靠近钩体过渡位置设置环形凸肩，装配时凸肩下端面贴合安装座支撑面，起升载荷通过该端面传递到支座，避免钩体在受拉时向上窜动。柄身上部加工有横向销孔，开口销、弹性圆柱销或锁紧螺栓横穿该孔后，可对吊钩轴向位置进行锁定，防止吊装过程中柄身从配合孔中脱出；销孔位置与凸肩之间预留足够的安装间距，能够适配不同厚度的耳板或隔套，在现场改装旧吊具时也可通过增减垫片调整钩体悬伸长度。

　　从受力路径看，起吊时载荷首先作用在钩身内侧弧面，随后沿弯钩背部向柄身轴线传递，钩背外侧采用加厚的流线型截面，截面高度从钩尖向柄根逐步增大，匹配弯矩从钩尖到钩根逐渐升高的分布规律。钩体与柄身交接处没有采用尖锐直角转折，而是以大圆角平滑衔接，这一区域在额定载荷下通常承受弯曲与拉伸复合应力，圆角过渡可显著降低峰值应力，减少长期循环载荷下萌生疲劳裂纹的风险。柄身顶端做平切处理，端面与轴线保持垂直，压盖或锁紧件贴合后受力均匀，不会因端面偏斜造成局部点接触。

　　现场布置时，需要重点核对柄身直径与吊具安装孔的配合间隙，间隙过大将导致吊钩在受载时产生明显摆动，加重销孔和耳板的磨损；间隙过小则会在热胀冷缩或轻微变形后出现拆装困难。钩体下方应保留足够的回转空间，弯钩外侧到周边设备、结构立柱之间的安全距离需满足吊物摆动要求，防止起升或小车运行时钩身碰撞机架。钩尖开口方向在装配后应朝向操作人员便于挂摘吊索的一侧，同时要避免在正常起升路径中钩尖刮碰工件表面。对于需要随吊物旋转的工位，可在柄身外侧加装推力轴承或回转套，使钩体在载荷作用下灵活转动，释放吊索扭转力矩；若用于定点垂直起吊，则可通过键面或扁位限制柄身转动，保证钩口方向始终固定。

　　建模过程中，弯钩部分宜沿钩身中心线建立扫略路径，并在不同高度设置变化的截面轮廓，以还原钩背厚、钩尖薄的真实承载形态；柄身、凸肩、销孔等特征采用参数化方式搭建，便于在不同额定载荷等级下调整柄径、销孔直径和钩身截面。圆角区域需单独检查曲率连续性，尤其是钩体与凸肩交接位置，应避免出现折面，为后续有限元应力分析提供干净的几何基础。整个结构没有多余的装饰特征，所有外形变化均服务于载荷传递、安装定位和挂摘操作，适合作为起重吊具设计、工装吊钩选型以及吊装机构教学演示的三维参考结构。
