BAJA赛车后轮带驱动轴轮毂制动总成

　　这套后轮行走制动集成结构，主要面向BAJA SAE越野赛事的小型越野赛车开发，整套总成将后轮承载、动力传递、行车制动、悬架连接多项功能整合为一体，是越野赛车后行走系统的核心装配单元。

　　从实际赛场使用场景出发，BAJA赛车需要在泥泞、碎石、陡坡、飞跃落地等复杂非铺装路面持续行驶，后轮作为主要承载与驱动部件，既要承受整车落地时的垂向冲击，也要传递驱动轴输出的扭矩，同时在弯道、紧急制动工况下承受较大的侧向与纵向载荷。这套总成在设计阶段就针对赛事工况做了强度校核，静态安全系数高于2.3，动态工况安全系数达到1.9以上，单组轮端总成可承受最高100公斤的额定负载，完全满足小型越野赛车单人驾乘、满载飞坡的使用要求。

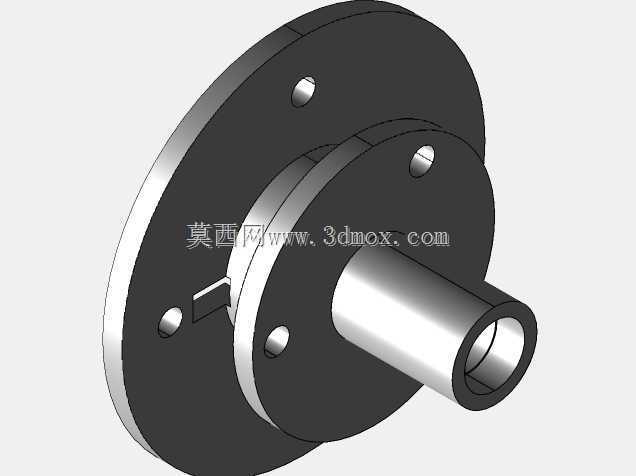

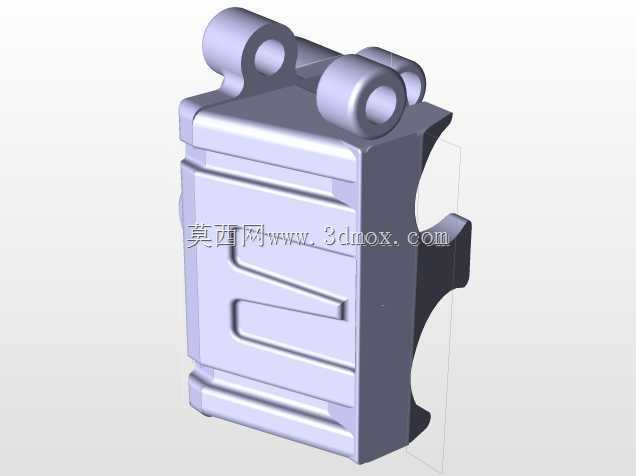

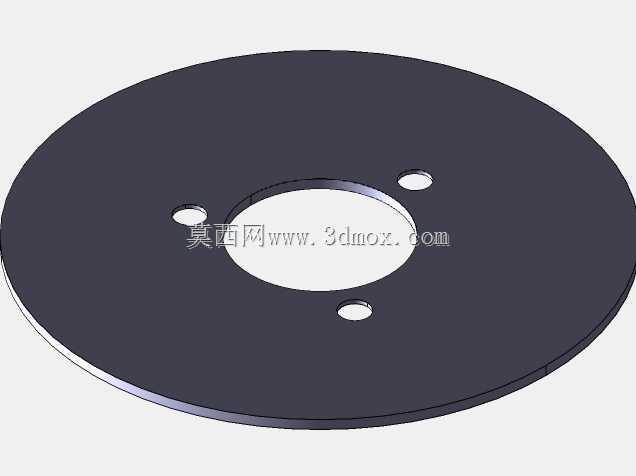

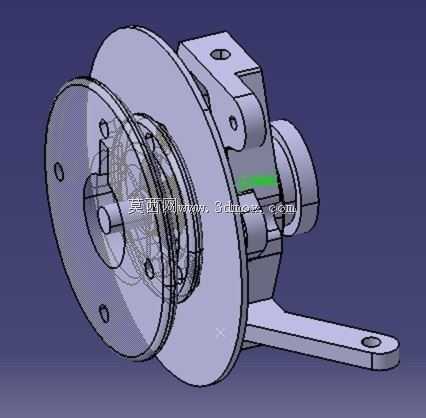

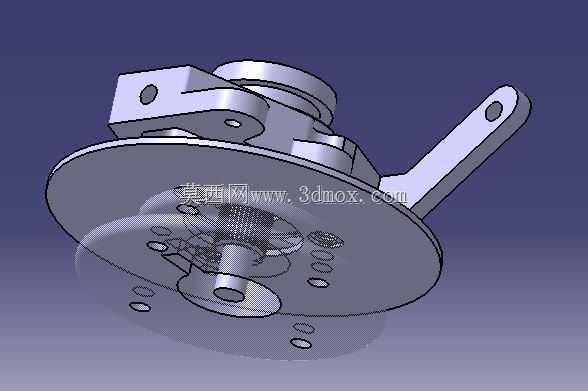

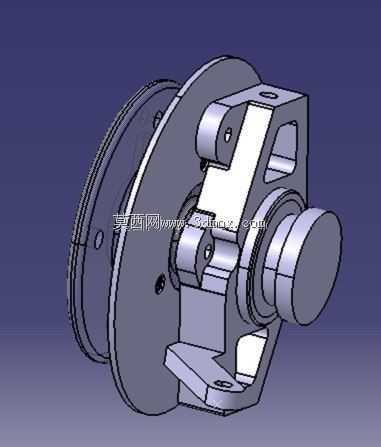

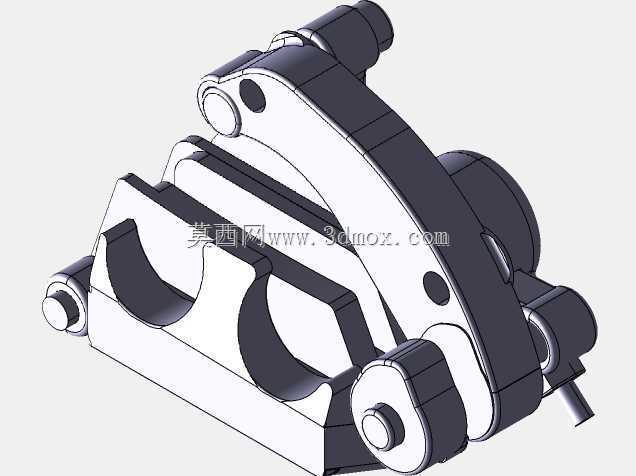

　　结构组成上，总成核心包含驱动轴、两套滚动轴承、浮动式制动卡钳、制动盘、转向节连接支座以及轮毂本体几大模块。轮毂采用盘式轮辐布局，圆周预留多个螺栓安装孔，既可以匹配赛事专用越野轮辋，也能根据场地需求调整轮距安装垫片；制动盘同轴固定在轮毂内侧，随车轮同步转动，制动卡钳通过支架铰接在转向节侧的安装耳板上，制动时卡钳夹紧制动盘，通过摩擦力将车轮转动动能转化为热能耗散，实现减速或驻车。

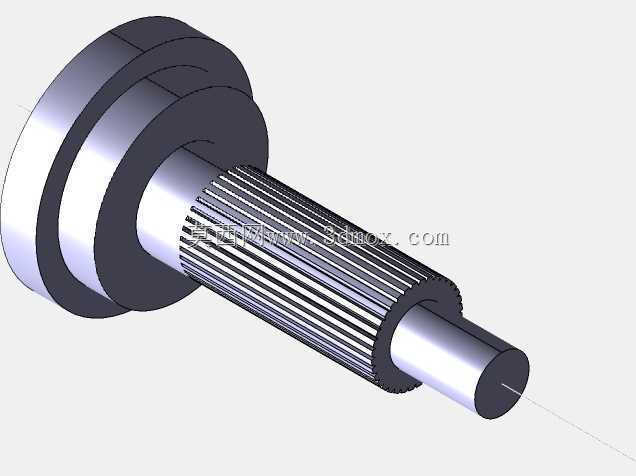

　　两套轴承分别布置在轮毂内腔的两个支撑点位，采用跨距排布的方式，既可以承担径向的路面冲击载荷，也能抵消转向、侧滑时产生的轴向力，避免轮端出现摆动旷量；驱动轴从轮毂中心穿过，端部通过花键或者锁紧结构与轮毂固定，动力从差速器输出后经驱动轴直接带动轮毂旋转，省去了多余的传动转接部件，减少了传动链路的重量与故障点。

　　安装边界方面，总成外侧的制动盘端面与轮辋安装面保持平行，预留出制动盘转动的安全间隙，避免泥沙堆积后出现摩擦剐蹭；侧面伸出的悬臂式安装支座对应悬架摆臂、减震器下支点的连接点位，支座上的通孔位置按照BAJA赛车标准悬架硬点尺寸设计，可直接与钢管车架的后摇臂装配对接；卡钳支架的安装位置避开了驱动轴的运动包络，在车轮上下跳动、转向小幅摆动的过程中，卡钳与驱动轴、悬架杆件之间始终保留足够的安全间隙，不会出现运动干涉。

　　建模过程中所有配合面都按照实际装配公差搭建，轴承与轮毂、轴承与支座之间采用基孔制过渡配合，保证轴承外圈固定、内圈随轴转动的运动关系；制动盘与轮毂的连接螺栓孔采用圆周均布布局，拆装时可以快速对位，赛场维护时不需要额外工装就能完成制动片更换、轮毂拆解操作。整体结构在保证强度冗余的前提下尽可能去除非承载区域的多余材料，降低轮端簧下质量，提升赛车悬架的响应速度，在越野路面行驶时轮胎可以更好地贴合地面，减少弹跳带来的动力损失。

　　这套总成既可以直接用于BAJA赛事赛车的后行走系统装配，也可以作为小型非道路越野车、电动越野代步车的轮端设计参考，结构集成度高，维护便捷，能够适应高冲击、多泥沙的恶劣工作环境。
