汽车车门内饰护板造型结构

　　车门内饰护板位于乘员舱侧门内侧，是用户接触频率较高的车身内饰件之一。它既要覆盖车门钣金、门锁机构、玻璃升降器、线束和扬声器等内部结构，又要承担扶手支撑、肘部承托、储物导向、开关布置和外观装饰等功能。实际开发中，这类零件不能只按单一曲面造型处理，而需要在造型风格、人机操作、装配空间、制造工艺和后期维修之间反复平衡。

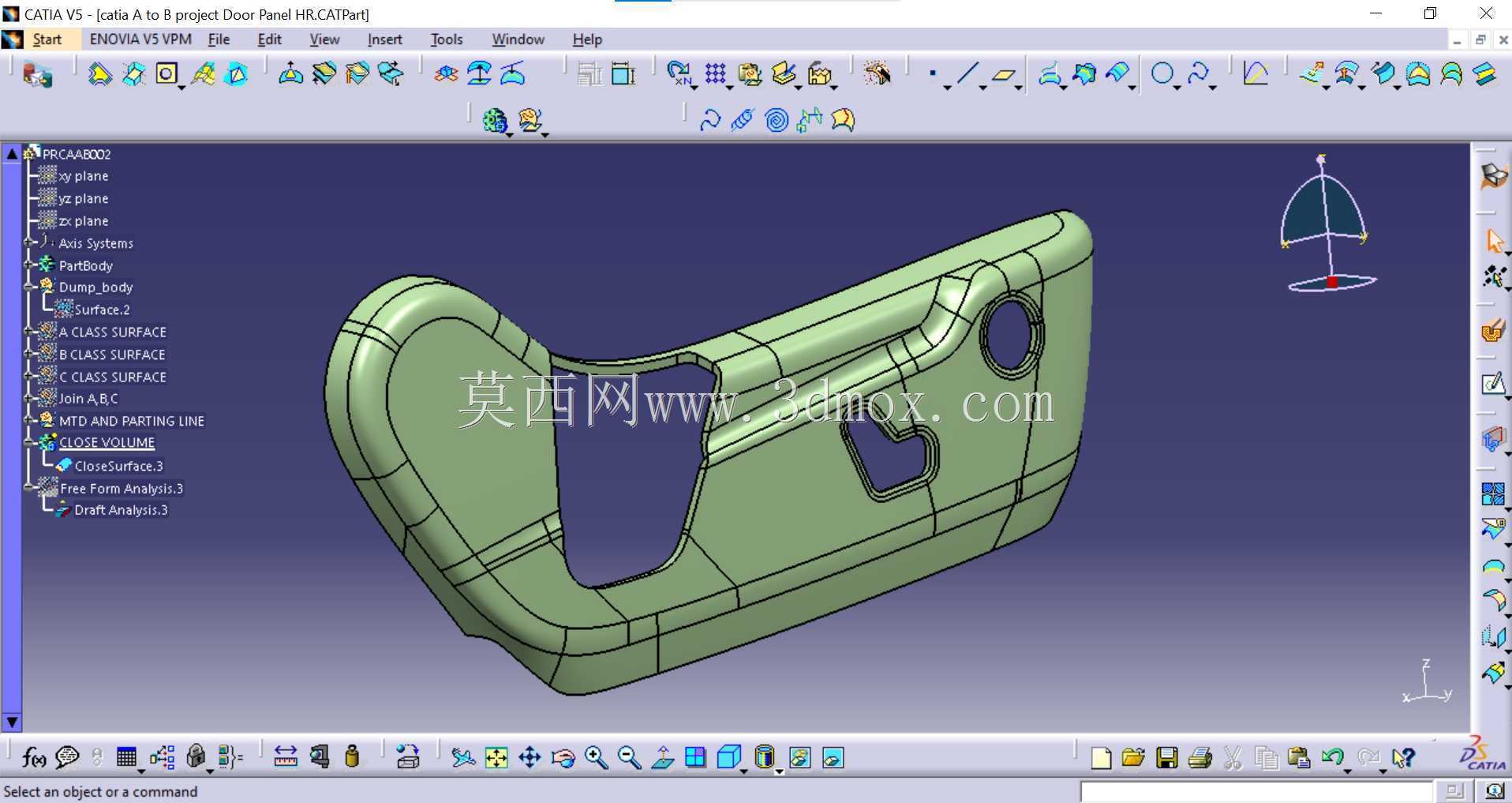

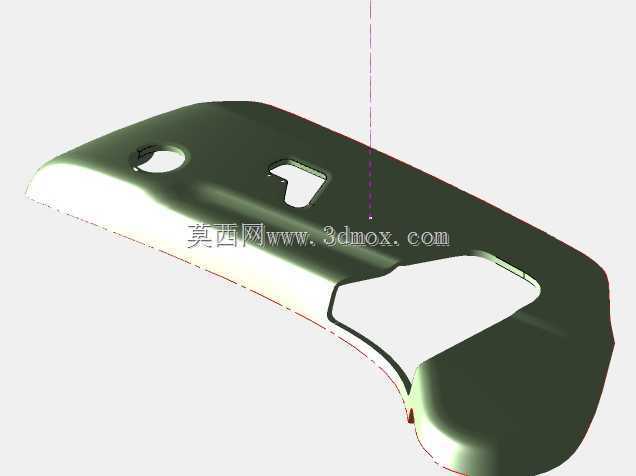

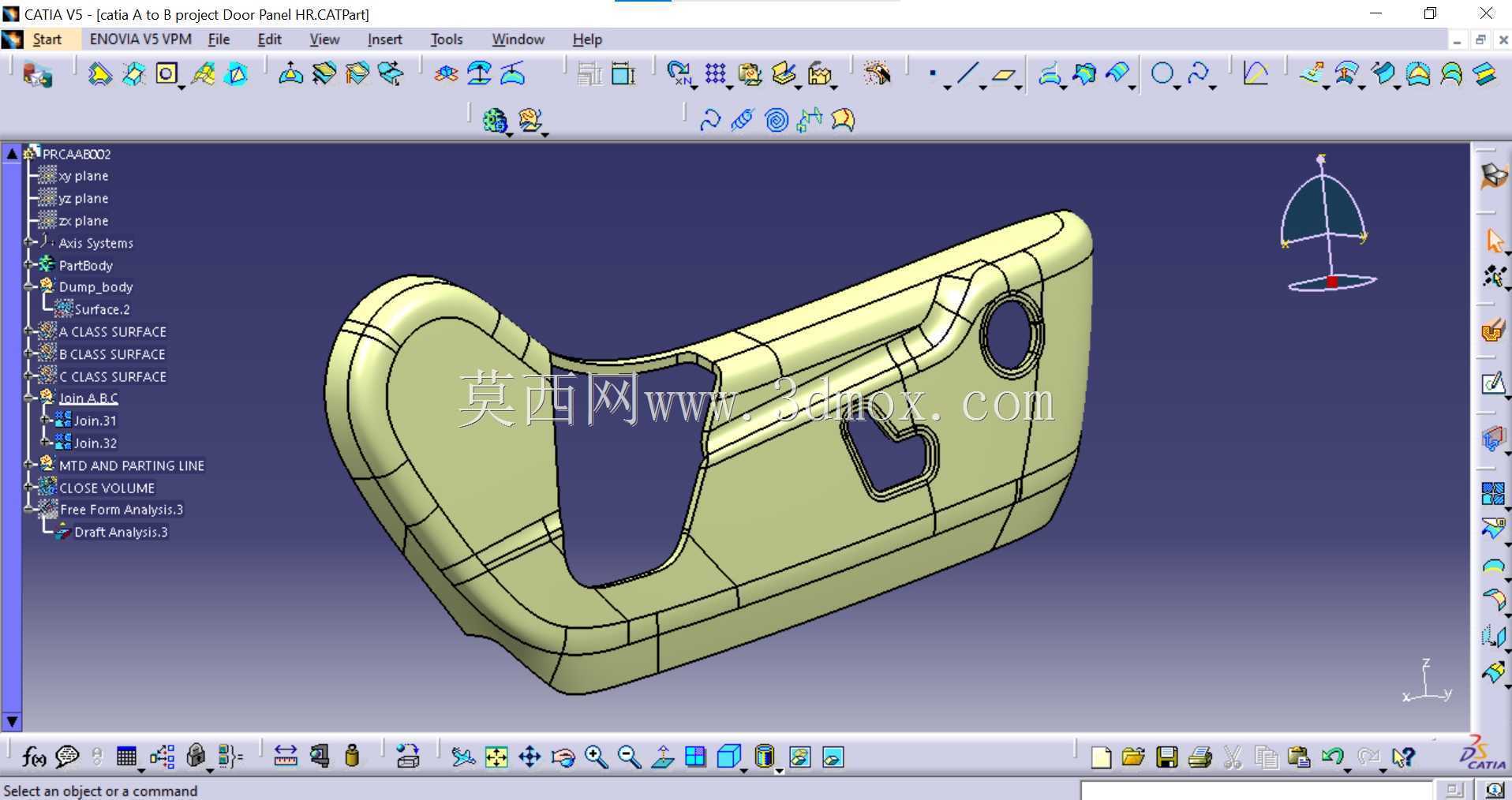

　　从结构形态看，该护板采用大面积连续曲面，前缘随车门前端轮廓收窄，后缘靠近门铰链或门锁区域形成较厚的安装边界。上部沿车窗下沿延伸，形成与窗框、密封条和玻璃导轨相协调的过渡面；下部则向车门钣金方向包覆，用于遮挡内部腔体。面板中部设置明显的内凹区域，既可以作为拉手、扶手或储物槽的造型提示，也能在视觉上降低大板件的单调感。圆形开孔和局部异形窗口对应功能件安装位置，周边需要保留足够的翻边、加强筋或螺钉柱空间，不能因造型曲面过薄而导致装配后松动。

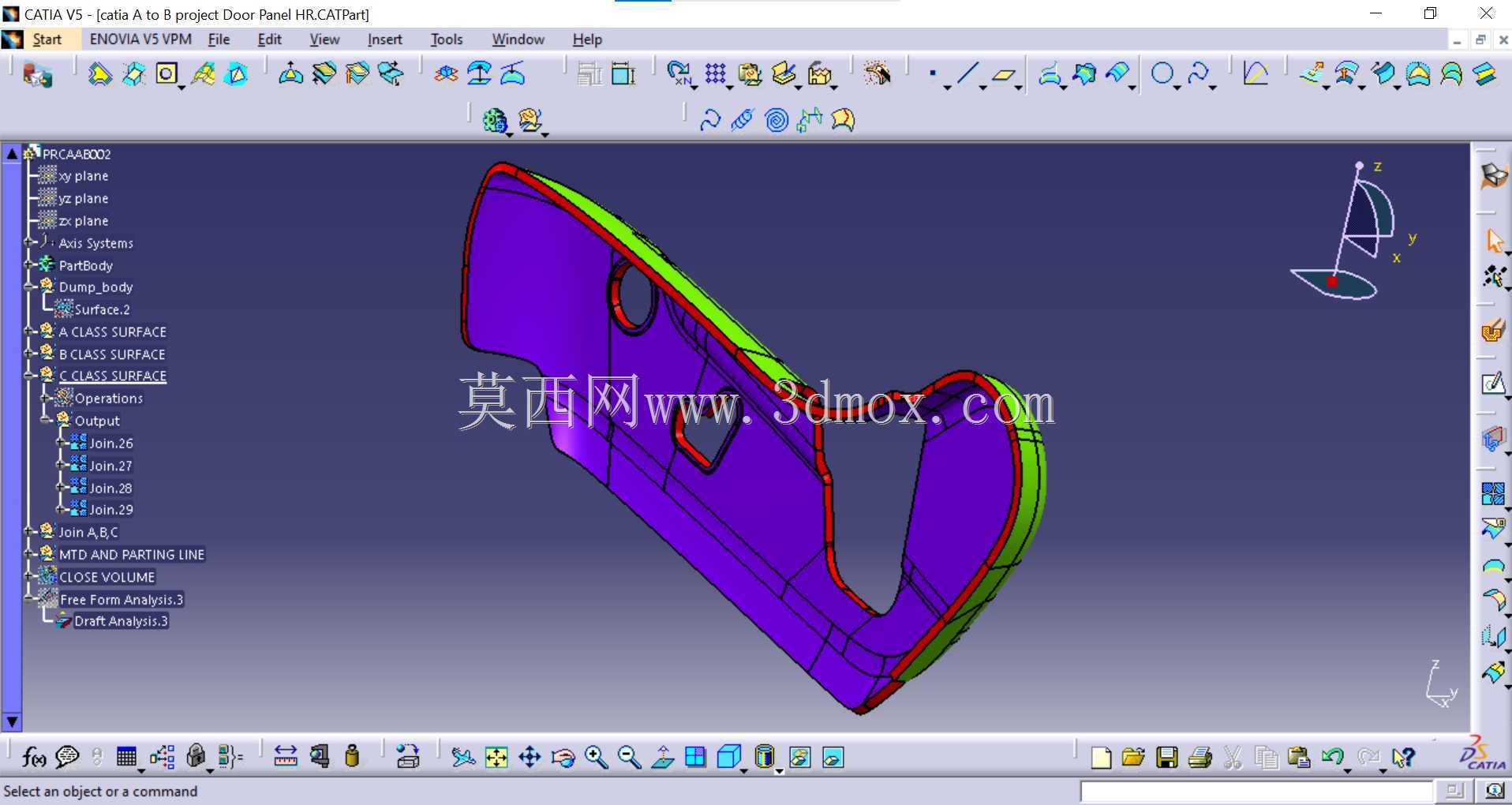

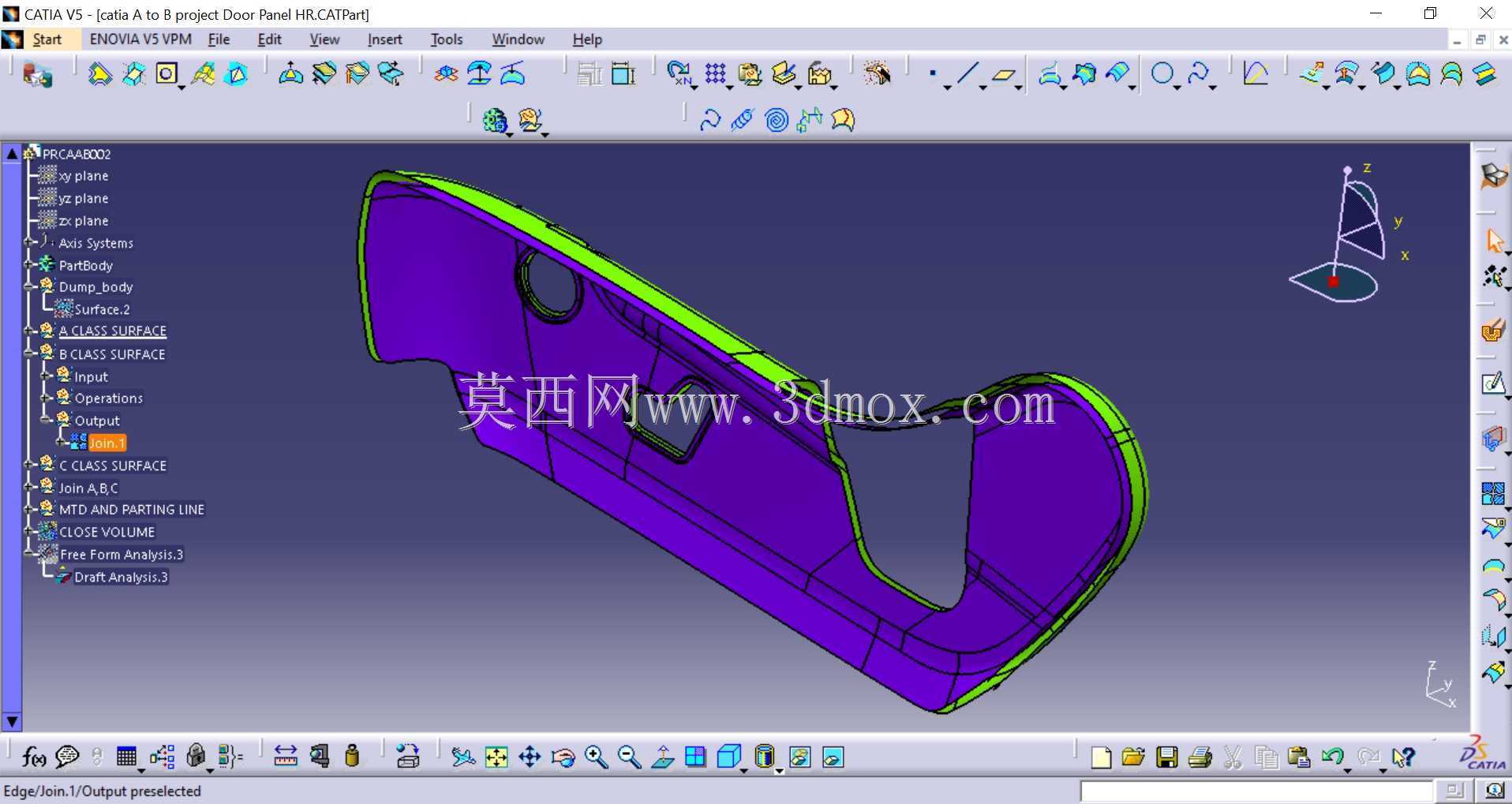

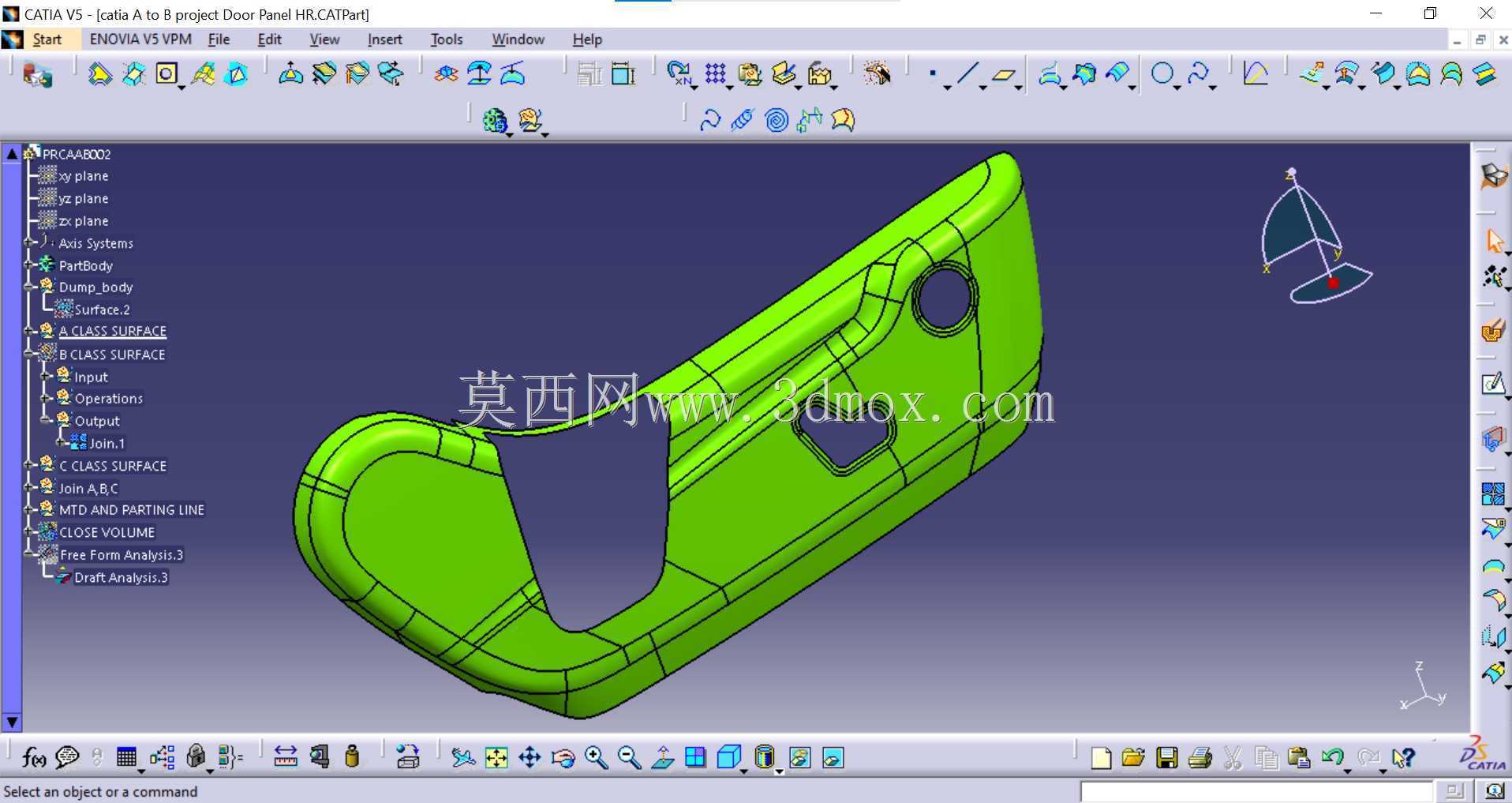

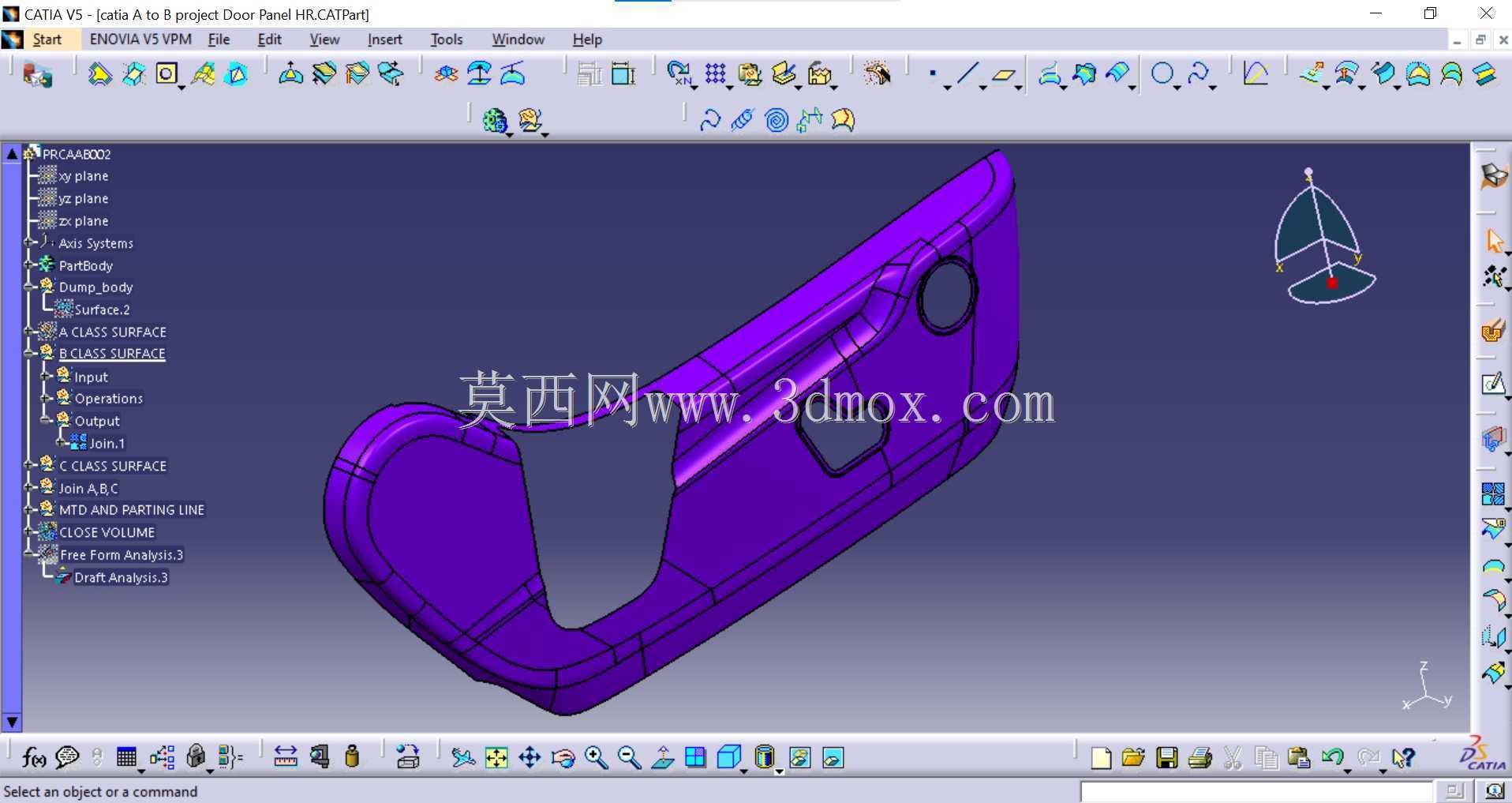

　　建模时首先要依据车门边界建立主控制曲面。护板外表面并非简单平面，而是由多段曲率连续的自由曲面拼接而成，肩部、肘部接触区和下边缘都存在不同程度的弧度。曲面分块应尽量反映真实冲压或注塑后的成型逻辑，避免出现突兀折角、曲率跳变和局部拔模困难。对于乘员可见的A面，需要控制高光走向，使曲面在侧向光线照射下呈现连续反射带；对于被仪表台、座椅或密封条遮挡的区域，则可适当降低表面光顺要求，把建模重点放在安装间隙和结构强度上。

　　功能布置上，扶手区域要承受乘员肘部倚靠和手部推拉车门时的载荷，因此背面通常需要设置加强筋、螺柱底座或与车门钣金连接的支撑点。拉手位置不能只看外观开口，还要确认手指进入空间、握持深度以及门锁开启机构的运动包络。若内凹区域集成储物槽，应检查槽底与玻璃升降器、门锁拉杆和线束之间的距离，防止车辆振动时产生干涉。扬声器开孔附近则要考虑面罩安装、声学透声面积以及护板局部刚性，避免薄板在低音激励下产生共振。

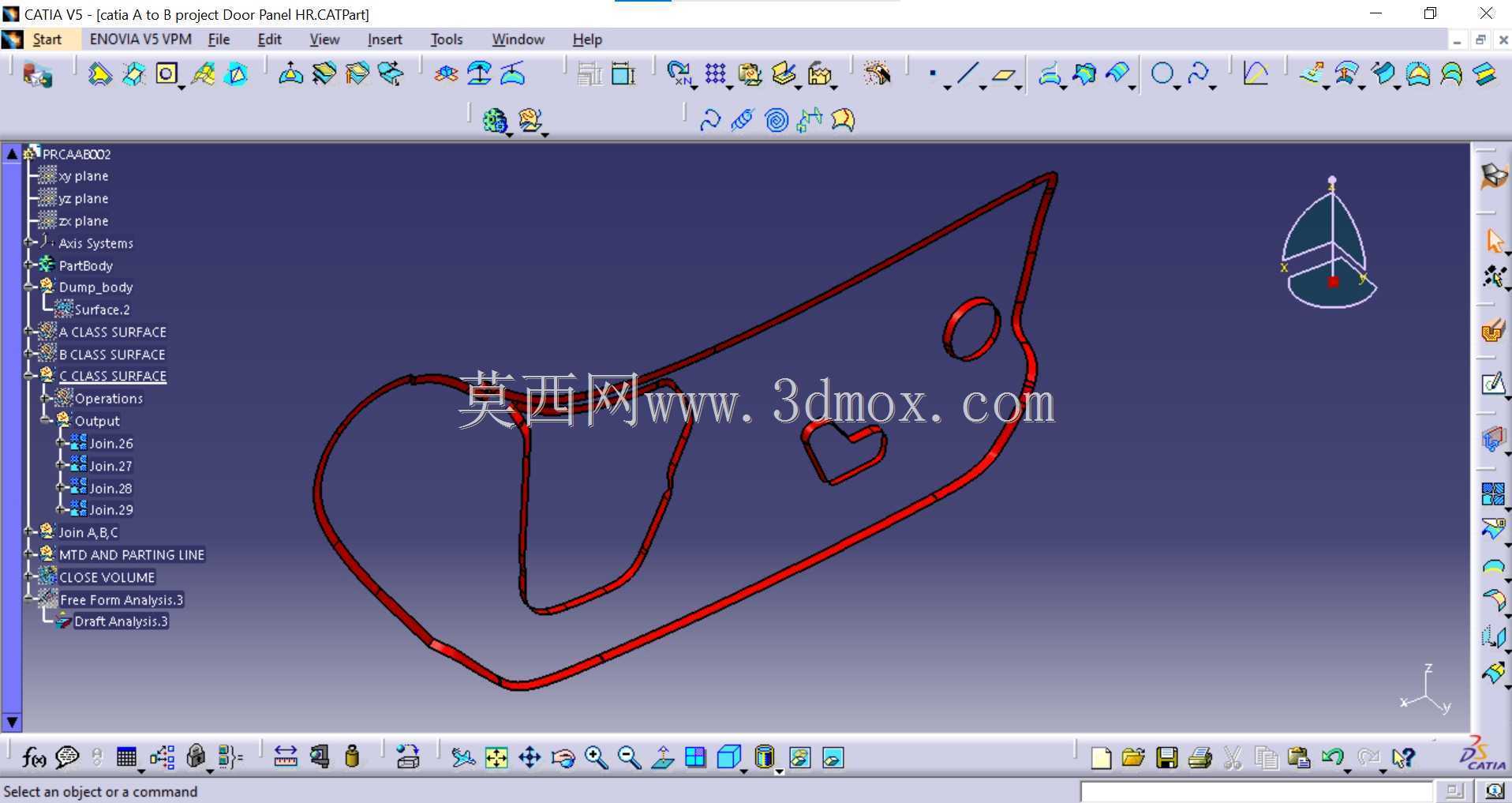

　　安装边界是这类内饰件建模中最容易被忽视的部分。护板外缘需要与车门钣金、窗框密封条、门槛饰板和A柱/B柱饰件形成均匀间隙。前端受车门开度和仪表台距离限制，后端受门锁和密封条压缩量影响，上部还要避让玻璃下降轨迹。若三维数模只建立外观实体而未体现背面卡扣座、定位柱、螺钉柱和翻边，后续装配时很可能出现卡接不到位、边缘翘起或维修拆卸困难。卡扣间距一般沿板件边缘按受力和变形趋势布置，在曲率变化大、长度较长的自由边处应适当加密；靠近扶手和开关面板的位置，则需要更可靠的螺钉或金属嵌片支撑。

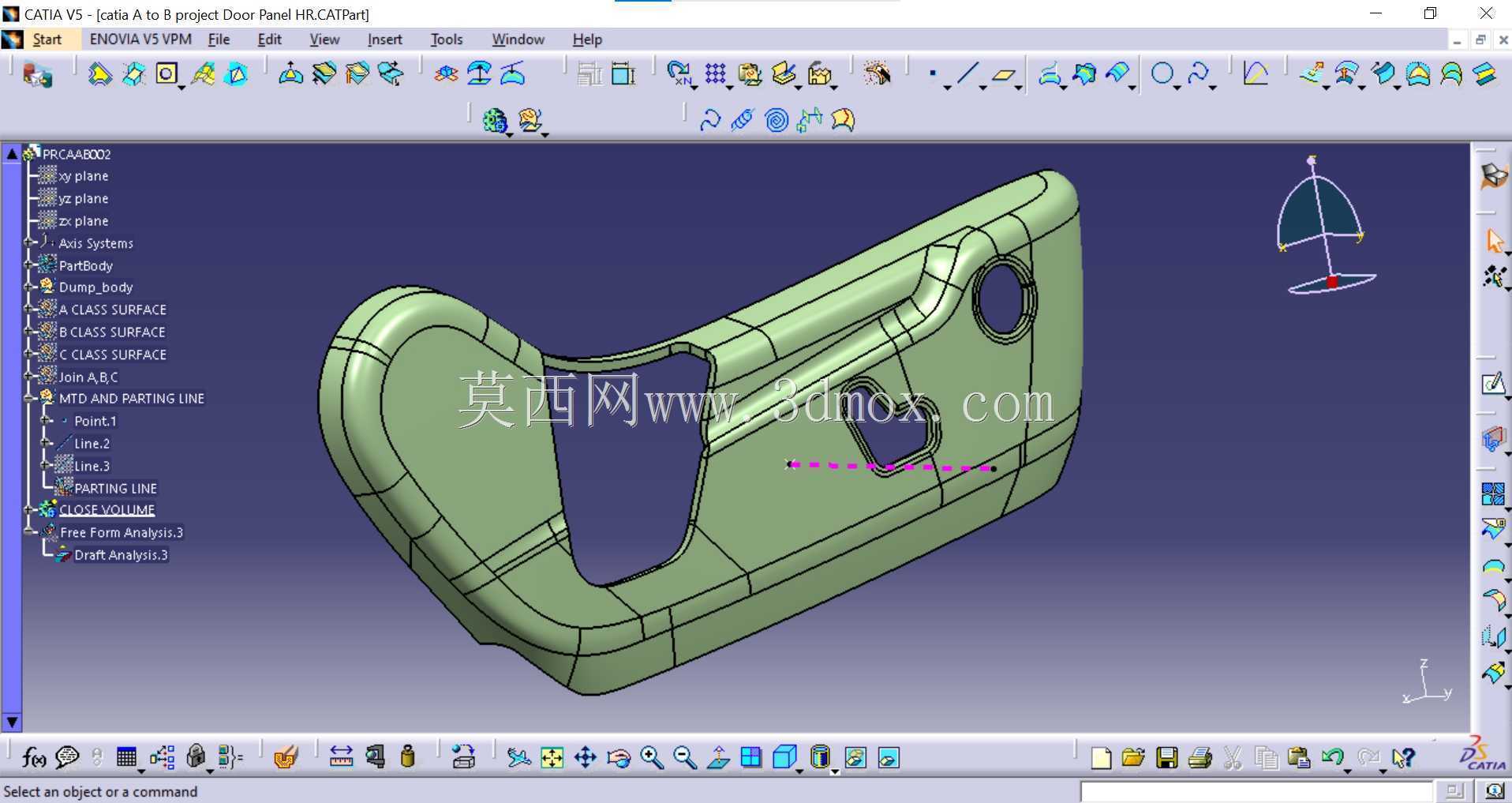

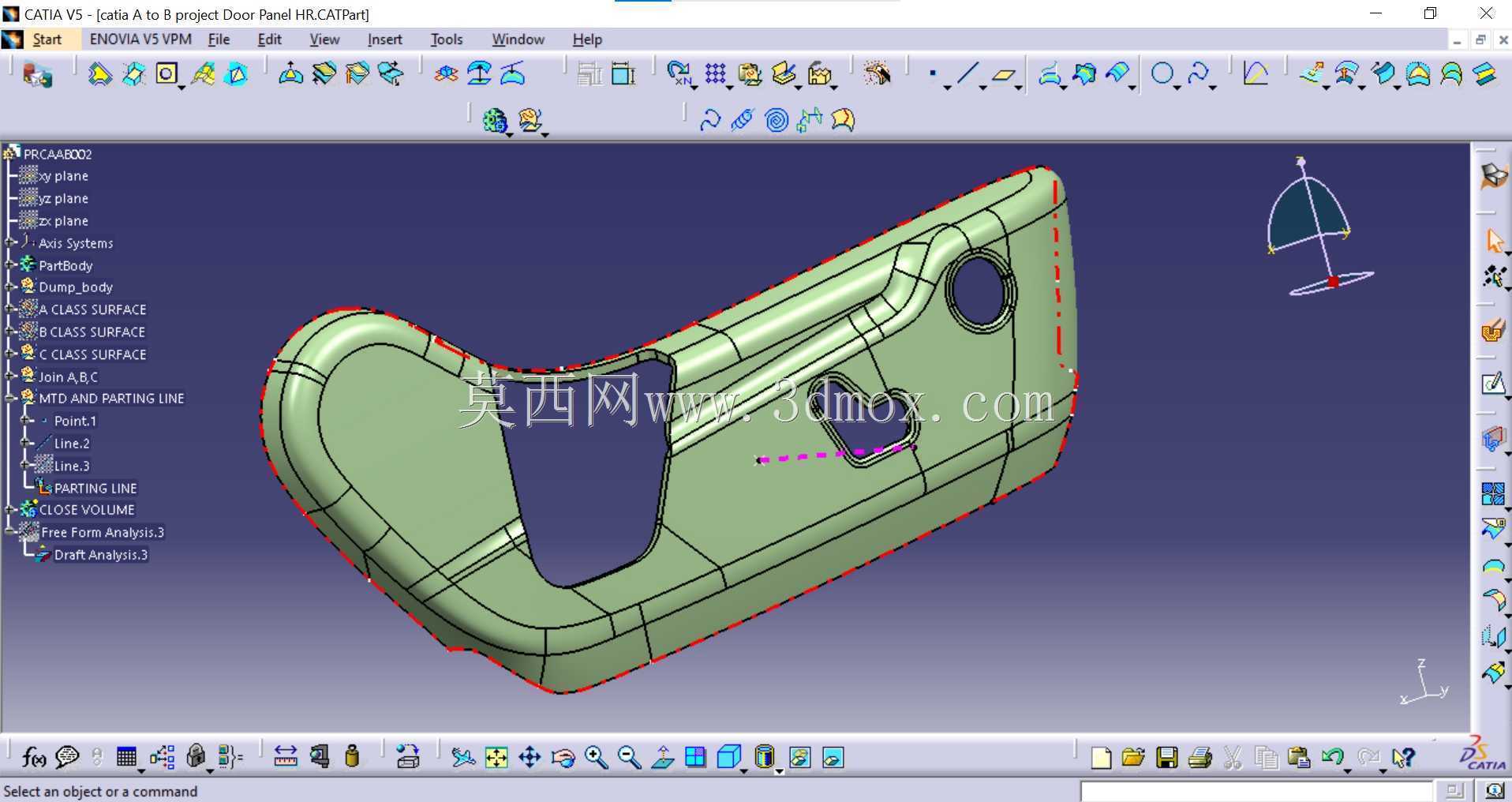

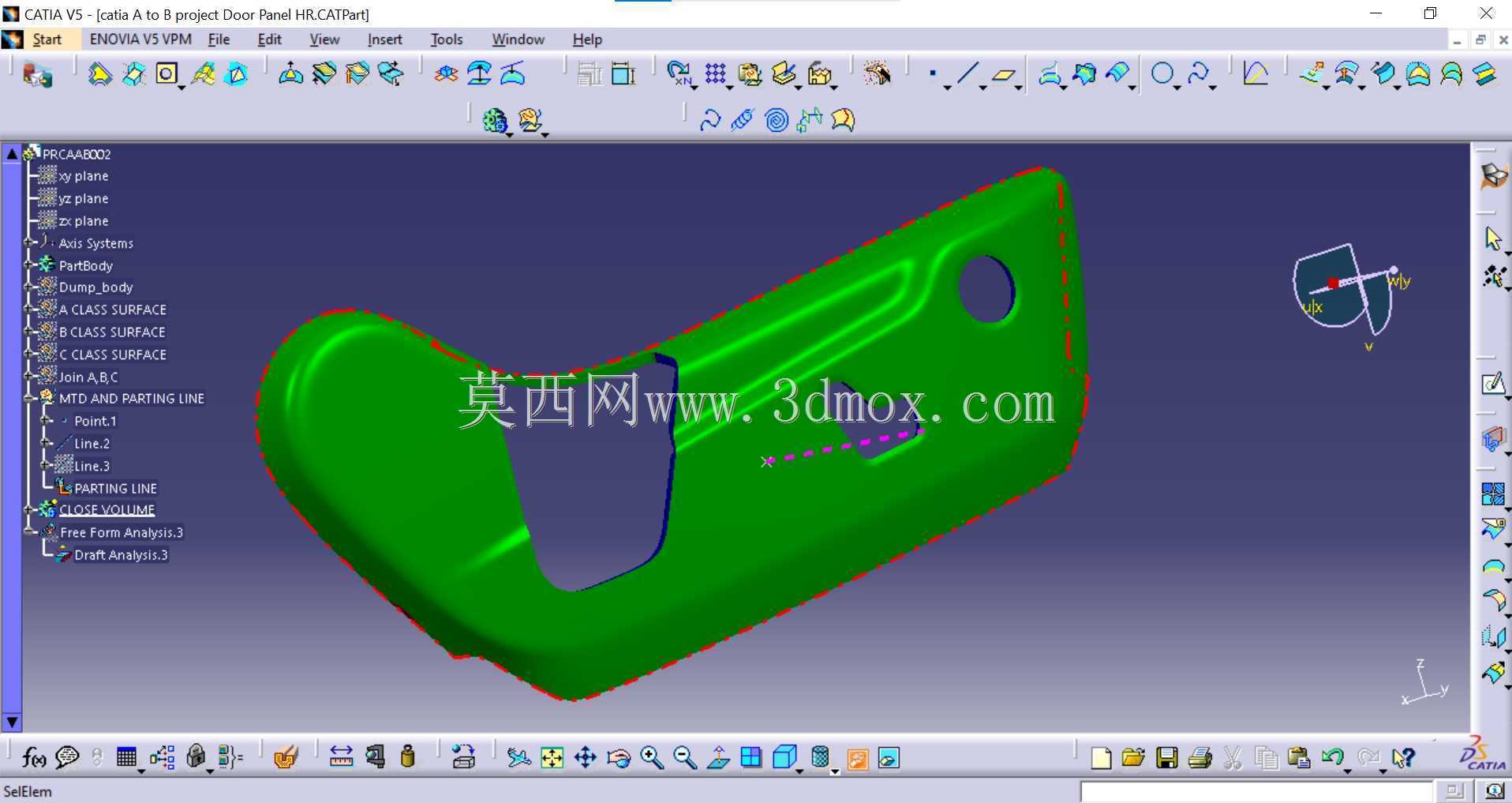

　　材料和工艺层面，车门内饰护板常采用注塑成型方式，表面可能配合皮纹、软包或涂装处理。建模时要关注拔模方向，深度较大的储物腔、开关孔和拉手槽不能形成倒扣；若造型必须存在侧向凹陷，则需要考虑滑块、分体件或后续装配盖板。壁厚应保持相对均匀，厚壁区容易产生缩痕，薄壁区在脱模和受载时容易开裂。背面加强筋的高度、厚度和排布要兼顾刚性与表面质量，筋位直接对应在外观面上时，可能因收缩导致光影缺陷。

　　人机工程方面，护板上的扶手高度、肘部落点和开关操作范围需要与座椅、方向盘及门内拉手位置共同校核。面板曲面不能单纯追求流线感，还应保证乘员在系安全带、关闭车门、调节车窗时手部路径顺畅。边缘与人体接触的位置应避免尖锐棱线，尤其是扶手前缘和储物槽开口处，需要通过圆角和软接触区域降低磕碰感。

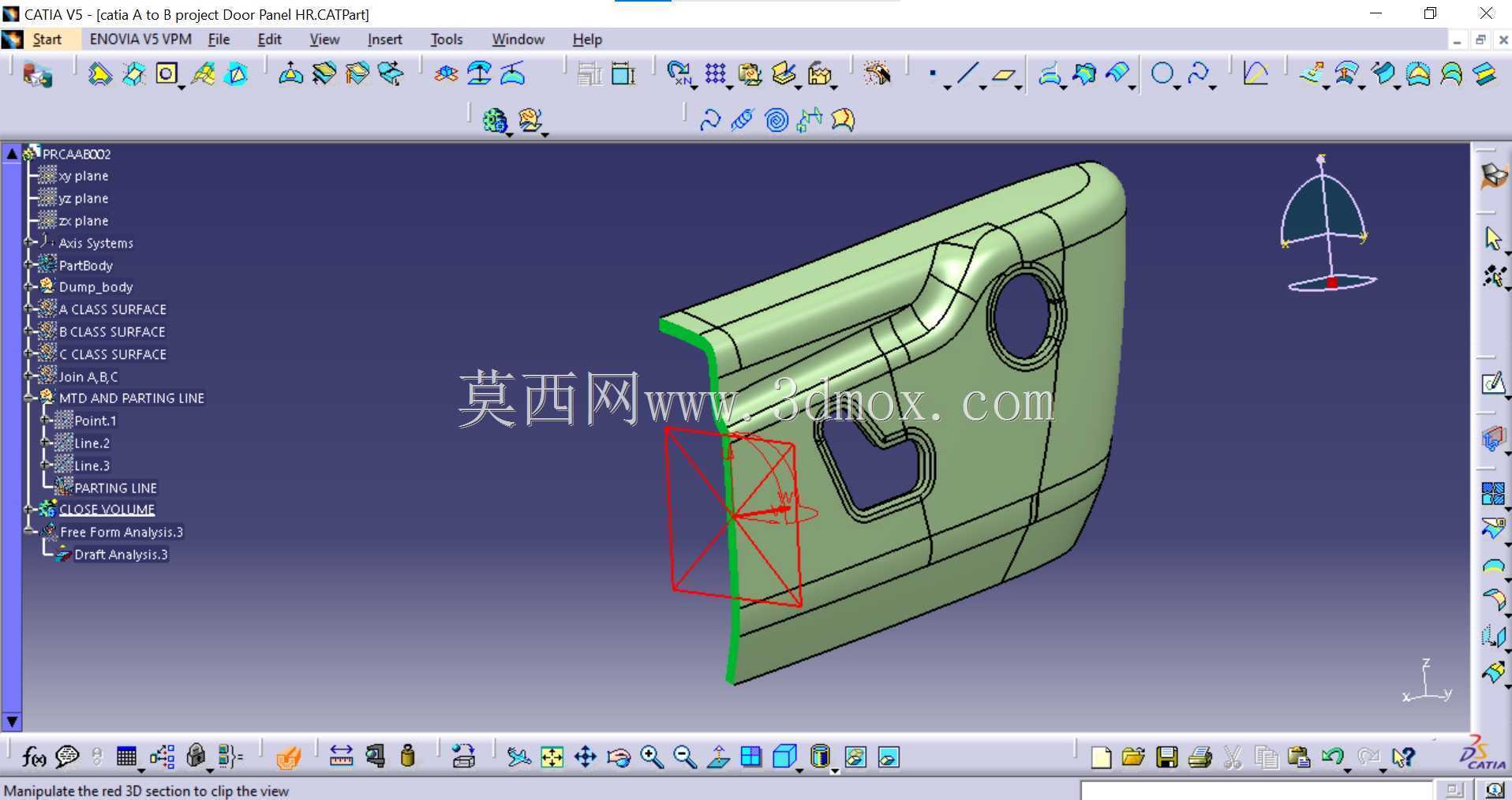

　　在整车装配场景中，该件还承担分隔金属车门腔体与乘员空间的作用。它可以遮挡内部机构，降低钣金和线束外露带来的粗糙感，同时在车门关闭、行驶振动和空调气流环境下保持外观稳定。设计过程中需结合车门断面、密封条压缩、玻璃升降路径和内饰件配合间隙进行综合检查，使造型曲面不仅具备视觉完整性，也能在真实车辆上完成安装、承载和维护。
