钣金结构嵌入式便携排水槽设计

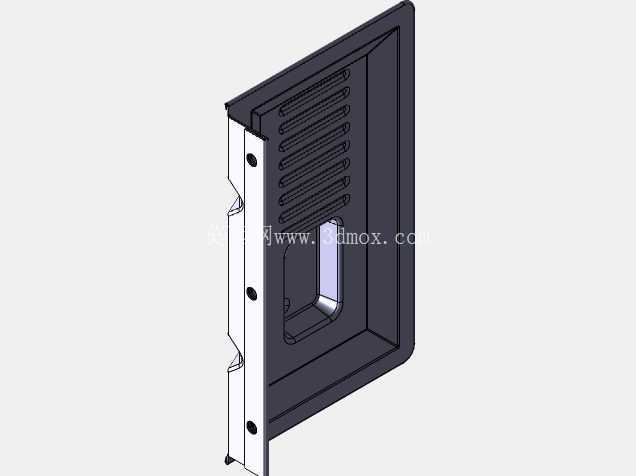

　　这类嵌入式便携水槽多应用在小型移动作业台、车载旅居舱、紧凑型实验操作台的排水工位，核心作用是承接作业过程中产生的少量废水、冷凝水，通过自带的导流结构将液体导向预设的排水接口，避免液体漫流侵蚀周边设备或作业台面。从结构设计来看，整体采用一体化钣金折弯成型思路，槽体边缘设置外翻的安装折边，折边上预留的安装孔位可直接通过紧固件将槽体固定在台面预留的开孔位置，安装后槽体顶面与台面保持齐平，不会突出台面形成磕碰障碍，也不会凹陷过深造成清洁死角。

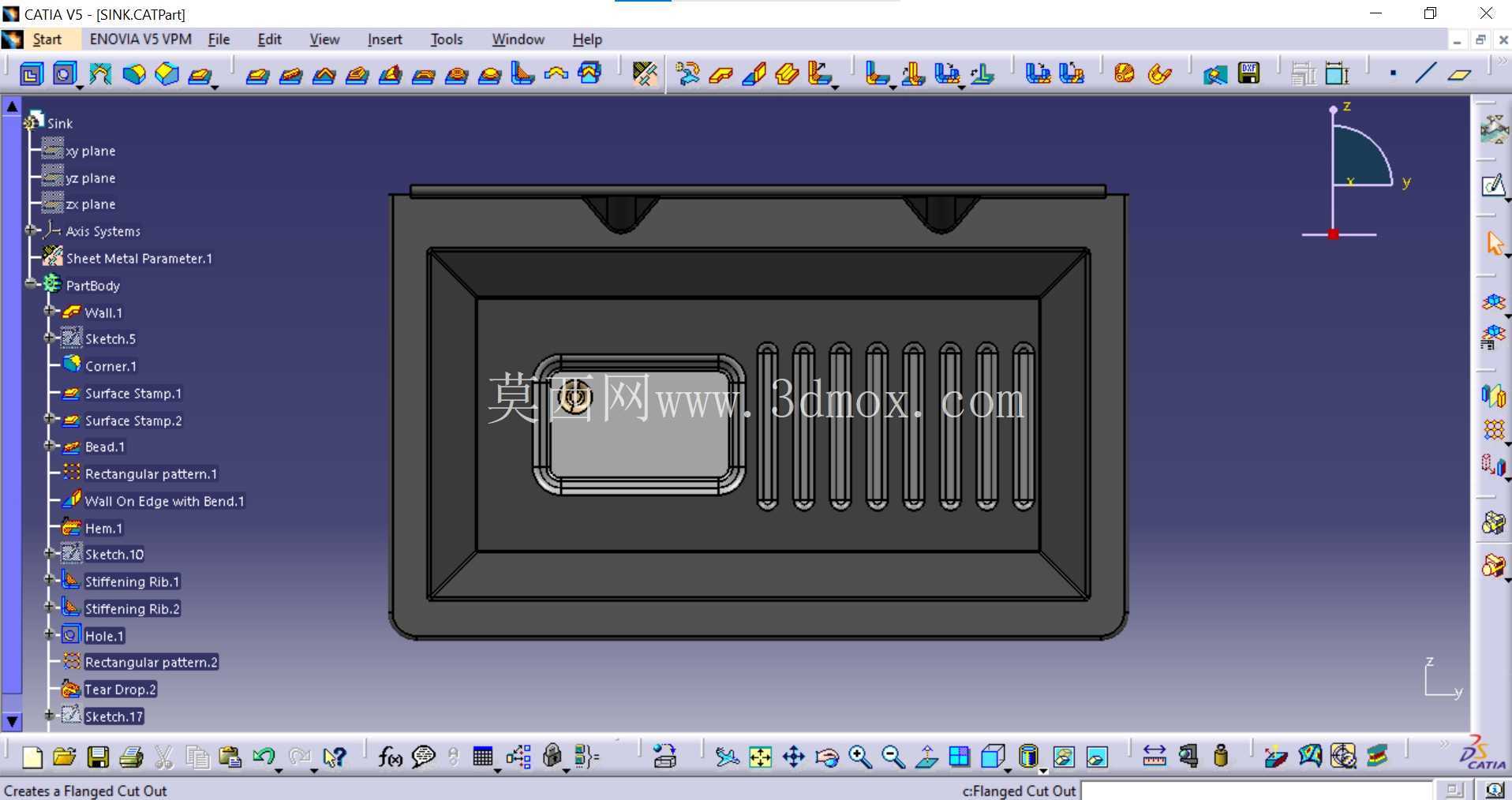

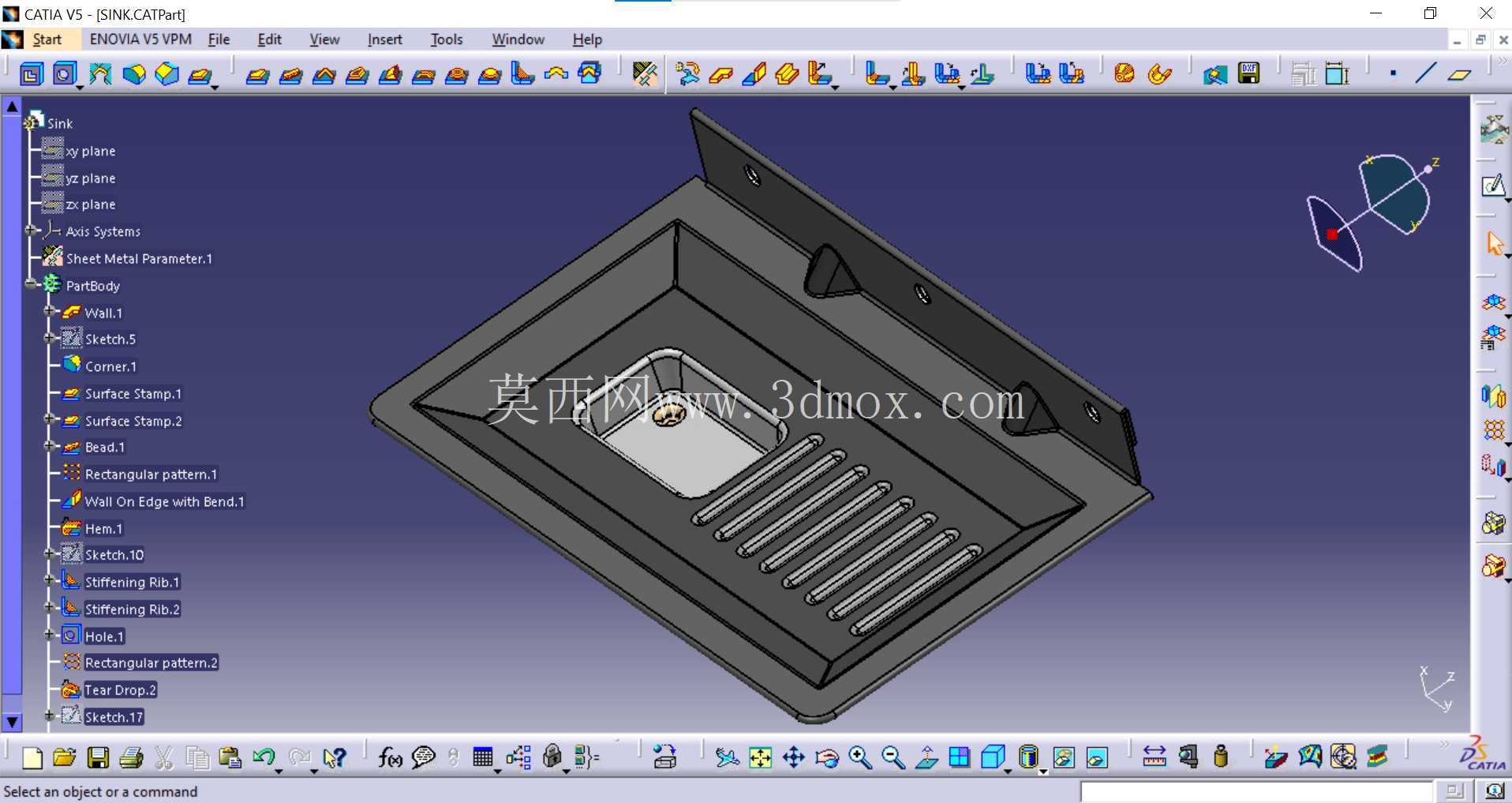

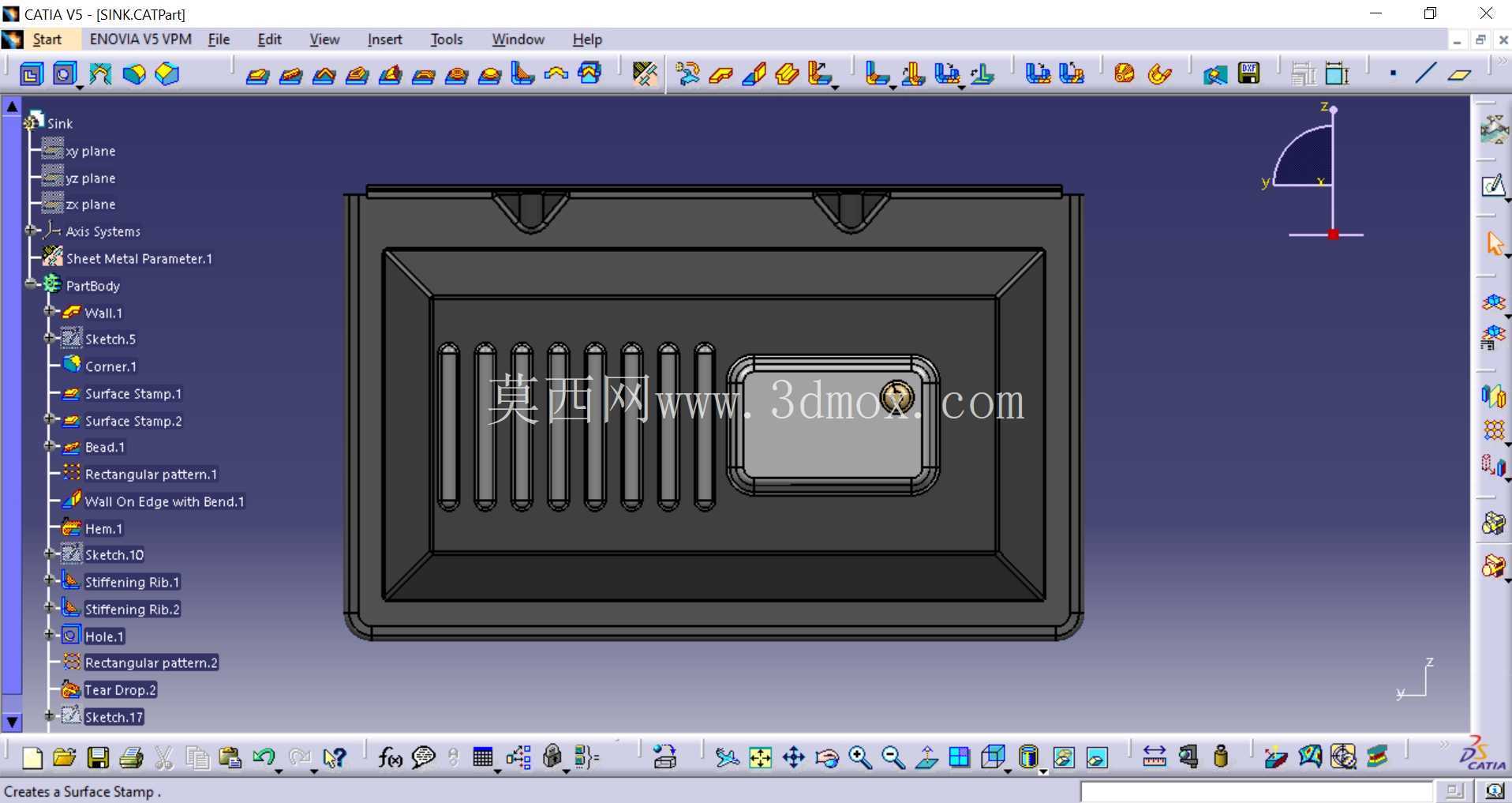

　　槽体内部靠近后侧的位置设置了凸起的安装座，可适配小型下水接头或者过滤提篮，避免大体积杂物直接落入排水管路造成堵塞；槽体底面设置了均匀排布的导流凸筋，这些凸筋一方面可以提升钣金槽体的整体刚性，减少薄板冲压折弯后的形变概率，另一方面可以在槽底形成微小的导流坡度，让残留的液体顺着凸筋间隙流向排水口位置，避免槽底积液残留。设计过程中需要重点控制折边的折弯角度与公差，安装折边的平面度误差需要控制在0.2mm以内，否则安装后会和台面之间出现缝隙，容易积存污渍；槽体侧壁的折弯圆角采用R2的小圆弧过渡，既可以避免锐边造成安装或使用过程中的划伤，也能减少折弯处的应力集中，提升构件的抗形变能力。

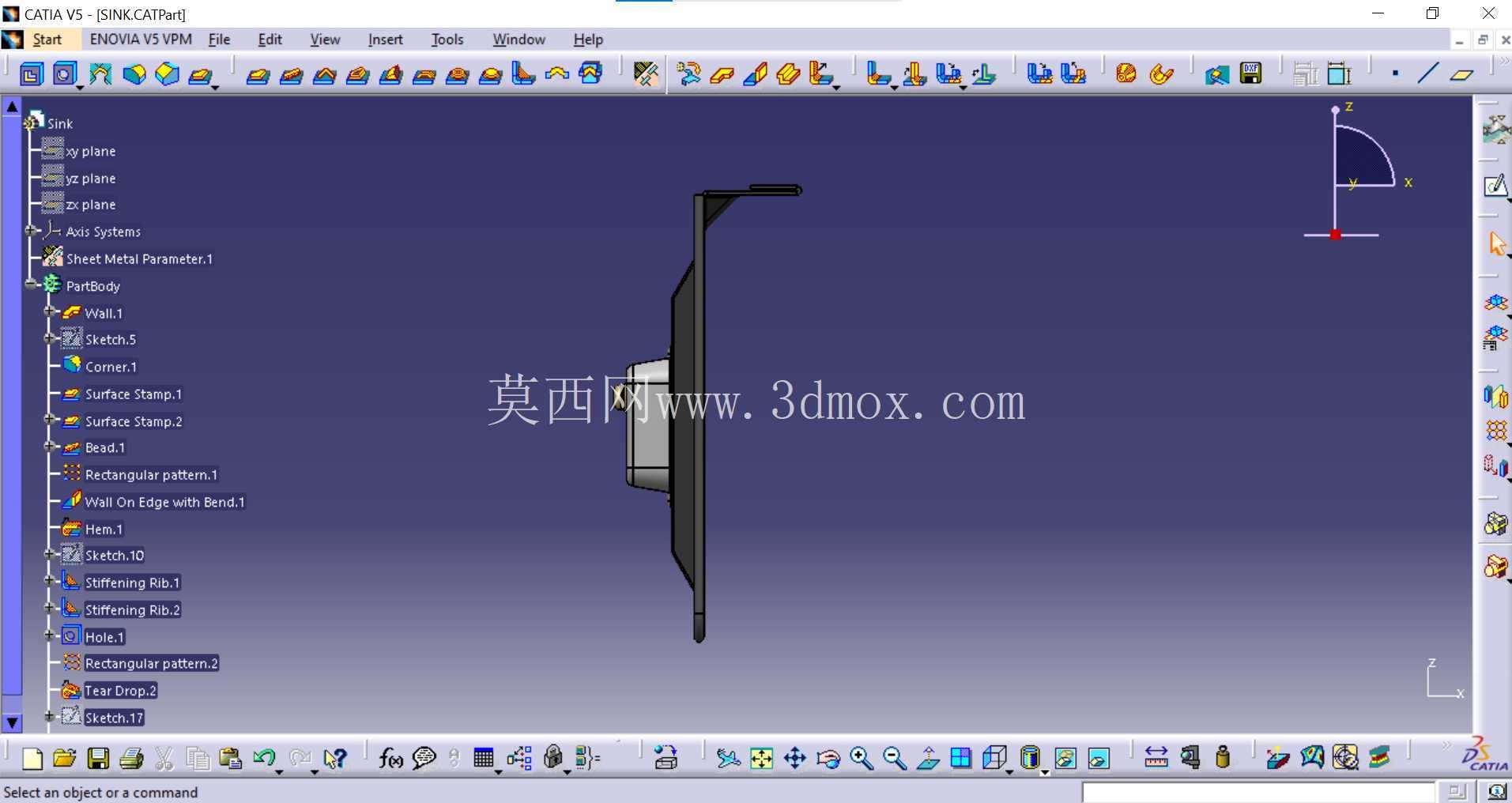

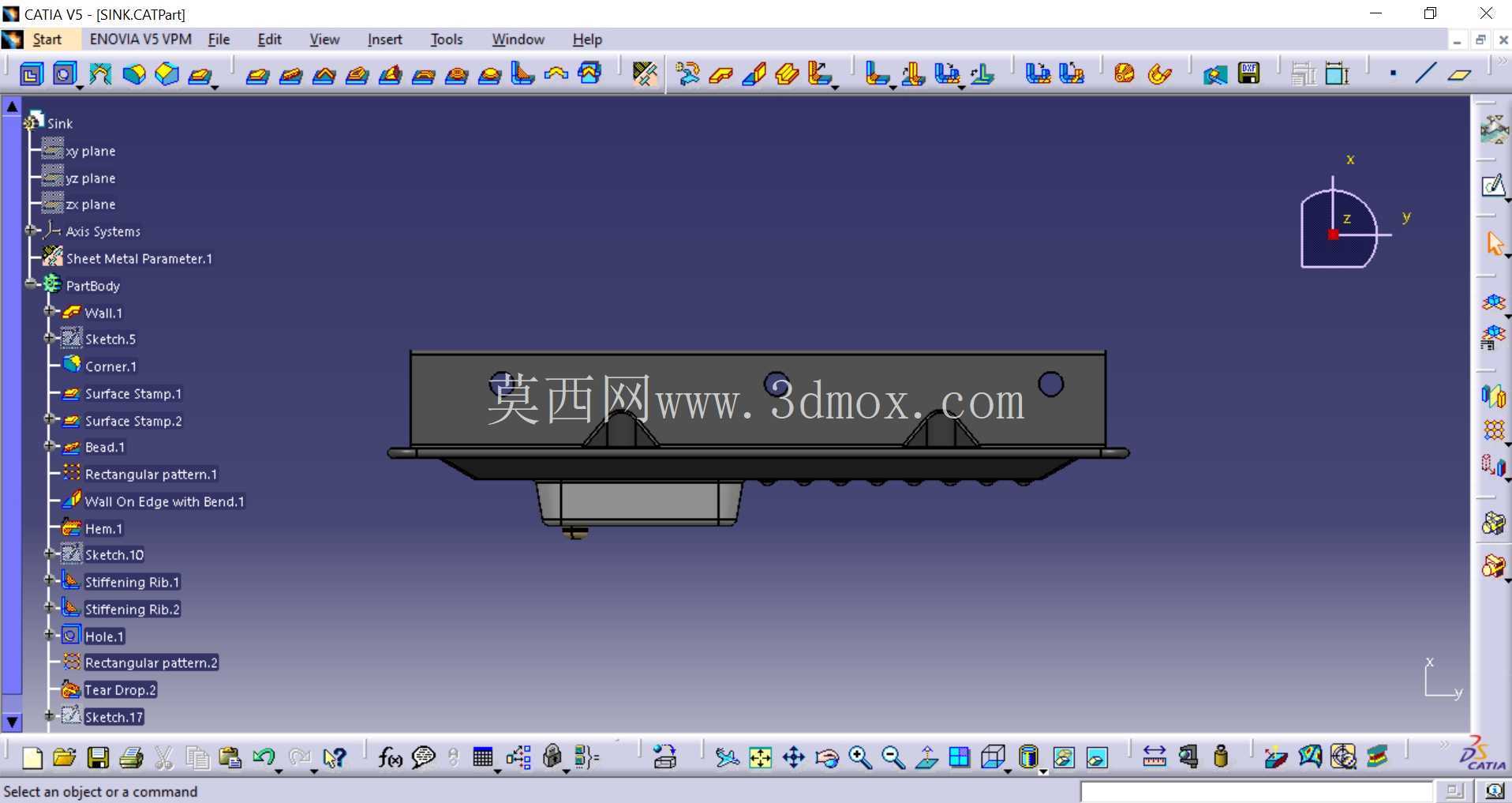

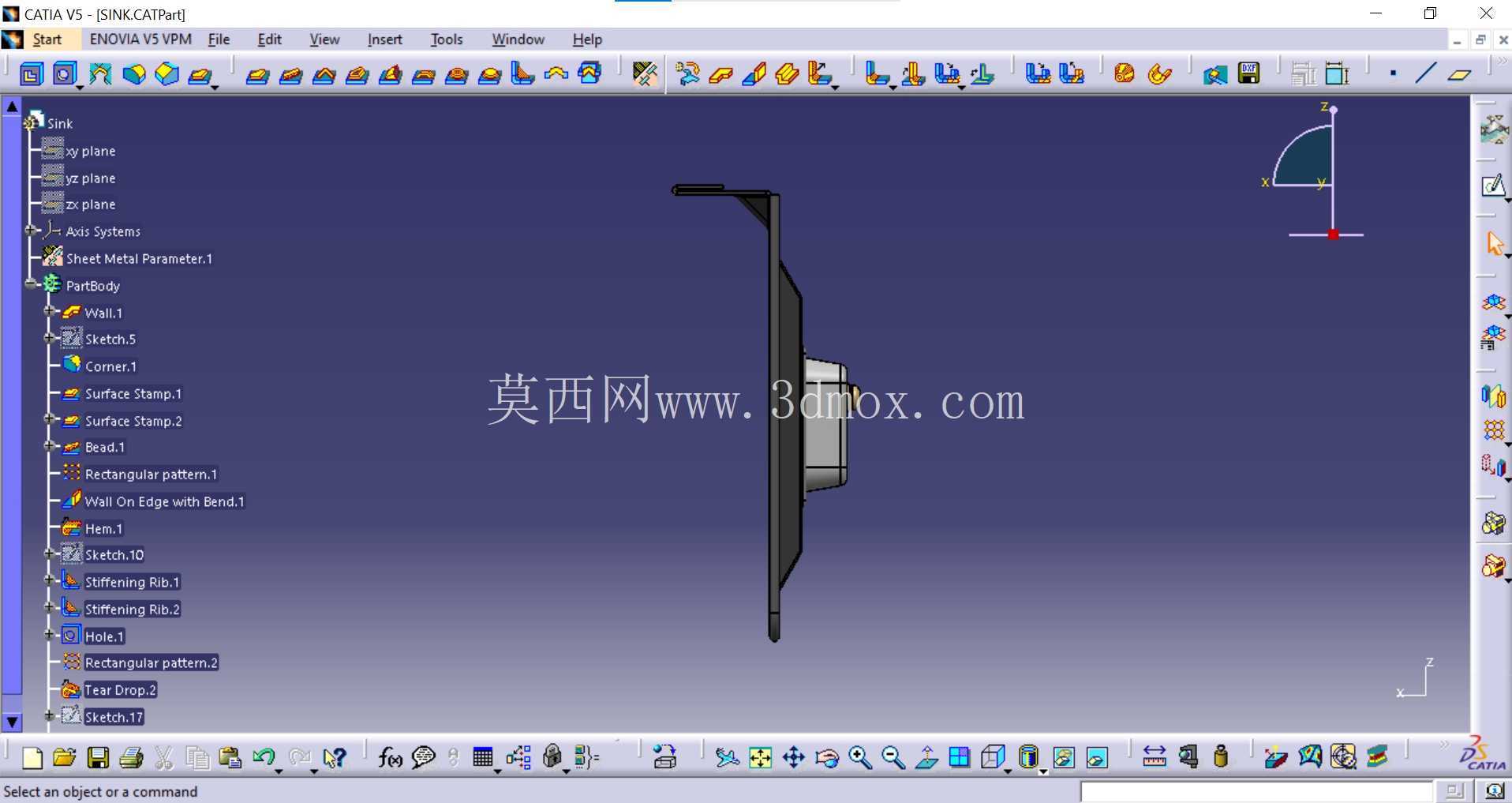

　　从安装边界来看，这类槽体适配的台面开孔尺寸需要比槽体外轮廓单边大1mm，预留安装调整余量，折边的宽度设置为15mm，能够覆盖开孔边缘的加工毛刺与尺寸误差，降低台面开孔的加工精度要求；槽体整体下沉深度控制在80mm以内，不会占用台面下方过多的安装空间，适配厚度12mm到25mm的各类复合台面、金属台面。在实际使用场景中，这类水槽不需要额外做焊接密封，折弯处的紧密贴合配合安装时的密封胶条即可满足防渗漏要求，相比焊接成型的槽体，钣金折弯结构的生产效率更高，表面处理可以采用喷塑或者拉丝工艺，适配不同场景的外观需求；槽体后侧设置的两个三角形加强筋，连接安装折边与槽体侧壁，能够避免长期承重后折边与槽体连接处出现开裂变形，提升构件的使用寿命。

　　导流凸筋的高度设置为3mm，间距10mm，既能够起到导流和加强刚性的作用，也不会因为凸筋过高造成槽内放置小物件时出现倾斜滑落的问题；排水口位置的凸起座高度为5mm，能够让沉积在槽底的杂物不会直接封堵排水口，保证排水通畅。
