汽车后门电气线束装配结构设计

　　汽车后门电气线路装配属于整车电气架构中非常典型的门系统集成项目，其设计对象并不是单一线束，而是将后门钣金边界、内饰板空间、玻璃升降区域、密封胶条通道、尾灯安装点、后雨刮驱动单元、天线馈线路径以及牌照灯或车牌相关接插件统一纳入装配关系中进行协调。后门区域在整车使用过程中频繁承受开关门振动、雨水冲刷、灰尘侵入、温度循环以及维修拆装影响，因此线束走向不能只追求三维空间中的最短路径，而要在运动干涉、装配可达性、接插件固定可靠性和后期维护便利性之间取得平衡。

　　从实际用途看，该装配结构承担后车门内部电信号与电源分配功能。天线相关线路需要保证射频连接的稳定走向，避免与大电流回路过度贴近；尾灯及牌照相关连接支路需要在尾门或后门开启、关闭过程中保持足够弯折余量；后雨刮电机支路则要兼顾电机本体安装位、输出轴与刮臂机构的相对位置，使线束不被刮水器连杆运动牵拉。车牌连接部分通常位于靠近牌照灯或后牌照安装区域，接插件朝向和固定方式需要考虑装配工人单手操作的可能性，同时避免插头长期处于积水路径最低点。

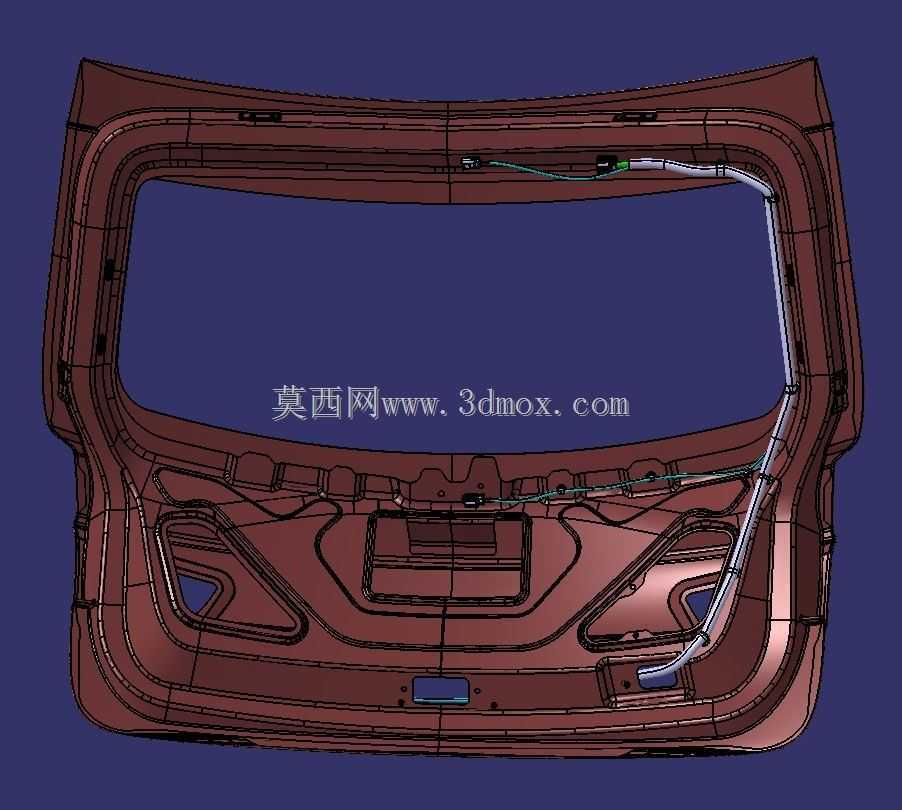

　　建模时应先建立后门钣金、内饰板、玻璃、密封胶条、铰链或旋转轴线等基础边界，再布置电气元件。线束不能脱离安装环境单独绘制，因为后门内腔存在大量冲压筋、涂胶槽、卡扣孔和加强板，若只在可视空间中拉线路径，进入工程阶段后很容易出现线束压在内饰板筋位上、卡扣无法落入预制孔、插头被钣金边缘遮挡等问题。合理做法是按主干线束、分支线束和元件端三段处理：主干沿稳定钣金面布置，分支以最短且不受运动件干涉的方式进入各用电器，元件端保留插拔手位和防转固定余量。

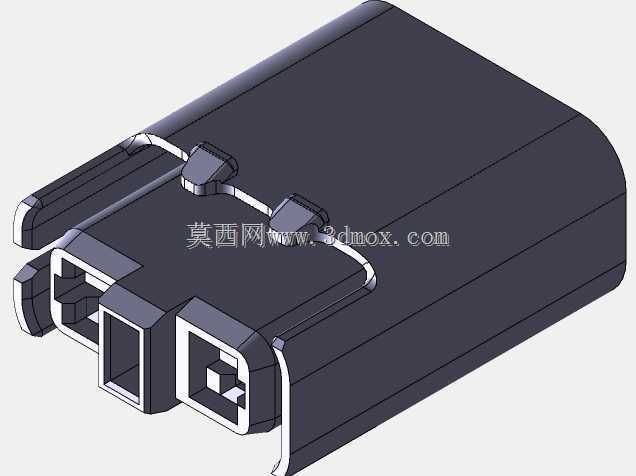

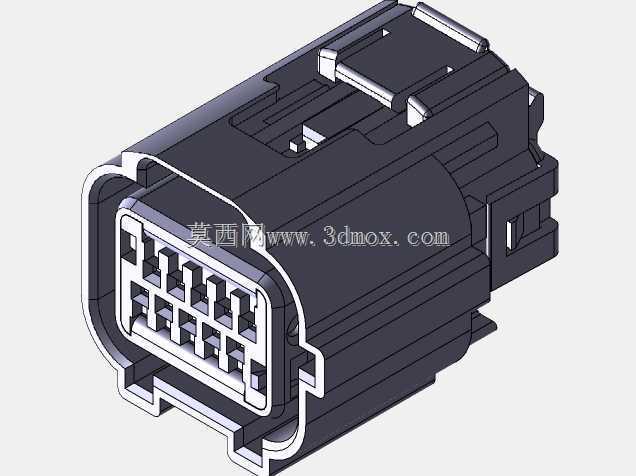

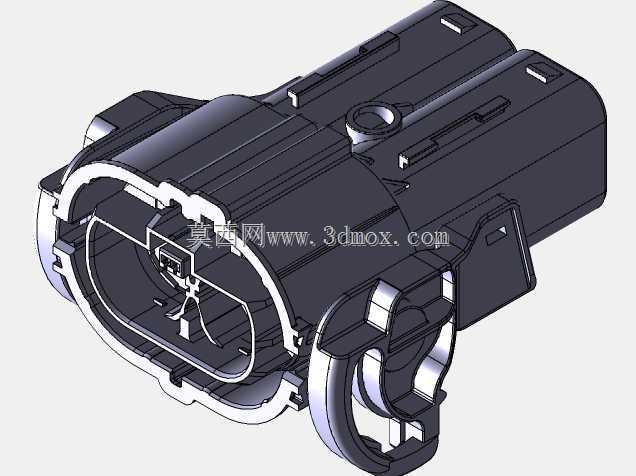

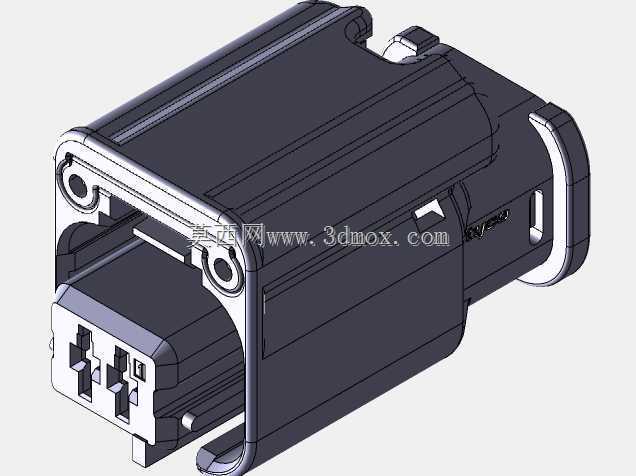

　　外形尺寸与安装边界方面，后门电气装配的关键不在单一零件体积，而在包络空间。线束直径会随导线数量、波纹管或胶带包覆方式变化，三维布置时应按实际外径建立连续包络，而不能用中心线代替线束实体。靠近铰链、限位器或尾门弯折区的位置，需要预留开关门运动过程中的最小弯曲半径；线束穿过钣金孔时，应设置橡胶护套或防磨结构，孔边到线束固定点之间不宜出现悬空段。尾灯、雨刮电机、天线模块等元件的接插件方向应与安装法线、维修工具进入方向一致，避免总装时需要强行扭转线束。

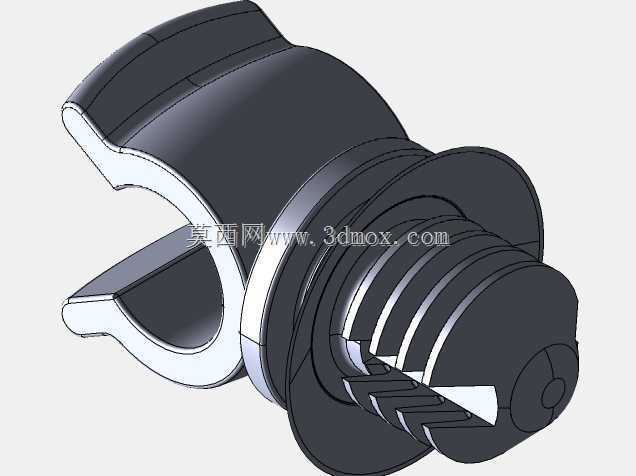

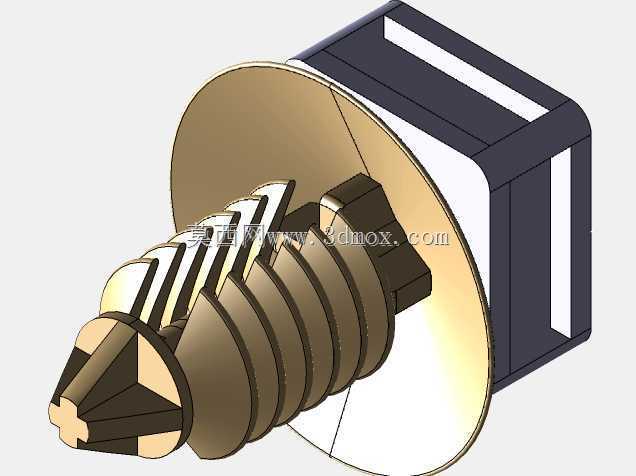

　　设计思路上，后门线束固定点通常遵循“元件端先固定、主干分段约束、运动区留余量”的原则。靠近电机和灯体的插头附近设置第一固定点，可以抑制振动传递到端子；长距离主干通过卡扣、扎带或导轨式线槽分段固定，防止车辆行驶中线束拍打钣金；经过门体转动区域的支路则不能完全锁死，应形成受控弯曲弧。防水方面，接插件尽量避免正面迎向水流，钣金过孔处采用护套和密封件，线束最低点不宜设置插头；若结构无法避免，则应选择带密封结构的连接器并增加滴水余量。

　　从结构工程师视角看，这类装配模型的价值在于把电气连接关系转化为可检查的空间结构。通过三维装配，可以核对天线馈线是否被金属件过度包围，尾灯支路是否与内饰板卡扣冲突，雨刮电机线束是否进入连杆扫掠区域，车牌连接器是否在牌照安装后仍可插拔。对于后期工艺，模型还能用于评估总装顺序：先装大型内饰板还是先插接尾灯线束，卡扣是否需要专用工具，维修更换雨刮电机时是否必须拆除整段主干。所有这些判断都依赖完整的元件、线束、钣金和紧固件装配关系，而不是孤立的电气原理图。

　　在整车制造场景中，后门电气线路装配还需要与线束厂的工装板逻辑相呼应。三维走向确定后，主干分支点、胶带包覆区间、波纹管覆盖段、卡扣间距和插头编号位置都能反向指导线束预制。若模型中忽略固定件和护套，现场往往只能靠装配人员经验调整，导致同车型不同批次走线不一致。将卡扣、护套、连接器、电机、灯体、天线和门内钣金全部放入同一装配体，才能在设计阶段暴露干涉、磨线、插拔困难和维修空间不足等问题，使后门电气系统在振动、防水、装配和维护方面都具备可落地的工程基础。
