印度厢式货运卡车整车结构设计

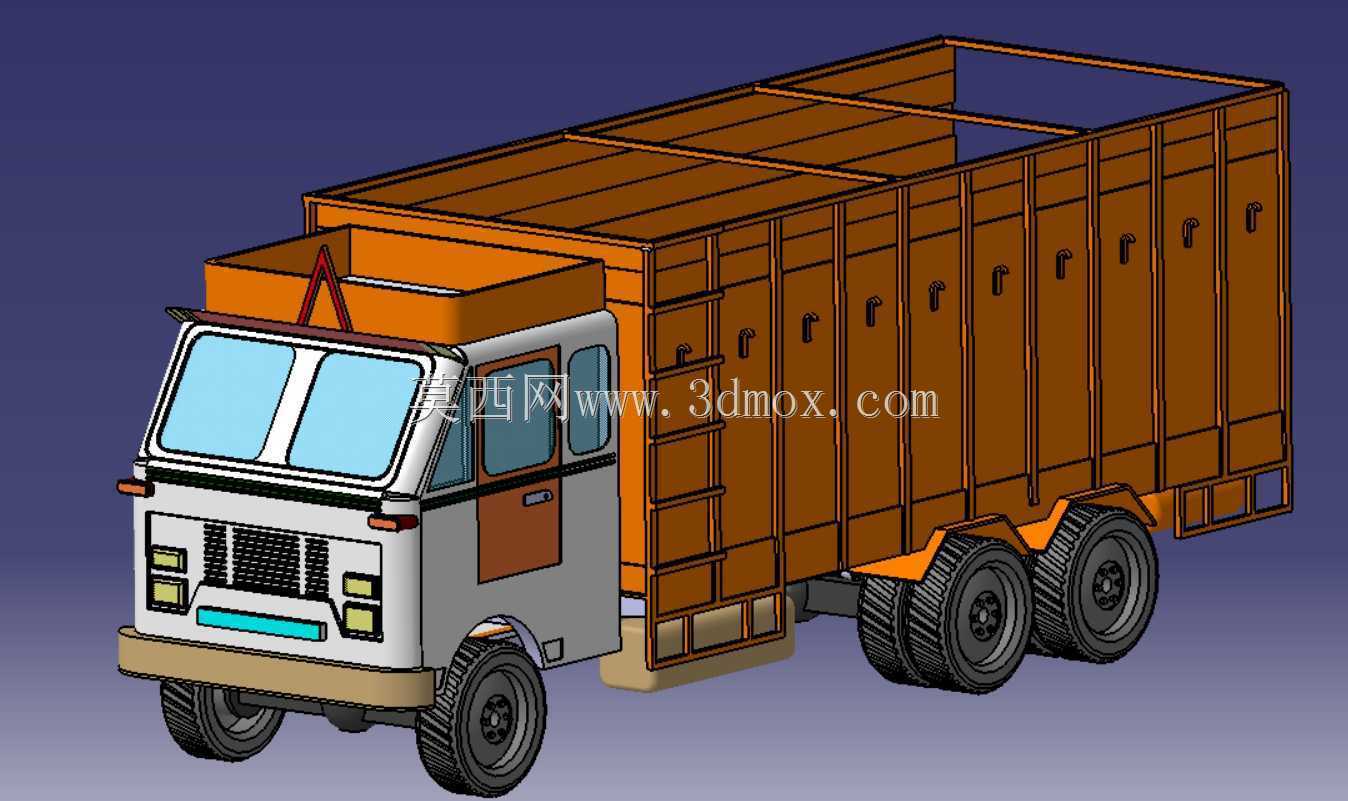

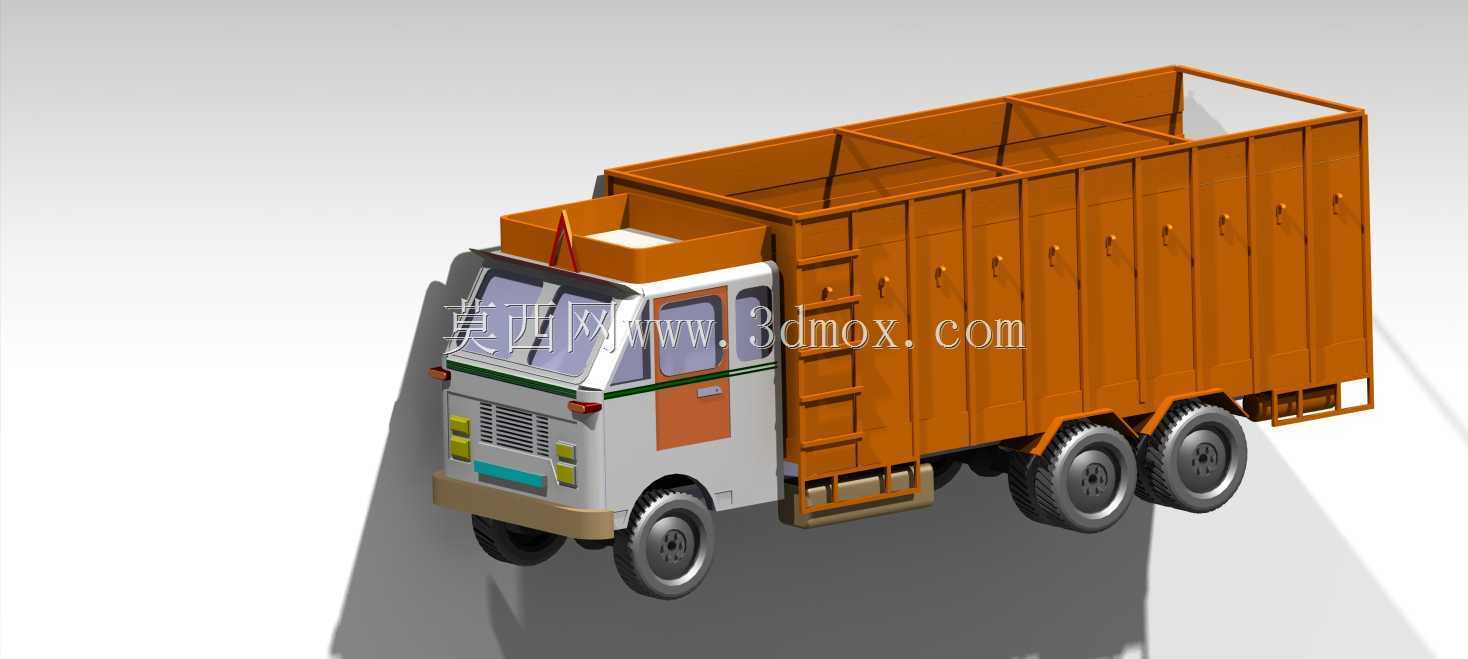

　　该三维结构围绕南亚区域城际散货配送场景搭建，整车采用平头驾驶室搭配长轴距三轴载货底盘的布局形式，适配当地窄路穿行、乡镇集市停靠、中长途杂货运输等复杂工况。平头驾驶室将发动机舱整合于车头下方，大幅压缩整车纵向长度，在同等货厢容积下转弯半径更小，便于在狭窄街巷、装卸场地完成掉头与挪车操作；驾驶室前风挡采用双片大倾角玻璃，配合侧窗与车门观察窗，驾驶员前方视野开阔，可清晰观察车头近距离路况，适配人车混行的城镇道路环境。

　　车头外覆盖件采用分块式钣金结构，前脸设置竖向进气格栅，两侧布置矩形前照灯与转向灯组，前保险杠采用宽体金属结构，下部预留牌照安装位与拖钩接口；驾驶室顶部设置小型导流罩，可降低高速行驶时货厢前部迎风阻力，车顶预留行李架固定点位，便于固定篷布、绳索等随车装卸工具。驾驶室内部按双人驾乘布局规划，车门采用外摆式铰链结构，车门下部设置储物盒与踏步区域，三级登车踏步从车架侧面向外延伸，离地高度适配重载底盘的悬架行程，驾乘人员上下车无需大幅跨步。

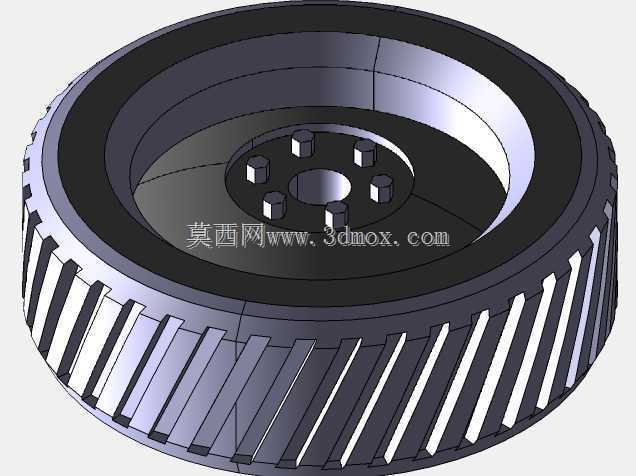

　　底盘部分采用4×2驱动加后承重轴的三轴布局，前桥为转向桥，搭配单片宽幅钢板弹簧与筒式减振器，兼顾空载舒适性与重载承载能力；中后桥为并装双胎结构，每侧布置两条重载载货轮胎，轮辋采用多螺栓固定形式，轮胎接地面积大幅提升，可在砂石路、破损铺装路面分散轴荷，避免单胎过载爆胎。车架采用纵梁直通式结构，左右两根槽型纵梁贯穿整车前后，中部通过多道横梁铆接固定，驾驶室后部设置发动机、变速器、传动轴的安装支座，燃油箱、储气筒、蓄电池等附件集中布置在车架两侧空余空间，货厢下方预留备胎架与工具箱安装位。

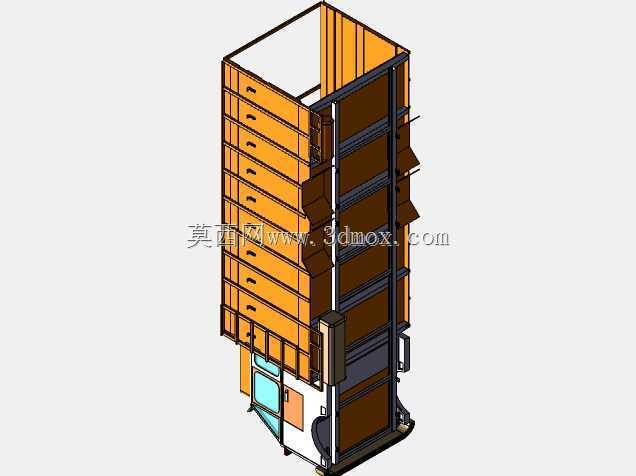

　　上装货厢采用全封闭金属厢体结构，厢体骨架由竖向立柱、横向顶梁与底架焊接而成，外蒙皮采用波纹钢板压型，既提升厢体侧壁抗鼓胀能力，也可避免货物挤压导致厢板变形。货厢侧面设置多扇对开式侧门，每扇门配备竖向锁杆与多个锁扣，装卸人员可根据货物堆放位置单独开启对应侧门，无需打开整扇尾门，在狭小装卸场地也能完成散货存取；货厢尾部设置双开式后门，门框周边加装密封胶条，可阻挡雨水、灰尘侵入厢内，后门最大开启角度可达270度，装卸托盘时可将门扇贴合固定在厢体侧壁，避免遮挡叉车作业通道。货厢顶部采用分段式顶板结构，局部预留开口，可根据运输需求加装天窗、通风口或者吊装进料口，适配轻泡货物、农副产品的通风运输需求。

　　整车边界尺寸按当地道路限界与上牌法规规划，整车宽度控制在常规载货汽车限宽范围内，货厢内部高度满足人工堆码三层袋装货物的操作空间，轴距分配兼顾轴荷分布与转弯灵活性，满载状态下前轴轴荷占比约为整车总质量的三分之一，转向轮不会因重载出现附着力不足的问题。建模过程中所有钣金件均按实际折弯、焊接工艺拆分，车门铰链、锁杆、轮胎花纹、钢板弹簧片层等细节均完成实体建模，可直接用于整车装配校验、上装改装方案验证、商用车结构教学演示，也可作为同类型区域货运车辆改型设计的参考基底，设计人员可在此基础上调整货厢长度、轴数、驾驶室配置，快速衍生出冷藏车、篷布货车、工程救援车等不同专用车型。
