V16十六缸发动机传感器线束总成

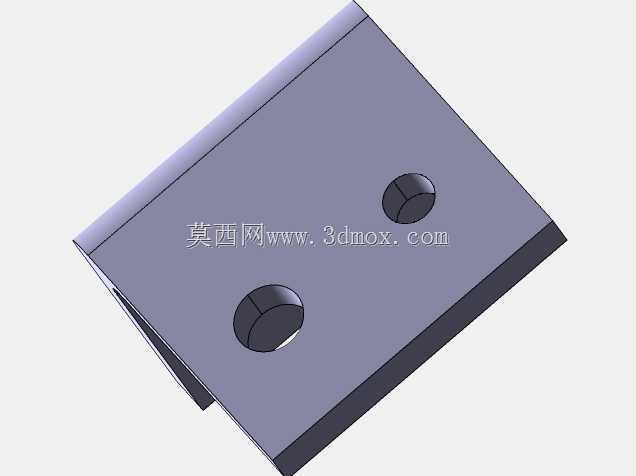

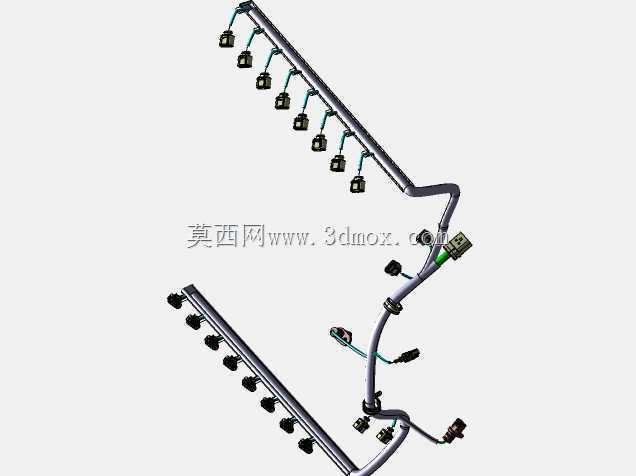

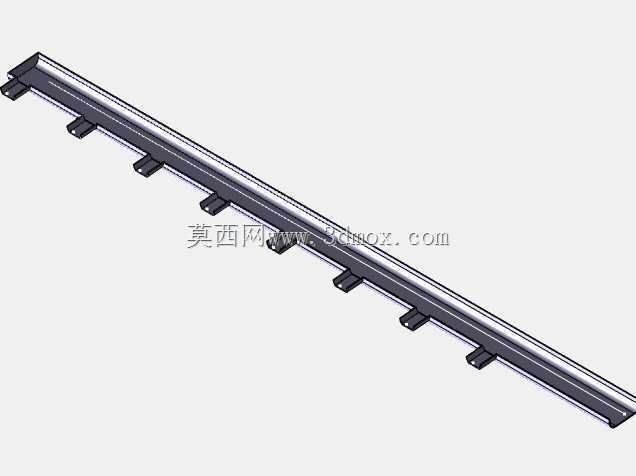

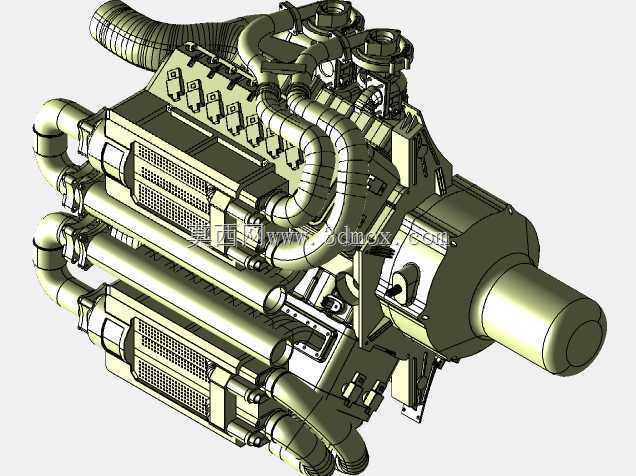

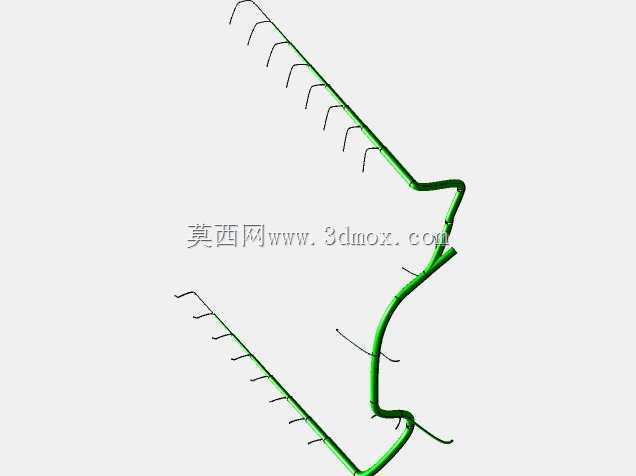

　　这套线束针对V16发动机的气缸布置与外围传感器信号采集而建，核心是把喷油、点火、温度、压力等各路电气接口按发动机实际空间走向组织成一束可装配的布线系统。模型里最显眼的是两条沿V形缸盖两侧延伸的长主干，分别对应两排气缸，分支按缸序依次引出，末端接插件朝向喷油器或传感器安装位，保证插拔方向与缸盖结构不干涉。

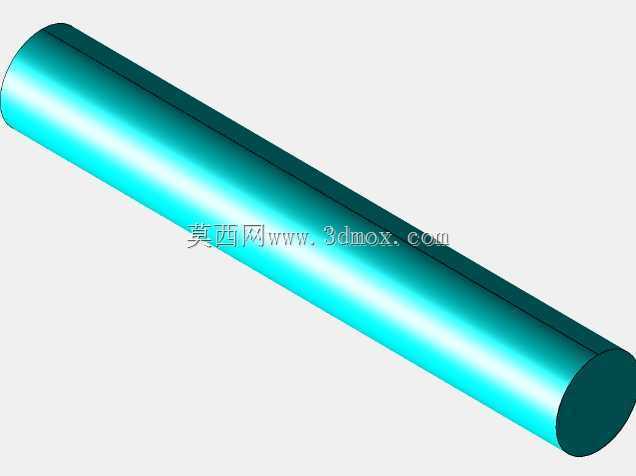

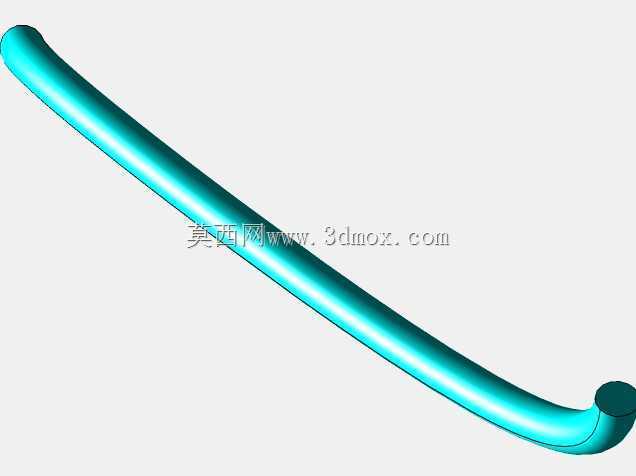

　　从工程使用看，发动机线束不是简单把线拉通，而是要在高温、振动、油污和有限包络空间里长期可靠工作。主干采用波纹管包覆，模型中波纹段的弯折半径、分支出口位置和固定点走向都有体现，这直接关系到实车装配时线束能否顺着缸盖、进气歧管和缸体边缘敷设，避免与运动件、高温排气件或维修拆装路径冲突。V16缸数多，分支数量大，两排缸盖之间的V型谷空间又往往被进气歧管、油管和线束共同占用，因此主干的抬升、转弯和汇合位置需要提前在三维里核对。

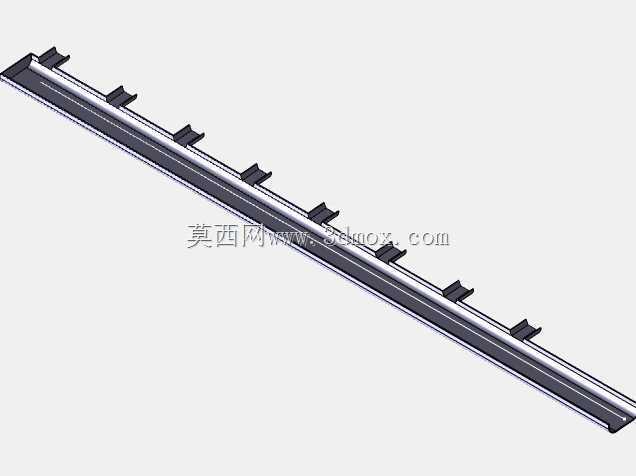

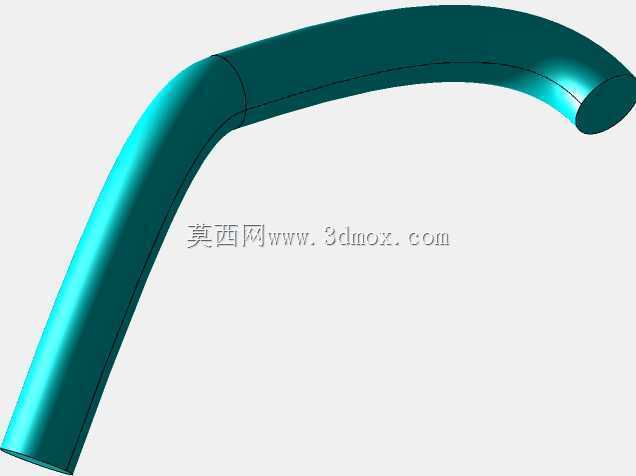

　　设计思路上，线束先以发动机上的电气负载点位为约束：每个气缸对应的执行器或传感器接口确定分支末端坐标，接插件保留自身外形和插拔方向；再由末端反向汇总到主干，控制分支长度差和弯曲形态。长主干上的分支间距并非均匀装饰，而是跟随缸距、接口朝向和可固定位置排布。中段可以看到线束从缸盖区域向发动机侧面或控制端过渡的弯曲段，这里通常要避开气门室罩盖螺栓、进气管法兰和维修手操作空间，同时给发动机悬置振动留下相对位移余量。

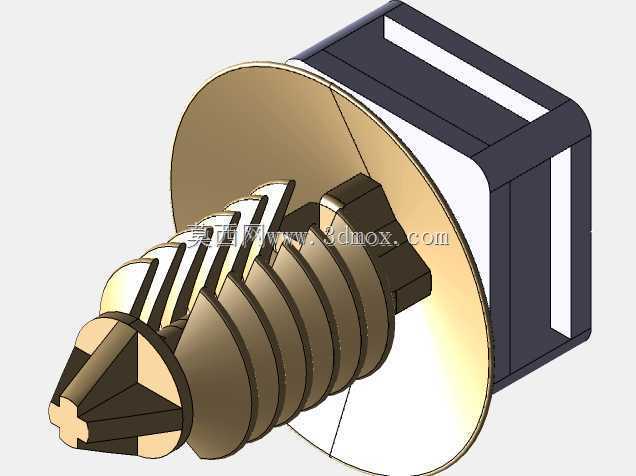

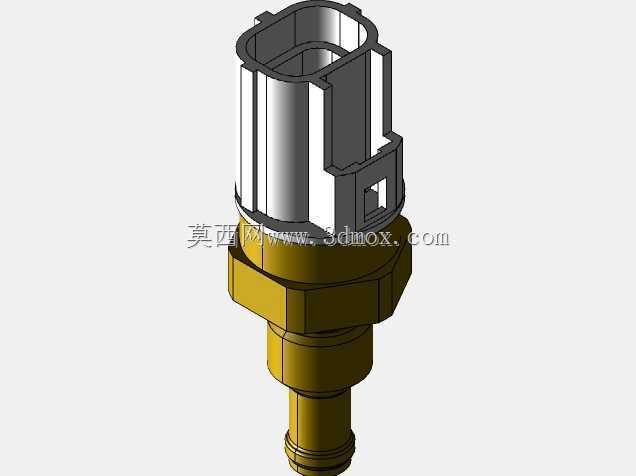

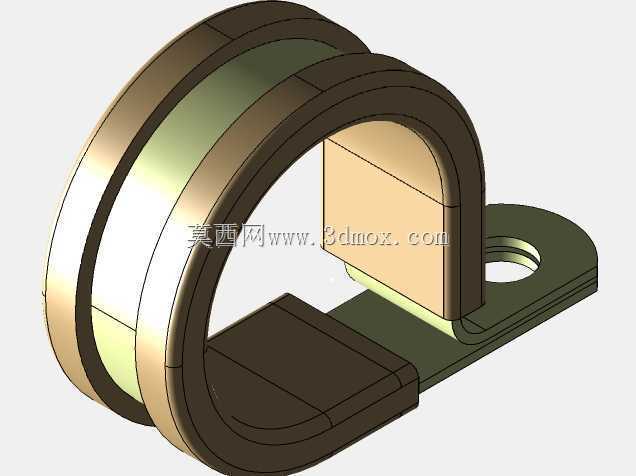

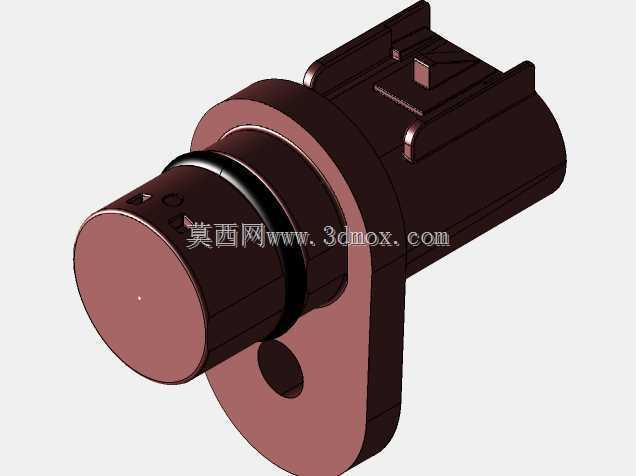

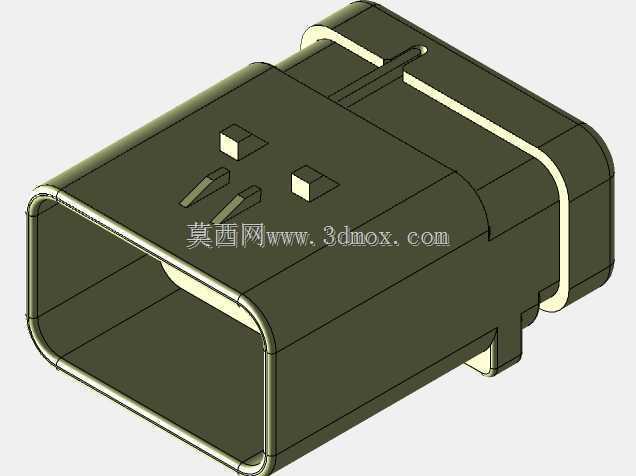

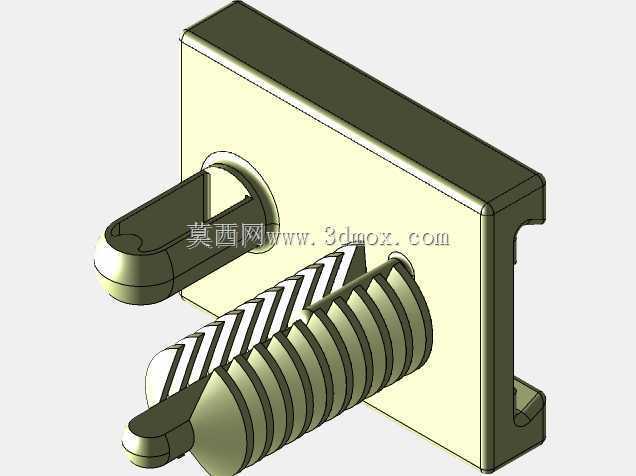

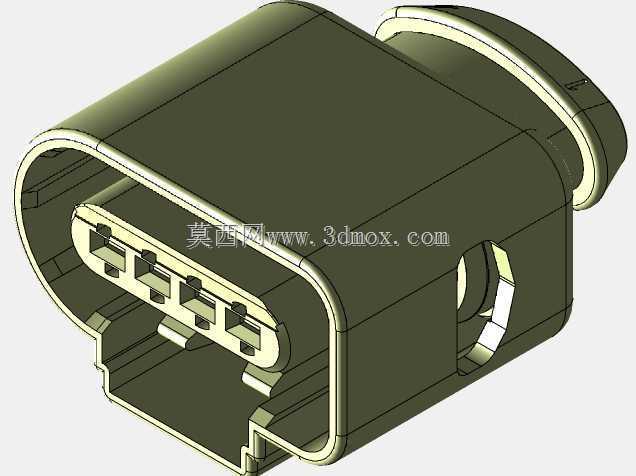

　　外形与安装边界方面，模型重点表达的是线束敷设后的空间包络，而不是单根导线的内部芯线。波纹管外径决定了最小弯曲半径和卡箍选型，分支出口处的密封和防磨也要靠护套、胶带或固定卡扣配合。接插件端部的方块状外形不可忽略，实装时插头尾部还会有导线回弹，若三维阶段只画中心线，容易低估插头占用体积，导致装机后插头顶到歧管或缸盖凸台。图中末端连接器的朝向、锁扣位置和线束引出方向，为校核徒手插拔空间提供了依据。

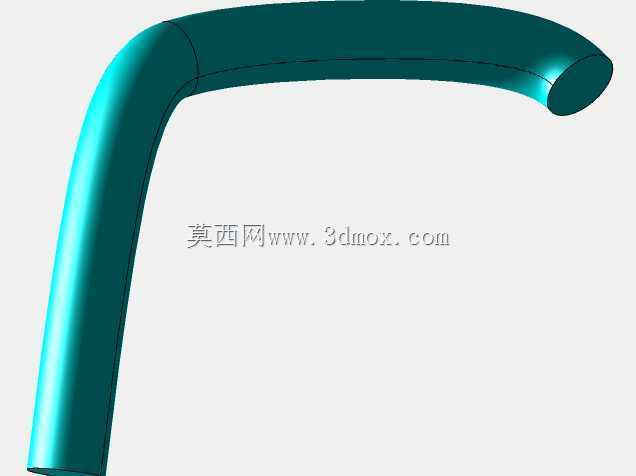

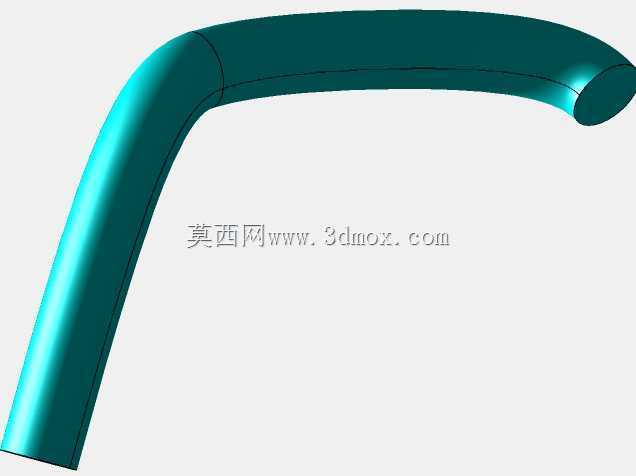

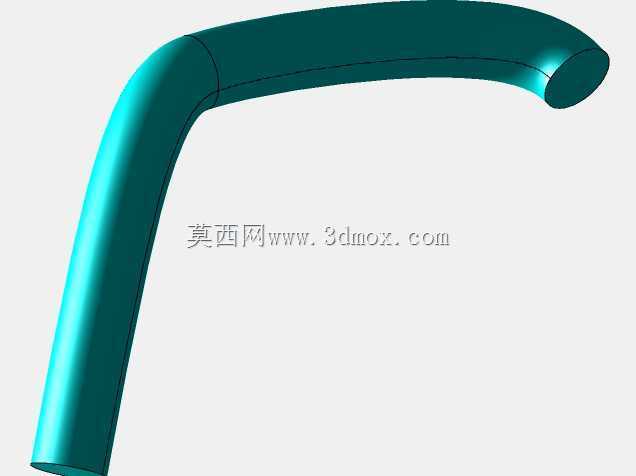

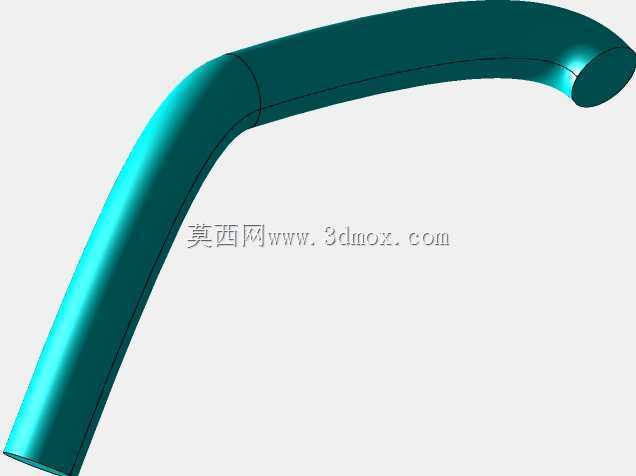

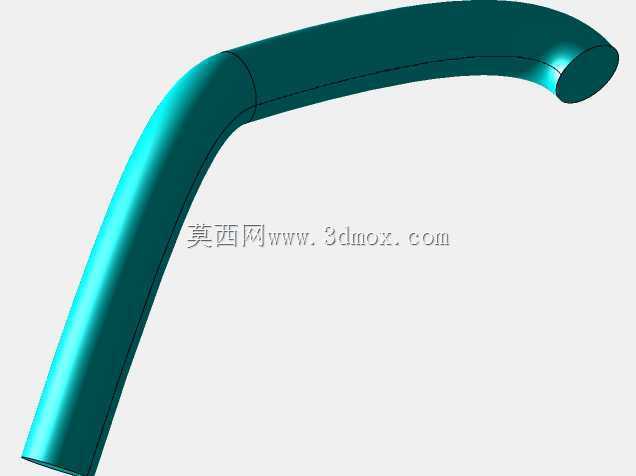

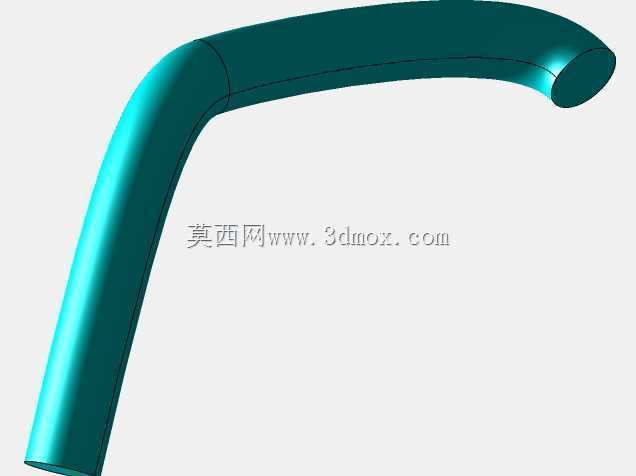

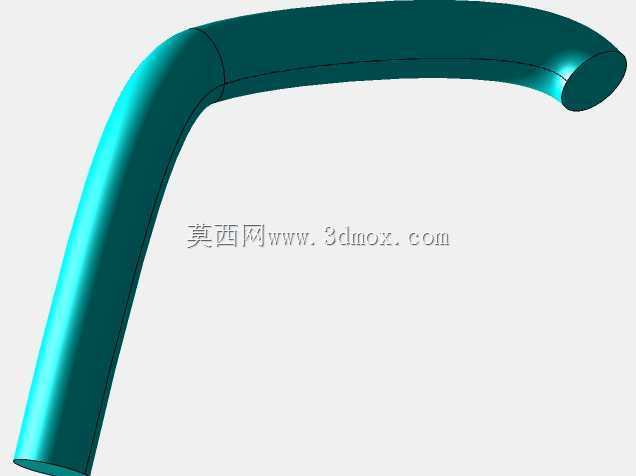

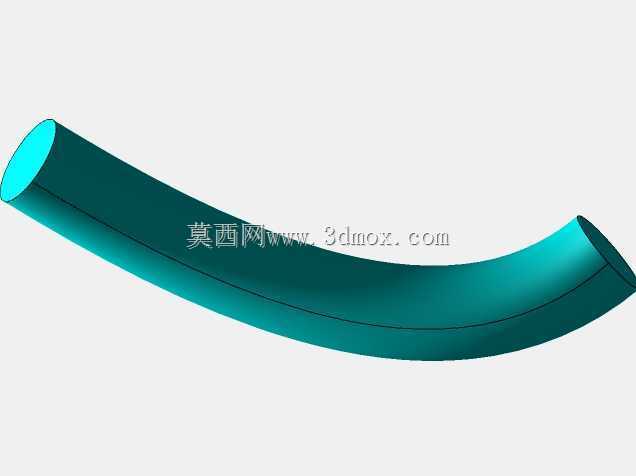

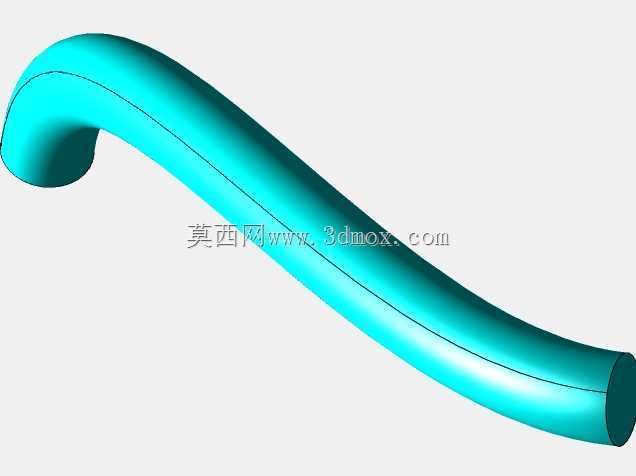

　　在发动机开发流程里，这类模型常用于电气布置评审、线束长度预估、固定支架设计和维修性检查。沿缸盖排列的分支需要保证缸序正确，错一个分支位置就可能造成接线混乱；两排主干向中央或侧面汇合的区段，则要关注线束交叉、最小离地间隙以及与热端的距离。波纹管能够耐磨、防油并提供一定抗弯能力，但过度弯折会让内部导线承受疲劳，也会使装配困难，因此模型中的大弧度转折比直角折线更符合实际工艺。

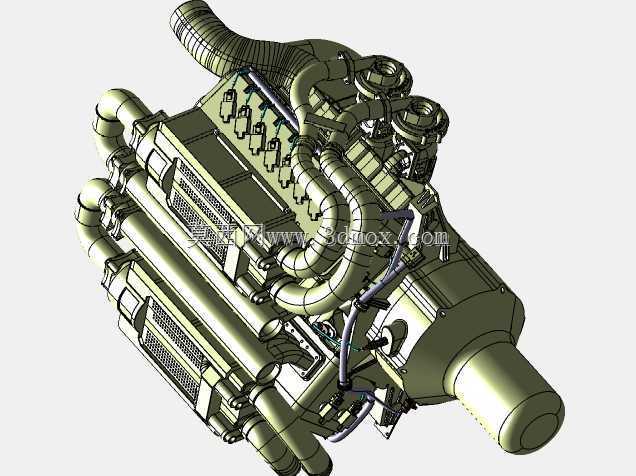

　　对于结构设计人员，该线束总成可作为发动机外围附件布置的参考：一方面检查缸盖、歧管、线束三者的层次关系，确认卡接点能否落在螺栓凸台或专用支架上；另一方面评估生产线装配顺序，看主干是否能在发动机总成状态下预装，分支插头是否能在周围部件安装后仍可触及。对于选型人员，接插件系列、波纹管口径、分支护套长度和固定卡间距都能从空间关系中反推需求。

　　整体上，模型把V16发动机多缸、多传感器带来的布线复杂性集中表现出来：两排规律分支体现缸序逻辑，中段异形弯曲体现发动机包络约束，末端接插件体现真实电气接口，波纹管则承担防护与成形作用。它不是独立静止的零件，而是连接发动机机械结构与控制系统的柔性总成，其走向、弯曲半径、固定点和插头姿态共同决定了发动机电气系统能否可靠装配与长期运行。
