移动式活塞空气压缩机三维设计作品

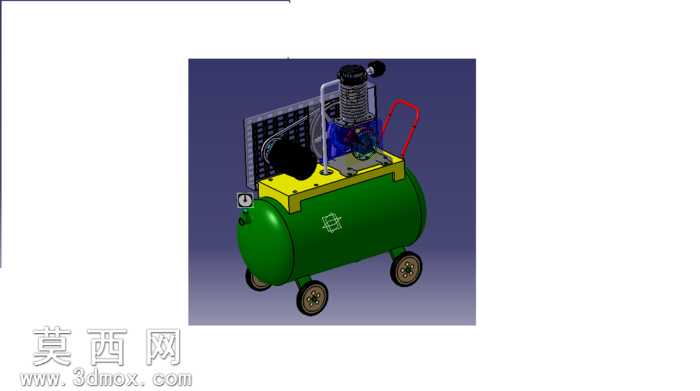

本作品为移动式活塞型空气压缩机的三维数字化模型，建模阶段采用自底向上的装配设计思路，首先完成各个子零件的独立建模，再按照实际装配约束完成整体组合。首先针对卧式圆柱形储气罐进行建模，通过旋转凸台命令生成罐体主体，对罐体两端的封头做圆弧过渡处理，还原真实储气罐的承压结构形态，在罐体表面添加压力表安装位、排水阀接口、出气接口的细节特征，同时完成三个带橡胶胎面的脚轮建模，脚轮包含轮毂、轮轴、橡胶胎面的分层结构，通过配合约束将脚轮安装在罐体底部的支撑支架上，实现设备的可移动功能。在储气罐上方的安装平台部分，建模时还原了黄色涂装的金属安装座结构，安装座上依次布置活塞压缩主机、散热翅片组、传动护罩、红色推拉手把、黑色电气控制组件：其中活塞压缩主机部分还原了立式气缸、顶部的进气过滤组件、缸体外部的散热鳍片结构，对气缸上的紧固螺栓、管路接口做了精细化的细节处理；散热翅片组采用阵列命令生成密集的金属散热片结构，还原风冷散热的结构特征；传动护罩为黑色弧形壳体，覆盖在传动带外侧，起到安全防护的作用；红色推拉手把采用折弯杆件建模，弯折角度符合人体工程学的推行需求，方便使用者移动设备。材质与渲染阶段，针对不同部件赋予对应的材质属性：储气罐主体赋予亮绿色金属漆材质，调整漆面的反光度与粗糙度，还原工业空压机常见的漆面质感；安装座、护罩、脚轮轮毂分别赋予黄色、黑色哑光金属材质，推拉手把赋予红色烤漆金属材质，脚轮胎面赋予黑色橡胶材质，散热翅片赋予银灰色金属材质，压力表赋予玻璃与金属组合材质。渲染时采用工作室环境光，添加柔和的阴影效果，清晰展现各个部件的结构层次与装配关系，整体模型完整还原了移动式活塞空压机的全部结构特征，可用于气动设备配套展示、机械结构教学、产品方案演示等场景，模型结构严谨，各个部件的装配关系符合实际产品的生产装配逻辑，细节特征完整，能够直观展现这类通用气源设备的整体构造与工作原理。
