撬装式水冷冷凝冷却机组三维设计

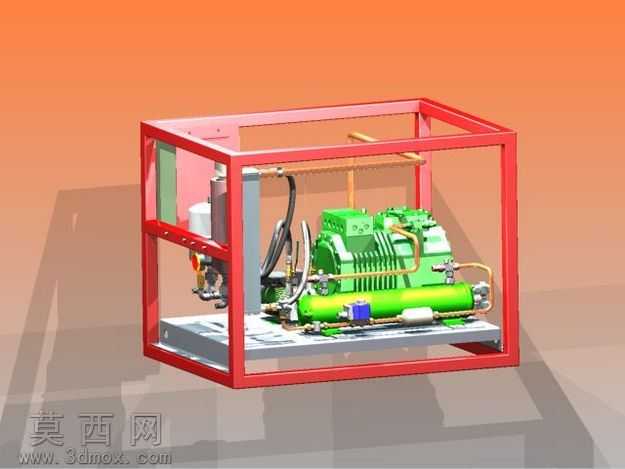

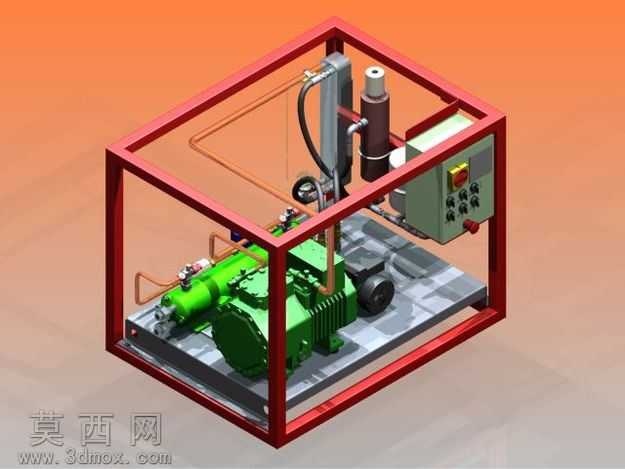

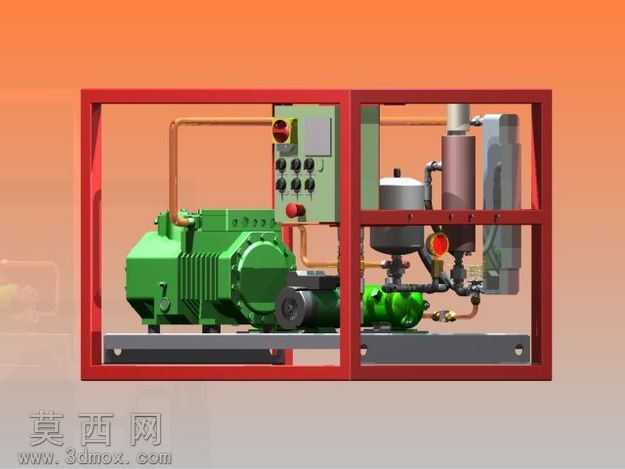

本作品为撬装集成式水冷冷凝冷却装置的三维建模成果，建模过程中严格遵循工业制冷设备的实际生产装配逻辑，先完成核心部件的独立建模再进行整体装配。核心压缩机组采用亮绿色金属漆面材质，还原工业设备常用的防护涂层质感，表面的散热鳍片、管路接口、紧固螺栓等细节均按照实物比例精准还原，鳍片的阵列排布、螺栓的六角结构都做了精细化处理，避免出现模型失真问题。装置外围采用红色方管焊接成型的撬装框架，建模时还原了方管的直角拼接结构与焊接处的过渡细节，框架表面做哑光红色防锈漆材质处理，既符合工业设备的外观特征，也清晰展现撬装结构的防护与集成承载作用。装置内部的铜质制冷管路采用暖铜色金属材质，还原紫铜管的金属光泽与弯折弧度，管路的走向严格遵循制冷系统的工艺流程，清晰呈现压缩机、冷凝器、控制箱体之间的介质流通路径，管路与各部件的连接接口处做了密封接头的细节建模，还原实际装配的密封结构。立式圆柱形过滤与储液部件采用深棕色金属漆面搭配顶部银色金属端盖，表面的液位观察口、阀门接口都做了对应建模，部件底部的固定支架与撬装底座的连接结构也完整呈现。右侧的电气控制箱体采用浅灰绿色工业机柜材质，表面的按钮、指示灯、急停开关、散热格栅都按照工业控制柜的标准布局建模，按钮的不同颜色、开关的拨杆结构都做了区分，还原电控部分的操作界面特征。撬装底座采用灰色防滑金属钢板材质，表面的压花防滑纹理、底部的支撑脚轮都做了细节还原，脚轮的转动结构与刹车部件也清晰可见。整体渲染采用暖橙色渐变背景，突出装置的工业质感，各部件的材质区分明确，金属漆面的反光、铜质管路的金属光泽、橡胶软管的哑光质感都做了对应的材质参数调整，让整体模型视觉效果贴近真实设备。建模过程中优先保证结构的合理性，所有部件的装配关系都符合实际制冷机组的安装逻辑，没有出现部件干涉、结构错位的问题，既可以用于制冷设备的结构展示，也可作为撬装制冷机组设计的参考模型，清晰展现集成式冷却装置的布局思路与部件组成。
