Robocon赛事用127毫米全向轮结构

　　这套轮组结构的核心使用场景集中在Robocon赛事机器人底盘，同时也可延伸到小型AGV、实验室移动平台、教学竞赛小车、窄通道转运设备等需要平面内任意方向移动的载具上。常规行走轮只能沿自身滚动切线方向行进，转向时要么依赖舵机改变轮向，要么通过左右轮差速实现圆弧转向，在赛事场地里频繁启停、横移对位、斜向避让障碍的工况下，传统轮系的转向半径、动作滞后问题会直接影响机器人完成任务的效率，全向轮正是为解决这类多自由度移动需求设计的行走部件。

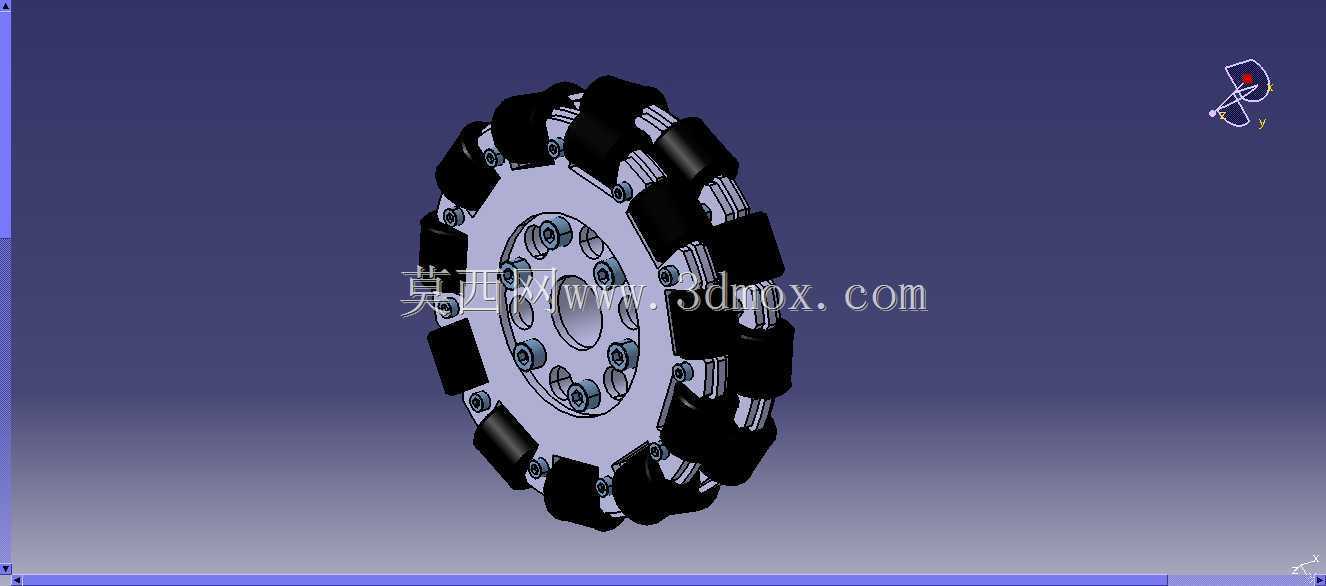

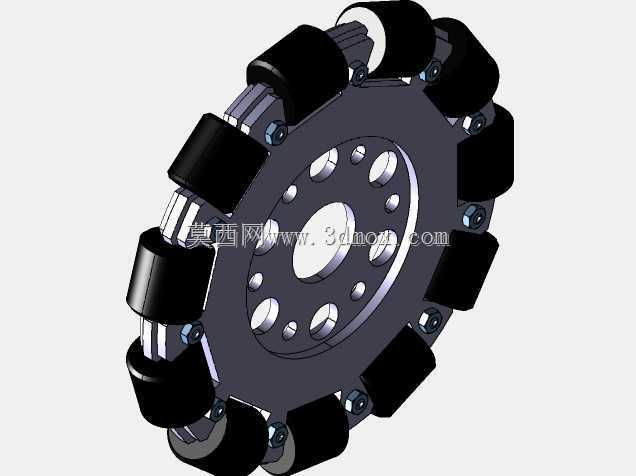

　　从结构组成来看，整个轮体分为主轮毂、周向排布的从动小辊子、辊子安装支座、轮毂紧固连接件几个部分。主轮毂采用盘式辐条布局，没有做成实心圆盘，一方面是在保证轮体整体刚性的前提下削减不必要的自重，竞赛机器人对底盘重量非常敏感，多余的转动惯量会加减速响应变慢，镂空辐条也给安装、走线留出了操作空间；轮毂中心加工出与输出轴配合的安装孔，孔径设定为22毫米，这个尺寸可以直接匹配多数竞赛常用的减速电机输出轴、法兰轴套，不需要额外做非标转接衬套，中心孔周围沿圆周均匀布置了多组安装孔位，既可以通过紧定螺钉锁紧轴端，也能配合联轴器端面螺丝实现扭矩传递，避免轮体在正反转切换时出现周向窜动。

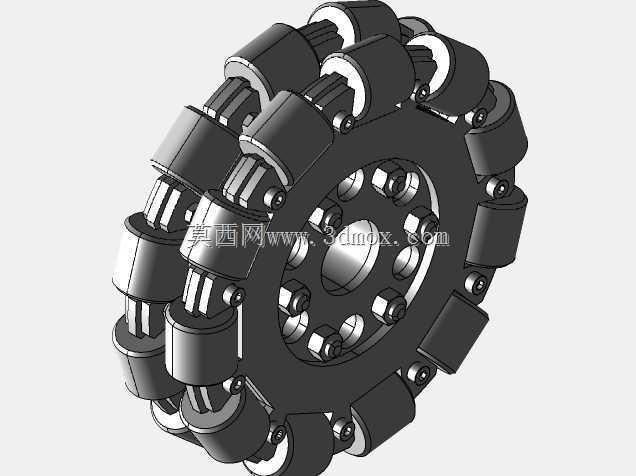

　　轮体的外径控制在127毫米，这个尺寸选型经过了实际工况权衡：轮径越大，越过场地接缝、小型障碍物的能力越强，但过大的轮径会抬升底盘整体高度，让机器人重心上移，快速横移时侧倾风险增加；127毫米的外径在场地通过性和底盘重心高度之间取得了平衡，22毫米的中心安装孔到轮缘的径向距离留出了足够的辐条布置空间，辊子支座的安装孔位不会和中心轴孔发生结构干涉。周向交错布置的黑色从动小辊子是实现全向移动的关键，这些小辊子的轴线并不与主轮转动轴线平行，而是呈固定角度偏置，辊子自身可以绕自身轴自由转动：当主轮绕主轴旋转时，辊子随主轮公转提供沿主轮切线方向的摩擦力，同时辊子自转可以分解掉垂直于主轮行进方向的分速度，多组全向轮按不同角度在底盘上组合布置时，通过调整各个轮子的转速与转向，就能合成出横向、纵向、斜向、原地自转等任意平面运动轨迹。

　　设计过程中辊子的排布逻辑做了针对性优化，相邻辊子之间在圆周方向留有少量重叠覆盖区，保证轮体在滚动过程中始终至少有一个辊子与地面保持接触，不会出现经过辊子间隙位置时的踏空、卡顿问题，行走过程的速度连续性更好，不会出现传统全向轮常见的周期性振动。辊子的外轮廓采用带弧度的柱面，和地面接触时是近似线接触的状态，既保证足够的摩擦驱动力，又不会因为接触面积过大导致辊子自转阻力升高。轮毂和辊子支架的连接孔位全部做了等圆周均布，加工时可以一次装夹完成所有孔位的铣削、钻孔工序，装配时支座具备互换性，单个辊子磨损后不需要拆解整个轮体，只需要更换对应支座上的小辊子即可完成维护。

　　从安装边界来看，轮体的轴向厚度控制在紧凑范围内，底盘侧板内侧到轮体侧面需要留出少量间隙，避免机器人行走带起的场地碎屑、线缆卷入轮体和支架的缝隙中；中心孔22毫米的适配尺寸可以兼容平键锁紧、紧定螺钉锁紧、端面法兰锁紧三种常见的轴连接方式，设计人员在做底盘布局时，只需要按照轮体外径127毫米预留轮体的回转空间，确认地面到电机输出轴中心的高度等于轮体半径，就能完成行走轮的安装定位，不需要再对轮体本身做二次改型。这类全向轮在赛事场地的平整硬质地面上表现最优，辊子的摩擦层可以提供稳定的抓地力，在做横移动作时不会出现侧滑，多轮协同控制时的运动解算也更精准，完全满足竞赛机器人快速对位、多方向机动的使用需求。
