百毫米规格深沟球滚动轴承全组件结构

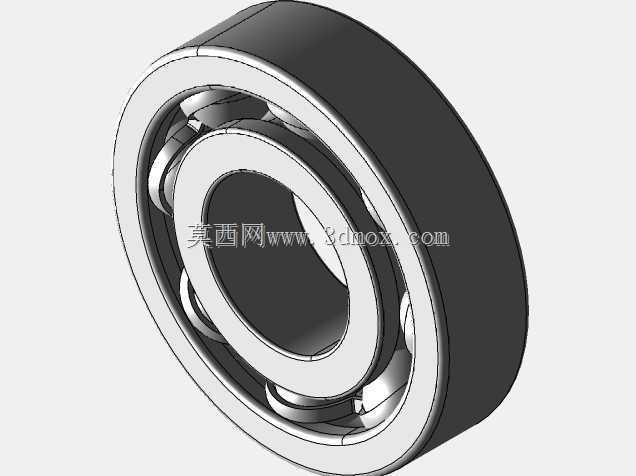

　　这套百毫米规格深沟球轴承的三维结构，完整还原了滚动轴承从装配定位到载荷传递的全部核心零件，没有做任何简化合并，每一个配合面、滚动接触轨迹和装配间隙都按照实际轴承的装配逻辑搭建，在做整机传动布局校核时，可以直接把整套轴承放进轴系装配里，不用再拆分补画隐藏零件，能大幅减少轴系设计阶段的干涉排查工作量。

　　从实际产线的使用场景来看，这个尺寸段的深沟球轴承覆盖的工况非常广，中小型输送设备的托辊主轴、普通机床的辅助传动轴、中小型电机的输出端支撑、农用机械的旋转铰接位、通风设备的叶轮轴座都会用到同规格轴承，它主要承担旋转轴的径向支撑载荷，同时也可以承受一定比例的双向轴向载荷，在轴系受热出现少量轴向窜动时，滚道和滚珠的接触结构也能适配小幅位移，不会出现刚性卡死的问题。做设备选型时，工程师首先要确认的就是轴承的安装边界：轴承内孔和轴颈采用过渡配合，外圈和轴承座孔采用基轴制配合，装配时内圈随轴同步转动，外圈固定在机座孔内，滚珠在内圈滚道和外圈滚道之间做滚动摩擦，相比滑动轴套的接触形式，滚动摩擦的启动阻力更小，运转过程中的温升更低，长期运行的磨损速率也更可控。

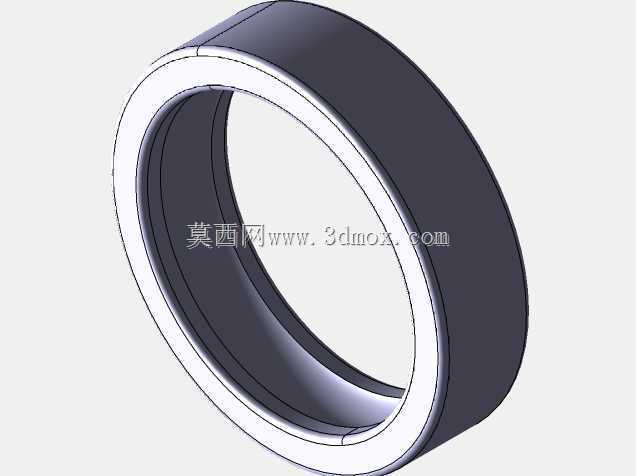

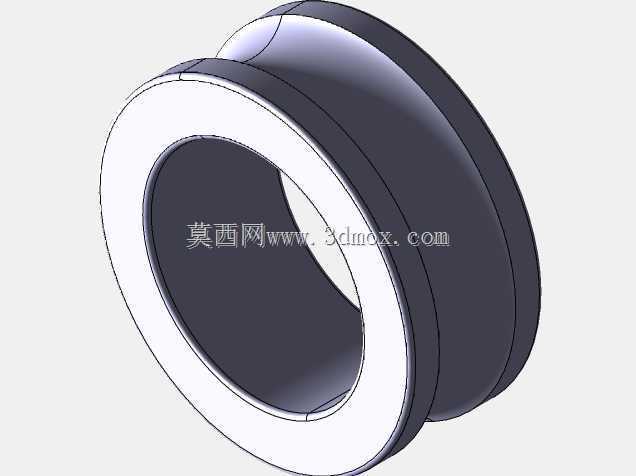

　　建模时的结构拆分逻辑完全贴合真实轴承的装配顺序：最内侧的内圈零件，外圆柱面加工有连续的弧形滚道，滚道的曲率半径略大于滚珠半径，既保证滚珠和滚道是面接触承载，又预留出滚动时的润滑脂存储间隙；外侧的外圈零件，内圆柱面同样加工对应弧度的滚道，外圈的外圆柱面是和轴承座配合的基准面，端面预留有轴承端盖的压装定位台阶；中间的球笼也就是保持架，采用兜孔结构把每一颗滚珠均匀分隔开，兜孔的内径略大于滚珠直径，既可以约束滚珠的周向间距，避免滚珠在运转过程中互相挤压摩擦，又不会限制滚珠自身的自转和沿滚道的公转；所有滚珠为统一尺寸的高精度球体，沿圆周方向等距排布在内外圈滚道形成的环形腔体内，整套零件装配完成后，滚珠的球面同时和内外圈滚道贴合，没有多余的虚位。

　　在结构设计细节上，深沟球轴承的滚道深度和侧壁高度做了平衡：滚道的深度足够约束滚珠，在承受径向载荷时滚珠不会从滚道内脱出，滚道两侧的挡边高度又不会过高，方便装配时把滚珠依次填入内外圈之间的间隙，再通过保持架分隔固定。轴承的两个端面为平行的精加工基准面，安装时端盖的压紧面可以直接贴靠轴承端面，既可以限制轴承的轴向窜动，又能在端盖和轴承端面之间预留密封垫片的安装空间，防止外部的粉尘、切削液、泥水进入轴承腔体，也避免腔体内部的润滑脂泄漏。针对不同的使用工况，这个基础结构还可以衍生出双面带橡胶密封圈、双面带铁质防尘盖、外圈带定位止动槽的变体，三维模型里保留了所有基础零件的完整结构，后续做变体设计时只需要在外圈或内圈的对应位置添加密封件、止动环特征即可，不需要重新搭建轴承主体。

　　做轴系设计时，这套完整的轴承模型可以直接用来校核周边零件的安装间隙：比如轴肩的高度不能超过内圈的拆卸工艺台阶，否则后续更换轴承时拉马无法勾住内圈端面；轴承座孔的台肩高度不能超过外圈的拆卸台阶，避免外圈无法从座孔中顶出；轴承安装位置的周边要预留足够的装配操作空间，压装内圈时施力面只能作用在内圈端面，不能通过滚珠传递压装力，否则会压伤滚道和滚珠表面，导致轴承运转时出现异响和早期点蚀。在传动系统的运动仿真里，这套全组件模型可以分别给内圈、外圈、保持架、滚珠设置对应的运动副，真实模拟滚珠的自转和公转状态，准确核算轴承在不同转速、不同载荷下的接触应力分布，给轴承的寿命校核提供直观的结构参考，避免选型时出现载荷余量不足或者安装尺寸不匹配的问题。
