带行星减速结构的直流行星减速电机

项目分类:电动机 发布时间:2024-10-08 ID:778449
  • 带行星减速结构的直流行星减速电机
  • 带行星减速结构的直流行星减速电机

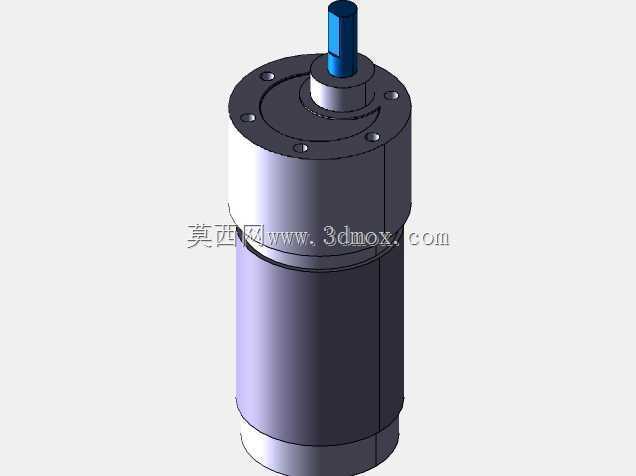

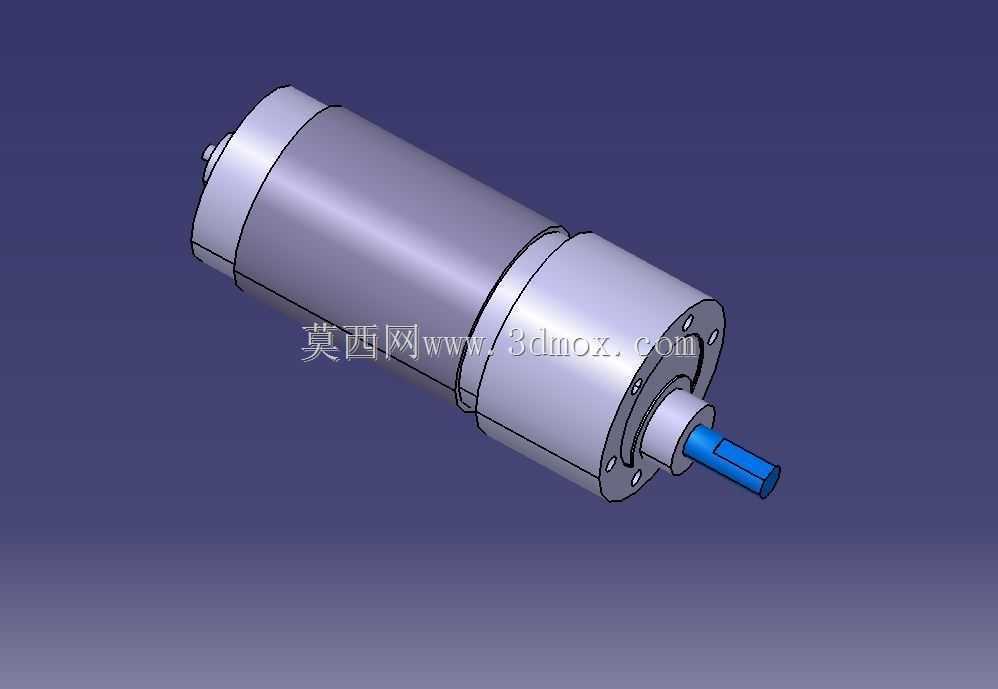

  这套直流行星减速动力单元在小型自动化产线、桌面实验装置、便携输送辅机、小型阀门驱动机构里应用十分普遍,很多需要低转速大输出扭矩、安装空间又被严格限制的工位,都会优先选用这类同轴布置的减速电机结构。从整机结构来看,动力段和减速段采用同轴线串联布局,后端圆柱段为直流驱动电机本体,前端直径稍大的圆柱腔体为行星齿轮减速箱,输出轴从减速箱端盖中心沿轴向伸出,轴端做了扁位加工,用来和负载端的联轴器、同步带轮或者执行摆臂做周向固定,避免传动过程中出现打滑空转。

  做设备布局的时候,首先要确认整机的径向安装边界:减速箱段的外径大于后端电机壳体外径,安装支座的内孔避让尺寸需要按最大外圆来预留,不能只参照电机本体直径做开孔,否则装配时减速箱法兰会和支座侧壁发生干涉。整机轴向长度从电机尾端到输出轴轴端要完整预留,输出轴伸出段的长度要匹配负载连接件的轮毂宽度,轴伸插入轮毂后不能顶到减速箱端盖的密封面,同时要保证轴端扁位完全落在轮毂的紧定螺钉锁紧范围内,传动扭矩才能可靠传递。前端减速箱端面上沿圆周均布了多颗紧固螺钉,把行星轮系的端盖和箱体锁紧成一体,装配支座时如果采用端面法兰固定方式,可以直接借用这圈螺钉的安装孔位做定位,不需要额外在减速箱壳体上打孔,避免破坏内部齿轮的润滑腔。

  这类电机的选型逻辑通常先从负载端反推:先算出执行机构需要的工作转速、额定扭矩和启停频次,再根据减速箱的传动比反推后端直流电机的空载转速和额定功率,行星齿轮结构的优势在于传动效率高、同轴度好、承载能力比同体积的普通定轴齿轮减速箱更高,多颗行星轮同时分担载荷,冲击负载下齿面的受力更均匀,频繁正反转的工位上齿侧间隙带来的回程误差也更小。现场调试时要注意输出轴的径向承载限制,这类小型减速电机的输出轴轴承多为深沟球结构,适合承受联轴器传递的纯扭矩负载,如果直接在轴伸端悬挂大直径带轮或者偏重的摆臂,额外的径向弯矩会加速轴承磨损,严重时还会造成行星轮偏载、齿面局部点蚀,合理的做法是在负载侧额外设置支撑轴承,把径向力卸掉,让电机输出轴只承担扭矩输出。

  三维建模过程中,整机的同轴度公差是结构设计的核心:电机主轴、行星架、输出轴三者的轴线必须严格重合,建模时要把各级行星轮的中心圆、太阳轮轴线、内齿圈轴线全部约束在同一基准轴上,端盖上的螺钉孔要做圆周阵列,保证端盖装配后受力均匀。壳体的分型面设在减速箱和电机本体的衔接位置,这个位置同时也是两者的定位配合面,配合公差选小间隙过渡配合,既保证装配时同轴度不偏移,也方便后期维护时拆开减速箱检查齿轮润滑状态。输出轴和端盖之间预留了密封件安装槽,防止车间里的粉尘、切削液溅入齿轮腔造成润滑脂变质。接线端藏在电机尾端,布线时要顺着电机壳体侧面走线,避免和周边运动部件发生刮蹭,整机立式、卧式安装都可适配,只要固定支座抱紧电机壳体的位置避开壳体上的散热筋,就不会影响电机长时间运行的散热效果。
