进气端集成式空气过滤安装结构

　　在气动系统、小型内燃机组、环境监测采样设备的进气回路里，这类集成安装的空气过滤结构是保障下游气路元件寿命的核心前置部件，很多现场运维人员容易忽略进气过滤的安装刚性，实际工况里如果过滤元件固定不稳，设备运行产生的持续振动会慢慢磨穿密封面，导致未经过滤的含尘空气直接进入气路，轻则造成阀件卡涩、气缸磨损，重则会让精密流量传感器的测量数据出现漂移，直接影响整套设备的运行稳定性。

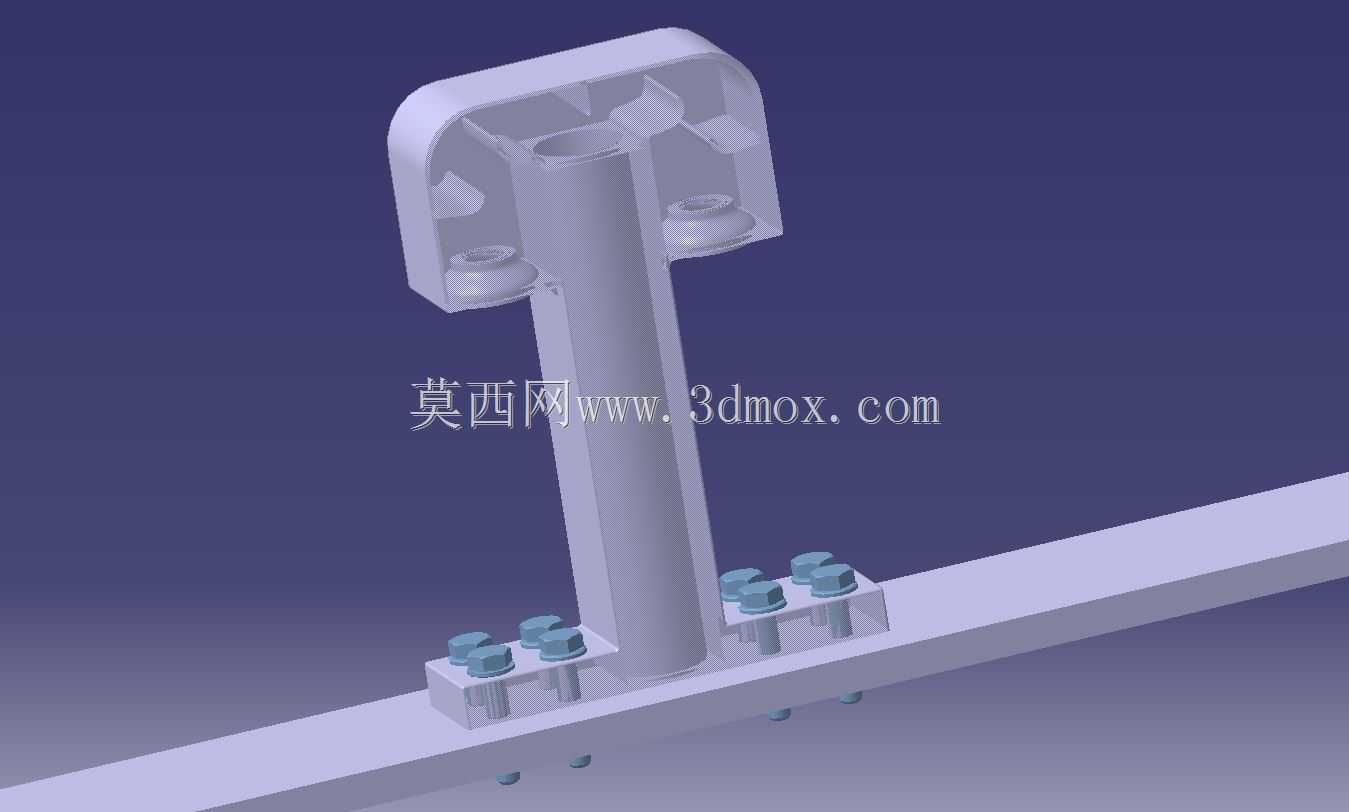

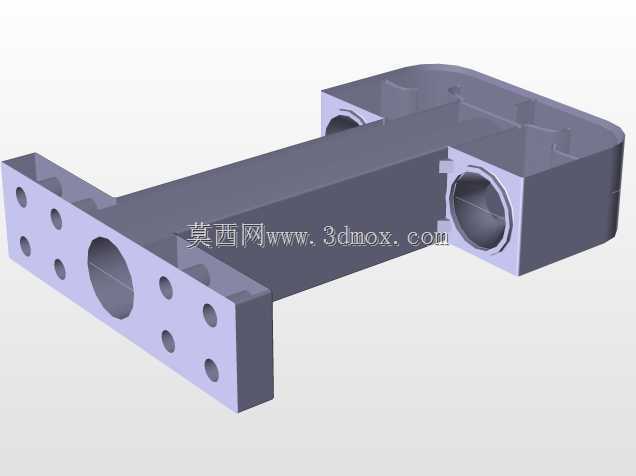

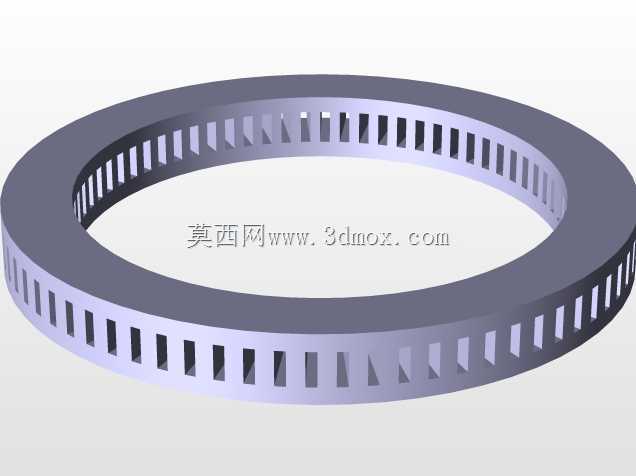

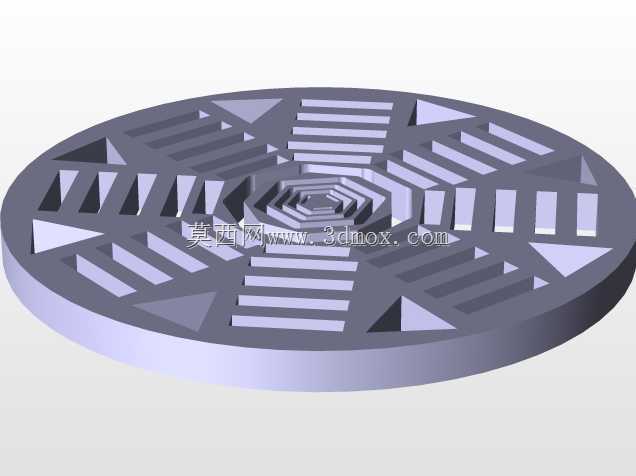

　　这套结构在设计时没有采用常见的法兰对接单独立装的方案，而是把过滤主体的支撑立柱和安装底板做了一体化的结构设计，立柱上端的过滤舱采用圆弧过渡的罩壳结构，既可以减少进气端的紊流阻力，也能避免直角结构处长期积尘形成的卫生死角，罩壳内部预留了标准滤材的安装卡位，不需要额外设计压盖结构，更换滤材时只需要掀开上端的快拆盖板就能完成操作，日常维护的效率比传统螺栓压盖结构提升不少。

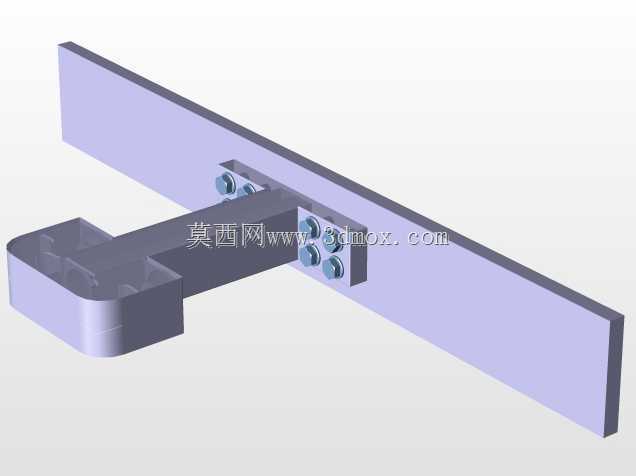

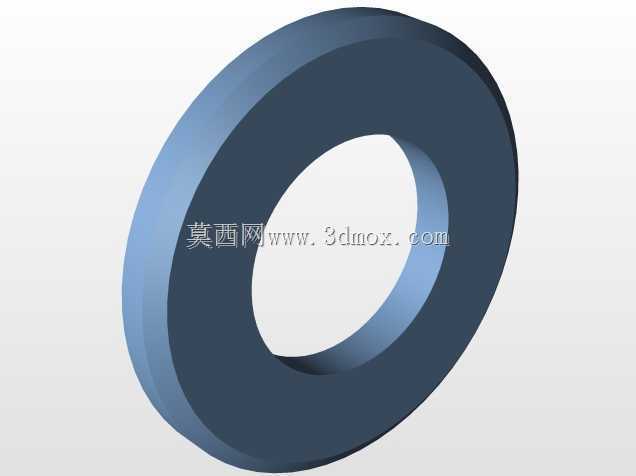

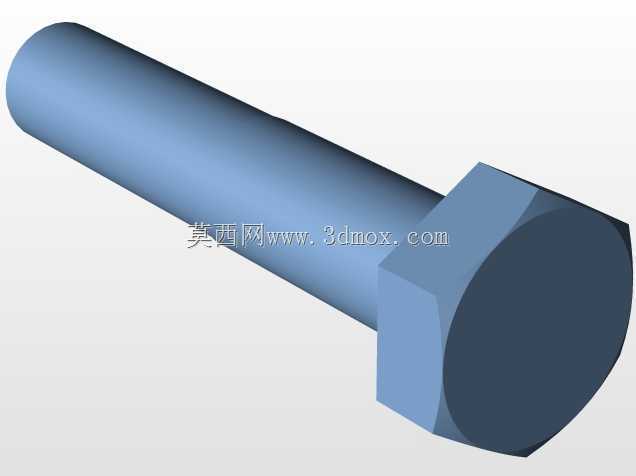

　　安装底板上的固定位采用对称分布的螺栓组设计，每侧设置两组带防松垫片的螺栓安装位，安装时可以根据现场的安装基面平整度，调整每个螺栓的锁紧力矩，避免支撑立柱出现倾斜，保证进气方向和设备气路的进气口保持同轴，减少气路转弯带来的压力损失。从安装边界来看，支撑立柱的高度经过匹配计算，既可以保证过滤舱和安装基面之间留出足够的接管操作空间，也不会因为立柱过高导致整体结构的固有频率落在设备常规运行的振动区间内，避免运行过程中出现共振异响，甚至结构疲劳开裂的问题。

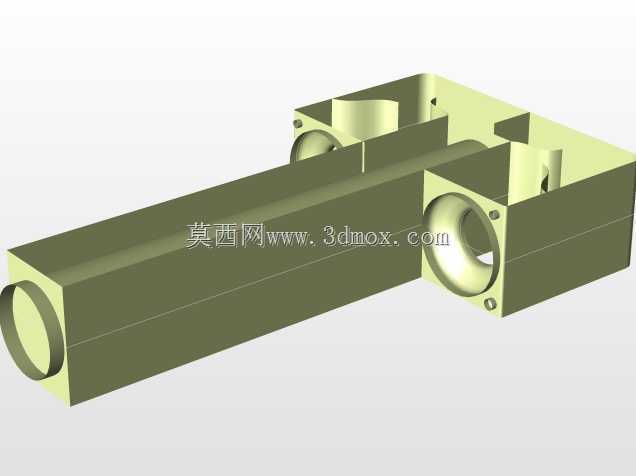

　　实际选型应用时，需要注意这套结构的进气方向是从上端罩壳的侧向开口进风，经过内置滤材过滤后，从立柱内部的流道向下输送到下游设备，安装时要提前核对气路接口的对接方向，避免装反导致滤材的过滤面无法均匀受风，缩短滤材的使用寿命。另外底板上的螺栓孔位间距是按照通用工业安装基面的标准孔距设计的，不需要在现场重新打孔攻丝，直接适配常规的安装型材基面，不管是小型空压机的进气端改造，还是环境采样设备的进气预处理，都可以直接匹配安装，不需要额外做转接板设计。

　　从结构细节来看，立柱和底板的连接位置做了加厚的过渡圆角，这个位置是整个结构的应力集中区，设备运行时的振动载荷、气路的压力波动都会在这个位置产生叠加应力，如果采用直角焊接或者直角注塑的结构，长期运行后很容易在根部出现裂纹，做圆角过渡后可以有效分散应力，提升整体结构的抗疲劳性能。上端罩壳的两侧还预留了小型的安装卡位，可以根据使用需求加装压差检测传感器，实时监测滤材的堵塞情况，当滤材积尘过多导致前后压差超过设定值时，就可以及时提醒运维人员更换滤材，避免因为进气阻力过大导致设备进气不足，出现出力下降的问题。

　　很多工程人员在设计进气过滤结构时，往往只关注滤材的过滤精度，忽略了安装结构的刚性和流道设计，实际上如果安装结构存在设计缺陷，哪怕滤材精度再高，也会因为密封失效、结构共振等问题导致过滤效果打折扣。这套结构把过滤功能、安装支撑、维护便利性做了整合，没有多余的冗余结构，整体零件数量少，不管是采用注塑工艺批量生产，还是采用机加工方式做小批量定制，都能很好的控制加工成本，同时也能满足不同工业场景下的进气过滤安装需求。在实际装配时，只需要先把滤材装入上端罩壳的卡位内，盖好上端的密封盖板，再把整体结构通过底板的螺栓孔固定在设备的进气端基面上，对接好内部的气路通道就可以投入使用，整个装配过程不需要复杂的工装调整，普通的运维人员参照装配说明就可以完成安装和后期的滤材更换工作，不需要专业的结构技术人员到场操作，能有效降低现场的运维成本。
