卧式交流电动机整机结构三维设计

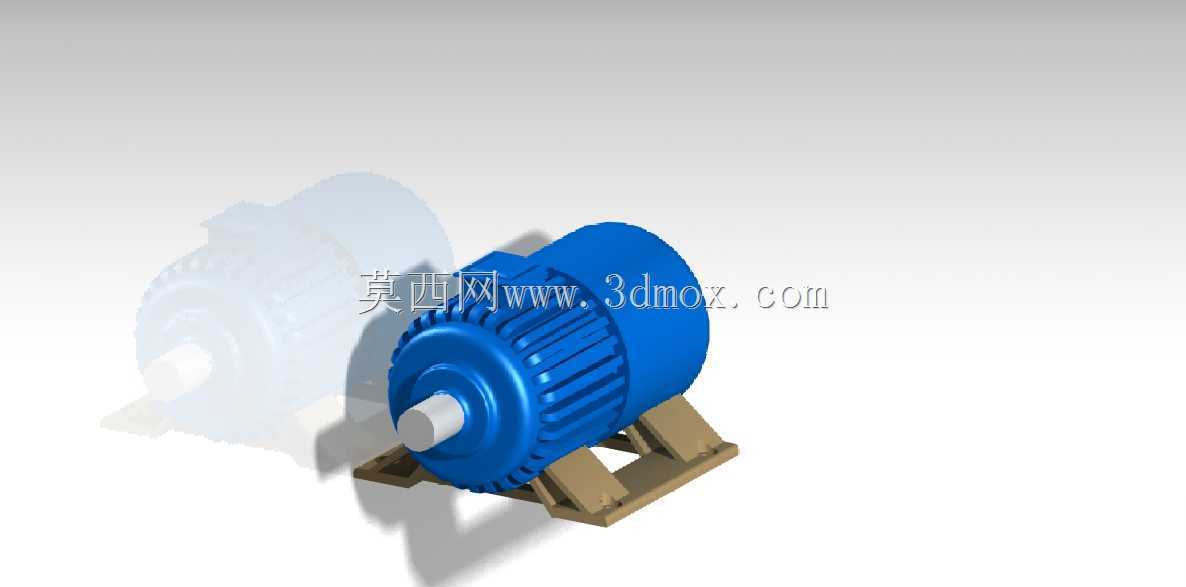

　　这套卧式交流电动机的三维结构，覆盖了整机装配、内部传动关联与外部安装边界的完整表达，在常规工业动力配套场景里，这类电机是产线辅机、输送设备、小型加工机具、通风与流体配套装置里最常见的动力输入单元。从现场布置的实际需求来看，整机采用底脚卧式安装构型，铸铁材质的鞍形底架直接承托筒状机座，底架上预留的四个长圆形安装孔可适配不同孔距的安装基面，在现场对接槽钢机架、焊接底座或者混凝土预埋钢板时，长孔结构能抵消小范围的安装孔位加工偏差，不需要二次扩孔就能完成对位锁紧。

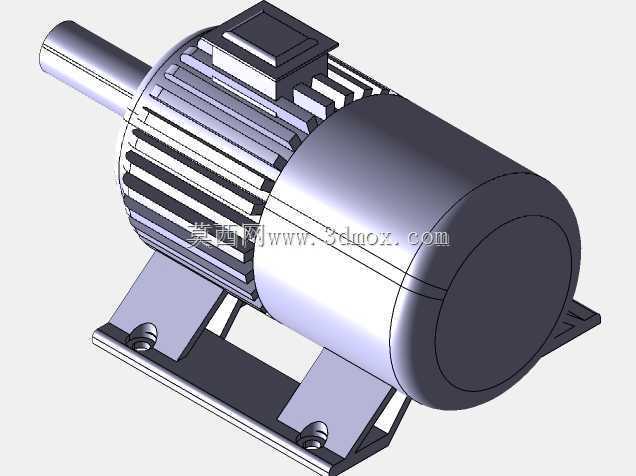

　　从结构拆分的逻辑来看，建模过程中先完成了核心定转子的轴向尺寸链约束：输出轴从前端盖中心伸出，轴伸段采用标准圆柱配合面，配套键槽结构用来传递扭矩，轴肩位置预留了轴承安装位，前后端盖分别通过止口与机座筒体定位，止口配合的间隙在建模时按照常规IT7级公差预留，保证装配后端盖与机座的同轴度，避免转子运转时出现扫膛风险。机座外壳的轴向散热筋是这类封闭式电机的典型特征，沿筒体圆周均匀分布的凸起筋条既增加了壳体与空气的接触面积，也提升了筒身的径向刚性，在电机运行产生电磁损耗与机械摩擦发热时，热量可以通过机壳内壁快速传导到散热筋表面，依靠设备自身运转带动的空气流动完成自然冷却，不需要额外加装强制风冷管路。

　　在功能匹配层面，这款电机的定位是通用工业动力源，适配三相交流供电场景，输出轴的中心高、轴伸直径、键槽尺寸都遵循通用卧式电机的安装互换标准，这意味着在老旧设备改造替换时，只要核对中心高、底脚孔距、轴伸长度三个核心边界尺寸，就可以直接完成整机替换，不需要改动原有设备的安装机架或者联轴器连接结构。建模时特意保留了接线盒的外部轮廓与安装位置，机座顶部的接线腔体可以容纳三相绕组的接线端子，现场布线时电源线从接线盒侧面的格兰头引入，完成相序接线后扣合盒盖即可达到常规防尘防护等级，适配多数干燥无强腐蚀的工业车间环境。

　　从装配关系的设计思路上，整机采用轴向堆叠的装配逻辑：转子组件作为核心运动部件，两端由深沟球轴承支撑在内侧端盖的轴承室里，轴承室的台阶面限定轴承外圈的轴向位置，轴用挡圈限定轴承内圈的滑移空间，保证转子在机座内部的轴向窜动量控制在允许范围内。定子组件压装在机座筒体内壁，绕组端部的空间在建模时做了避让，不会和端盖内侧发生干涉。后端盖外侧预留了风罩的安装卡位，若派生风冷型号可在轴后端加装离心风叶，外部罩入钢制风罩引导气流沿散热筋轴向流动，进一步提升高负载工况下的散热能力。

　　安装边界的尺寸处理上，底脚的支撑面做了凸台加工面设计，实际安装时该平面需要与安装基座的平面贴合，若机架表面存在焊接变形，需要通过垫铁调整水平度，避免电机底脚受力不均导致机座变形、进而卡涩轴承。轴伸端对接负载时，联轴器、带轮或者链轮的轴向定位要贴合轴肩，装配时禁止直接敲击轴伸端面，避免冲击力传递到轴承内部造成滚道损伤。整机的外轮廓尺寸在建模时按照实际比例还原，筒身外径、总长度、底脚宽度的比例关系符合常规中小型异步电机的尺寸规范，在做设备布局三维校核时，可以直接将该电机模型导入产线装配体，核对其与周边防护罩、管线、检修空间的间隙：通常要求电机散热筋外侧与周边遮挡物保留不小于几十毫米的通风间隙，接线盒侧预留足够的开盖接线操作空间，轴伸端对接传动件后要保证传动防护装置能完全覆盖旋转部件，避免现场运维时发生安全隐患。

　　在不同应用场景下，这款电机的安装姿态也可做小幅派生调整，除了标准卧式底脚安装，也可通过派生法兰结构适配立式安装场景，但当前模型呈现的卧式构型是通用性最强的版本，广泛适配皮带输送机、小型水泵、台站传动装置、食品包装辅机等各类需要恒定转速动力输入的设备，结构成熟、零件互换性强，维护时两端轴承、端盖密封件都可快速拆卸更换，不需要专用定制工装。
