汽车车窗升降减速驱动电机总成

　　这套带旋转输出轴的电动车窗电机总成，是乘用车辆门窗玻璃升降系统里的核心执行部件，在整车车门内饰板内部的狭小安装空间中长期服役，直接承担把车载低压直流电能转化为低速大扭矩旋转动力、驱动玻璃升降导轨完成车窗开合动作的功能。日常整车装配场景里，这类电机总成会被布置在车门钣金内腔的预留安装位，输出端直接对接车窗升降器的卷丝筒或者齿轮传动臂，驾驶者按下车门控键后，电机接通车载12V供电回路，通过内置减速机构把高速小扭矩的电机转子转速降到车窗升降所需的低转速区间，输出足够拉动玻璃克服密封条摩擦、自身重力的驱动力，全程运行噪音控制在车门NVH设计允许的范围内，避免升降过程出现异响、卡顿。

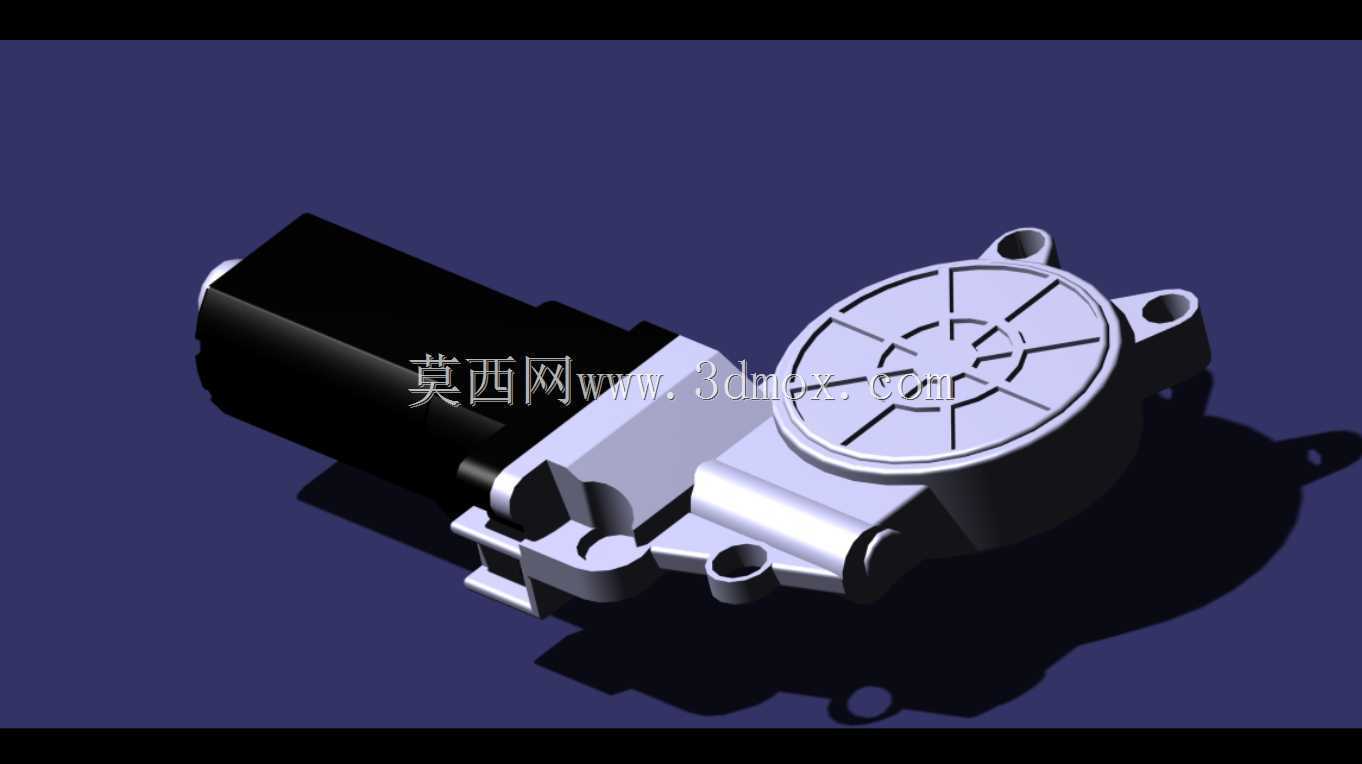

　　从结构设计思路来看，这套总成采用了行业内车窗驱动常用的“高速直流电机+蜗轮蜗杆减速箱”一体化布局：左侧圆柱段是直流驱动电机主体，外壳做了封闭防锈处理，适配车门内腔容易凝露、溅入雨水的潮湿工作环境；右侧圆盘状壳体是减速齿轮腔，内部容纳蜗杆、蜗轮与减速齿轮副，端面上放射状的加强筋沿着壳体轮廓均匀分布，既提升了压铸壳体的刚性，抑制齿轮啮合时的壳体振动噪音，也能在长期承受输出反扭的情况下避免壳体变形。壳体上预留的三个带通孔的安装耳，是直接匹配车门升降器支架的安装边界，安装孔的孔位间距、孔径都按照主流车型车窗升降器的通用安装规范设计，装配时直接穿入固定螺栓即可完成定位，不需要额外加工转接支架。

　　实际选型匹配过程中，工程师首先要核对的就是总成的外形安装边界：电机圆柱段的轴向长度不能超出车门内腔钣金与内饰板之间的预留间隙，避免装配后电机外壳挤压内饰板产生凸起；减速箱侧的三个安装耳的孔位坐标必须和升降器支架的螺柱位置完全对齐，输出轴的轴心高度要和升降器卷轮的输入轴心同轴度控制在允许公差范围内，防止运转时出现轴系别劲、卡滞甚至过载烧机的问题。功能特性上，这类减速电机本身利用蜗轮蜗杆副的自锁特性，在电机断电停止后，蜗轮无法反向驱动蜗杆转动，能够直接锁止车窗玻璃的位置，车辆行驶颠簸、或者外力按压玻璃时，玻璃不会自行下滑，不需要额外加装锁止机构，简化了整个升降系统的零件数量。

　　建模过程中需要重点还原的细节，首先是减速箱壳体上的安装耳过孔的沉台结构，沉台深度要匹配固定螺栓的头部厚度，保证螺栓拧紧后头部不凸出干涉周边的车门拉线；其次是电机主体和减速箱连接位置的定位止口，止口的配合公差决定了电机轴和蜗杆的同轴度，建模时要保留止口的配合间隙标注参考；端盖面上的放射加强筋的厚度、高度都按照压铸工艺的最小壁厚要求设计，避免压铸生产时出现缩孔、充型不满的缺陷。输出旋转轴的轴端做了扁位结构，用来和升降器卷轮的传动孔配合，传递扭矩时不会出现转轴和轮体之间打滑空转的问题。

　　在车门系统的实际工况里，这套电机还要承受低温环境下玻璃密封条变硬、升降阻力大幅上升的过载工况，减速齿轮副的强度设计要预留足够的扭矩余量，壳体的安装耳在承受冲击载荷时不能出现断裂；电机外壳的接插件位置预留了线束对接的安装结构，整车装配时直接对插车门线束即可完成电路连接，防护等级满足车门内的防溅水要求，长期使用不会因为潮气侵入出现内部电路短路。整个总成的结构高度集成，把驱动动力、减速增扭、自锁锁止、安装固定几项功能整合在同一个紧凑壳体内，在有限的车门空间里实现了车窗升降的全部驱动需求，结构成熟可靠，是汽车车身附件里非常典型的小功率减速驱动部件。
