汽车双叉臂独立悬架结构总成

　　这套结构呈现的是汽车底盘中典型的双叉臂式独立悬架总成，左右两侧通过车架连接段形成对称布置，核心承载与导向部件包含上摆臂、下摆臂、转向节、轮毂轴承单元、螺旋弹簧与减震器组件。双叉臂悬架在乘用车与高性能车型中应用广泛，其上下两根横向摆臂分别承担车轮跳动过程中的纵向与横向导向，能够在车轮上下运动时精准约束轮距、外倾角与前束的变化轨迹，相比麦弗逊结构拥有更高的侧向刚度与运动学可控性，常见于运动型轿车、越野车辆以及需要兼顾操控稳定性与承载能力的底盘平台。

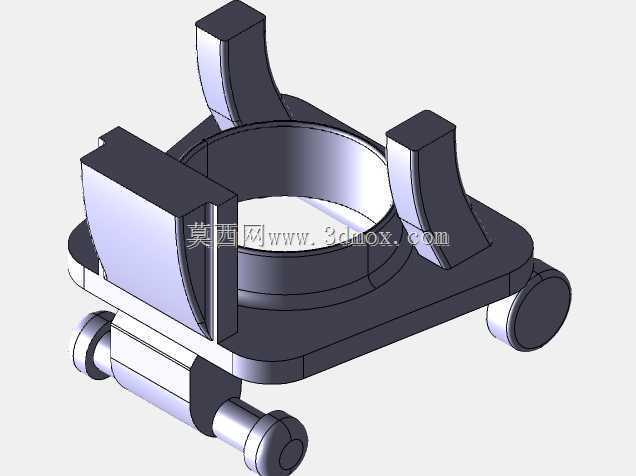

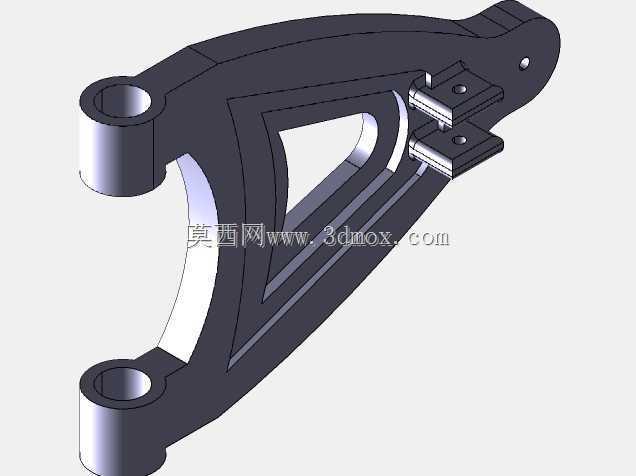

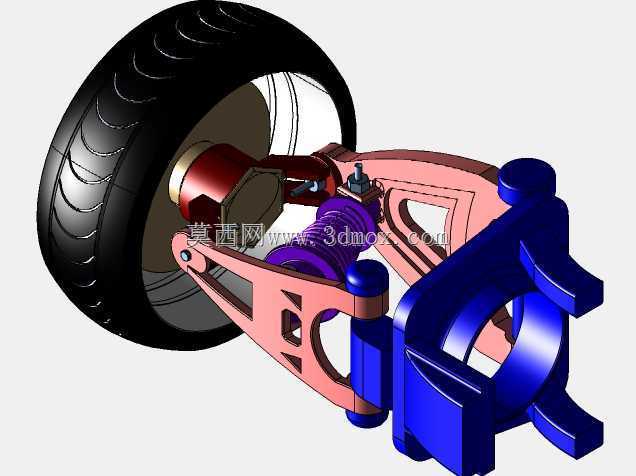

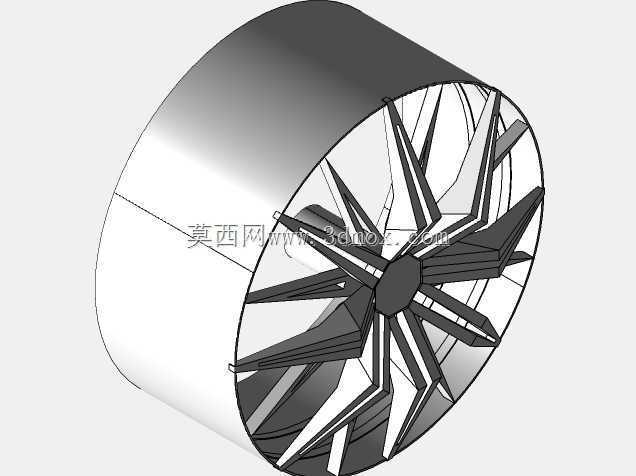

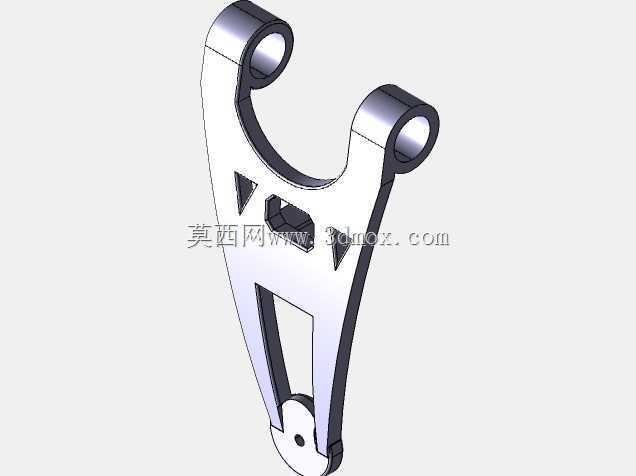

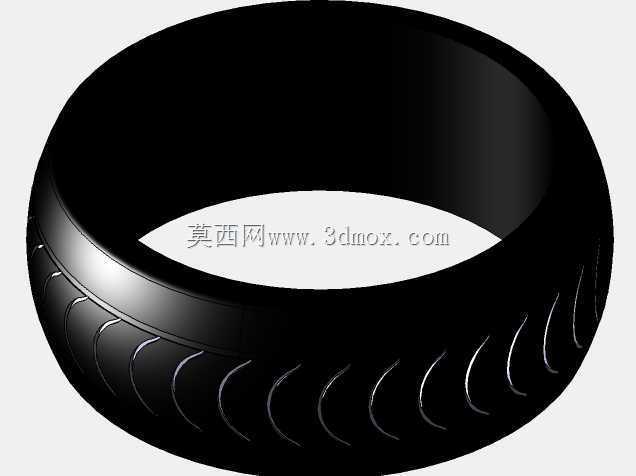

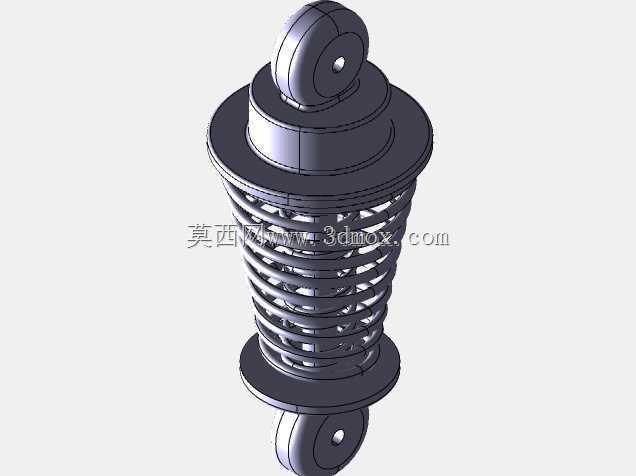

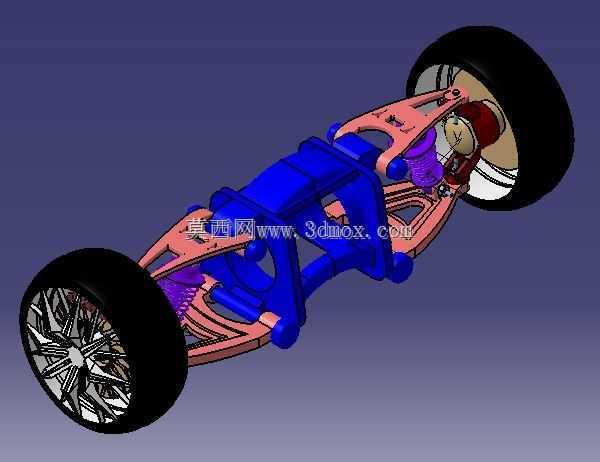

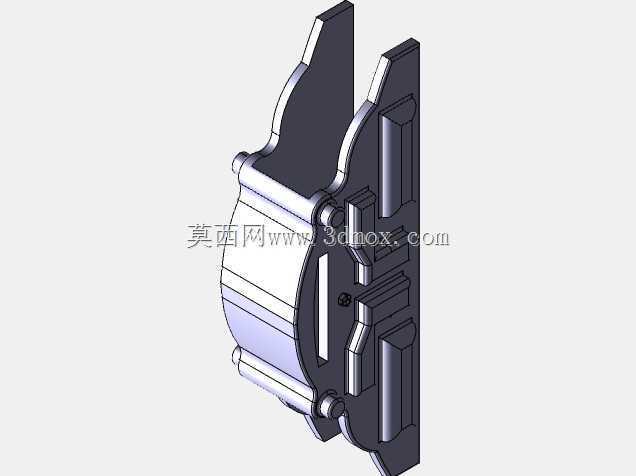

　　从实际用途来看，该总成负责连接车轮与车身承载结构，传递驱动力、制动力、侧向转向力以及路面冲击载荷，同时通过弹性元件与阻尼元件衰减振动，保证轮胎在不同路面工况下的接地性能。模型中粉色构件为上下叉形摆臂，蓝色部分为副车架及车身连接基座，紫色部件对应螺旋弹簧与减震阻尼单元，红色区域为转向节与轮毂连接部位，黑色部分为轮胎与轮辋总成。摆臂端部均预留铰接点位，可通过衬套或球铰与副车架、转向节相连，装配关系清晰，能够直接用于悬架硬点校核与运动干涉检查。

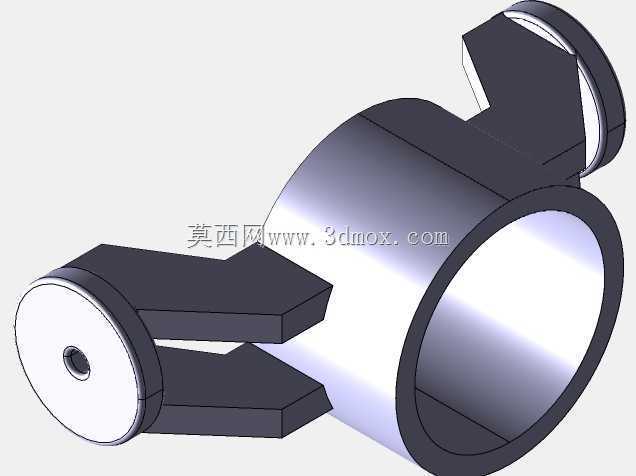

　　设计思路上，双叉臂结构的关键在于上下摆臂铰接点的空间布置。上摆臂通常长度短于下摆臂，当车轮受路面激励向上跳动时，两根摆臂绕各自转轴摆动，可使车轮产生预设的外倾角变化，在侧倾工况下让轮胎接地面尽可能保持贴合路面，提升过弯极限。下摆臂承担主要的纵向与横向载荷，因此截面多采用冲压焊接或铸造盒形结构，兼顾强度与轻量化；上摆臂更多负责定位与侧向约束，结构可相对紧凑。转向节作为摆臂、减震器、轮毂与转向拉杆的交汇部件，受力状态复杂，模型中其与球销、轴承座的配合边界均有体现，可用于校核安装面与周边部件的间隙。

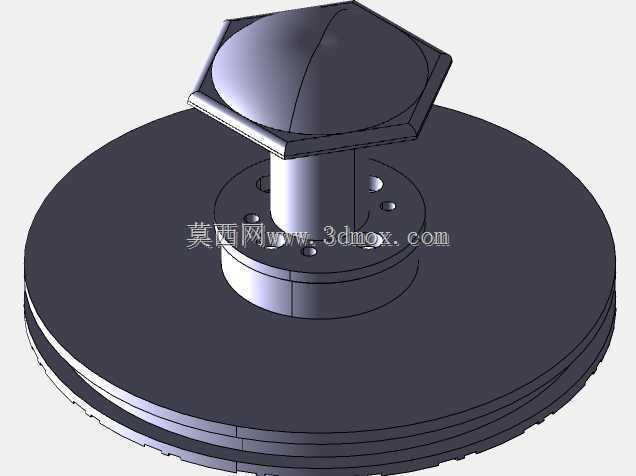

　　外形与安装边界方面，总成沿车轮轴线左右对称展开，轮距方向以两侧轮胎外缘为最大宽度边界，高度方向从副车架底部安装面延伸至轮胎顶端，前后方向则受摆臂摆动行程与减震器倾斜角度约束。副车架上的安装孔位用于与车身纵梁或底盘横梁固定，需保证装配时减震器上端支座、摆臂前后衬套点位与车身数据一致；轮毂端面对接制动盘与轮辋，转向节摇臂位置预留转向拉杆连接球头，弹簧与减震器采用一体式滑柱布置时，其下端通常固定于下摆臂或转向节支座，上端通过顶胶与车身塔座连接。

　　在工程应用中，该类三维结构可用于悬架K&C特性分析前期的硬点搭建，也可作为总布置阶段检查轮胎跳动包络、制动系统间隙、转向拉杆运动干涉的参考依据。建模时需重点关注摆臂铰接轴线的空间角度、球铰中心位置以及减震器行程与弹簧压缩量的匹配，避免在极限跳动工况下出现部件碰撞或衬套偏摆超限。对于底盘设计人员而言，清晰的分件表达能够帮助区分承载件、弹性件与转动件，进而在结构改型时快速判断载荷传递路径，为轻量化开孔、衬套刚度匹配以及四轮定位参数设定提供直观的结构基础。
