汽车白车身侧围冲压加强支撑构件

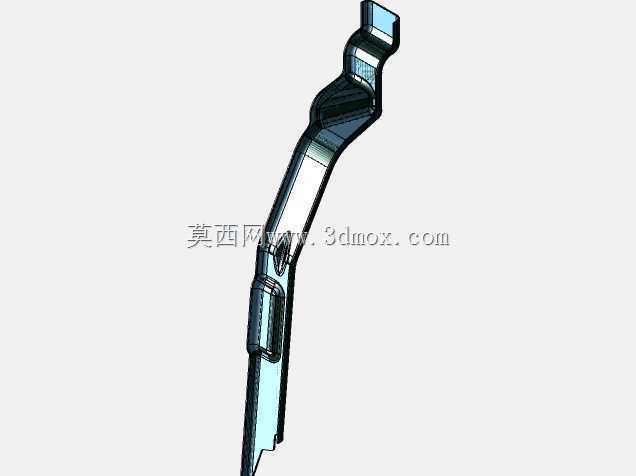

　　在整车焊装线的工位规划阶段，侧围区域的钣金支撑件往往是决定门洞密封面、车门铰链安装面精度的关键环节，本次梳理的这款长条形冲压钣金件，正是白车身侧围总成里承担局部刚度补强与安装点位承接的典型构件。从现场装车的实际工况来看，这类零件布置在侧围内板与B柱、门槛梁衔接的狭长空腔内，既需要在车门反复开闭的交变载荷下抑制钣金局部颤振，也要为线束卡扣、内饰安装卡脚提供可靠的附着基底，部分延伸段还会参与侧碰力的传导路径，把立柱区域受到的冲击载荷逐步分散到门槛与地板横梁上，避免局部应力集中造成焊点撕裂。拿到这类零件做结构拆解时，首先要关注的就是它的变截面走向：整条构件沿着侧围的曲面轮廓连续弯折，没有采用平直等截面的简易设计，

　　每一段折弯角度都严格匹配周边内板的型面，装配后两者可以形成贴合的空腔腔体，不用额外增加补强板就能获得远超单片钣金的抗弯模量。零件上预留的多处异形开孔与翻边结构，并不是单纯的减重设计——边缘的翻边高度经过反复校核，在冲压成型时可以控制材料流动，避免狭长区域出现起皱或拉裂，装车后这些翻边又能充当涂胶的导流槽，让结构胶沿着预设路径均匀填充，不会在焊装压合时被挤压溢出到外观面。靠近两端的安装点位做了局部的型面凸起，对应的是螺栓连接与点焊的作业空间：凸起的平面度公差控制在很小的范围，保证焊接电极可以垂直贴合板面，不会因为接触面倾斜出现虚焊，螺栓过孔周边的余留间隙也充分考虑了白车身焊装后的公差累积，总拼工位上即使侧围内板存在小幅的焊接变形，

　　这个支撑件依然可以顺利落位，不需要强制敲打装配。做三维建模的时候，不能只把它当成单一的钣金件来处理，要同步带入周边的边界条件：外侧要留出与侧围外板之间的涂装间隙，保证电泳液可以在空腔内顺利循环，不会出现排液死角导致后期锈蚀；内侧要核对与内饰板、车门密封条的距离，车辆在高温暴晒下内饰件发生热膨胀时，也不会和这个金属支撑件发生硬接触产生异响。零件的狭长走向决定了它对冲压回弹非常敏感，设计阶段就把多处加强压筋布置在折弯圆角附近，这些细小的压筋沿着零件长度方向断续分布，既不会大幅增加整体重量，又能有效约束冲压后的回弹变形，让成型后的零件型面和数模偏差控制在焊装夹具可吸收的范围内。从装配顺序上来说，

　　这个零件通常在侧围分拼工位就和内板焊接成总成，焊接点位避开了后续主线的补焊空间，夹具定位销直接穿过零件上的两个主定位孔，先约束住整条构件的空间姿态，再沿长度方向依次补焊点，焊接热影响区被分散到多个区域，不会因为局部热量集中造成整条支撑件弯曲变形。在整车耐久测试的工况里，这个构件要同时应对车门关闭的冲击、车辆过颠簸路面的扭转振动，还有侧面柱碰时的瞬间载荷，它的料厚选择和折弯圆角匹配都经过多轮迭代：圆角过小会造成应力集中，在交变载荷下容易出现疲劳裂纹，圆角过大则会损失局部支撑刚度，让车门安装区域出现不必要的形变。建模过程中还要特别留意零件边缘的包边与缺口位置，这些缺口是为了避让隔壁工位的焊枪通道，预留的操作间隙刚好满足焊枪电极头的进出，不会在自动化焊装时发生枪体与钣金的干涉。对于从事白车身结构设计的工程师来说，这类看似细长的支撑件，恰恰最能体现钣金结构设计的细节功底，每一处型面变化、每一个开孔位置都同时兼顾成型工艺、装配操作与长期耐久性能，没有多余的冗余结构，也没有遗漏任何一处实际工况的使用需求。
