六旋翼直升机机身结构三维设计

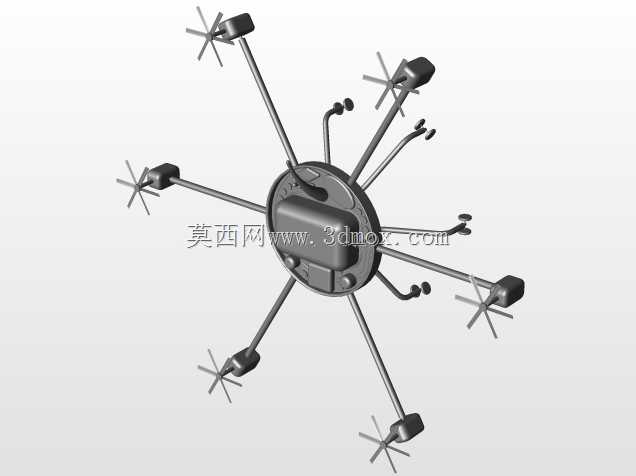

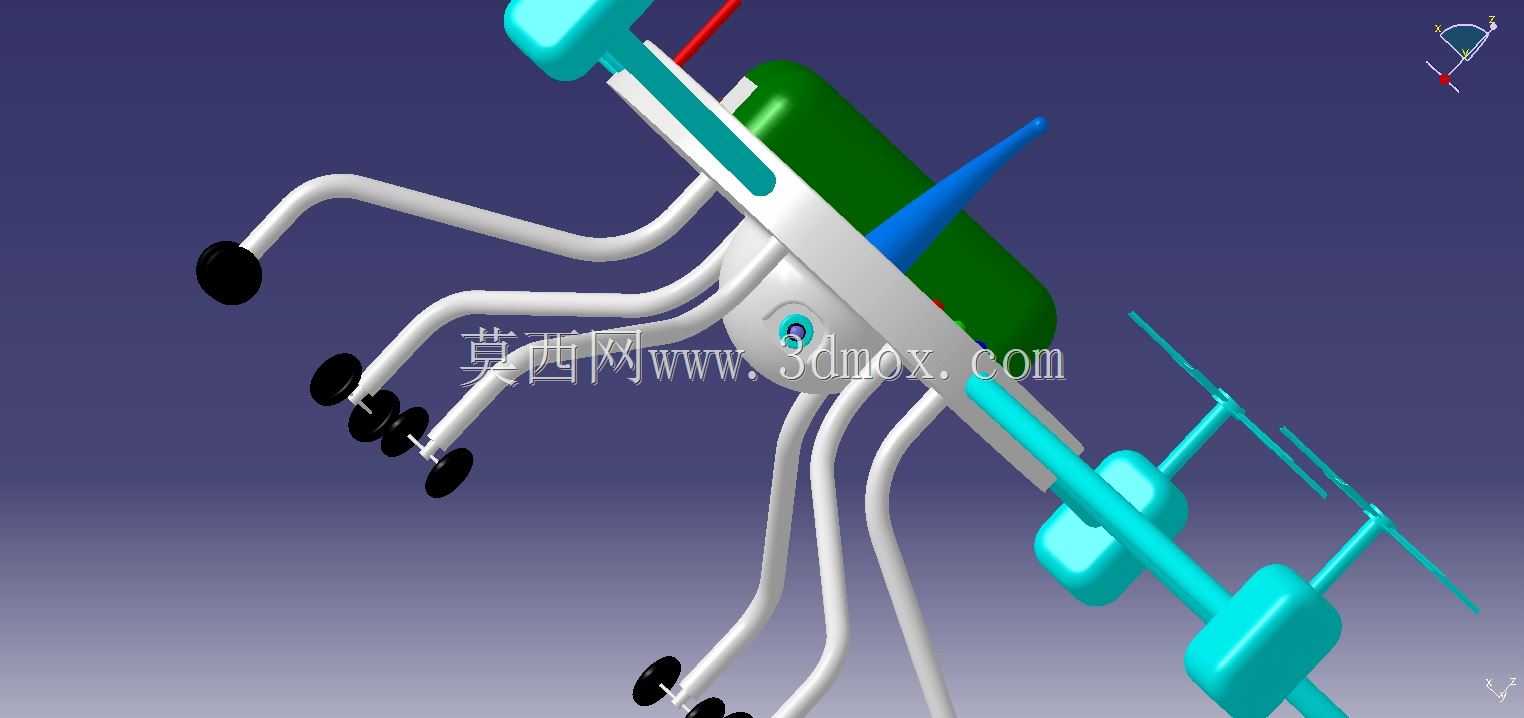

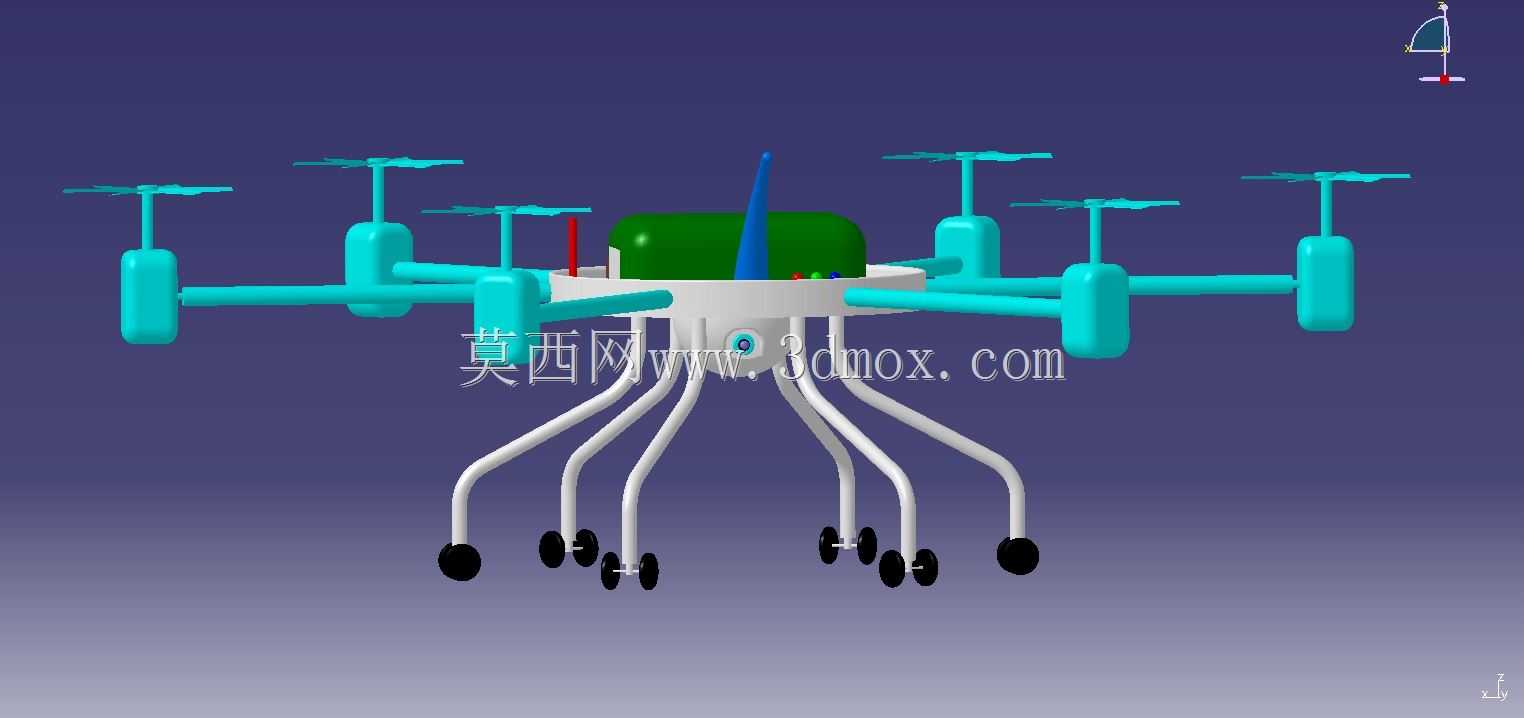

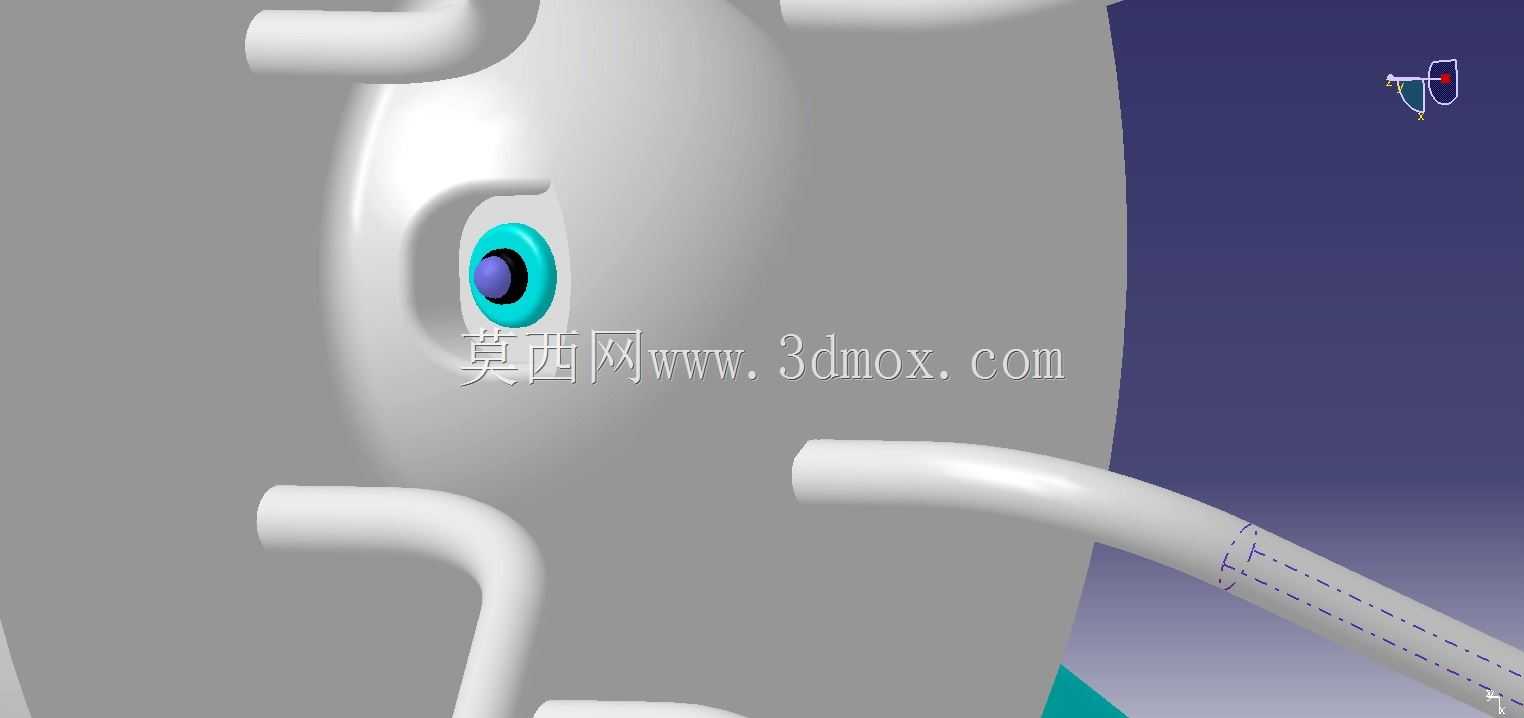

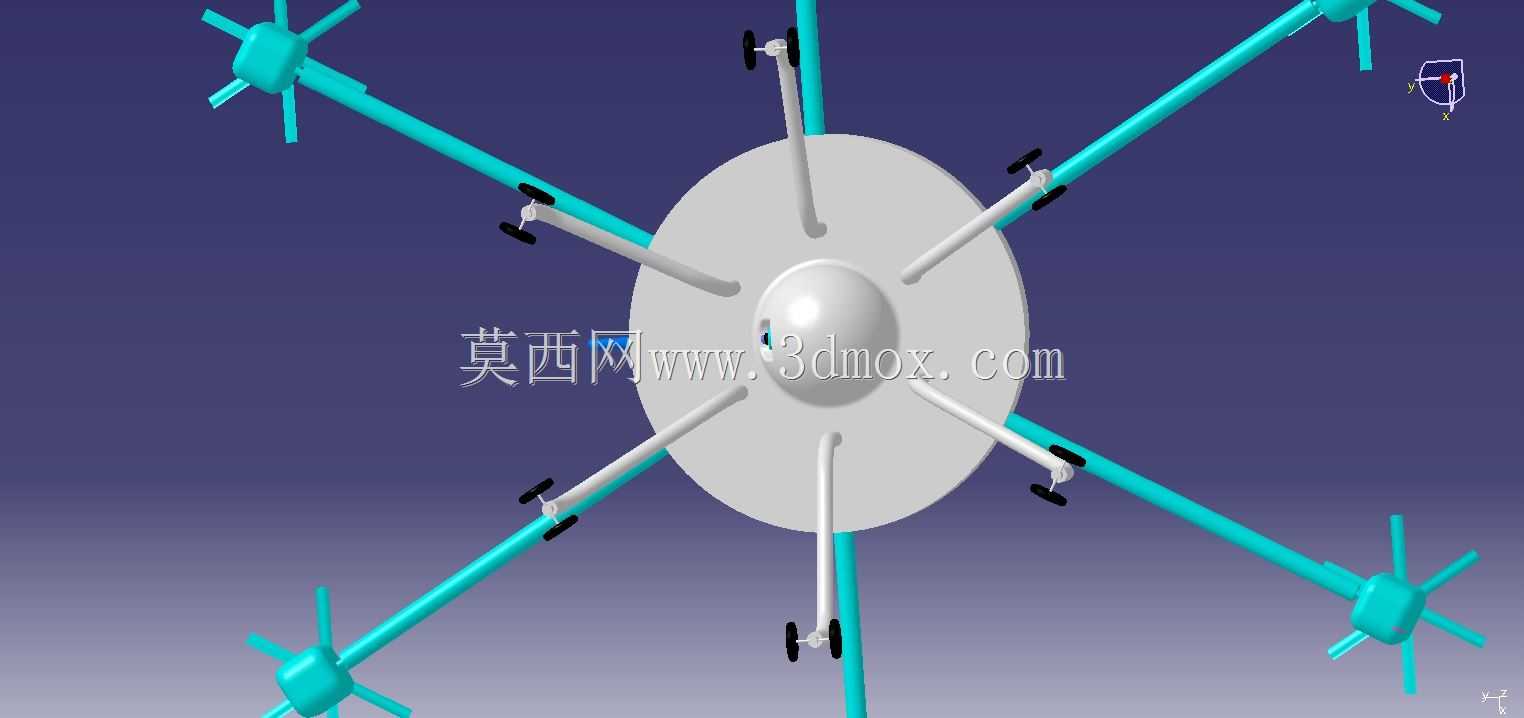

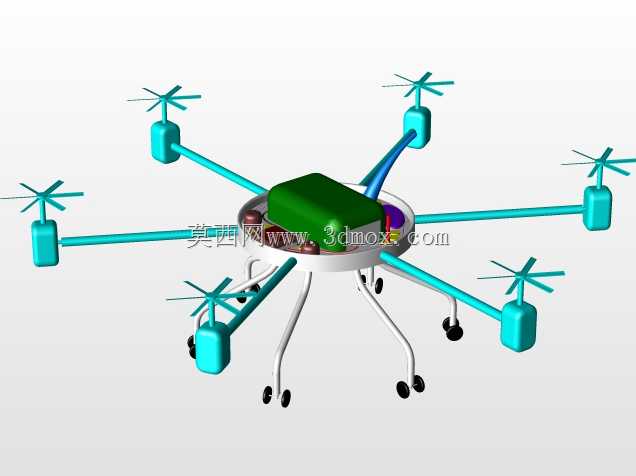

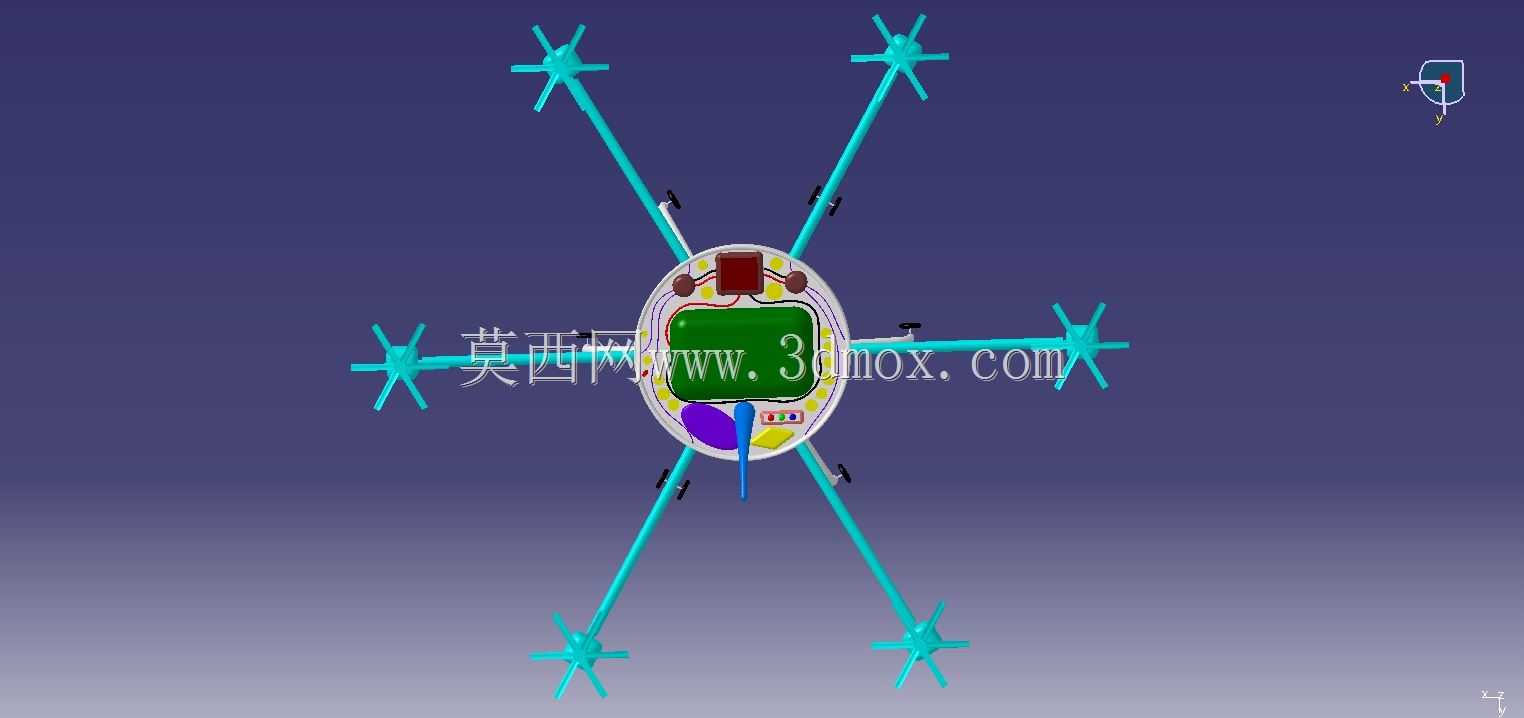

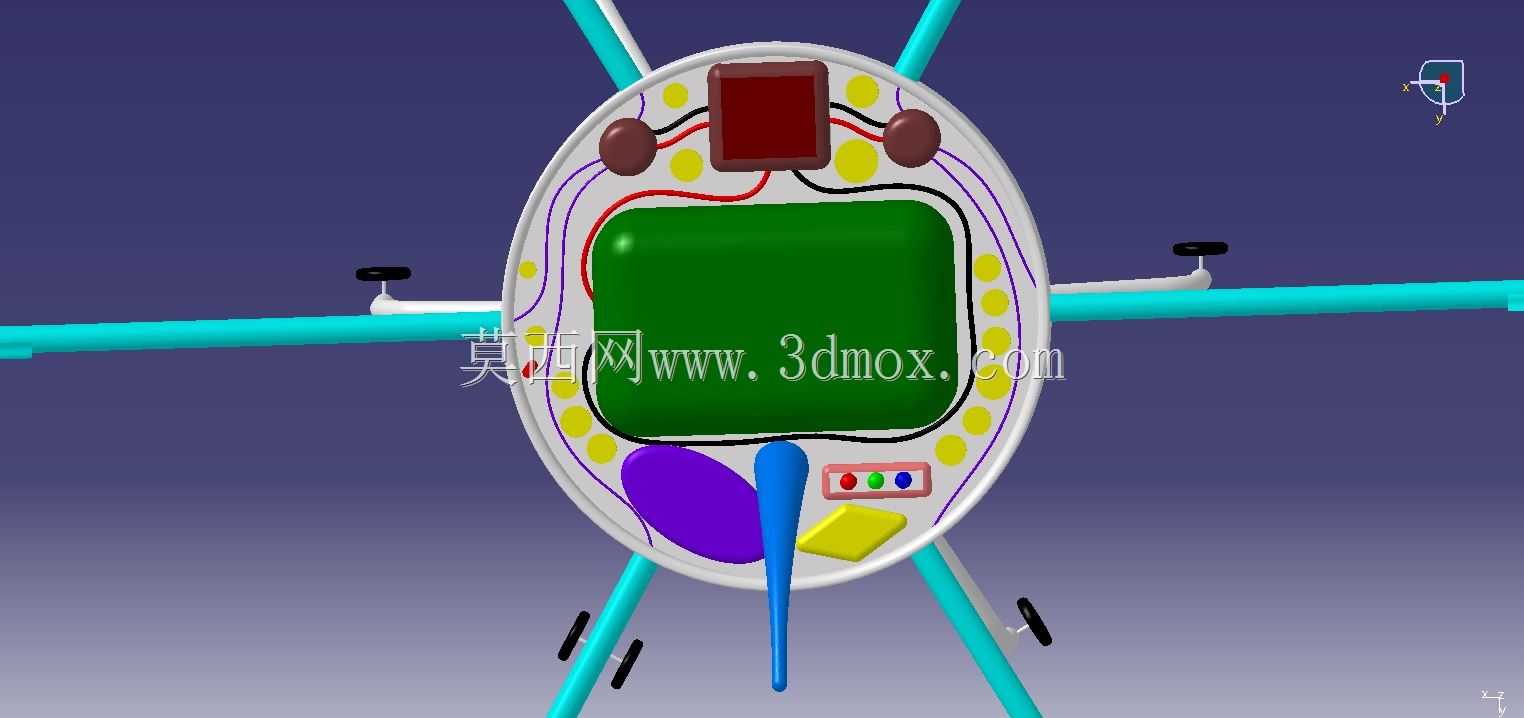

在旋翼类飞行器的结构设计工作中，多旋翼布局的直升机机身构型需要兼顾多组动力单元的安装定位、飞行过程中的气动阻力控制、内部载荷舱的空间预留，以及整机重心的配平需求，本次完成的六旋翼直升机结构设计，针对六组旋翼的排布特点做了针对性的结构优化。从实际应用场景来看，这类六旋翼构型的直升机既可以承担低空短距离的物资投送任务，也可通过挂载不同任务模块完成低空巡检、航测作业等工作，相比四旋翼构型，六组旋翼的动力冗余度更高，单组动力出现异常时仍能维持可控飞行姿态，作业安全性更有保障。设计过程中首先确定了六组旋翼支撑臂的安装基准，所有支撑臂的连接点位均围绕机身中心对称排布，相邻支撑臂的夹角保持均等，确保旋翼转动时的气流不会产生过度干扰，同时支撑臂与机身主体的连接位置做了局部加强，避免飞行过程中支撑臂受振动载荷出现结构疲劳。机身主体采用流线型曲面构型，在保证内部足够容纳飞控模块、动力电池、载荷挂载接口的前提下，尽可能缩减迎风面的投影面积，降低前飞过程中的气动阻力，机身侧面预留的传感器安装窗口，做了与曲面齐平的结构设计，避免突出结构产生额外的紊流影响飞行稳定性。从安装边界来看，六组旋翼支撑臂展开后，整机的最大外接圆尺寸需要匹配常规低空作业的空域限制，支撑臂可根据运输需求做折叠结构的拓展设计，折叠后机身整体尺寸能够满足小型运载工具的装载要求。机身下部预留的载荷挂载接口，采用标准的快装结构设计，可适配不同重量的任务载荷，挂载点的位置经过重心配平计算，确保挂载不同载荷时整机重心始终落在旋翼升力的合力中心范围内，避免飞行过程中出现姿态偏移。机身曲面的过渡区域均做了圆角处理，既能够降低飞行过程中的风阻，也能避免尖锐结构在地面搬运过程中造成磕碰损伤，旋翼支撑臂的管径选择经过结构强度校核，能够承受旋翼转动产生的交变载荷，同时尽可能降低自身结构重量，提升整机的有效载荷占比。设计过程中没有做额外的外观渲染处理，保留了结构设计的原始曲面特征，方便后续设计人员直接在此基础上做结构细节优化、零部件拆分以及工程图的导出工作，也可直接导入仿真模块做气动仿真、结构强度校核等后续分析工作。
