UJ型十字万向节轴承结构三维设计

　　十字万向节轴承是传动轴系中补偿角向偏移、传递旋转扭矩的核心铰接部件，常见于重载车辆传动、工业设备万向联轴、特种作业装备的动力传递链路中。这套UJ规格十字轴承的三维结构，围绕四个正交布置的轴颈承载端展开，中心十字基体作为力流交汇核心，四个轴颈沿空间十字方向向外延伸，每个轴颈上依次布置滚道承载段、密封限位槽与端部配合面，轴颈外部套装带滚针承载结构的轴承外圈，外圈与配套叉耳的安装孔形成过盈或过渡配合，将十字轴工作时的相对摆动转化为滚针的滚动摩擦，大幅降低铰接位置的转动阻力与磨损速率。

　　从实际装机场景来看，这类十字轴承两端分别接入两组传动叉耳，当输入轴与输出轴存在安装夹角、运行中出现相对角位移时，十字轴可在四个轴承外圈内部同步小角度摆动，在持续传递扭矩的同时补偿两轴之间的角度偏差，避免刚性轴系因不同心产生附加弯矩、轴系扭振甚至断轴故障。在重载传动工况下，十字轴的四个轴颈会同时承受径向交变载荷，扭矩从一侧叉耳通过两个对向轴承外圈传递到十字轴基体，再经由另外两个正交方向的轴承外圈传递到另一侧叉耳，力流在中心十字区域呈正交交汇状态，因此中心过渡位置做了大圆角加厚处理，避免直角应力集中在反复冲击载荷下产生疲劳裂纹。

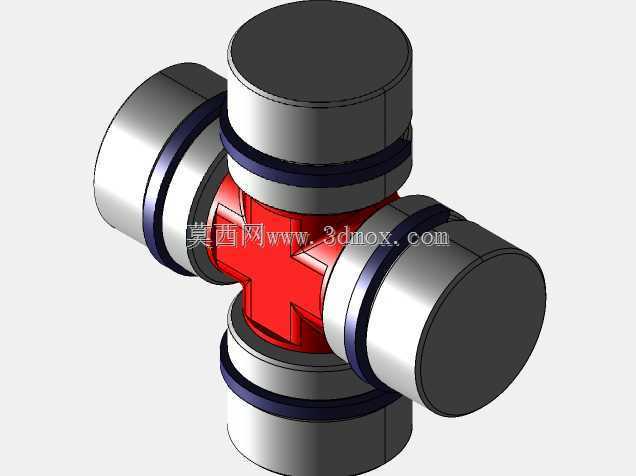

　　结构设计层面，轴颈与外圈之间预留的滚针排布空间经过匹配校核，滚道表面的硬化层区域在三维模型中通过轴颈分段台阶明确区分，密封槽布置在轴颈靠近外端面的位置，槽内可装入橡胶油封或挡圈，阻挡外部泥沙、粉尘进入滚道，同时防止内部润滑脂在高速摆动过程中甩出。轴承外圈的外圆柱面为安装基准面，外径公差按照传动叉耳的安装孔配合要求设定，外圈端面设置限位台阶，装入叉耳孔后可通过孔用挡圈或者端盖实现轴向定位，防止轴承在交变轴向力作用下从叉耳孔中脱出。十字轴的中心本体在四个轴颈交汇位置做了等强度加厚，红色标识的中心区域轮廓平滑过渡，没有尖锐转角，既保证整体刚性，又控制不必要的重量增量。

　　安装边界方面，整套十字轴承的最大外轮廓由四个正交外圈的外端面限定，相对两个外圈端面的总宽度为万向节的安装跨距，选型时该尺寸需要与两侧传动叉耳的内开裆宽度匹配，叉耳上的轴承孔中心距必须与十字轴两对轴颈的中心距完全一致，装配后两个叉耳可分别绕十字轴的两个正交轴线自由摆动，摆动角度范围由叉耳内侧与十字轴中心本体的干涉间隙决定，设计阶段通过三维装配模拟可提前校验最大摆角下零件是否发生磕碰。轴颈端部的密封槽宽度、深度以及外圈的轴向长度都预留了标准密封件与挡圈的安装空间，维护时可拆开叉耳端盖取出整套轴承，更换磨损的滚针、密封件或者整体替换十字轴组件，不需要改动相邻传动轴的主体结构。

　　针对多粉尘、重载冲击的使用场景，该结构在滚道外侧设置的多层限位结构可有效阻挡硬质颗粒进入摩擦副，轴颈表面的高硬度区域与韧性中心基体结合，既保证滚道接触位置的耐磨性能，又让十字核心区域具备足够的抗冲击韧性，避免整体淬火导致零件脆断。三维建模过程中所有配合面、台阶、槽位都按照实际加工逻辑拆分特征，圆角、倒角位置完整还原工艺细节，可直接用于传动系统的装配干涉校验、运动摆角模拟以及后续工程图纸的派生输出，为万向传动装置的选型适配、结构优化提供直观的数字化参照。
