SKF6001深沟球轴承三维结构

　　深沟球轴承是旋转支承系统里使用频率最高的一类基础件，6001属于轻系列薄壁尺寸段，在小功率传动、伺服输出端、轻型输送辊筒、小型泵轴、电动工具以及实验台架中经常出现。它的核心作用不是单纯把轴托住，而是在轴承受径向载荷的同时，兼顾一定比例的双向轴向载荷，把旋转件与固定机座之间的摩擦阻力压低，并约束轴系在规定的径向和轴向边界内运动。

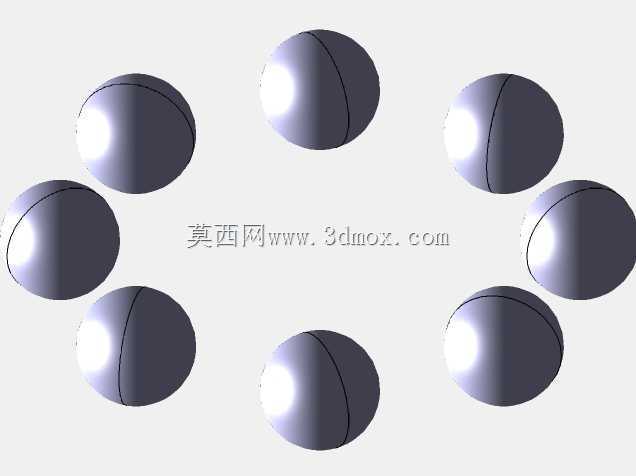

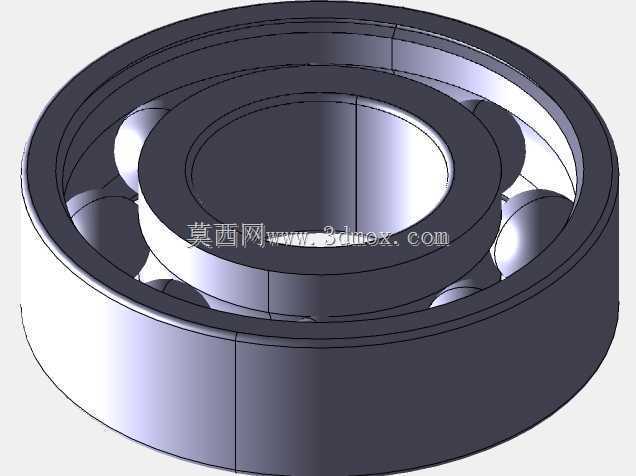

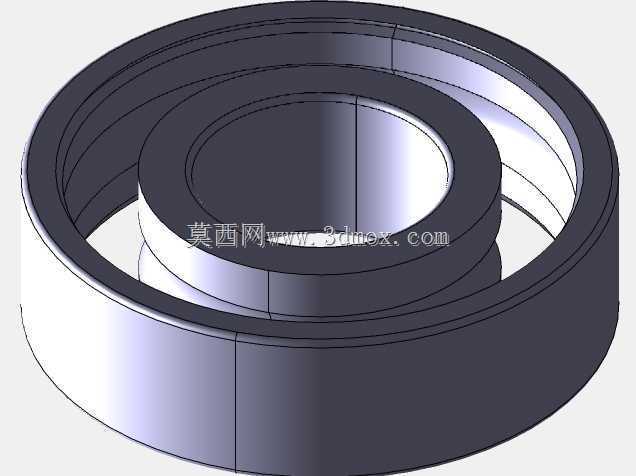

　　从结构拆解来看，这套模型完整呈现了内圈、外圈、滚动钢球和保持架之间的配合关系。内圈随轴转动，外圈通常装入轴承座或机壳孔内保持固定；滚道并非简单的直角槽，而是沿钢球曲率形成连续圆弧沟道，沟道曲率半径略大于钢球半径，使钢球在受载时形成合理的椭圆接触区，既避免点接触造成应力峰值过高，又能控制滚动体自旋和差动滑动。钢球沿圆周均匀分布，保持架将相邻滚动体隔开，防止球与球在公转过程中直接接触摩擦，同时让各球受力间隔趋于一致。

　　6001的公称内径为12mm、外径28mm、宽度8mm，属于12mm轴径配套的常见规格。选型和布局时，不能只看这三个名义尺寸，还要把安装边界一起纳入校核。轴与内圈的配合通常根据载荷方向、内圈旋转状态和载荷波动程度选取过渡或小过盈配合；座孔与外圈则常采用较松的配合，以便补偿热膨胀并方便装配。轴肩和座孔挡肩高度不能超过内、外圈倒角允许范围，否则装配时会顶住圆角，造成轴承无法贴靠定位面；同时挡肩也不能过低，否则轴向定位面积不足，受轴向力时容易产生压痕或倾斜。

　　在实际设备中，6001轴承多用于空间紧凑、载荷中等偏低的位置。比如小型同步带传动张紧轮、编码器支承轴、微型风机转子、纺织机械导辊、食品输送线从动辊以及自动化设备中的轻载摆轴，都可能采用这一尺寸段。它的优势在于结构简单、摩擦系数低、对中性好，并且可以通过脂润滑实现较长时间免维护。若转速较高，需要校核极限转速、润滑方式和保持架稳定性；若环境中存在粉尘、水汽或切削液，则应在轴承外侧增加密封圈、挡油环或迷宫结构，不能把裸露轴承直接置于污染环境中。

　　建模时需要重点表达滚道与钢球的几何关系。内圈外径和外圈内径上的沟道位置决定了钢球中心圆直径，也就是轴承设计中的节圆参数；钢球直径、球数和沟道曲率共同影响接触角、承载能力和装配可行性。深沟球轴承在无轴向载荷时接触角接近零，当受到轴向力后，钢球与沟道接触区会产生一定接触角，因此它能承受不大的双向轴向载荷，但不能替代角接触球轴承去承担高刚度、高精度或较大倾覆力矩的场合。

　　装配关系上，模型应体现内圈与轴、外圈与座孔的同轴约束，钢球位于内外滚道之间，保持架兜孔包住钢球并留出适当间隙。保持架的作用常被初学者忽略，实际上它不仅分隔滚动体，还引导钢球进入和退出承载区，在空载或惯性转动阶段避免滚动体无序堆积。若保持架兜孔间隙过小，热膨胀后可能卡滞；间隙过大，则钢球运行噪声和冲击会增加。

　　从工程图和三维检查角度看，轴承宽度方向的安装空间要预留压装、拆卸和润滑维护余量。采用内圈过盈安装时，压力应直接作用于内圈端面，不能通过钢球和外圈传递压装力；拆卸时也应使用拉马作用于内圈，避免滚道受压产生压痕。外圈装入座孔时，要保证孔口倒角顺畅、清洁无毛刺，轴承就位后端面与挡肩贴合，不能出现单边靠紧或倾斜。

　　对于轴系设计人员来说，6001这类轻系列轴承的刚度和承载能力不如同内径的重系列型号，因此在布置时通常成对使用或与其他支承组合，以降低单套轴承的弯矩影响。若轴上存在带轮、齿轮或联轴器悬臂载荷，应尽量让载荷作用点靠近轴承，缩短悬臂距离；若温升明显，还要考虑轴热伸长后外圈轴向游动空间，避免轴承被轴向夹紧后产生附加预载荷。

　　这套三维结构把轴承内部滚动体、滚道和保持架的空间关系直观展开，适合用于轴系装配校核、安装空间检查、机构演示以及维修培训。通过它可以清楚看到轴承并非一个简单的标准圆柱件，而是由多组精密曲面和滚动接触副构成的支承单元；在设备设计中，其尺寸边界、配合方式、润滑密封和载荷方向都需要与周边结构同步考虑，才能保证旋转机构运行平稳、寿命可靠。
