冲击式水轮机叶轮叶片结构设计

　　冲击式水轮机属于水力发电与能量转换领域中典型的高水头小流量机型，其核心做功部件就是沿轮盘圆周均布的水斗式叶片。该结构的工作逻辑并不依赖水流的持续充满流道，而是依靠喷嘴射出的高速自由射流，精准冲击到每一个水斗的分水刃上，再由水斗内凹曲面将水流平滑分流、转向并反向排出，把水流的动能尽可能多地传递给转轮，从而带动主轴旋转输出机械能。这种作用方式决定了叶片的几何形状直接决定整机效率：分水刃必须位于射流中心线上，两侧勺形曲面需对称过渡，避免射流偏斜造成单侧受力；水斗出口边缘要留出合理的排水间隙，防止已做功的回水飞溅干扰后续水斗，也避免相邻叶片之间形成水流阻塞。

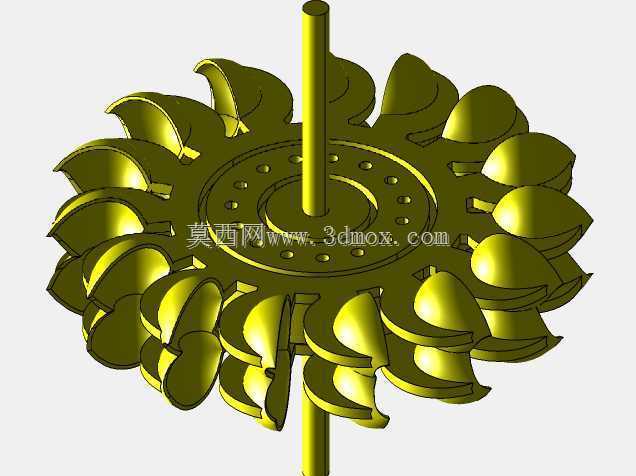

　　从建模思路看，转轮主体采用轮盘与中心轴一体化的布置方式，轴段沿轴向贯穿轮盘中心，既承担扭矩传递，也为轴承支承与联轴器对接提供基准。轮盘端面分布有环形阵列的安装孔与定位孔，用于水斗根部的固定或整体铸造时的工艺定位；圆周上的水斗数量需要在射流利用率、结构干涉和转动惯量之间权衡——数量过少会导致射流在两斗之间空过，数量过多则水斗根部拥挤、排水空间不足且转动质量增大。单个水斗的曲面并非简单半球，而是由分水脊、两侧凹勺、根部圆角和切水边构成的复合曲面，建模时通常先做单斗曲面，再绕轴心阵列，阵列后逐一检查水斗尖端与射流轨迹、相邻水斗之间的最小间隙。

　　在实际电站场景中，这类转轮多用于高水头山区电站、小型引水式电站以及能量回收试验台位。选型时首先要明确水头、流量和转速边界：水头越高，射流速度越大，对水斗表面的抗冲蚀要求越严；含沙水质下还需在水斗内表面预留堆焊或热处理余量。喷嘴与转轮的相对位置同样关键，射流节圆直径、射流直径与水斗宽度需匹配，水斗入室边要能顺利切入射流而不产生撞击损失。安装边界方面，主轴两端需与轴承座、密封装置和发电机或负载轴系对中，轮盘外径决定机壳内部最小净空，水斗外缘与机壳内表面之间要保留排水和检修空间；轴向尺寸则受喷嘴布置、机壳宽度和主轴跨距约束。

　　结构设计中还需重点关注受力与疲劳问题。水斗在每次进入和离开射流时承受周期性冲击力，根部与轮盘连接处是应力集中区域，因此根部圆角、壁厚过渡和加强筋布置要连续顺畅，避免突变截面。高速旋转带来的离心载荷会使水斗承受径向拉力，壁厚过薄容易在分水刃附近产生裂纹，过厚则增加转动惯量并降低动态响应。对三维建模从业者而言，处理这类零件的难点在于曲面光顺性与阵列一致性：既要保证每个水斗的分水刃位置准确，又要让凹勺曲面在水流转向时平滑引导流体，减少涡流与飞溅；工程图中还需标注轮盘端面跳动、轴颈同轴度、水斗节距误差和静平衡要求，以便后续铸造、数控加工或焊接装配时控制质量。整体来看，该转轮结构紧凑、作用原理清晰，是理解冲击式水力机械能量转换、曲面叶片造型与旋转部件布局的典型实例。
