起重机锻造吊钩三维结构设计

　　这套吊钩结构面向桥式起重机、门式起重机以及各类固定式卷扬提升设备的取物环节，是吊具系统中直接承接吊载的核心受力件。现场作业中，钢丝绳绕过滑轮组带动吊钩横梁升降，吊钩通过上端螺纹与吊钩螺母、推力轴承配合，悬挂在横梁下方，完成钢板、构件、料斗等重物的挂取与脱钩。

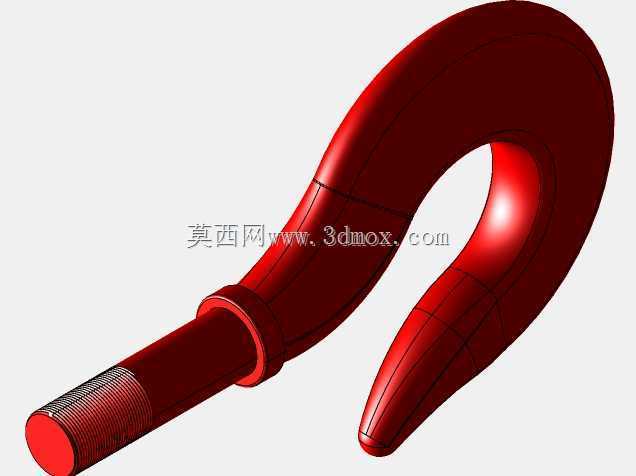

　　从结构形态看，模型完整呈现了钩身的大曲率弯曲钩腔、尖端防脱导向段以及上端带外螺纹的直柄安装段。钩腔开口尺寸决定了可容纳吊索、卸扣或吊环的规格，弯曲段采用渐变截面过渡，越靠近钩柄根部，截面尺寸越大，以匹配弯矩沿钩身的分布规律；钩尖部分向内收窄并带有一定上扬角度，既方便吊索滑入钩腔，又能在起升瞬间降低索具从开口处滑脱的风险。

　　上端直柄加工有连续外螺纹，用于穿过吊钩横梁的安装孔后与吊钩螺母旋合，螺纹段下方设置环形轴肩，轴肩与螺母之间布置推力轴承，使吊钩在承载状态下仍可绕竖直轴线自由旋转，方便重物对位调整。建模时螺纹段按真实牙型轮廓表达，轴肩直径、螺纹公称直径与钩身过渡段的衔接关系均按装配逻辑处理，可直接用于检查螺母旋合行程、轴承安装空间以及横梁开孔边界是否干涉。

　　设计思路上，吊钩属于典型的弯拉复合承载构件。起吊后，载荷作用线大致通过钩腔中心，钩身任意截面同时承受拉力与弯矩，内侧曲率较大处应力集中明显，因此截面沿钩弧方向做连续变厚度处理，避免突变台阶造成疲劳源；钩柄与弯弧交接处采用大圆角过渡，分散根部应力。实际选材多采用整体锻造的优质碳素钢或合金钢，锻后经热处理保证韧性，严禁使用铸造吊钩，正是为了杜绝内部缩松、裂纹在交变载荷下扩展。

　　安装边界方面，直柄长度需覆盖横梁厚度、轴承高度、锁紧螺母厚度以及防松件的装配空间，螺纹有效旋合长度要保证满载时螺母牙根强度足够；钩体最宽处与横梁侧板、滑轮罩壳之间需保留旋转间隙，防止吊钩转动时与周边结构磕碰。钩腔开口与钩尖高度决定了吊索挂接的操作空间，选型时需结合额定起重量、吊索直径与作业频率核对，不能仅凭外形替换。

　　三维建模过程中，钩体曲面适合沿钩腔中心轨迹做扫略成型，再对内侧受拉区与外侧受压区分别调整截面宽厚比例，螺纹段可单独回转加工后与钩柄合并，轴肩圆角、钩尖钝化圆角均需保留，这些细节直接影响后续有限元应力分析的网格质量与结果可信度。整体结构兼顾承载强度、旋转灵活性与挂索操作便利性，能够为起重吊具的结构设计、选型校核与装配模拟提供直观参照。
