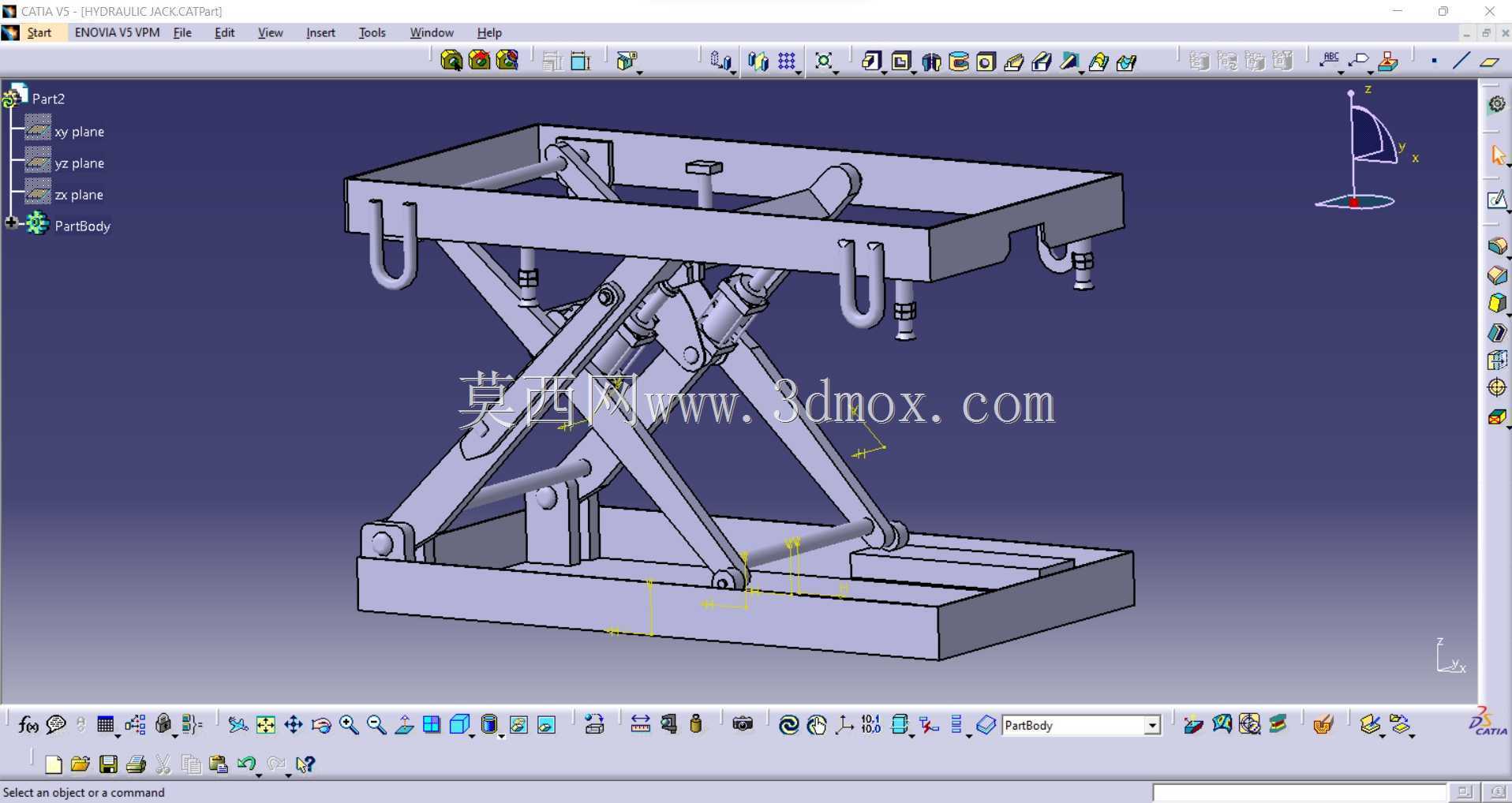

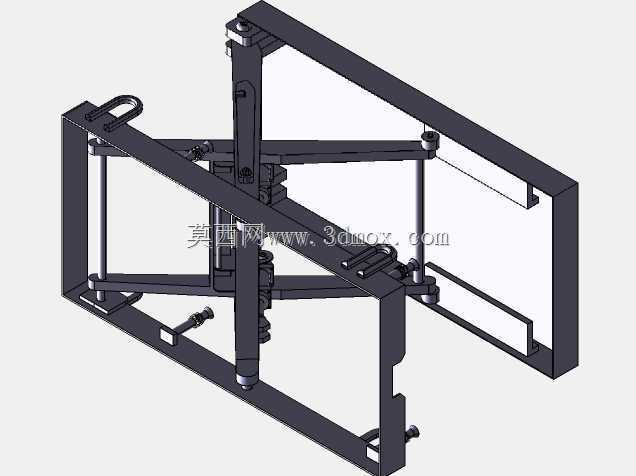

剪叉式液压升降台结构三维数模

　　这套剪叉式液压升降作业台的三维结构，面向车间固定工位举升、物流线高度接驳、设备检修支撑以及重载工件短距离抬升等实际场景展开建模。整体采用下层固定底座、中层交叉剪臂、上层承载平台的三段式布局，底座通过型钢拼焊形成矩形承载框架，底部预留地脚安装孔位，可直接与混凝土地面或设备钢平台通过膨胀螺栓、焊接压板完成固定，避免举升过程中整机受偏载产生滑移。上层平台采用边框加内部横纵加强筋的焊接箱体结构，平台边缘设置多个U型吊环与捆绑挂点，方便工件转运时的绳索固定，也可在平台周边加装防护栏杆、行程限位挡块，适配不同作业高度下的安全防护要求。

　　剪臂部分采用两组对称布置的交叉铰接臂架，臂体选用矩形型钢或厚钢板折弯件，臂架中部通过铰接销轴形成转动副，上下两端分别与底座、平台的铰接支座通过销轴连接，铰接位置全部配置衬套与润滑注油点，降低反复举升动作带来的铰接磨损。驱动环节采用倾斜布置的液压油缸，油缸尾端铰接在底座内侧支座，活塞杆端铰接在剪臂中部的加强耳板上，油缸伸缩时推动交叉剪臂绕中部销轴转动，将液压直线推力转化为平台的垂直升降动作。这种布置方式能够在较低的收起高度下获得较大的行程，收起后整机占用竖向空间小，便于在低矮车间、流水线下方布置。

　　从受力逻辑来看，剪叉机构属于典型的增力举升结构，液压油缸无需直接承担全部载荷，通过臂架的力臂放大作用即可实现数吨级工件的平稳抬升。建模过程中对所有铰接点的同轴度、臂架开合的运动干涉做了完整校核：平台升至最高位置时，剪臂张开角度处于机构稳定区间，不会出现死点或侧向失稳；降至最低位置时，上下臂架完全收拢，平台底部与底座上表面保留安全间隙，液压油缸完全收回后不会与底座型钢发生碰撞。平台四周的挂点、端部的接口结构都按照实际焊接件的工艺逻辑建模，支座位置预留了螺栓连接与焊接的工艺空间，没有出现三维建模中常见的薄壁悬空、铰接孔错位、运动件干涉等问题。

　　现场安装时，首先需要确认底座支撑面的平面度，若地面存在高差，需通过垫铁调整底座水平后再紧固地脚，防止剪臂长期受偏载导致铰接轴单侧磨损。液压管路可沿底座内侧型钢走线，油缸进出油口预留软管安装空间，升降过程中软管随臂架摆动的弯折半径处于允许范围，不会出现拉扯、折弯憋压的情况。平台台面可根据使用需求铺设防滑钢板、聚氨酯垫板或者辊道输送条，用于工件装配时的位置微调，也可在平台侧面加装液压动力单元、防爆电控箱的安装支架，整合为一体化升降工位。

　　在汽车制造车间，这类升降台可用于底盘部件合装时的高度适配，将工件抬升到与装配线一致的高度后锁止，作业人员无需长期弯腰操作；在仓储物流场景中，可作为装卸货衔接平台，弥补货车货箱与地面之间的高度差，配合手动液压车完成货物转运；在设备检修领域，可将重型电机、泵体整体抬升后留出底部检修空间，方便更换密封件、紧固底脚螺栓。结构设计上充分考虑了偏载工况，上层平台的加强筋分布对应剪臂的支撑点位，载荷能够通过平台边框直接传递到剪臂铰接点，避免台面出现局部凹陷。所有销轴端部都预留了开口销与挡圈安装位，日常维护时可快速拆卸臂架更换衬套，液压油缸的铰接支座做了加厚处理，承受举升瞬间的冲击载荷时不会出现耳板开裂。整个数模完整还原了从底座固定、臂架传动到平台承载的全部结构关系，可直接用于方案演示、受力分析参考以及后续工程图纸的细化出图。
