液压驱动双层剪叉式升降承载台结构

　　这套剪叉式升降承载结构在车间产线对接、仓储低位举升、工装夹具高度适配以及轻型重载工位转运场景中使用频率很高，它不需要复杂的导轨立柱布局，依靠两组交叉铰接的剪臂完成垂直方向的行程放大，收缩状态下整体厚度可以控制在很小的范围，展开后又能获得数倍于自身收拢高度的升降行程，对于安装空间局促、需要在同一工位完成不同高度作业的场景适配性很强。

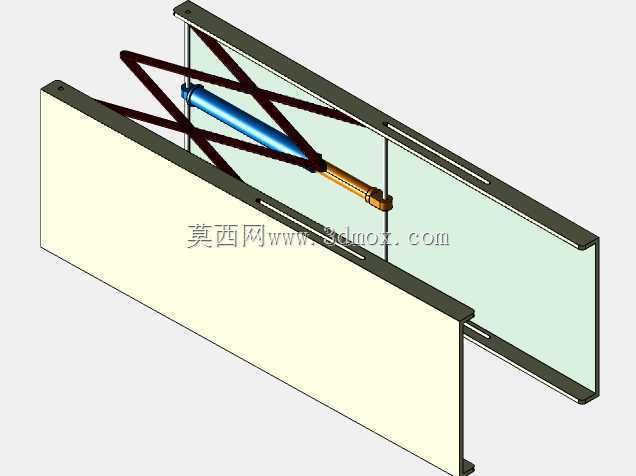

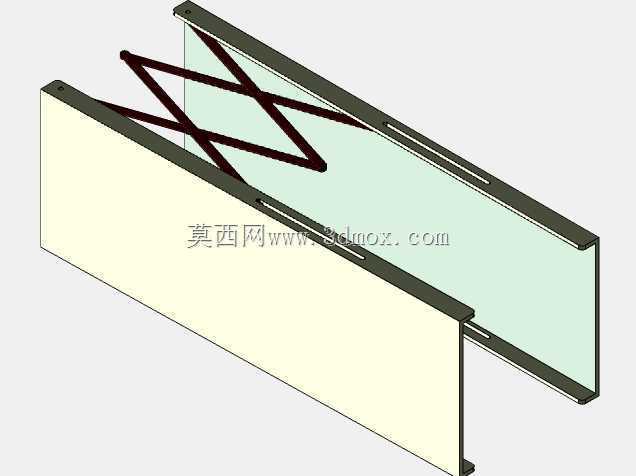

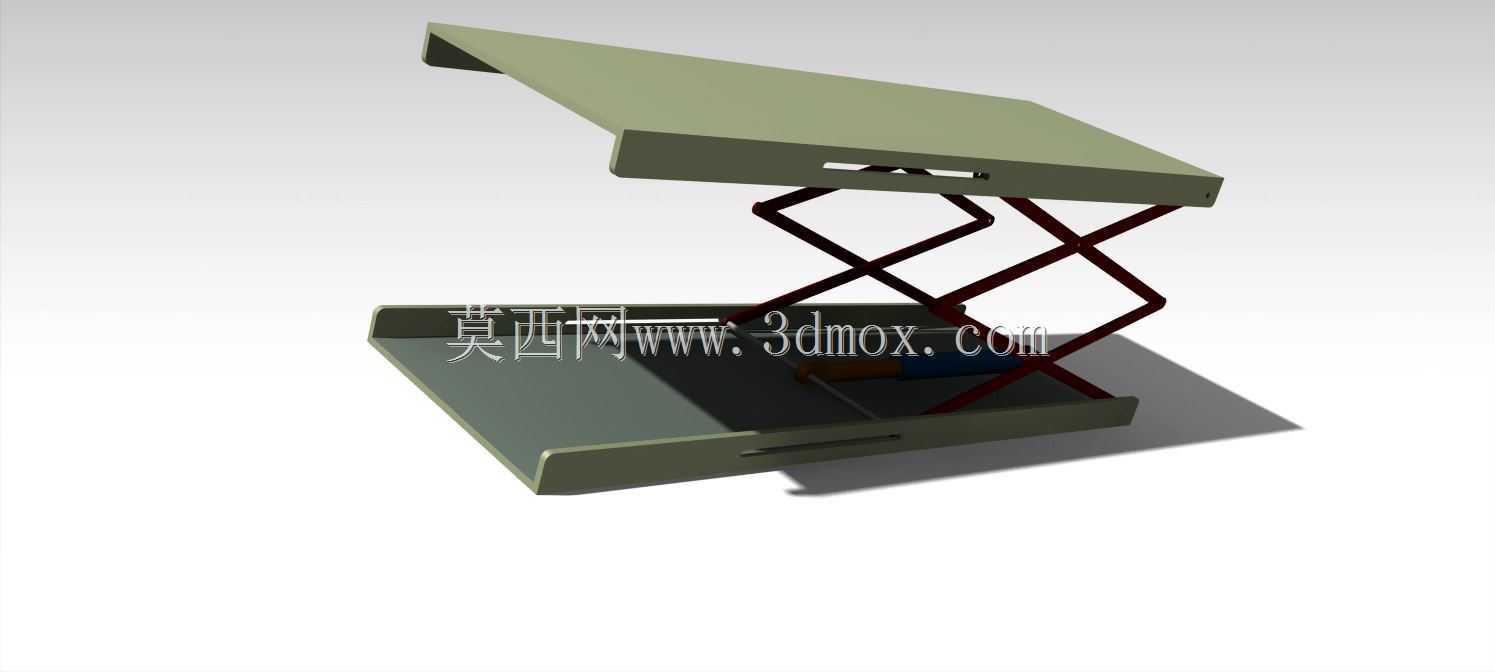

　　从实际功能逻辑来看，上层平板直接对接待举升的工件、料箱或者工装夹具，下层底座则负责和地面工位、移动车架或者固定预埋基础连接，交叉布置的两组剪臂在中部通过铰接销轴形成转动副，剪臂的一端分别和上下平台做铰接固定，另一端则搭配滑动副，在升降过程中沿着平台侧边的滑槽做水平方向的位移，以此把液压油缸的直线推力转化为平台的垂直抬升动作。驱动油缸斜向布置在底座和剪臂铰接点之间，油缸伸出时推动剪臂夹角张开，上下平台间距随之拉大；油缸回缩时剪臂收拢，平台回落至最低位，整个运动过程中剪臂的受力始终以轴向压载为主，很少出现额外的侧向弯矩，这也是剪叉结构能用相对轻薄的杆件承载较大吨位的核心原因。

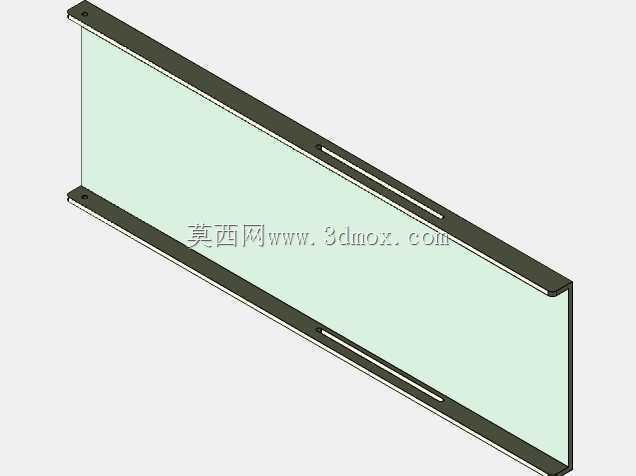

　　做结构设计的时候首先要锁定的是安装边界：最低收拢高度决定了设备能不能嵌入地下基坑、能不能直接推入流水线下方的预留空间，最高举升高度则对应作业人员操作面、输送线接驳面的标高差，两个参数直接限定了单组剪臂的杆长和铰接点开孔位置。上下承载板的外形尺寸需要和工位上的工件托盘、工装底板匹配，板件边缘预留的安装孔位用来固定外围防护栏、行程限位块或者物料定位挡边，底座上的滑槽长度要和剪臂滑动端的水平行程完全对应，滑槽两端必须设置硬限位，避免剪臂运动到极限位时出现滑脱或者过张开的风险。

　　铰接销轴的配合间隙是建模和实际加工中都需要重点管控的部分，间隙过大会导致平台升降过程中出现左右晃动，停位后承载面的水平度难以保证；间隙过小则铰接点转动阻力陡增，油缸需要输出更大的推力才能克服摩擦，长期运行还会出现销轴和轴套的异常磨损。剪臂杆件本身优先选用矩形型钢或者折弯焊接钢板，在保证截面抗弯模量的前提下尽可能控制自重，因为剪臂自身重量也会计入油缸的承载负载，过重的运动部件会额外增加液压系统的功率损耗。

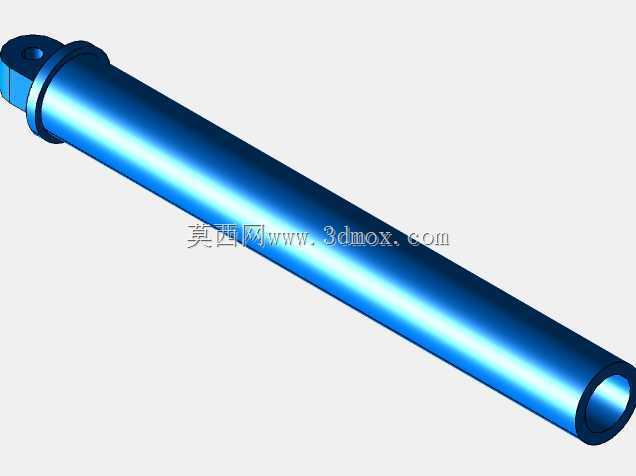

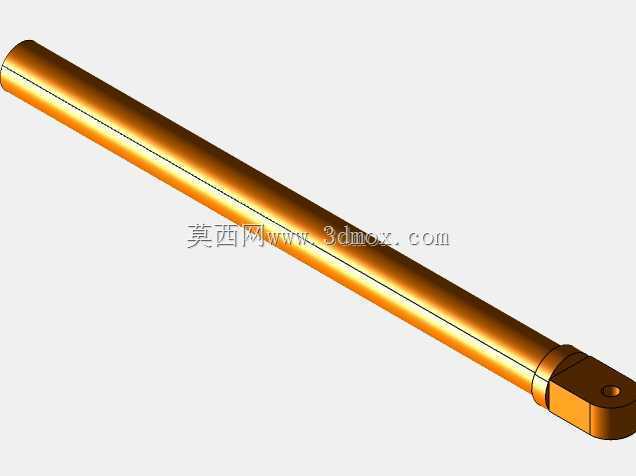

　　液压驱动的布局相比气动、机械丝杠驱动有着明显的负载优势，在举升数吨级工件的时候油缸可以通过锁止阀让平台长时间停留在任意高度，不会出现气动方案常见的缓慢回落问题，也不需要丝杠结构那样配置大扭矩减速单元。油缸的铰接点位置不能随意选取，支点太靠近剪臂中部转轴会导致油缸初始推力需求暴涨，支点太靠外则会浪费油缸的有效行程，需要结合剪臂在最低位、最高位的姿态角反复推演力臂变化，让油缸在整个升降行程里的输出推力曲线尽可能平缓，避免低位启动时出现推力不足、高位到位后油缸剩余行程过多的问题。

　　在三维建模过程中需要提前把所有运动副的干涉关系校验清楚：剪臂张开到最大角度时，相邻杆件之间不能出现碰撞，油缸缸筒和活塞杆的摆动空间要和底座、剪臂预留出安全间隙，上下平台的滑动轮在滑槽内移动全程都不能出现卡滞。平台的承载面可以根据实际使用需求附加防滑花纹板、定位销孔或者工件夹紧机构，底座周边预留的法兰孔既可以把整套升降台固定在地面基坑内，也可以搭配脚轮组成移动式升降作业车，适配不同车间的柔性生产需求。这类结构没有复杂的传动链条或者齿轮组件，日常维护只需要定期给铰接销轴加注润滑脂、检查液压管路的密封状态，就能长期保持稳定的举升精度，在工业起重、工位高度调节领域是非常成熟可靠的经典机构形式。
