巴哈越野赛车钢管防滚车架结构

　　这套钢管桁架式车架结构面向SAE Baja越野赛事场景搭建，核心承担整车乘员舱防护、动力总成承载、行走系统连接以及碰撞冲击吸能的多重作用。巴哈赛事的行驶工况以非铺装越野路面为主，车辆需要持续承受飞跳落地冲击、侧倾剐蹭、颠簸交变载荷以及低速翻滚风险，因此车架不能按普通铺装道路车辆的承载思路处理，必须在轻量化约束下优先保证乘员生存空间的完整性。

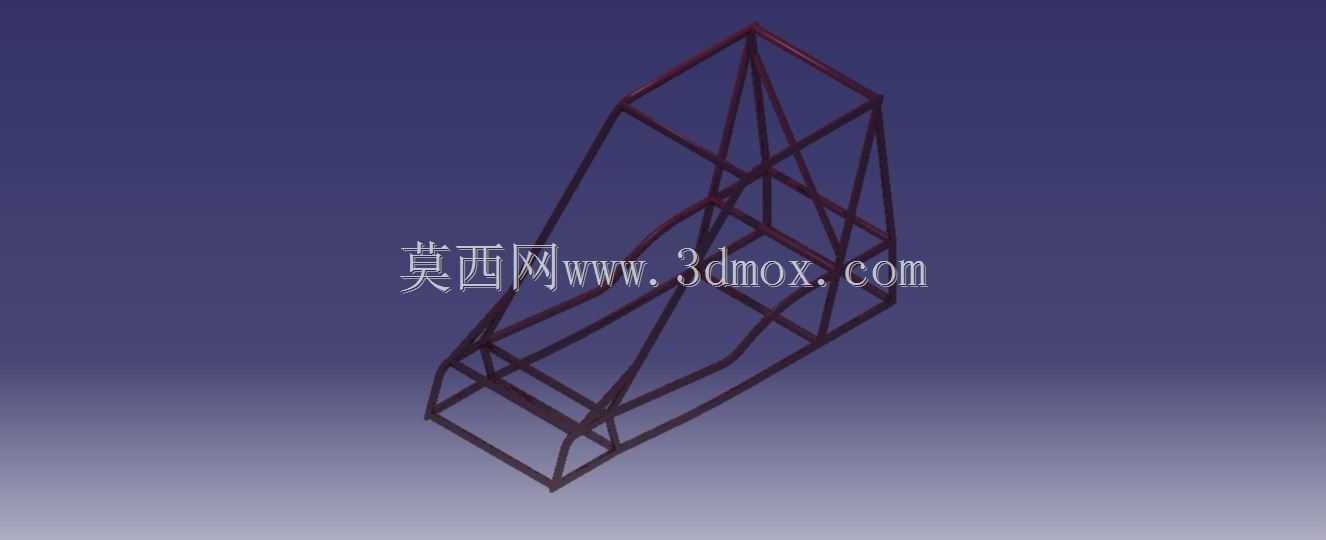

　　从结构布局看，整车采用空间钢管桁架形式，管材沿主受力路径连续布置。前部区域预留发动机、传动系统与前悬架安装空间，管梁向车头方向延伸并形成多级吸能段；中部围绕驾驶员坐姿构建封闭笼式乘员舱，侧边防撞梁、顶部防滚横梁、前部风挡支撑梁与后部斜撑相互交汇，使翻滚时的外部载荷能够通过多根杆件分流，避免局部杆件单独受力而失稳。后部管架则用于连接后悬架、动力部件及防撞结构，保证驱动力和落地冲击能够顺畅传递到整个桁架。

　　设计思路上，车架节点尽量采用空间交汇方式，让钢管在三维方向上形成三角形稳定结构。乘员舱周边的主环、前环、侧边防撞杆和背部斜撑并非孤立存在，而是通过横向连接管和对角支撑管组成连续传力路径。车辆发生正面冲击时，前部管架通过可控变形吸收能量，主环区域则保持刚性；发生侧翻时，顶部横梁与侧梁共同承担压溃载荷，确保头盔与车体之间保留安全间隙；飞跳落地时，悬架安装点附近的加强管会把集中载荷扩散到更大范围，减少安装座撕裂风险。

　　建模过程中需要重点控制管材中心线、弯曲半径和节点相贯关系。钢管车架的实际制造通常采用切割、弯管、工装定位和焊接完成，若三维模型中杆件干涉、相贯角度不合理或节点间隙过大，现场装配时会出现错边、强行拉装和焊接应力集中等问题。因此结构设计不仅要呈现外观轮廓，还要体现每根管材的走向、交汇顺序以及焊接可达性。对于靠近驾驶员身体的区域，管梁内表面和外轮廓都需要避让头盔、肩部、腿部和方向盘操作空间；对于悬架硬点，则要保证安装方位、螺栓操作空间和维修拆卸路径。

　　外形边界方面，车架整体呈前低后高的越野赛车姿态，前部管架较窄以适应转向和轮胎跳动，中部乘员舱宽度围绕座椅和人体尺寸展开，后部结构根据动力总成与后轮运动包络确定高度和宽度。离地间隙、轮距、轴距以及悬架安装点位置共同决定车架的下部轮廓，而防滚环高度则由驾驶员坐姿、头盔余量和赛事安全规则共同约束。车架侧面不能形成过于突出的尖锐结构，底部管梁也要避开石块撞击高发区域。

　　在工程应用中，这类车架可用于巴哈赛车方案验证、钢管车结构教学、焊接工装设计以及赛事安全结构讨论。通过三维模型可以提前检查驾驶员视野、转向系统布置、安全带锚点位置、发动机拆装路线和悬架杆件运动空间，也能为后续有限元分析提供清晰的几何基础。实际制造时，还需结合管材规格、壁厚、焊接接头形式和热处理状态进一步校核强度，但该空间框架已经把越野赛车最关键的承载逻辑、防护范围和安装边界完整表达出来。
