改进型离心喷射泵结构三维设计

　　在化工介质输送、小型给排水作业、机床冷却循环、实验室流体传输这类对泵体占地要求严苛、同时需要兼顾一定吸程的场景里，常规离心泵往往需要搭配额外的引水装置才能启动，自吸结构的离心泵又普遍存在结构冗余、轴向尺寸偏大的问题，这款改进型离心喷射泵的结构设计，正是针对这类痛点做的定向优化。从结构布局来看，这款泵将驱动电机与离心叶轮腔体做了同轴直连设计，省去了传统联轴器传动的冗余结构，电机端采用标准卧式安装脚座，脚座上预留的安装孔位可以直接适配常规工业泵的安装基座，不需要额外做转接支架加工，安装时的对中工作量相比分体式泵组减少近六成。

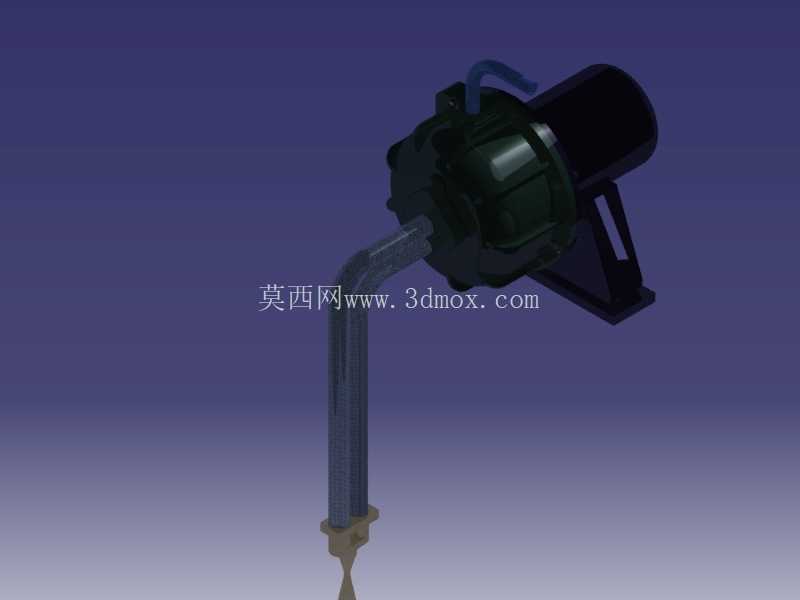

　　泵的出口端没有采用常规离心泵的水平径向出液结构，而是做了向下延伸的长管喷射端结构，长管末端做了锥形缩颈喷嘴设计，这种结构可以在叶轮离心增压的基础上，利用喷嘴处的流道截面收缩进一步提升出口流体的喷射流速，既可以完成常规的流体输送功能，也可以直接对准需要冲洗、冷却的工位做定点喷射作业，不需要额外外接喷射枪头组件。在内部流道的设计思路上，这款泵在叶轮进水侧集成了喷射引流的文丘里结构，启动前只需要在泵腔里留存少量流体，叶轮高速旋转时，高压流体通过引流通道回流到进水口处的喷嘴，形成负压区自动抽取低位的流体，不需要额外配置灌泵引水的管路或者底阀组件，相比同功率的普通离心泵，自吸高度可以提升2米左右，同时因为减少了外接引水组件的泄漏点，日常运维的密封检查工作量也相应降低。

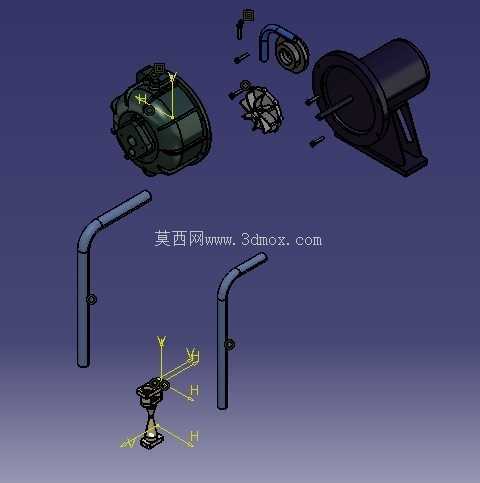

　　从安装边界尺寸来看，驱动电机部分采用标准Y系列小功率电机的外形尺寸，整体泵组的轴向长度控制在同功率普通离心泵加联轴器总成长度的75%左右，径向最大尺寸出现在电机壳体位置，泵体腔体部分的外径比电机壳体外径小15%，向下延伸的喷射长管长度可以根据实际安装场景做模块化替换，不需要改动泵体主体的连接结构，长管与泵腔的连接位置采用标准O型圈密封加螺纹锁紧的结构，现场更换不同长度或者不同喷嘴口径的长管只需要普通扳手即可完成，不需要拆解泵体内部的叶轮或者密封组件。在结构细节处理上，泵腔与电机连接的位置采用了集装式机械密封结构，密封件的安装定位基准直接做在电机端盖上，更换密封件时不需要拆解叶轮或者泵壳，相比传统的分体式密封结构，维护时的拆装步骤减少一半以上，同时也避免了反复拆装对叶轮动平衡精度的影响。安装脚座的位置做了加强筋结构设计，筋板从电机壳体底部一直延伸到泵腔下方的连接位置，泵组长时间运行产生的振动可以通过筋板均匀传递到安装基座上，不会出现脚座位置应力集中导致的开裂问题。

　　这款泵的适用场景覆盖了小型工业设备的冷却循环、化工试剂的小流量高位输送、工件加工过程中的定点冲洗、小型水处理系统的流体增压等多个领域，结构设计上充分考虑了现场安装、日常维护、功能拓展的实际需求，没有冗余的装饰性结构，所有外形结构都服务于功能实现与安装运维的便利性。在流道设计上，叶轮采用闭式后弯叶片结构，叶片的型线做了圆弧过渡处理，流体在叶轮内部的流动阻力更小，相比同尺寸的直叶片叶轮，运行时的水力效率提升8%左右，同时运行噪音也更低，适合在对噪音控制有一定要求的车间环境或者实验室场景使用。泵体的进水口位置做了内螺纹标准接口，可以直接对接常规的流体输送软管或者硬管，不需要额外做转接头加工，现场接管的效率更高。
