商用车驱动后桥总成结构三维数模

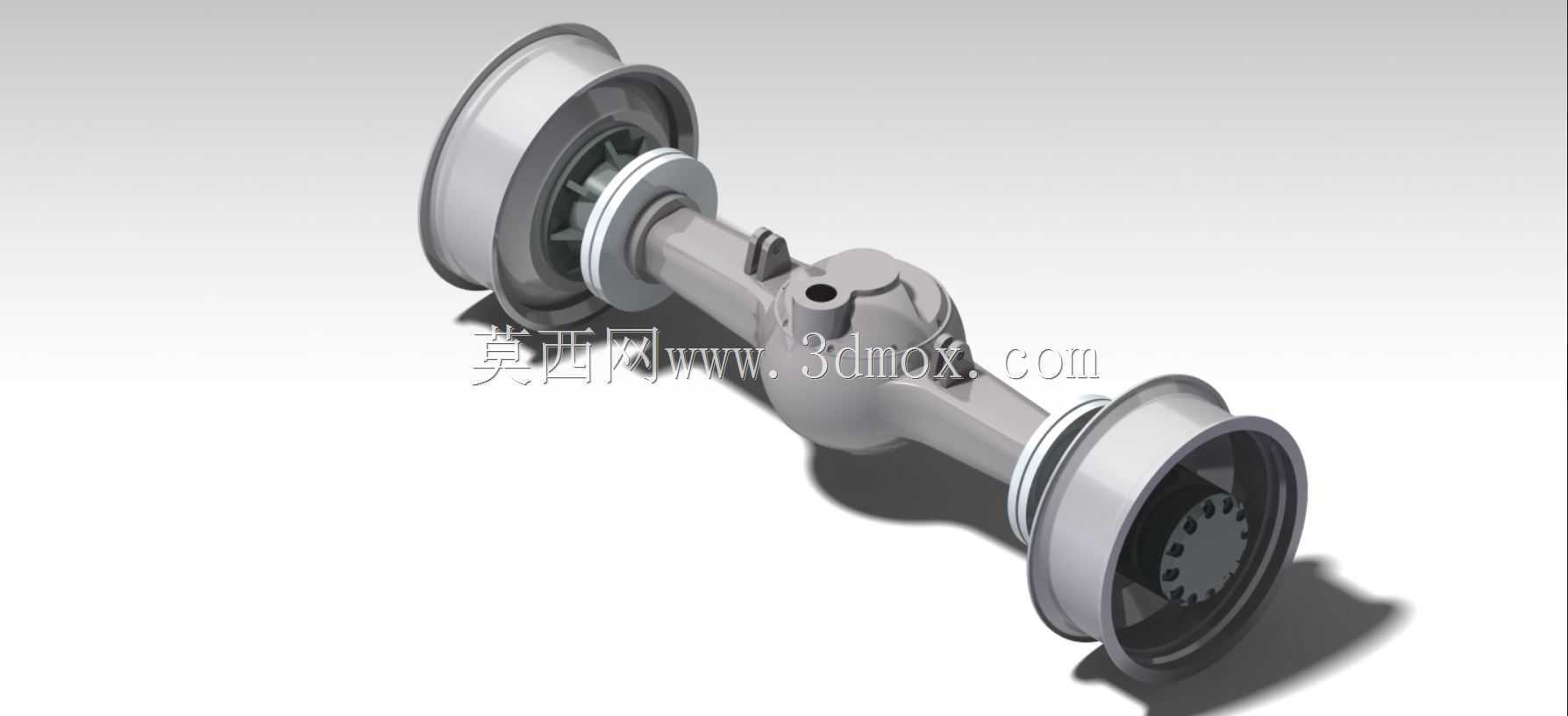

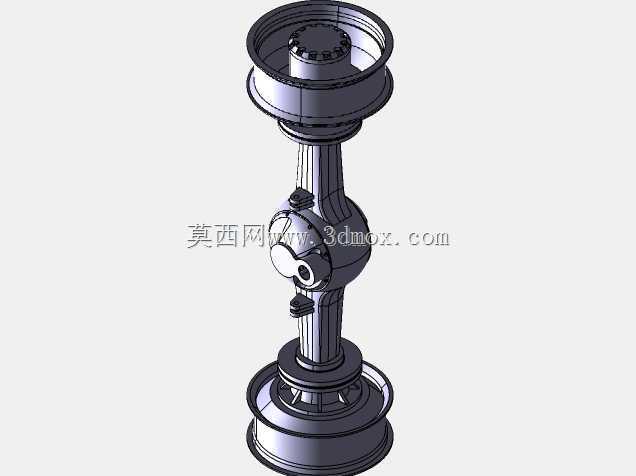

　　这套后桥总成数模围绕商用车及乘用车辆底盘传动终端的实际布置需求搭建，完整还原了桥壳、主减速器、差速器、半轴、轮毂制动连接端、轮边安装法兰以及两侧车轮装配接口的空间关系，可直接用于底盘总装校核、传动路径分析、维修拆装演示以及车桥衍生方案的结构参考。

　　从现场使用逻辑看，后桥位于车辆底盘后部，是动力传递链的最后一级承载与执行部件。变速器输出的扭矩经传动轴进入桥壳中部的主减速机构，先完成转速降低与扭矩放大，再由差速器分配给左右两根半轴；车辆直线行驶时两侧车轮同步输出，转弯或经过不平路面时，差速器允许左右轮以不同转速旋转，减少轮胎拖滑与机械干涉。桥壳同时承担车身与货厢载荷，并把车轮受到的垂向冲击、纵向制动力和侧向附着力传递到悬架系统，因此它既是传动部件，也是关键承载构件。

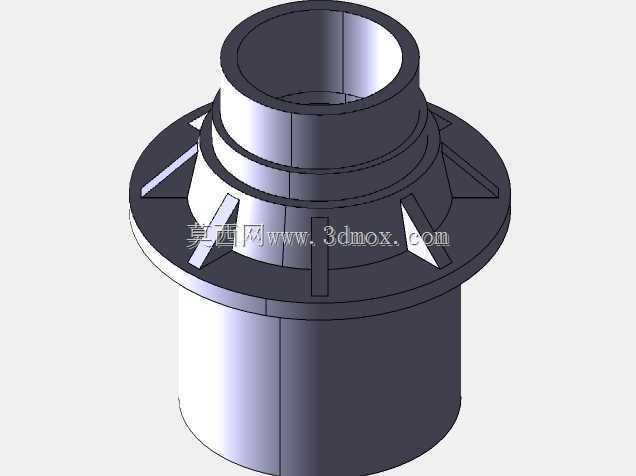

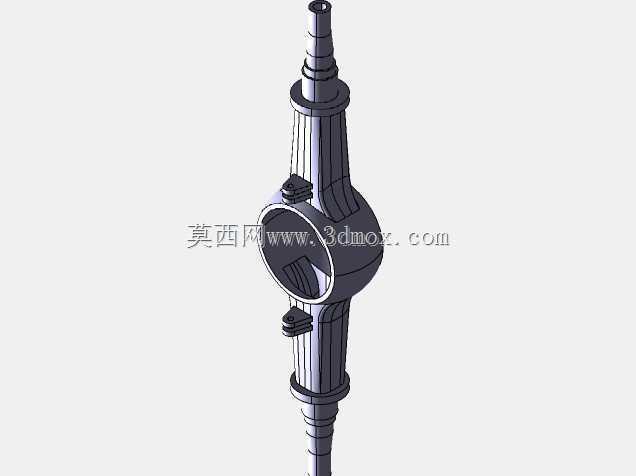

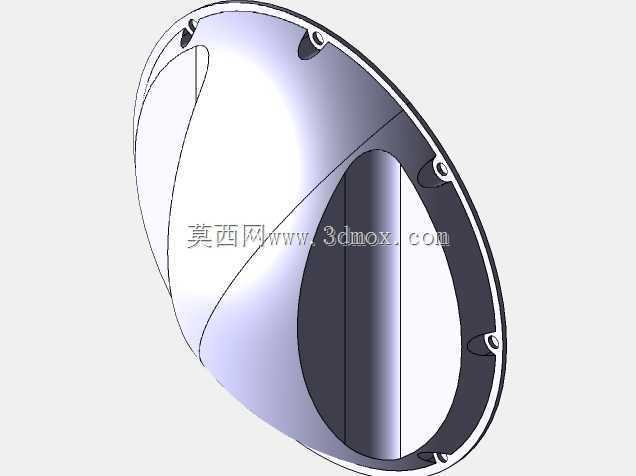

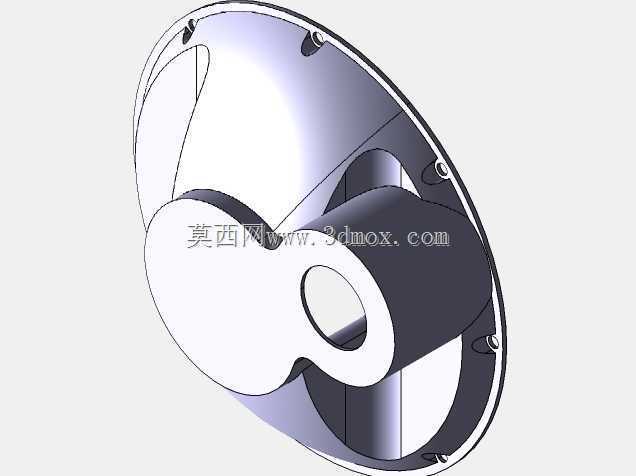

　　建模时没有把桥体处理成简单圆管，而是按照真实装配关系区分了中央主减包、桥管过渡段、加强凸台、轮毂轴承位、制动件安装面和轮辋连接孔组。中央包络区域需要容纳主动锥齿轮、从动锥齿轮、差速器壳体及轴承支撑，外形呈不规则膨大腔体；向两侧延伸的桥管逐步收束，在靠近轮端处扩大为轮毂安装座，以布置轴承、油封、制动法兰和轮胎螺栓。这种粗细变化并非造型需要，而是由齿轮运动空间、轴承外径、桥壳刚度和离地间隙共同约束形成。

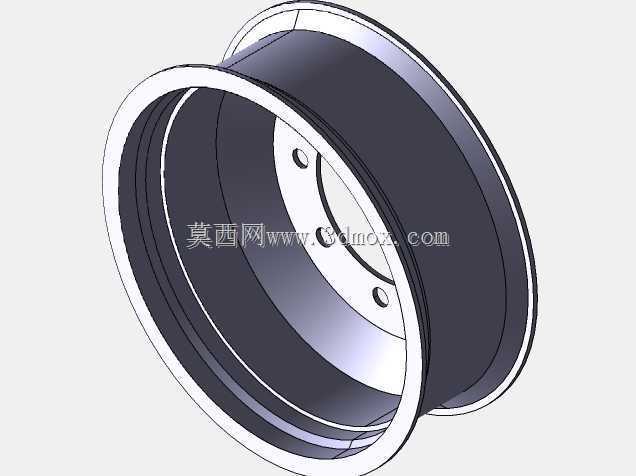

　　安装边界方面，数模保留了轮距方向的完整跨度，两侧轮毂端面的同轴关系、桥壳中心高度、主减输入法兰朝向以及悬架连接区域都可作为总装校核依据。前序设计中，传动轴角度、板簧或悬架支座位置、制动管路走向、油箱与货厢下表面间隙都要围绕桥壳包络展开；若中央主减包过高，会压缩货厢地板或传动轴摆动空间，若桥管过于粗壮，又会增加非悬挂质量并影响通过性。轮端法兰的螺栓分布圆、轮毂轴承配合段和制动盘或制动鼓安装面，是与行走系统和制动系统对接的关键接口，建模时需要重点控制端面跳动、孔位相位和左右件对称性。

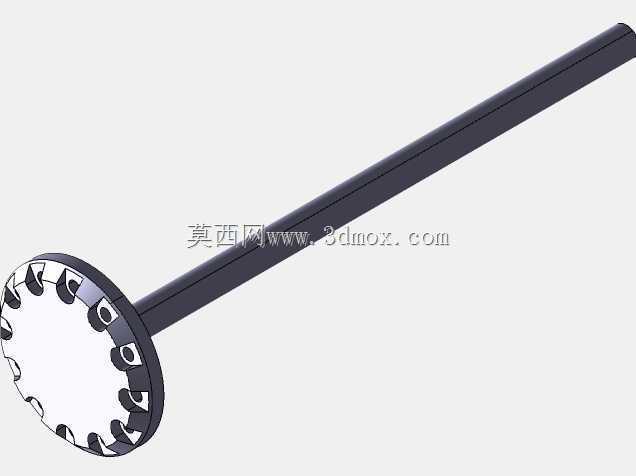

　　结构设计思路上，主减速器区域优先保证齿轮啮合空间与支撑刚度。主动齿轮通常采用跨置或悬臂支撑形式，轴承位置既要承受啮合产生的径向力，也要约束锥齿轮传动带来的轴向力；从动齿轮与差速器壳连接后，通过两侧轴承支承在桥壳上，装配时需要预留轴承预紧与齿轮侧隙调整空间。桥壳在中央区域设置加强筋或加厚过渡壁，是为了抑制最大扭矩工况下的壳体变形，避免齿轮啮合印痕偏移。半轴则在桥管内部传递扭矩，外侧与轮毂连接，其长度、花键尺寸和密封位置都受轮距与轮边结构限制。

　　在维修与制造场景中，该类总成还需考虑主减油腔、放油孔、加油孔、通气装置以及油封布局。齿轮油储存于桥壳中央腔体内，运转时飞溅润滑各齿轮与轴承；轮端油封把润滑油与外部泥水、粉尘隔离，通气结构则平衡温度变化引起的腔内压力。数模中将这些功能位置以实体接口方式表达，有利于后续开展润滑路径检查、密封方案评审和维护工具空间确认。

　　对于三维建模人员而言，处理这类总成时应先建立左右轮心轴线和主减输入轴线，再以齿轮啮合关系确定中央包络位置，随后补充桥管、加强结构、轮毂与紧固件。左右轮端具有明显对称特征，但主减输入法兰、差速器壳体和外部附件并不完全对称，不能简单镜像后忽略装配差异。整车校核时还要关注悬架跳动极限，车轮上下运动过程中，桥壳与车架、减振器、制动软管、挡泥板及货厢附件之间都应保留安全间隙。

　　整体来看，该后桥数模把传动、承载、轮边安装和底盘连接集中在一个总成中，能够帮助设计人员理解动力从传动轴到车轮的传递路径，也可用于车桥结构教学、装配工艺梳理、故障件定位以及新车型底盘布置的前期方案验证。
