汽车A柱曲面支撑结构三维数模

　　这套数模呈现的是车身侧围前端的A柱支撑结构，整体为狭长变截面的弧形承力件，沿风挡下沿向车顶方向延伸，是连接门槛、前围、顶盖与侧围的关键骨架。实际装车时，它既要承担车顶前部的载荷传递，又要为风挡玻璃、密封条、内饰护板、车门铰链及线束提供安装依托，因此在造型上不能只追求光顺，还要兼顾冲压可行性、焊接搭接关系和后续总装的操作空间。

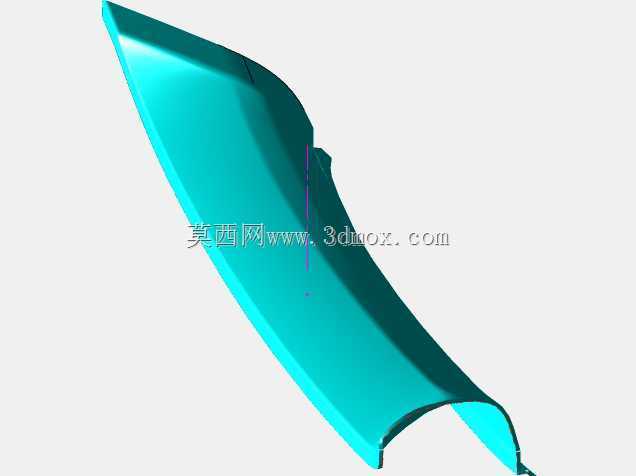

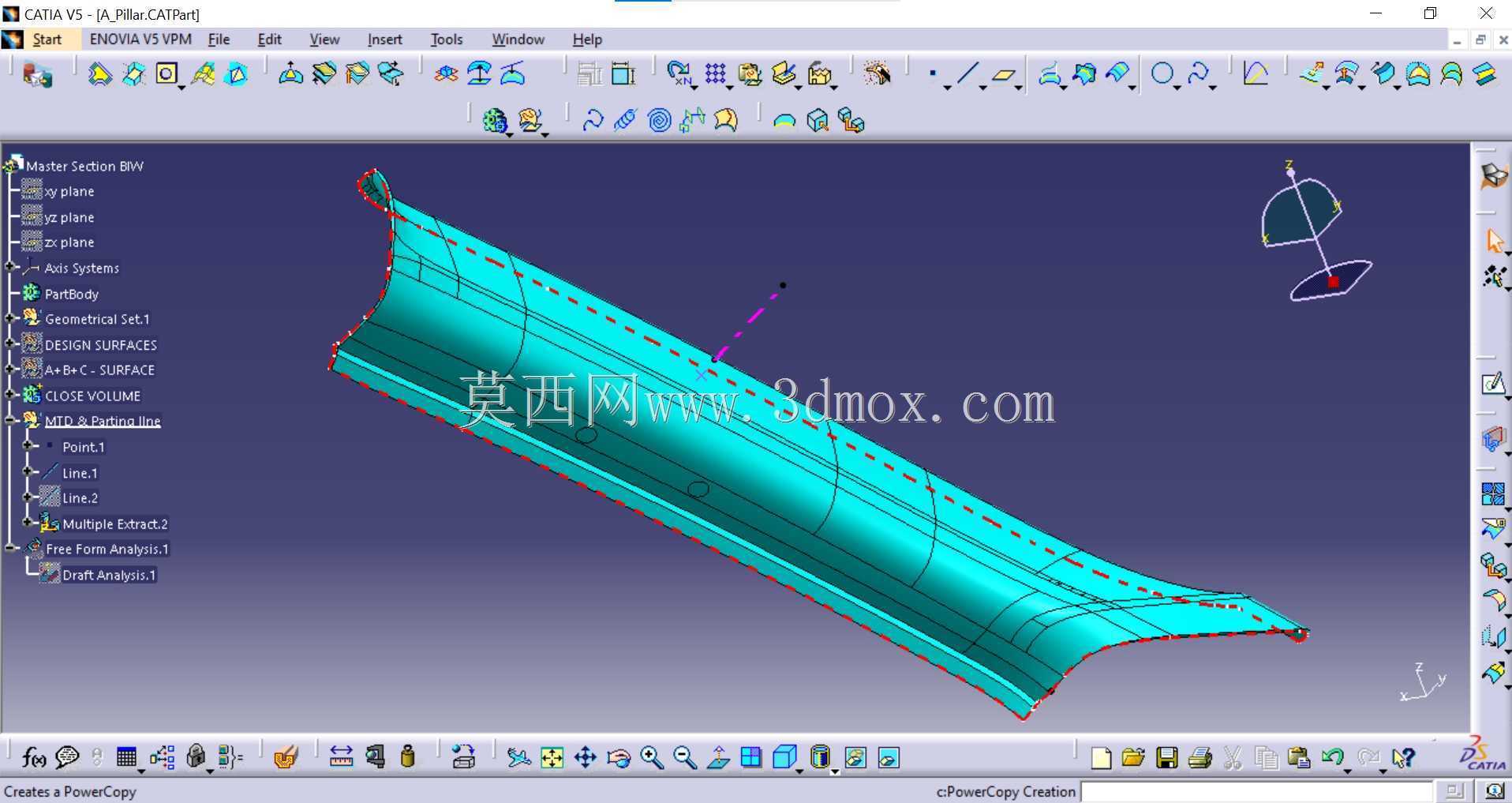

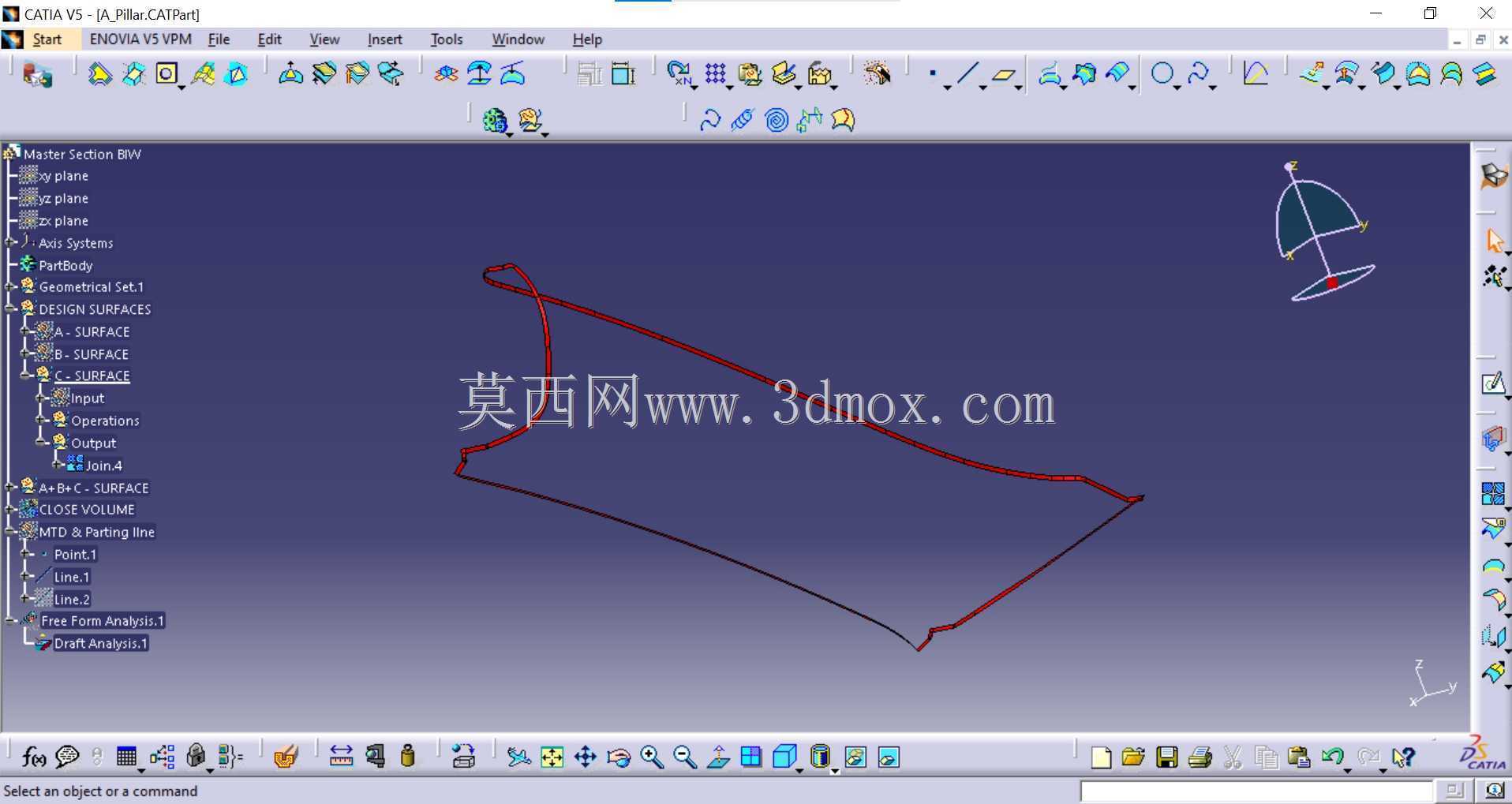

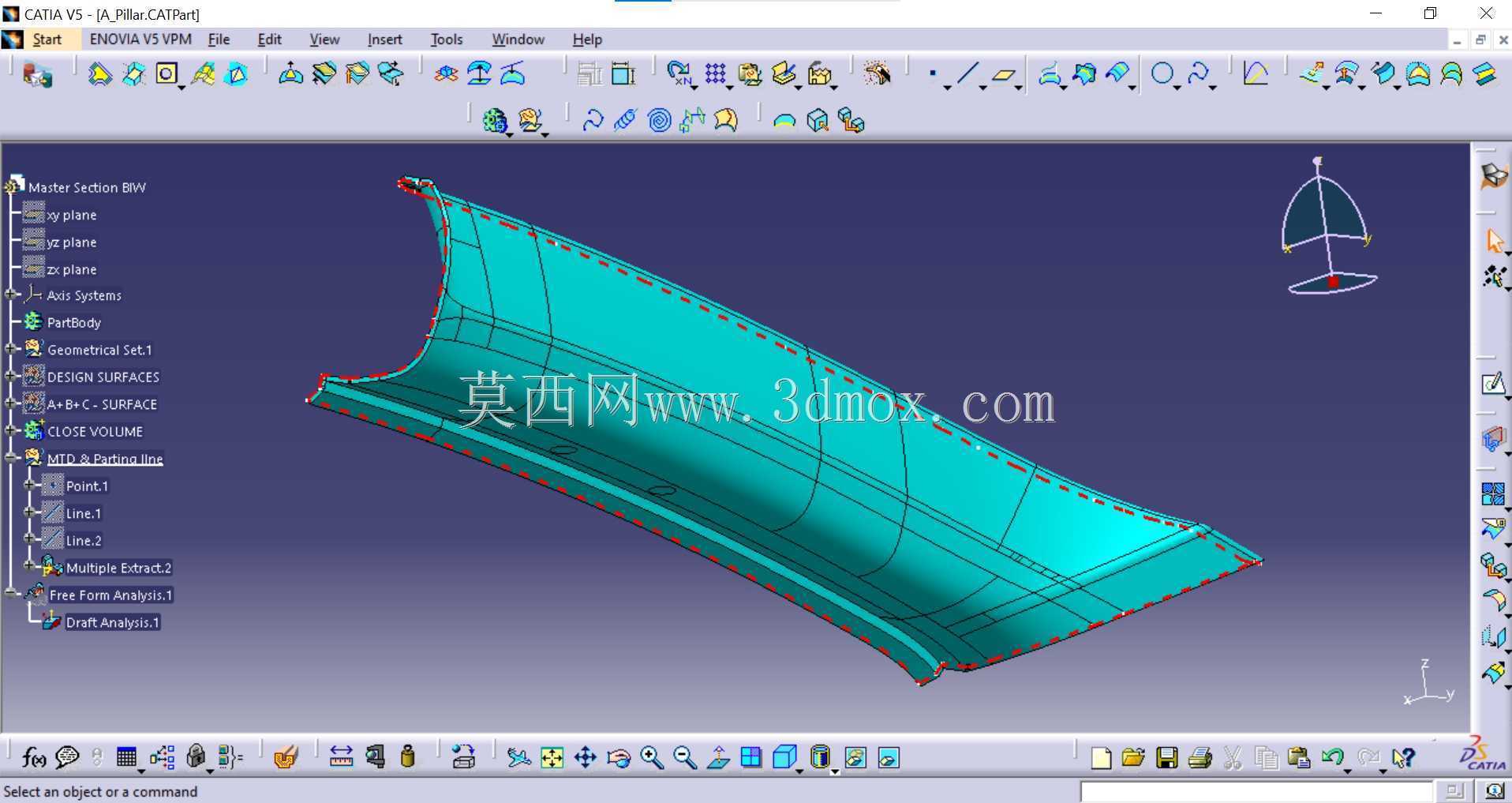

　　从结构形态看，该件并非等截面直梁，而是随车身侧面轮廓连续变化：下端靠近仪表台与前围交接处，截面相对宽厚，便于把正面碰撞和扭转载荷向门槛、地板纵梁分散；中段沿风挡侧边上扬，曲率逐步收紧，截面高度和翻边宽度随周边件布置而调整；上端接入顶盖横梁与侧围顶梁区域，端面逐渐收窄，以保证与车顶骨架的平顺搭接。数模中可以看到大量连续曲面与边界控制线，红色虚线勾勒出的轮廓对应零件外缘、翻边转折以及与相邻件的匹配边界，这些线条在建模阶段直接决定了后续偏移壁厚、闭合体积生成和圆角过渡的质量。

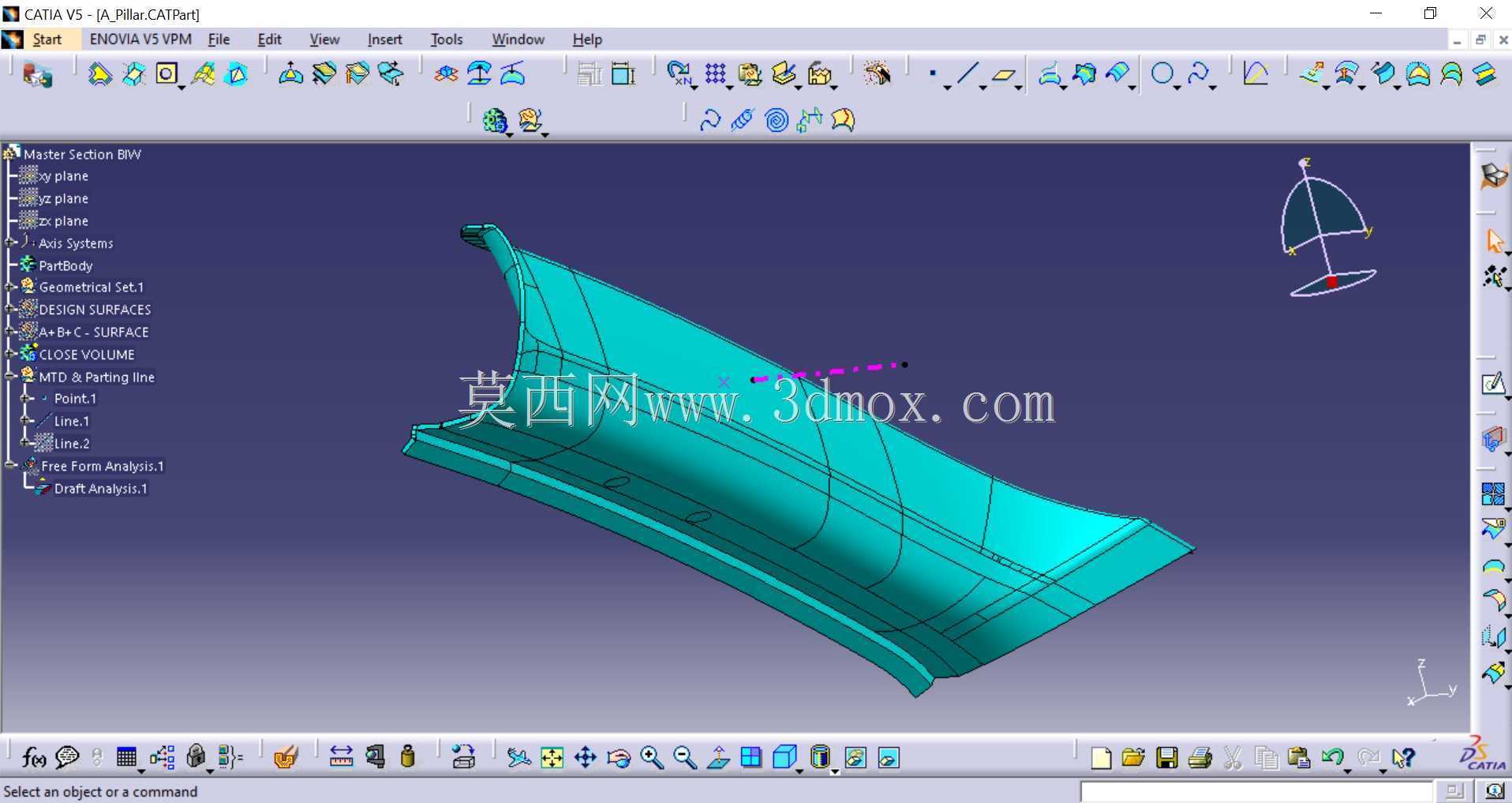

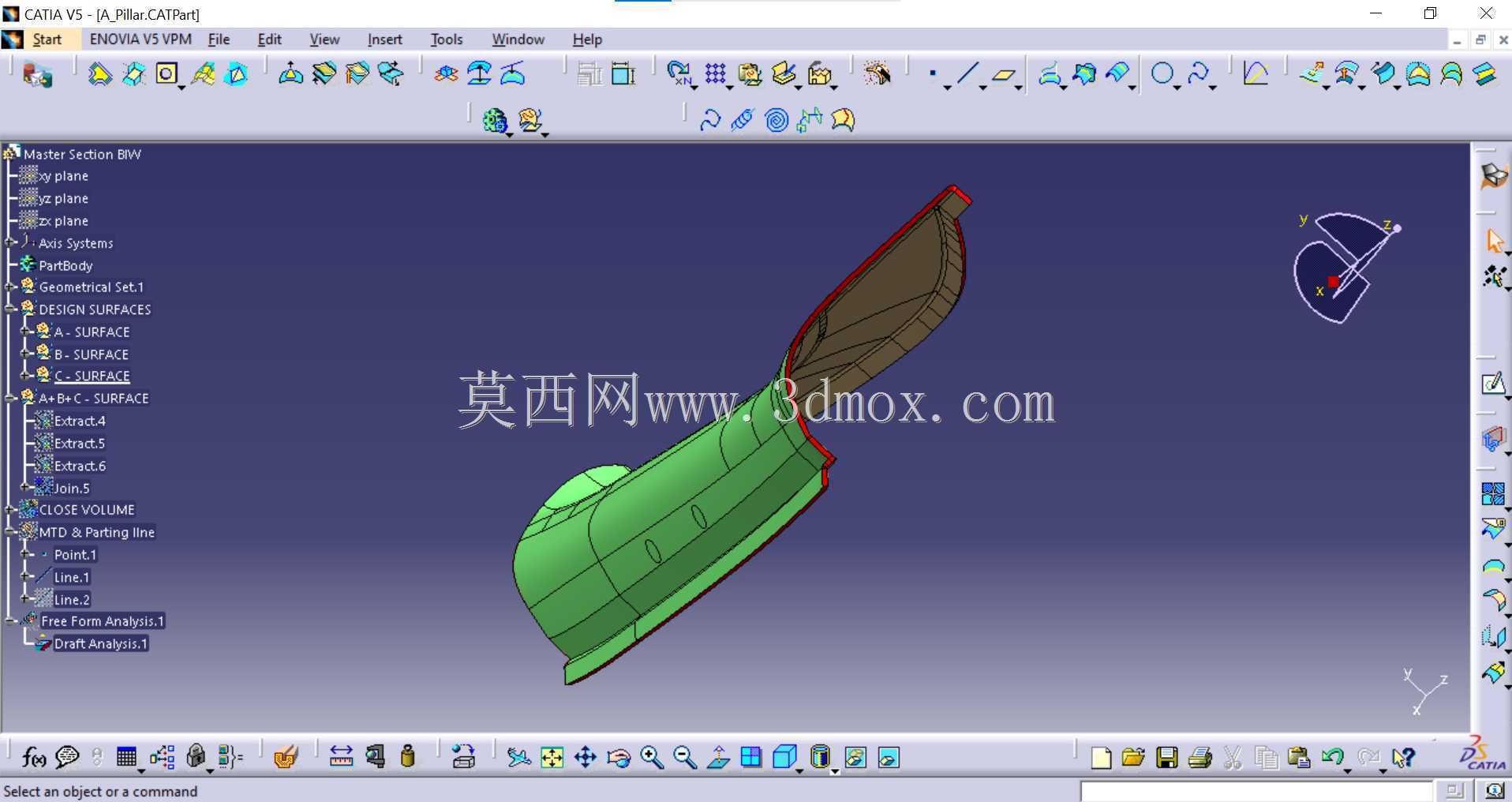

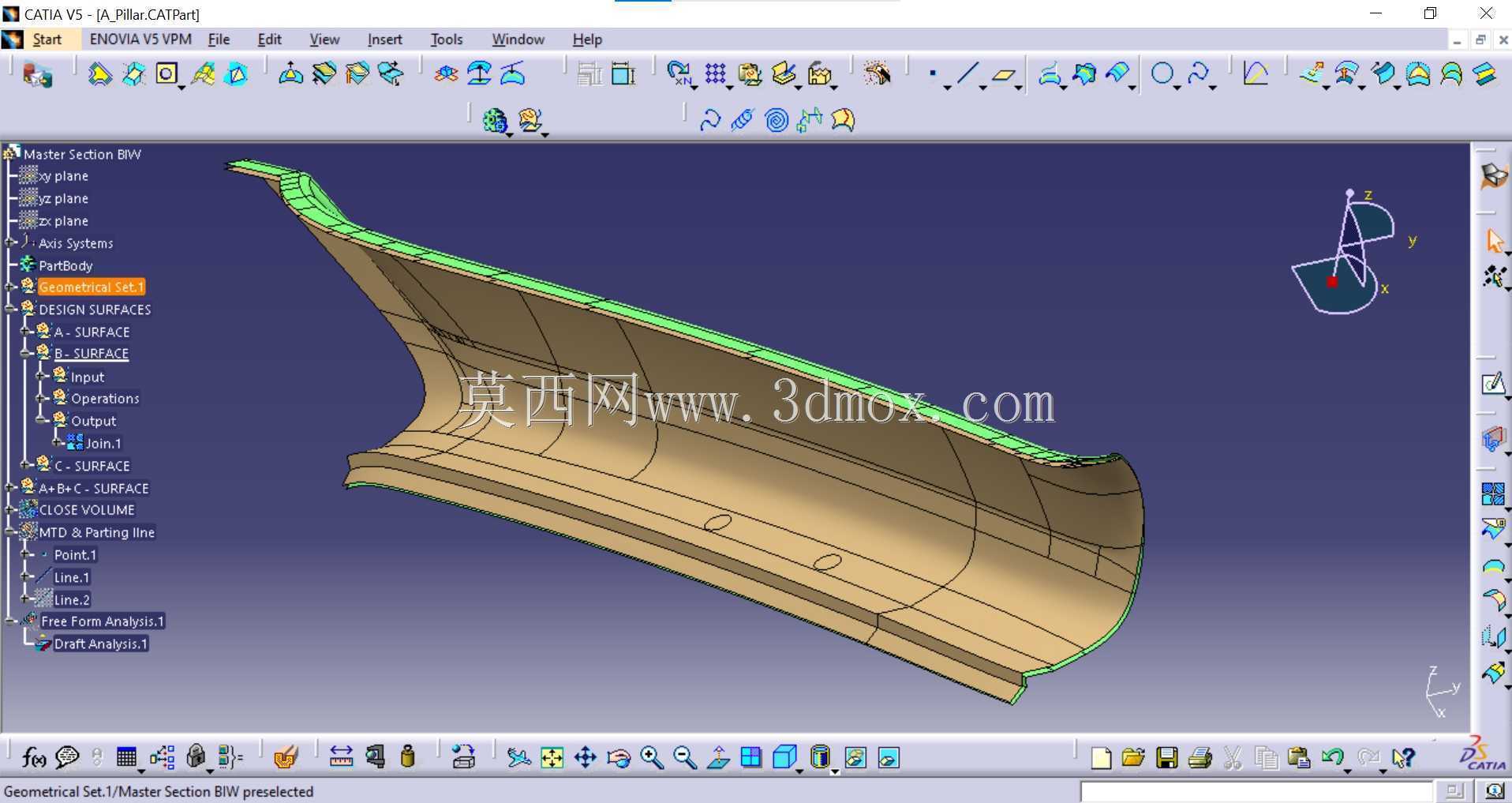

　　设计思路上，这类立柱首先要满足承载路径的连续性。A柱位于驾驶员视野侧前方，截面不能无限制加大，否则会形成明显视野遮挡；但截面过弱又会影响顶压、翻滚和前部偏置碰撞中的结构稳定性。因此建模时需要在狭长空间内把主承力面、加强翻边和局部搭接面组织成连续闭环。闭合体积的处理方式有利于把外表面、内表面和端部封接面统一成实体，便于后续做干涉检查、质量估算和有限元前处理；对于需要钣金转化的部位，则可在曲面基础上偏移出均匀壁厚，并在棱线处补充冲压圆角，避免出现尖边或局部厚薄突变。

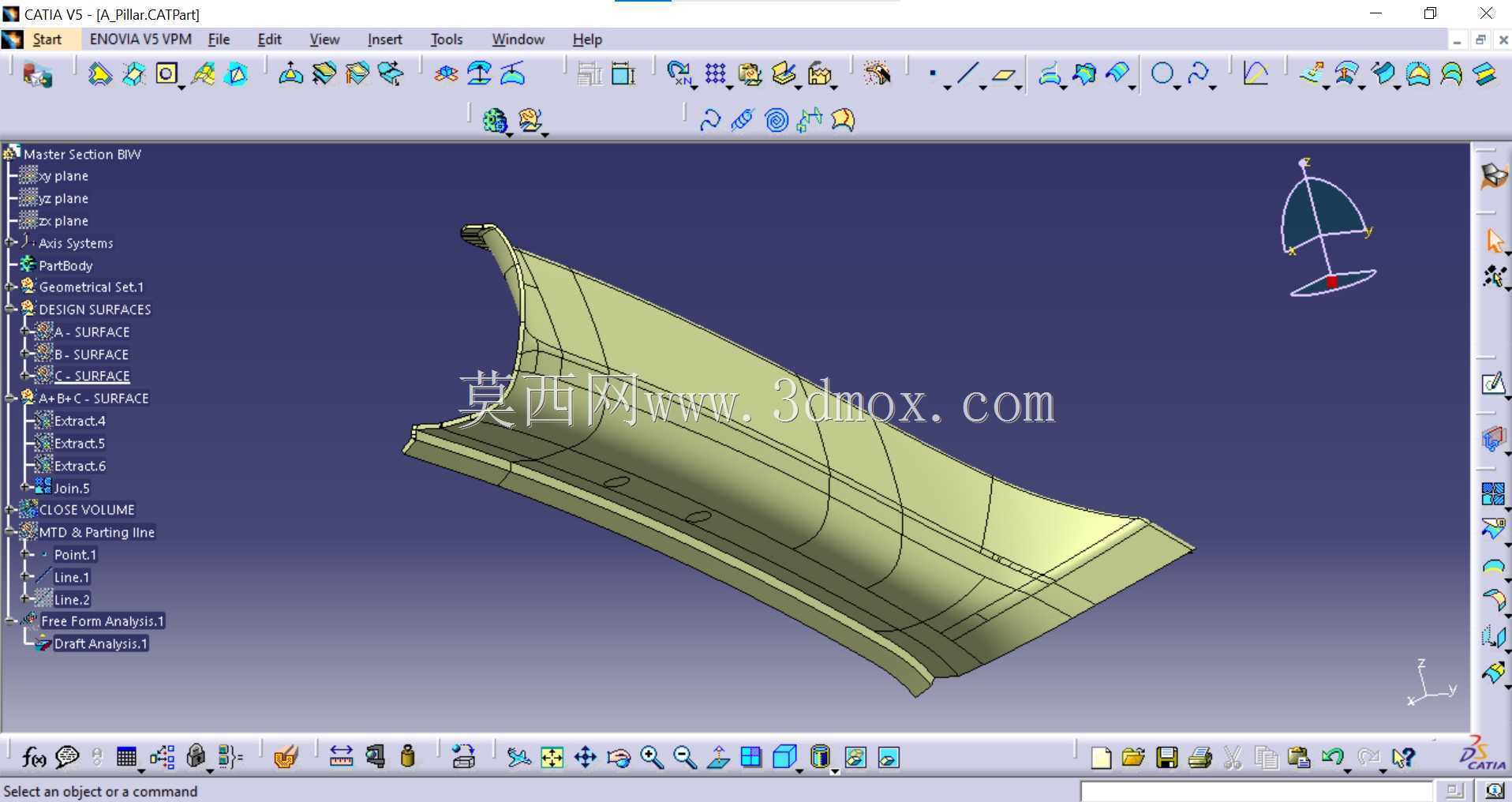

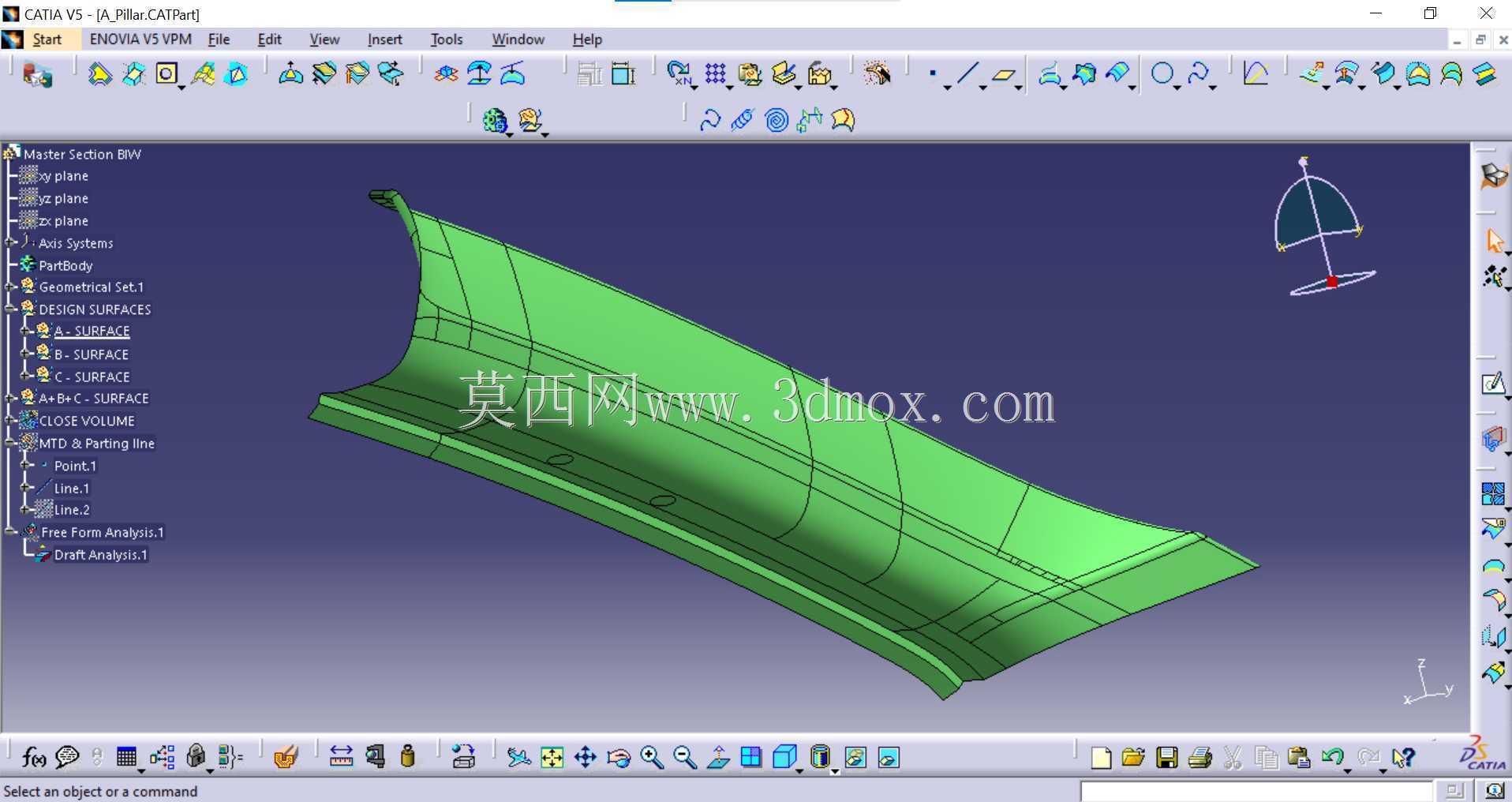

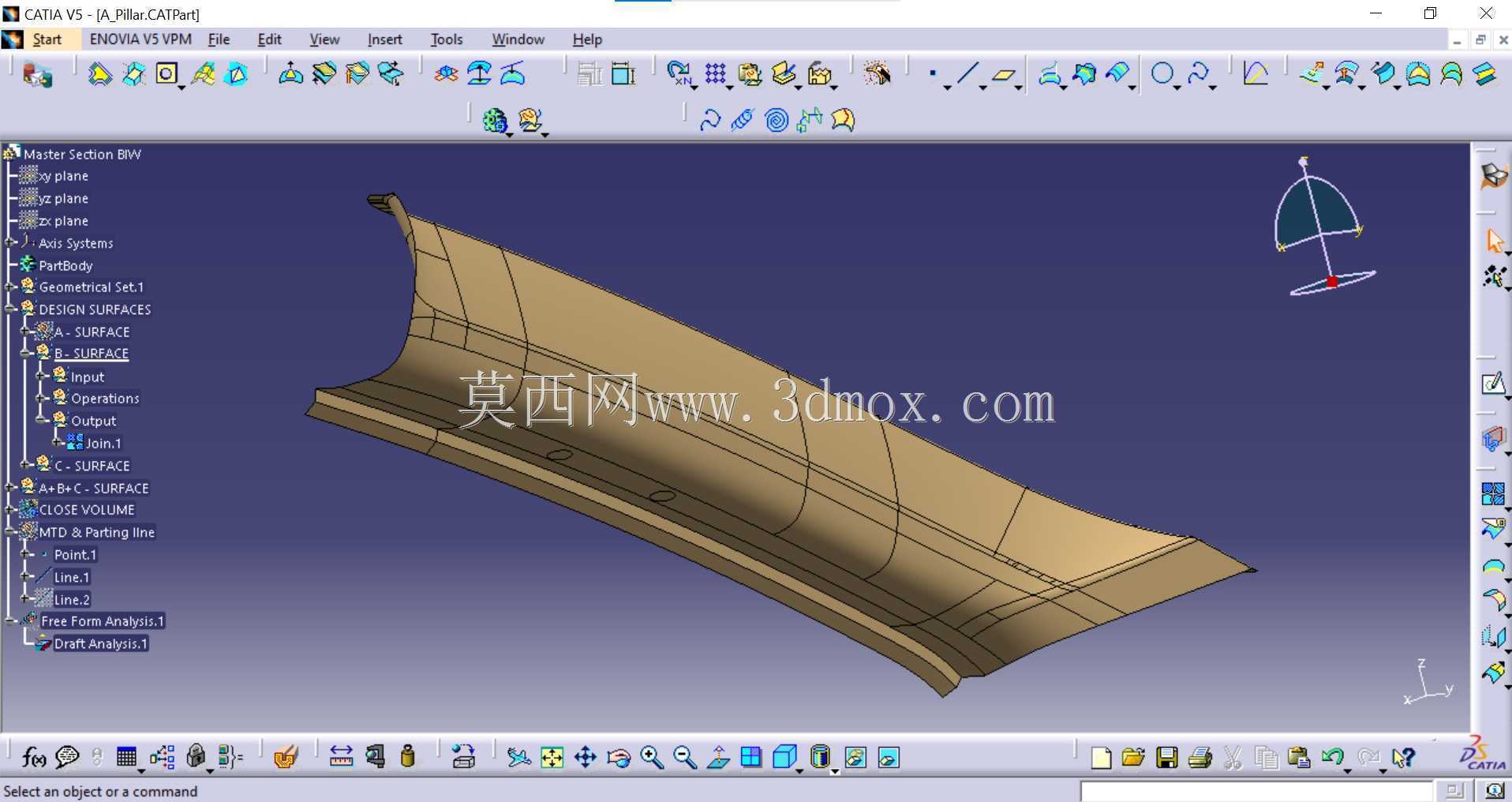

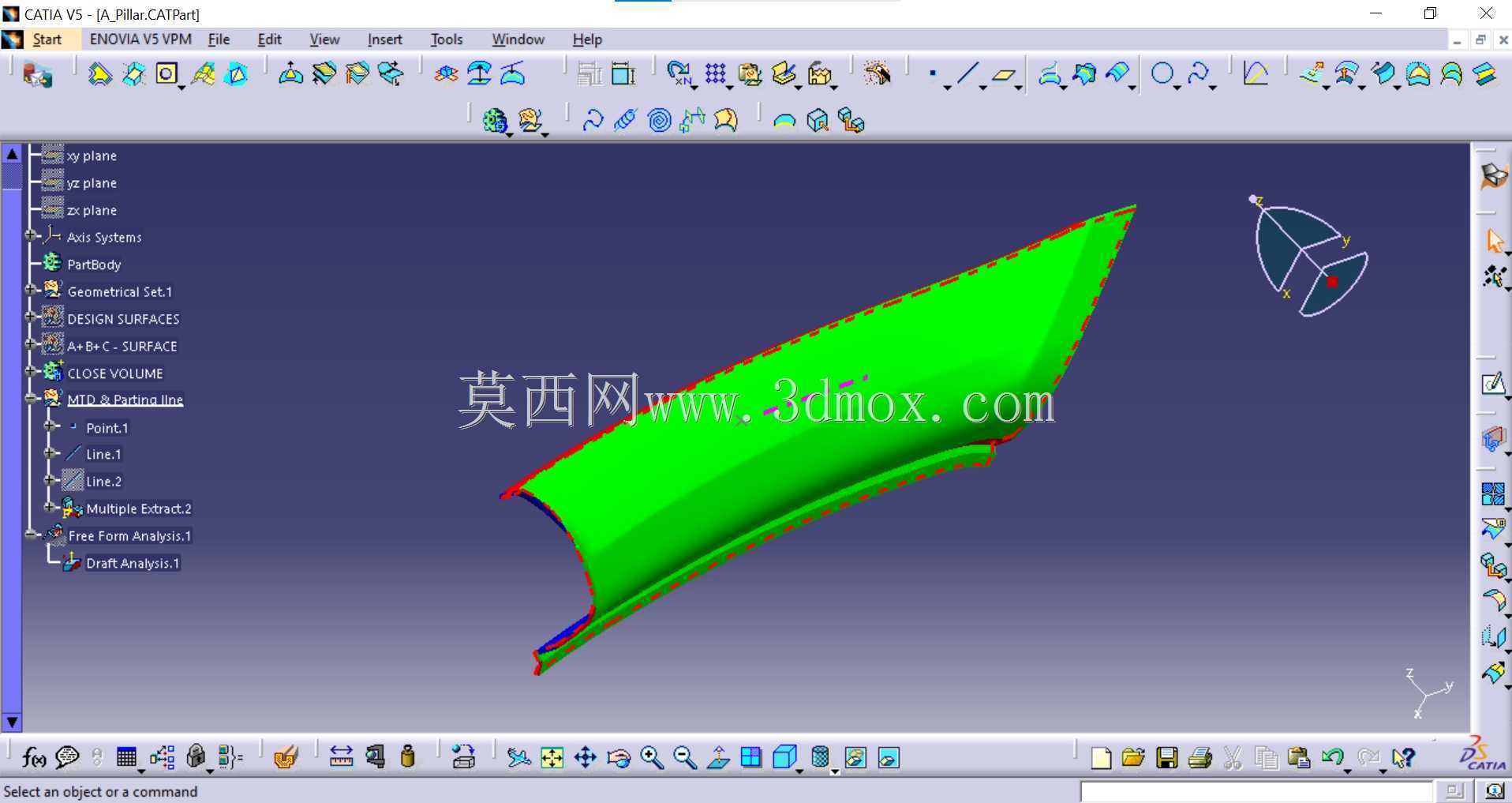

　　曲面构建是该件的重点。A柱外露侧与风挡、车门、顶盖之间的缝隙要求均匀，外观面需要保持高光连续；内侧则更多面对焊接边、胶槽、卡扣座和线束固定点。数模采用多段曲面拼接的方式，先搭出主控制面，再依据边界线调整曲率，使零件在弯曲方向上既贴合整车造型，又保留足够的结构深度。偏移操作并非简单等距复制，在曲率较大的下端和上端，偏移后容易出现曲面自交、褶皱或圆角失败，需要提前控制主曲面的曲率半径，并在翻边区域设置合理的拔模与过渡角度。

　　安装边界方面，下端通常要与前围侧板、门槛加强板及铰链安装区域形成多层焊接或螺接关系，因此端面和搭接面需要预留稳定的贴合宽度；中段内侧需考虑内饰A柱护板的卡扣、安全气帘布置以及仪表台端部的避让；上端则要与顶盖前横梁、侧围外板和雨刮导流相关区域衔接。模型中狭长的本体形态说明其布置空间受限，周边任何凸起、筋位或安装脚都必须控制在侧围外板与内饰板之间的空腔内，不能侵占风挡胶层、车门密封面或玻璃升降路径。

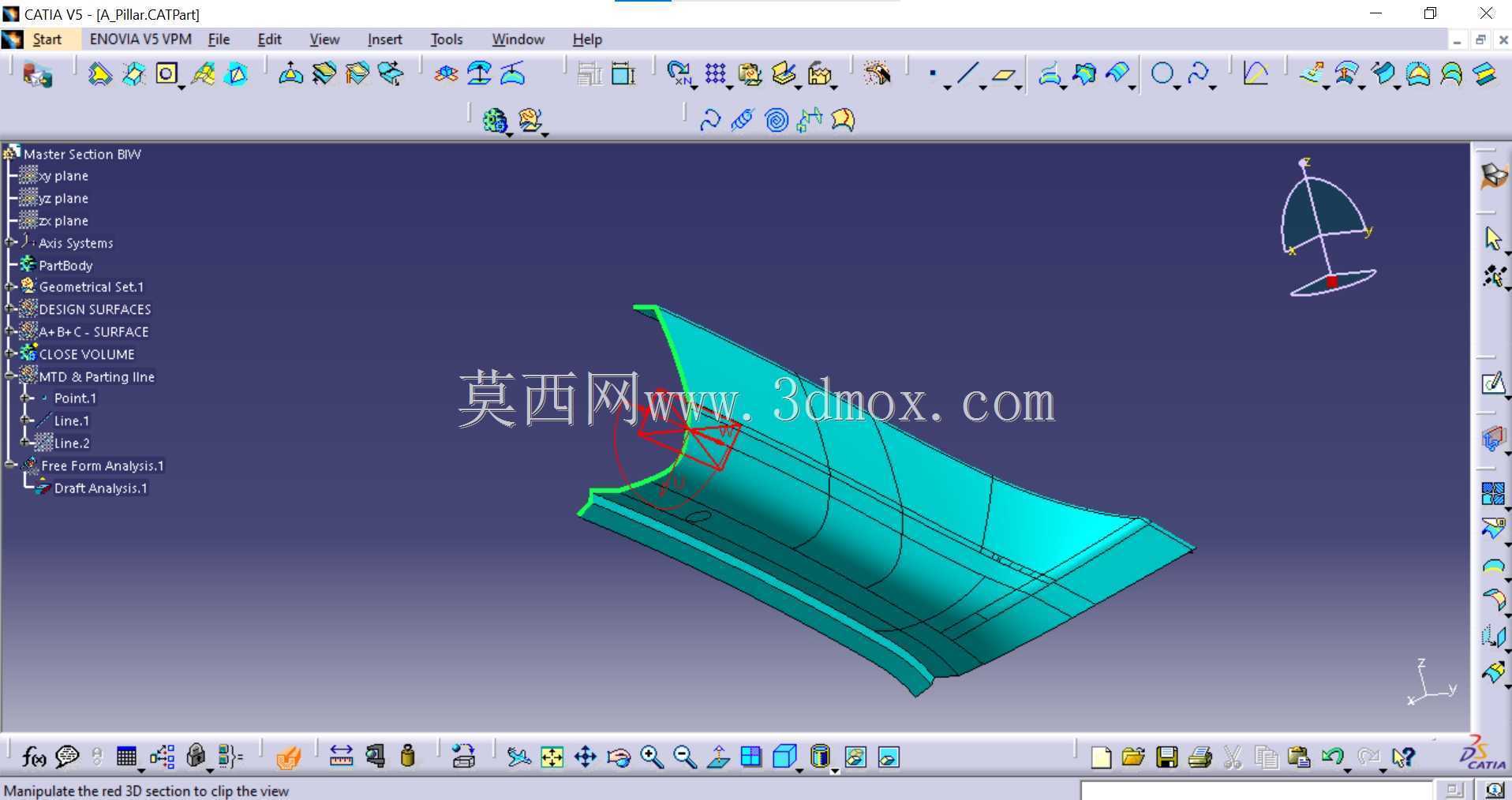

　　从工程协同角度看，这类曲面实体数模可以直接用于结构评审：一方面检查A柱与风挡玻璃、车门玻璃、密封条、后视镜安装座及雨刮轴附近的间隙；另一方面验证立柱自身壁厚、翻边高度和端部封接是否满足成型与装配要求。若后续进入详细设计，还可在现有闭合体积基础上拆分内外板、加强板和支架，补充焊点、定位孔、涂胶槽与卡扣特征。对于三维建模人员而言，该案例的价值在于展示了如何在复杂车身曲面中控制长条形承力件的连续性，使外观光顺、结构封闭和安装边界三者同时成立，而不是单独完成一个看似流畅的外形曲面。
