巴哈越野赛车悬架转向节结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:778637
  • 巴哈越野赛车悬架转向节结构设计
  • 巴哈越野赛车悬架转向节结构设计
  • 巴哈越野赛车悬架转向节结构设计

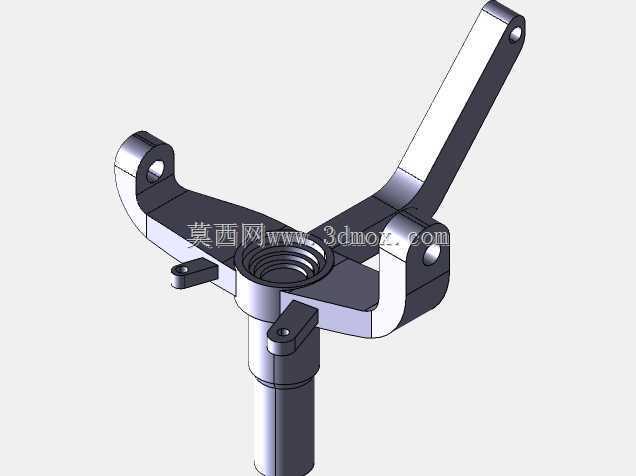

  该零件对应巴哈越野赛车底盘中的转向节总成,处于车轮、悬架控制臂、减振连杆与轮毂轴系的交汇位置,是行走系统中受力路径最复杂的节点之一。模型以一体式铸锻件思路构建,主体围绕中央轮毂轴承座展开,侧向延伸出多组带孔安装耳,分别承担上摆臂、下摆臂、转向拉杆或减振连杆的铰接任务,能够在非铺装路面冲击、转向侧向力和制动扭矩共同作用下保持轮端定位稳定。

  从实际装车场景看,这类部件多用于大学生巴哈大赛、全地形越野车和小型越野原型车的前悬架或后悬架区域。车辆在飞跳落地、泥泞侧滑、连续颠簸和急转工况下,轮胎接地点的载荷会通过轮毂、轴承传递到转向节,再由各支臂分散到车架。因此结构不能只追求外形完整,必须让载荷从轴座到各安装孔形成连续、短捷的传力路径。模型中中央圆筒用于容纳轮毂轴承或轴套,圆柱轴线与车轮回转中心重合;周围支臂的开孔位置决定轮距、主销内倾、后倾以及束角等底盘参数,孔位偏差会直接影响转向回正、轮胎磨损和操控稳定性。

  设计时首先要确定的是轮毂轴承边界。轴承外径、轴向长度和定位台阶限制了中央筒壁的最小厚度,也决定制动盘或轮毂法兰能否在外侧顺利装配。模型保留了可调整的轴承尺寸思路,使同一支臂架构能够适配不同载荷等级的轴系:轻载方案可选用较窄轴承并减小筒体外径,重载方案则加大轴承跨距和筒壁厚度,以降低悬臂弯矩。轴承座周围设置环形加强区,使支臂与圆筒交接处避免出现突变截面,因为车轮冲击载荷往往在这些圆角区域产生高应力集中。

  支臂布局体现了明显的越野底盘取向。上方和下方的安装耳并非对称布置,而是按照悬架硬点关系展开,使控制臂球铰或杆端关节轴承能够获得合理运动角度。每个耳片端部都设计有同轴通孔,孔周局部加厚,便于压入衬套、安装螺栓或连接球头。支臂之间通过宽幅腹板相连,腹板并非简单平板,而是随载荷方向形成弯折和过渡曲面,既能抵抗转弯时的扭转变形,也能减少落地冲击下耳片根部开裂的风险。对于需要频繁拆装调试的赛车场景,这种结构还兼顾了维修可达性:各铰接点暴露在外侧,扳手空间和螺栓穿装方向在建模时已被纳入考虑。

  后倾角和主销相关参数是该转向节设计的核心。后倾角影响车辆直线行驶稳定性和转向回正力矩,主销内倾则影响转向轻便性与轮胎接地点运动轨迹。模型将这些角度融入支臂和轴座的相对姿态,而不是依靠后期装配强行补偿,这样可以减少垫片调整量,提高批次装配一致性。对于赛事开发而言,底盘调校往往需要多轮试车,若关键硬点完全固化,后续只能通过更换零件改变参数;因此在结构方案阶段保留轴承尺寸和局部安装位的调整余地,有利于在不重新设计整个节体的情况下验证不同轮端配置。

  外形尺寸方面,零件整体包络围绕轮端有限空间展开,长度方向由悬架支臂跨距决定,高度方向需避开减振器、制动卡钳和轮辋内壁。中央轴座外径不能与轮辐发生干涉,外侧伸出圆柱要为轮毂、锁紧螺母和制动盘预留轴向空间;下部支臂向车架方向延伸时,需要保证车轮在最大跳动和最大转向角下仍不与轮胎、卡钳接触。安装耳孔位则应与控制臂球头锥面或杆端轴承宽度匹配,孔端面需要保留足够的贴合面积,避免螺栓夹紧时出现局部压溃。

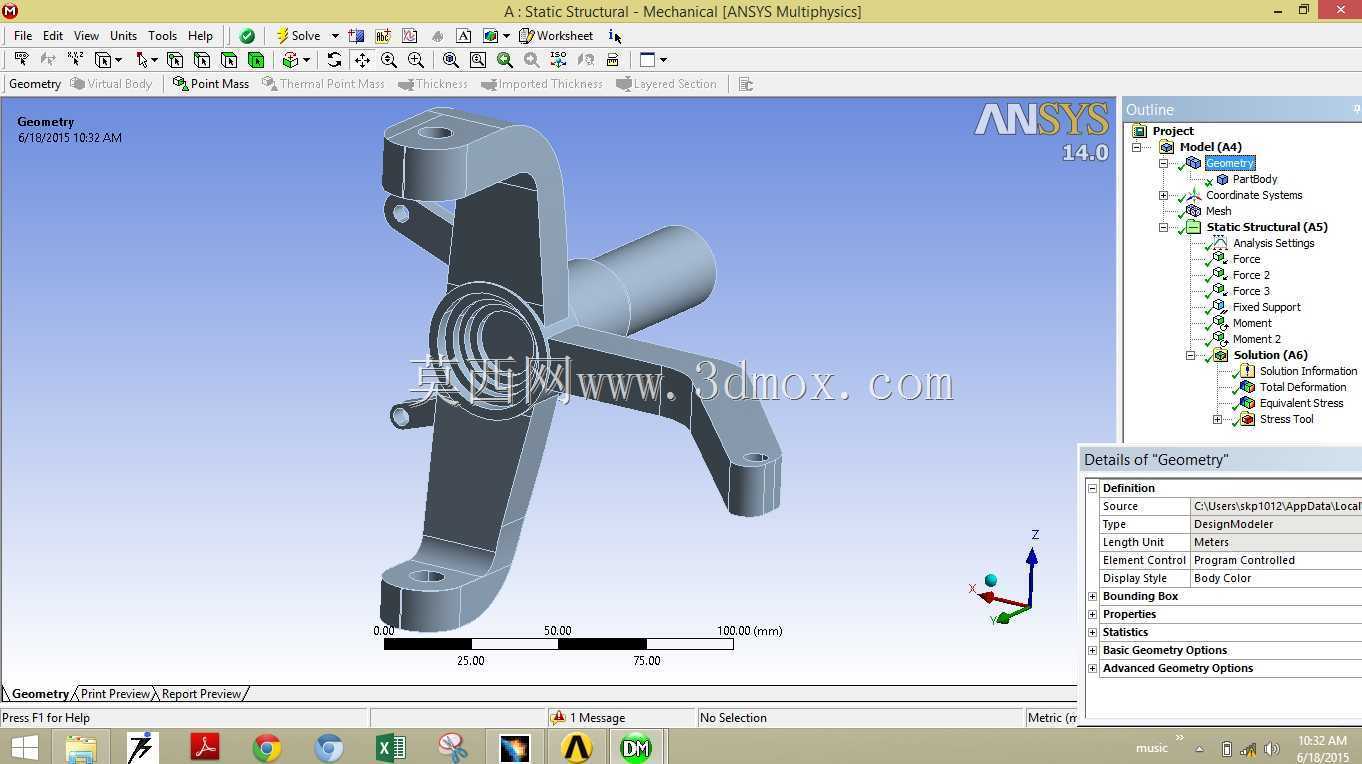

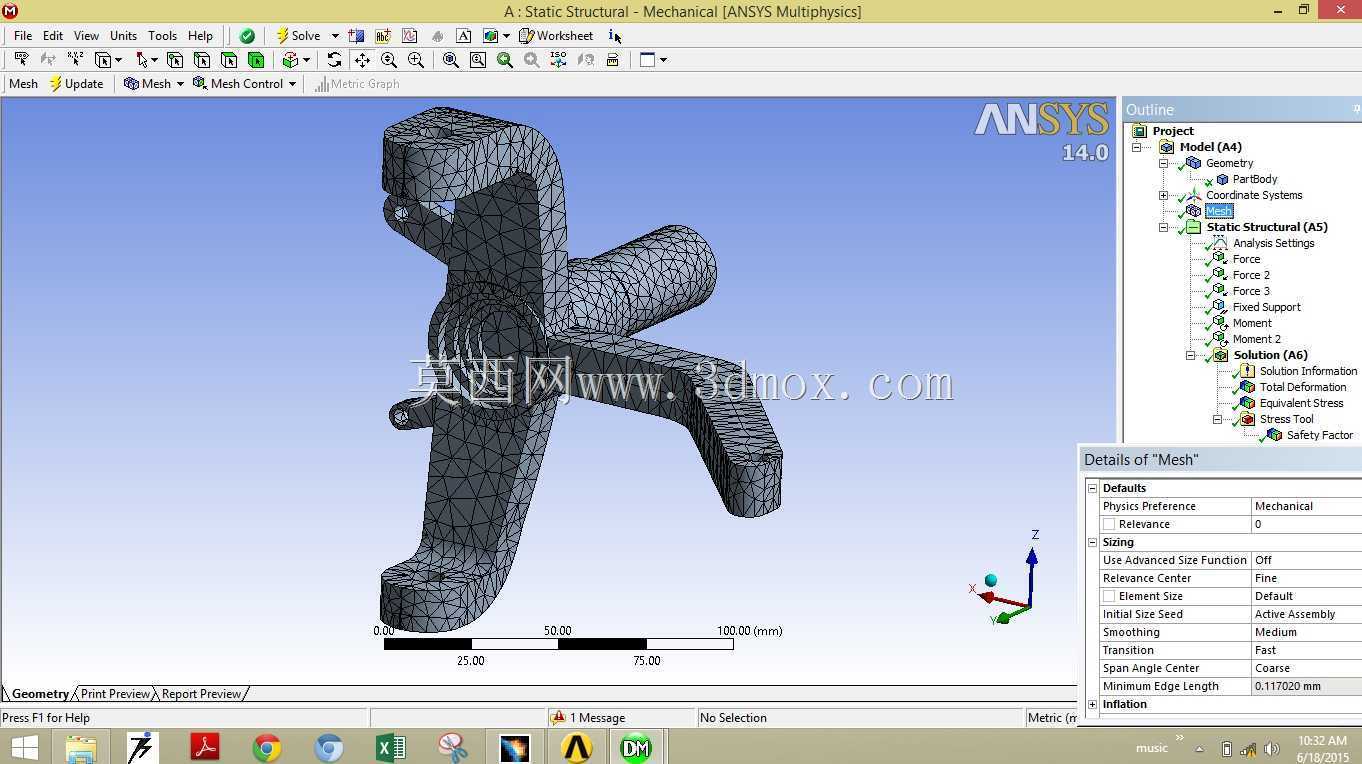

  从制造和校核角度看,该结构适合采用铸造成型后数控加工关键孔面,也可在原型阶段通过钢板焊接或五轴加工进行验证。铸造方案能够实现复杂曲面和渐变壁厚,利于减重;焊接方案则便于快速修改硬点,但必须对接缝和热影响区进行补强。有限元分析时应重点约束中央轴承座,并在各铰接孔施加来自多体动力学提取的极限载荷,关注耳片孔边、支臂交汇圆角和轴座环形过渡区的应力。疲劳工况不能只看静态最大应力,还应叠加制动、转向、垂向冲击三类循环载荷,因为越野路面的反复振动更容易在开孔和截面变化处引发裂纹。

  在整车装配关系中,转向节还承担保护制动与传动部件的作用。其外形需要为卡钳留出旋转和散热空间,同时在车轮受到侧向撞击时避免支臂直接压靠制动管路。若用于后轮驱动布置,中央轴座还需与半轴、轮毂法兰和轴承锁紧结构协调;若用于前轮转向结构,则转向拉杆安装耳的位置应使传动角在全行程内保持合理,避免拉杆与摆臂运动干涉。该三维模型把轴座、支臂、铰接耳和加强腹板整合在同一实体中,能够直接用于底盘硬点校核、运动干涉检查、有限元前处理以及铸造或加工方案讨论,为巴哈越野车轮端系统的迭代设计提供清晰的结构基础。
