工业传动滚子链条结构设计

　　滚子链是机械传动系统里非常典型的挠性啮合元件，常见于输送线、农机、摩托车、包装设备、机床辅机以及各类需要长距离传递动力的场合。与齿轮传动相比，链条对中心距的适应能力更强；与同步带相比，它在油污、粉尘、湿热和重载工况下更耐冲击，维护方式也更直接。实际选型时，工程师通常不会只看单节外观，而是要把链轮齿数、节距、排数、破断载荷、润滑条件、张紧行程以及安装空间一起纳入校核。

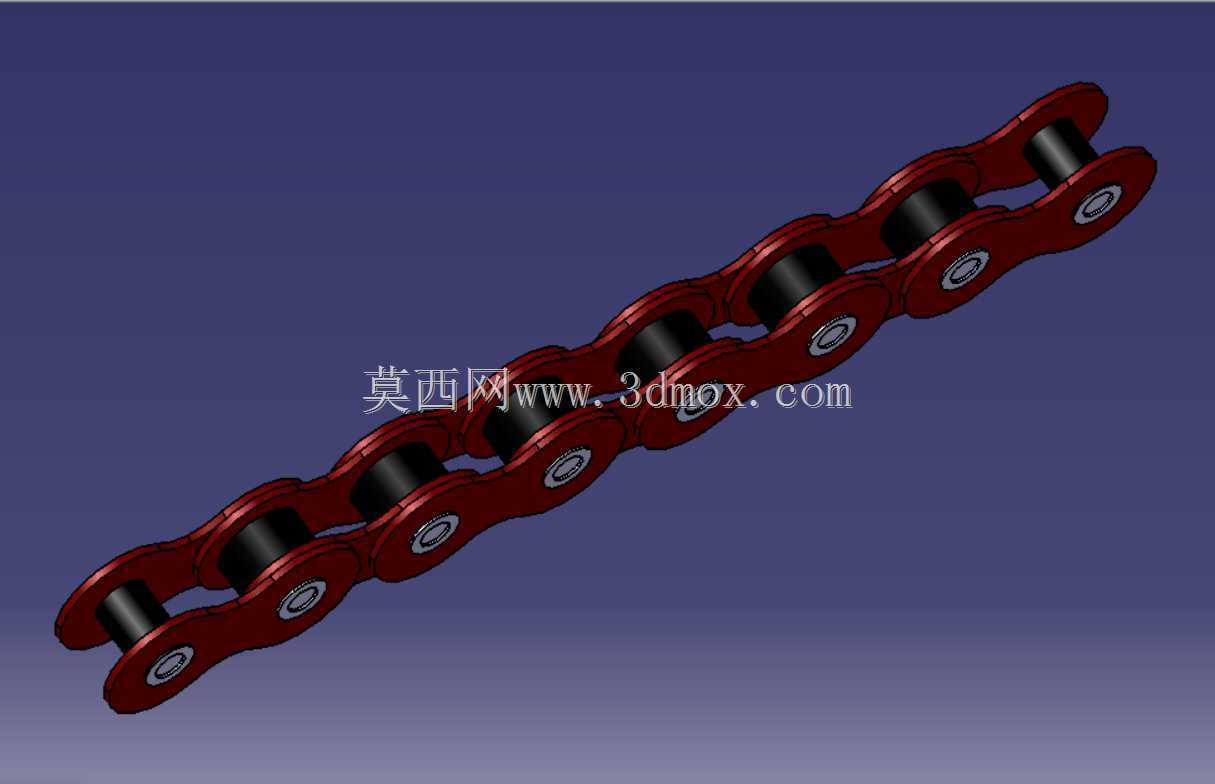

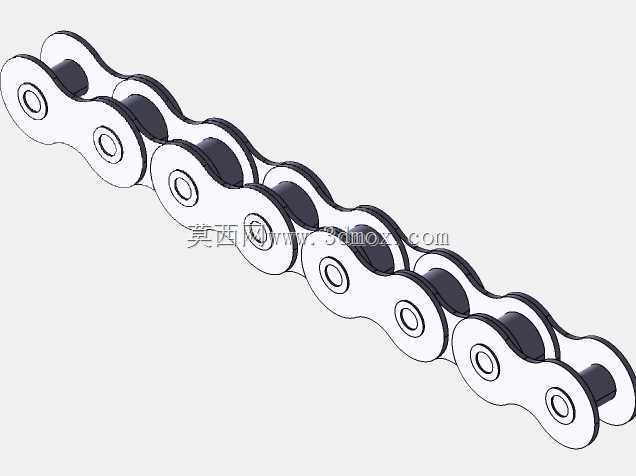

　　这套三维结构围绕标准滚子链的基本组成展开：外链板、内链板、套筒、滚子和销轴按链节交替装配。外链板与销轴形成固定连接，内链板与套筒形成固定连接，滚子空套在套筒外侧，工作时滚子与链轮齿廓接触并滚动，能够降低啮合摩擦和齿面磨损。相邻链节之间通过销轴与套筒的相对转动实现弯折，因此链条绕上链轮时可以平顺地形成多边形轨迹。模型中红色链板与黑色滚子、套筒形成明显区分，便于在装配评审时识别运动关系，也方便后续做爆炸视图、装配动画或干涉检查。

　　从设计思路看，链板外形采用两端圆弧、中间收窄的常见轮廓，这种形状在保证销轴孔周边拉伸强度的同时，能减轻不必要的材料堆积。链板孔位与销轴、套筒之间的配合是链条寿命的关键：过松会造成冲击和错位，过紧则会增大铰接阻力并影响弯折。滚子外径需要与链轮齿沟、齿厚和节距匹配，若滚子与齿槽接触位置不正确，传动时会产生跳齿、噪声增大或局部磨损。销轴端部的限位方式也不能忽略，真实产品中常通过铆头、卡簧或其他止退结构防止链节侧向脱开。

　　在设备布局中，链条不是孤立存在的。水平传动时，通常建议保持合理的松边垂度，避免过张紧导致轴承受力过大；垂直或倾斜输送时，则要考虑张紧轮、导向板或防脱齿结构。链轮中心距过小会导致包角不足、啮合齿数偏少，中心距过大又容易使松边抖动，因此长距离输送常加入托链板或张紧装置。安装边界方面，需要预留链条接头装配空间、链轮轴向定位宽度、罩壳防护间隙以及后期拆链、润滑和调整张紧的操作位置。若设备框架内已有电机、减速机、轴承座或护板，链条运动包络必须逐段检查，尤其要避开高速旋转件和人员可触及区域。

　　功能特性上，滚子链适合传递较大扭矩，并能在温度变化、粉尘污染和润滑不充分的环境中保持较稳定的传动比。它不像皮带那样依赖预紧摩擦力，因此过载打滑较少，但冲击载荷会直接作用于链轮齿、销轴和链板，设计时应在驱动端加入缓冲启动或限速保护。多排链可提高承载能力，但对两轴平行度和链轮共面度要求更高；单排链结构简单、维护方便，在中等载荷设备中更常见。链条接头处通常是强度和可靠性的薄弱环节，循环载荷下应重点关注销轴剪切、链板疲劳、套筒磨损和滚子碎裂等失效形式。

　　建模时，单个链节完成后可通过阵列或重复装配形成连续链条，但不能只做视觉复制。每一处铰接都应体现销轴、套筒、滚子和链板的层级关系，弯折到链轮包角范围时，链节之间的转角要符合节距和链轮分度圆关系。若用于运动仿真，还需给销轴与套筒设置转动关系，给滚子与链轮接触保留径向间隙，并约束链条整体沿传动路径运动。对于结构设计人员来说，这种模型的价值不在于外观还原，而在于把链传动的啮合、铰接、张紧和维护空间清楚表达出来，使后续链轮选型、护罩设计和现场装配有明确依据。
