双排滚子传动链闭环装配结构

　　在做输送线、农机底盘或者小型动力头布局时，链条往往是最先被粗略估算、最后才暴露干涉问题的部件。很多图纸只画单节链板，装配时靠软件阵列凑数，结果一到链轮包角处就出现链节错位、销轴穿不过去，或者张紧后侧边蹭到护罩。这套闭环双排滚子链把整圈链节按真实啮合关系装配到位，能直接放进传动方案里核对运动边界，省去后期反复改支架的麻烦。

　　从使用场景看，这类双排链常见于需要传递较大扭矩但中心距又不适合用齿轮直连的场合。比如农用运输车的后轮驱动、包装机械的主输送轴、机床辅机的进给传动，以及一些非标设备里电机减速后到工作轴的二级传动。和单排链相比，双排结构在相同节距下承载能力更高，横向占用空间却比两根并排单排链更紧凑，两根链条共用销轴，受力同步性也更好，不容易出现单侧跳齿。

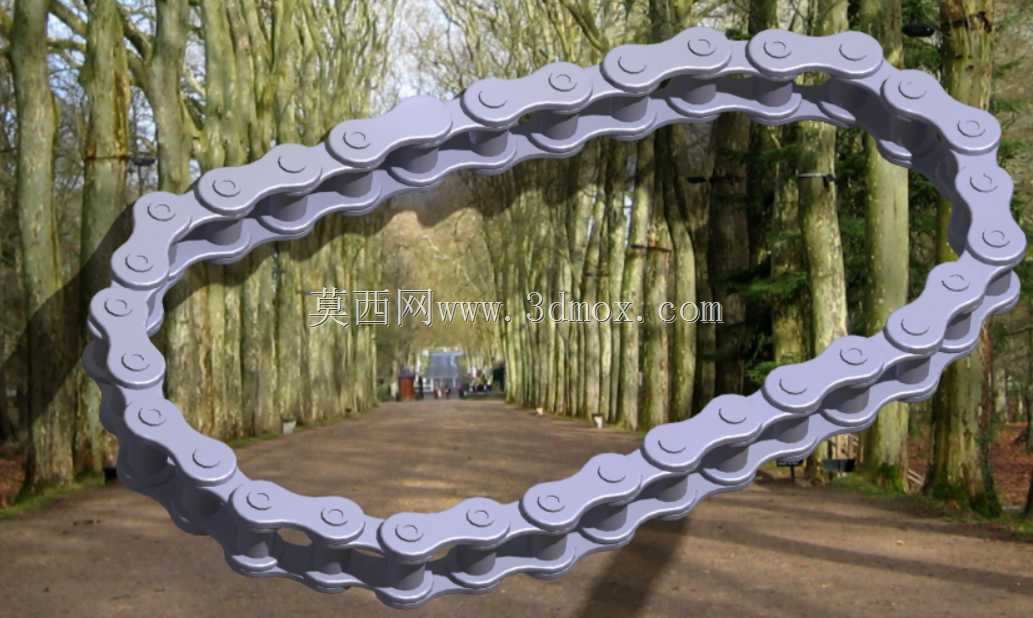

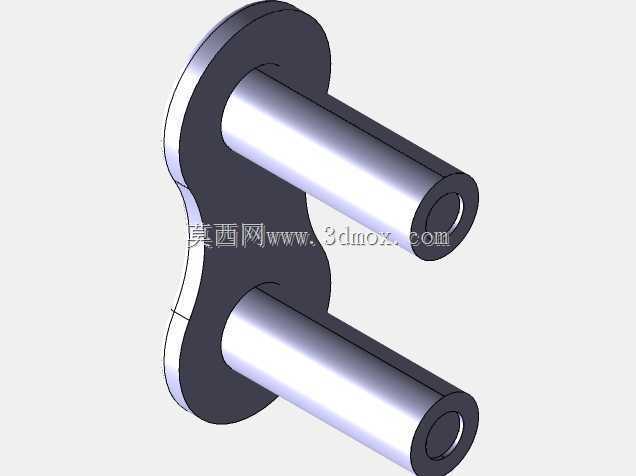

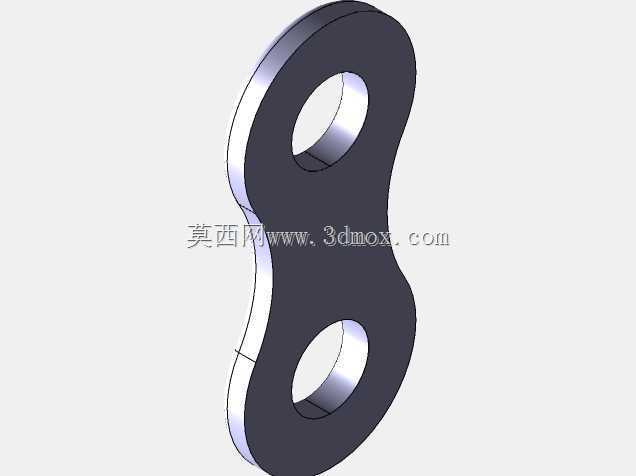

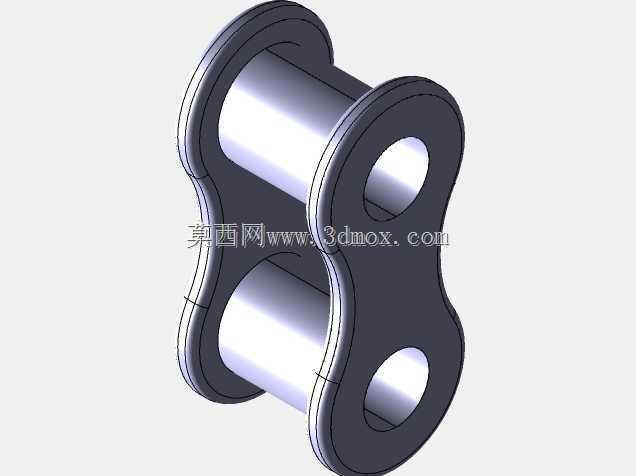

　　模型里每一节都还原了内链板、外链板、套筒、滚子和销轴的层叠关系。内链板与套筒过盈配合，外链板与销轴压装固定，滚子套在套筒外侧可以自由转动——这正是链条能在链轮齿槽里滚动啮合、减少磨损的关键。整圈链条围成闭环后，链节总数为偶数，这也是实际选型时必须遵守的细节：若中心距算出来需要奇数节，就得加过渡链节，而过渡链板的抗拉强度只有普通链节的八成左右，重载场合要尽量避开。

　　做布局时可以先拿这个装配体占位。链条包绕链轮的两段直线段并非完全绷紧，松边会有自然垂度，设计张紧轮或张紧顶丝时要预留这部分行程。模型呈现的闭环轮廓能直观看到松边、紧边的走向，判断张紧轮该压在哪一侧：一般压在松边、靠近小链轮的位置，包角增量最明显。若设备空间受限需要改传动比，换用不同齿数的链轮后，链条总长也要按节距重新核算，这个完整装配体可以直接替换链轮并重新生成包络，检查链节是否仍能平顺啮合。

　　安装边界方面，双排链的宽度方向要给链板两侧留出窜动间隙，通常每侧留几毫米即可，不能让护罩贴死链板，否则泥沙堆积后会把链条卡死。链条与链轮共面度要求较高，两轴平行度偏差过大会导致单侧链板偏磨、滚子爬齿，三维布局时可以借助这个装配体的链板侧面做基准，拉出面平行度检查。销轴两端的铆头或卡簧也要预留装拆空间，尤其是设备内侧那一排，若被机架挡住，后期拆链会非常棘手。

　　润滑与维护的思路也能在模型上提前体现。滚子啮合区需要油液进入套筒与销轴的摩擦面，若链条被护罩完全封死，要预留油嘴或油浴结构。工作环境有粉尘的场合，链节间隙容易进磨粒，选型时可考虑带密封圈的链节，相应地链轮齿宽和护罩尺寸都要放大——这些干涉检查在只有单节链板的图纸里根本发现不了，而整圈闭环装配体把每一节的空间位置都摆了出来，护罩、张紧轮、机架横梁哪些地方会碰，旋转视角就能确认。

　　对建模从业者来说，这套结构还演示了柔性传动件的装配思路：链节不是刚性阵列，而是沿链轮分度圆和直线切线逐节定位，每节的转角随啮合位置变化。理解这种包络关系后，再做同步带、履带甚至输送链板的环形布局都能套用同样的方法。
