五缸星型径向活塞发动机装配结构

　　径向发动机在早期航空动力、轻型通航飞机、试验教学台架以及复古动力装置改造中具有典型应用价值。该装配体围绕中心曲轴呈放射状布置五个气缸，活塞、连杆、缸体、缸盖等部件围绕同一回转中心形成紧凑的星型结构。与直列发动机相比，这种布局能够在较小的轴向空间内集成多个工作缸，曲轴长度明显缩短，整机正面投影较大但纵深尺寸受控，适合对轴向安装长度敏感、迎风面积可接受的动力舱布置。

　　从实际用途看，该结构重点表现多缸往复运动与中心曲柄之间的协同关系。五个活塞分别在各自气缸内完成往复直线运动，通过连杆将作用力汇集到中心曲柄机构，再由曲轴输出旋转扭矩。放射布置使各缸工作相位能够沿圆周方向错开，有利于改善输出扭矩的连续性，降低单缸做功带来的转速波动；同时多缸围绕中心排布，也让机体受力更接近对称分布，曲轴主轴承区域承受的径向载荷可在不同方向上交替平衡。

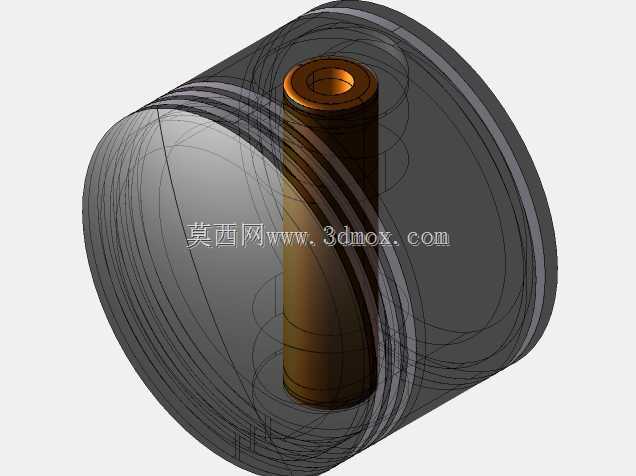

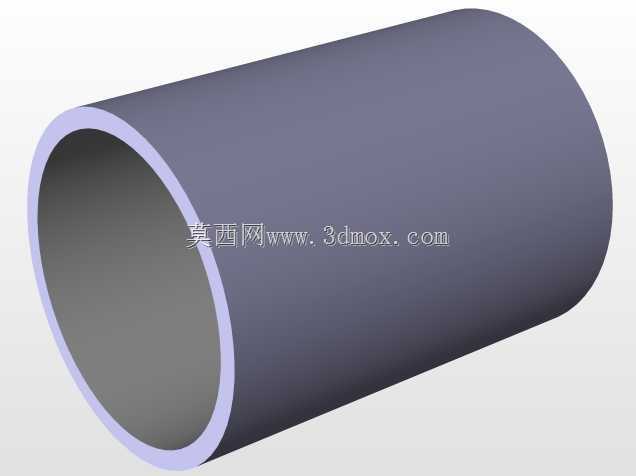

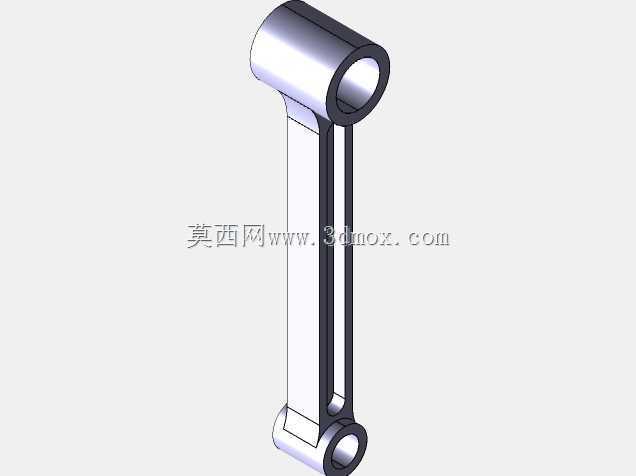

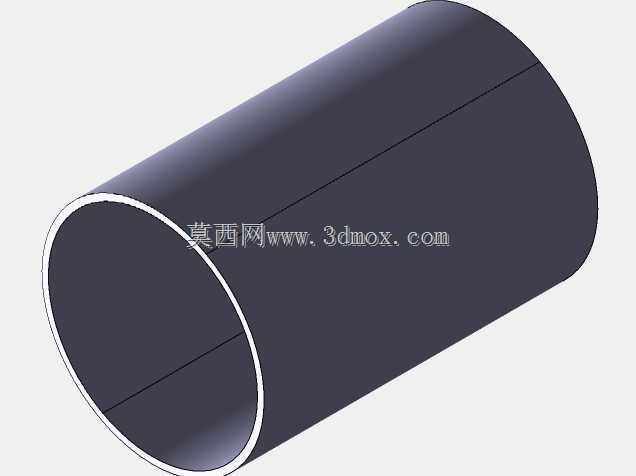

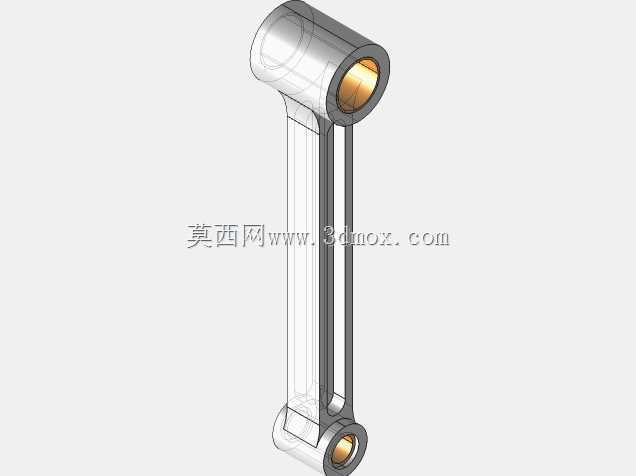

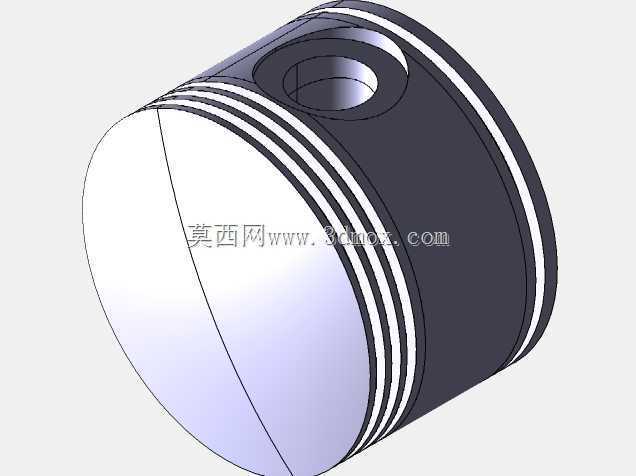

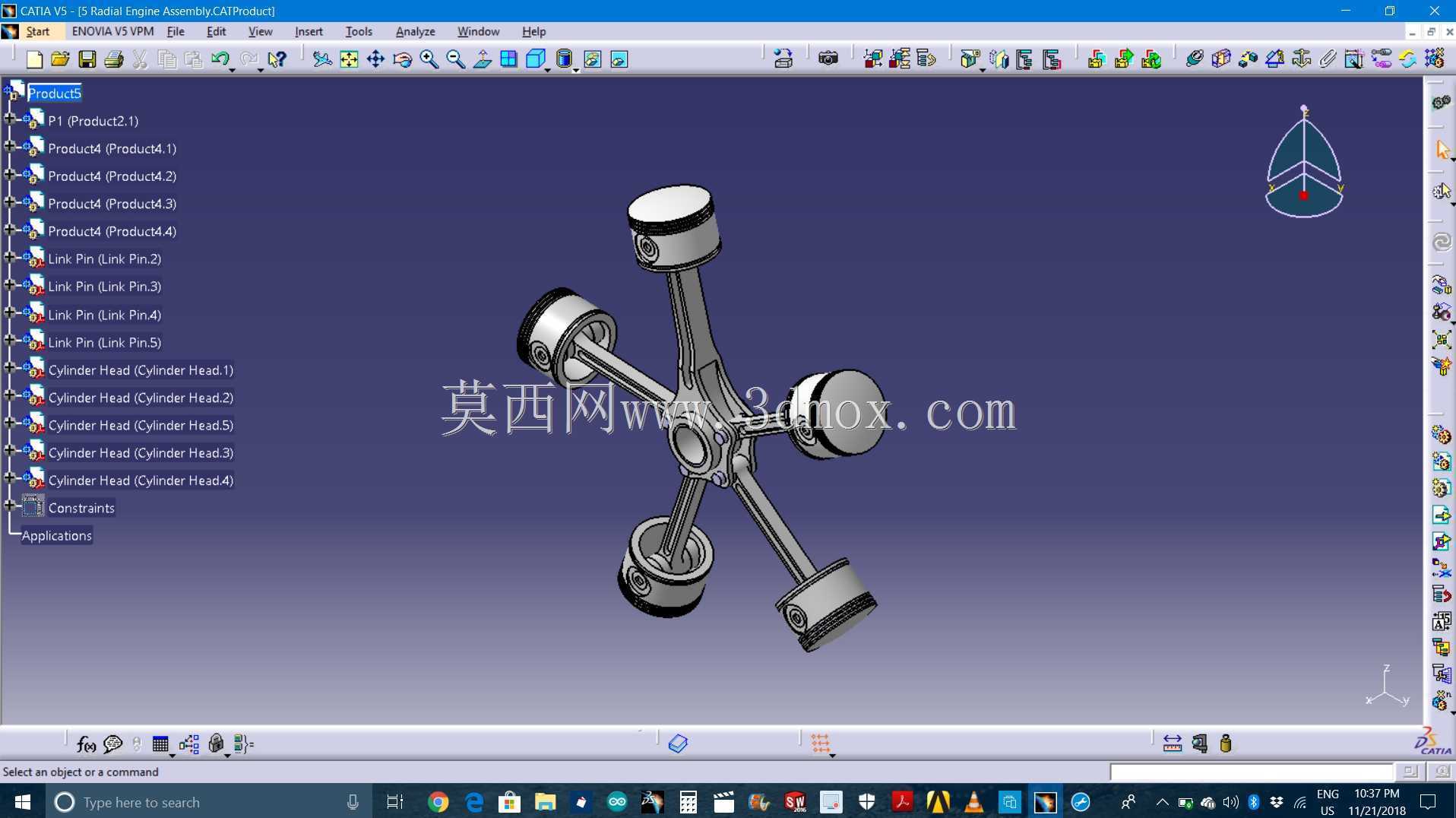

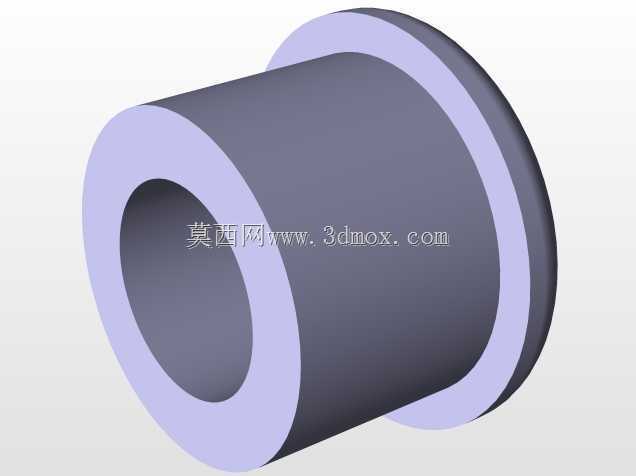

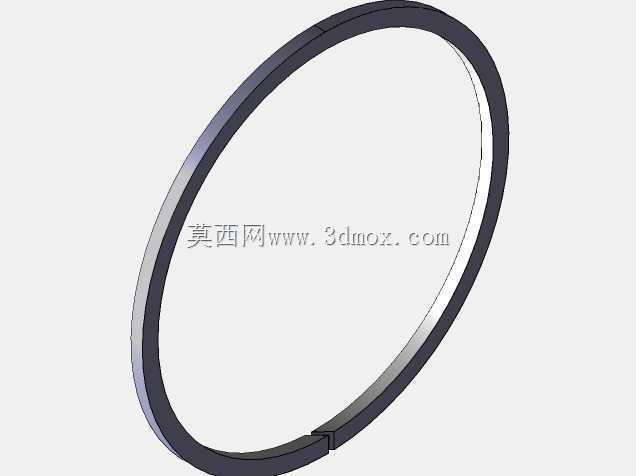

　　建模时将整机拆分为活塞、连杆、气缸、缸盖、中心曲柄以及约束关系等多个层级，能够清楚反映装配逻辑。活塞位于气缸内腔，外圆与缸壁保持滑动配合边界；连杆小头通过活塞销与活塞连接，大头则汇聚到中心曲柄区域。五个连杆并非简单重复摆放，而是需要依据曲柄销位置、连杆长度和活塞行程确定空间角度，使各缸在同一装配基准下保持正确相位。缸体与缸盖沿径向外侧布置，形成燃烧室和运动件的容纳空间，各部件之间的贴合面、同轴关系和运动间隙都需要在装配中保留。

　　设计思路上，径向发动机的核心不在于单个零件外形，而在于中心机构如何把五路往复运动合成连续回转。建模过程中应先确定曲轴回转中心和气缸分布圆，再以放射基准面建立各缸轴线。五个气缸轴线通常位于同一平面或近似同一平面内，相邻缸之间保持均匀夹角；这样既便于结构布置，也有利于点火或做功顺序均匀分配。确定缸心距时，需要同时考虑缸体外壁干涉、连杆摆动空间、活塞销位置以及曲轴箱尺寸。若气缸过于靠近中心，连杆摆角和曲轴箱结构会受到限制；若气缸离中心过远，则连杆长度增加，整机重量和外轮廓都会放大。

　　外形尺寸方面，该类发动机的安装边界主要由最大径向轮廓、曲轴轴向长度、缸盖外侧接口以及输出轴位置决定。放射状五缸结构的外径由气缸长度、缸盖厚度和中心箱体半径共同构成，设计舱体时不能只按箱体外形预留空间，还需考虑缸盖散热片、管路接头、火花塞或喷油部件等外围突出物。轴向边界则集中在曲轴前后端、前端输出法兰、后端附件安装面以及缸体沿轴向的宽度。安装支点通常围绕中心箱体设置，支撑面应尽量靠近主承载区域，避免悬臂过长导致振动放大。

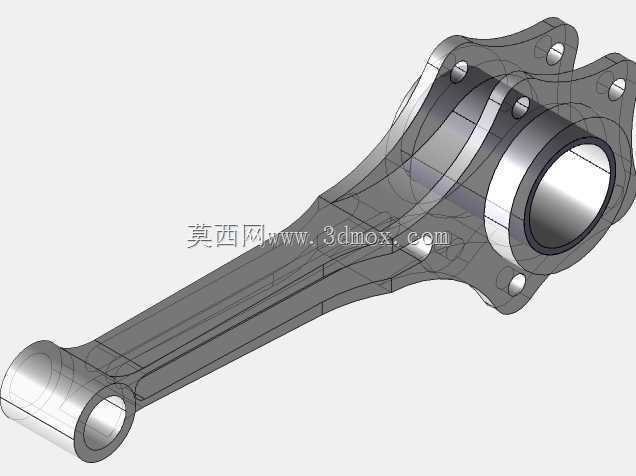

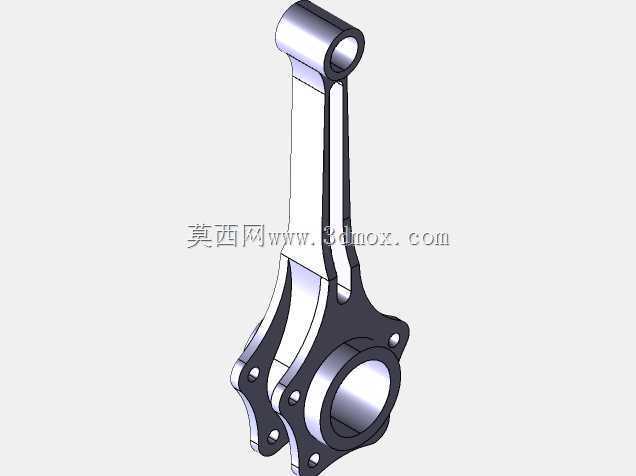

　　运动校核是这类装配体的重点。活塞在上止点和下止点之间运动时，连杆会围绕活塞销和曲柄销产生摆动，五组连杆在中心区域交汇，容易在特定转角下出现空间干涉。因此三维装配中需要检查连杆大头之间的侧向间隙、连杆与曲轴箱内壁的距离、活塞裙部在行程末端与缸体的关系，以及缸盖安装后与活塞顶部的压缩间隙。对于星型发动机，多组连杆共用中心曲柄区域时，通常还要区分主连杆与副连杆的连接方式；若采用关节连杆结构，副连杆销的位置会直接影响各缸行程和相位，建模时不能把五个连杆按完全相同的运动副简单复制。

　　结构功能上，气缸与活塞构成密闭工作空间，燃气压力作用于活塞顶面后经连杆传递至曲轴；缸盖承担密封、进排气布置和点火安装等功能；曲轴箱则作为中心承载件，支撑曲轴并固定各缸组件。放射布局有利于空气直接流经外露缸体和缸盖，在航空应用中可借助迎风气流增强冷却效果。对于教学或结构验证场景，该模型能够直观展示曲柄连杆机构的运动原理、多缸相位关系以及复杂装配约束，适合用于运动仿真、机构干涉检查和动力装备结构分析。

　　在安装接口设计上，输出轴中心线应与被驱动设备保持同轴，机架支撑面需要围绕发动机重心布置，避免五个气缸带来的径向质量分布影响安装稳定性。维护空间同样要沿气缸径向预留，缸盖、火花塞和管路接头位于外端，拆装时需要保证工具可达；中心曲轴箱区域则要考虑轴承、连杆和密封件的检查空间。整体来看，该装配体不仅呈现五缸径向发动机的外观形态，也完整表达了从活塞往复运动到曲轴旋转输出的机械路径，为同类星型动力装置的结构设计、运动分析和教学演示提供了清晰的三维基础。
