单缸内燃机活塞连杆曲轴总成结构

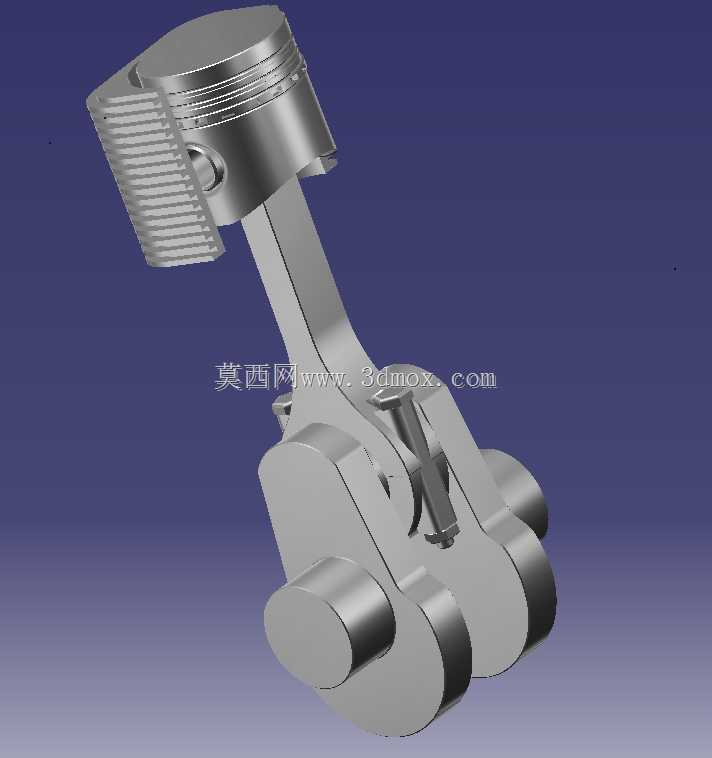

　　这套三维结构围绕小型单缸内燃机最核心的运动转换链路展开，把活塞、活塞环、活塞销、连杆、曲轴、平衡重以及端部散热鳍片等部件按装配关系完整呈现，适合用于小型动力设备的结构教学、方案校核与运动干涉分析。从实际使用场景看，单缸动力单元常见于小型发电机组、园林机械、农用机具、摩托车以及教学实验台，这类设备空间紧凑、转速区间宽，对往复运动件的质量分配、润滑路径和装配边界都有比较直接的要求。

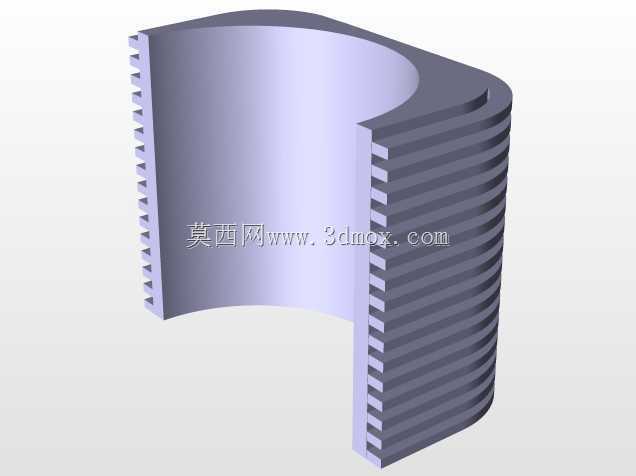

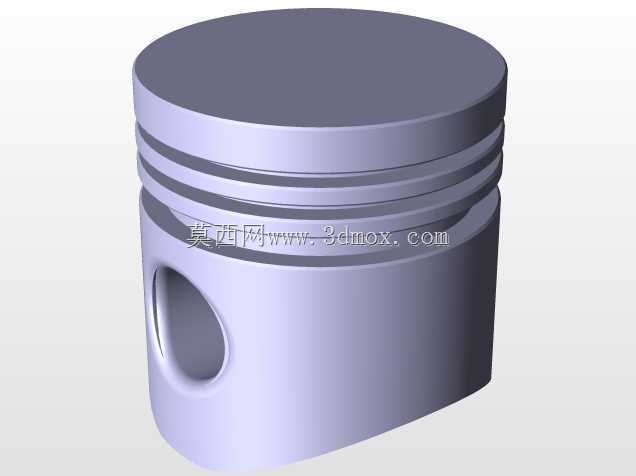

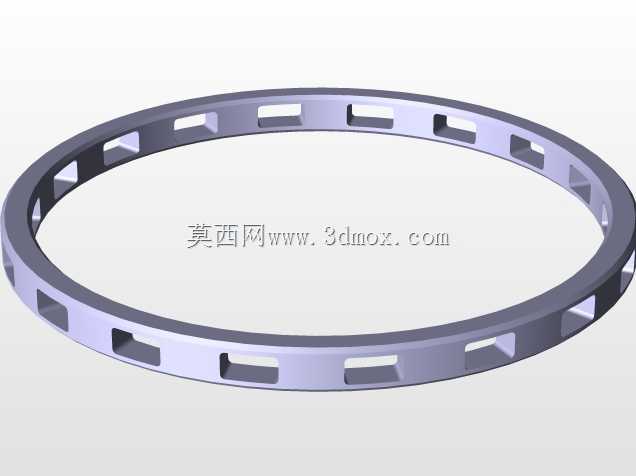

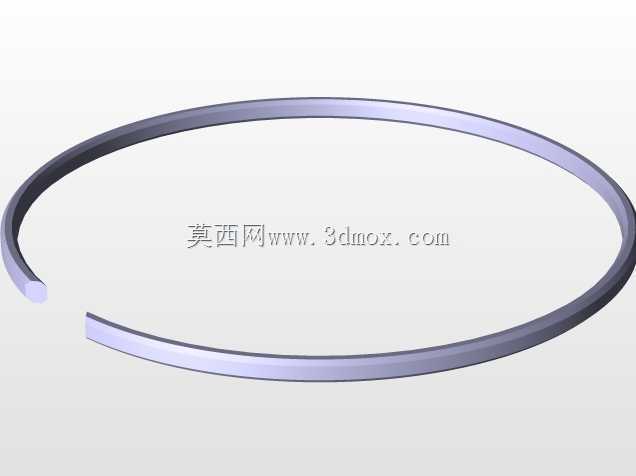

　　模型中最显眼的是上部活塞组件。活塞头部保留了多道环槽，用于布置气环与油环；气环承担燃烧室密封，减少高压气体窜入曲轴腔，油环则负责刮除缸壁多余润滑油，避免机油参与燃烧。活塞销座与连杆小头通过活塞销连接，销孔轴线需要与活塞裙部形面保持精确位置关系，否则在往复运动中会产生偏磨。活塞外侧的鳍片状结构可理解为面向小型风冷机型的散热扩展面，它增大了与气流接触的外表面积，在风扇导流或自然风冷条件下帮助降低活塞及缸体周边热负荷。

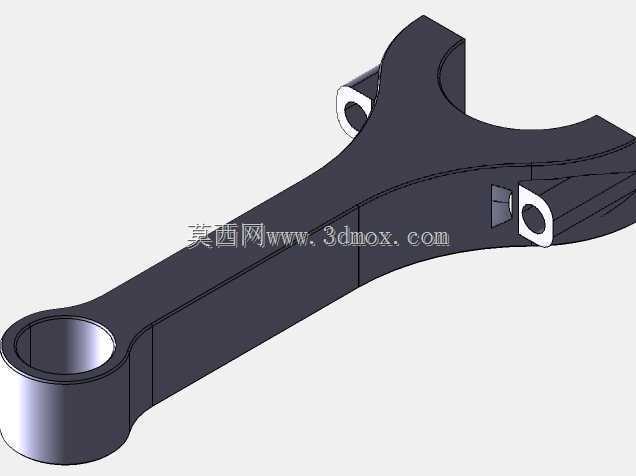

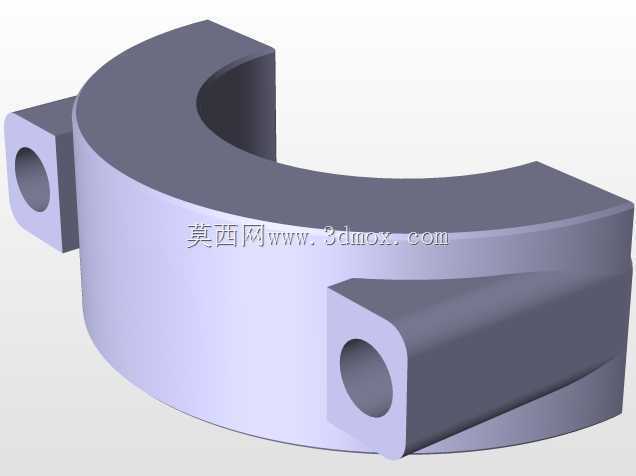

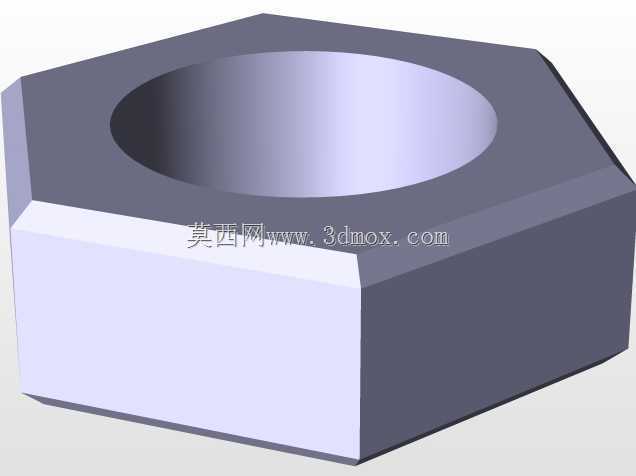

　　连杆作为连接活塞与曲轴的传力件，在模型中以细长杆身和大小头结构体现。小头随活塞做近似直线往复，大头则抱合曲轴连杆轴颈并随曲轴旋转，杆身承受交变拉压与弯曲载荷。设计时通常要控制大小头中心距、大头孔径、小头孔径以及杆身截面过渡，因为这些尺寸直接影响压缩比、活塞行程、运动包络和整机高度。连杆大头一般需要考虑剖分、螺栓紧固与轴瓦安装空间；即使在简化展示模型中，也应保留足够的外形边界，便于后续检查其在曲轴箱内旋转时是否与箱体加强筋、油底壳或平衡轴发生干涉。

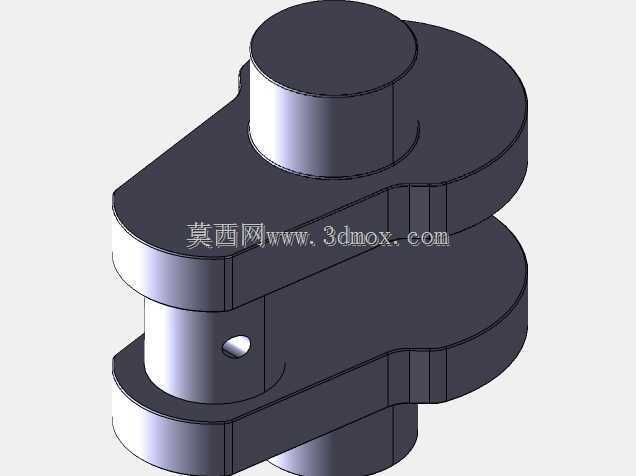

　　下部曲轴组件将活塞的直线往复转化为旋转输出。曲柄销、主轴颈、曲柄臂和平衡重共同构成曲拐，平衡重的位置与质量用于抵消活塞、活塞销和连杆往复部分产生的惯性力。单缸机不像多缸机那样可以通过缸间点火顺序自然平衡较多振动，因此平衡重轮廓、扇形角和质心半径尤其关键。模型中曲轴端部的圆柱轴颈可作为动力输出或飞轮安装基准，设计时需明确轴伸长度、键槽或紧固方式，并预留飞轮、启动杯、皮带轮等外接件的安装空间。

　　从外形尺寸与安装边界看，这类总成不能只按零件本体尺寸布置。活塞在上止点与下止点之间运动，缸体高度必须覆盖完整行程并留出燃烧室余量；曲轴旋转时，连杆大头和平衡重会在曲轴箱内形成圆形扫掠区域，箱体内壁、加强肋、润滑油通道以及螺栓凸台都应避开该包络。曲轴主轴颈中心线到活塞销中心线的距离决定连杆摆动角度，摆角过大将增加活塞侧压力和缸壁摩擦，摆角过小又会抬高整机高度。实际布局中需要在紧凑性、侧向力、连杆强度和检修拆装之间取平衡。

　　建模思路上，该结构适合先按缸径、行程、连杆长度和压缩高度建立运动骨架，再依据骨架驱动活塞、连杆和曲轴的详细造型。活塞环槽宽度、裙部导向长度、销孔直径、连杆大头厚度、曲柄臂宽度、平衡重外圆半径等都应参数化，便于在改型时快速调整。装配阶段应重点验证活塞销同轴度、曲轴主轴颈与连杆轴颈平行度、连杆在极限摆角下的间隙，以及曲轴转动一周过程中所有运动件与固定件的最小安全距离。

　　在工程应用中，这套结构还可用于说明四冲程或二冲程单缸机的基本动力传递：燃烧压力作用于活塞顶面，经活塞销传给连杆，再由连杆推动曲柄销，使曲轴输出转矩。围绕这一链路，润滑、冷却、密封、平衡和支撑都需要协同设计。对于教学或方案评审而言，完整的三维装配比二维剖视图更直观，能够清楚展示活塞如何上下运动、连杆如何摆动、曲轴如何旋转以及平衡重如何占据箱体空间，从而为后续零件细化、工程图绘制和样机制造提供可靠的结构基础。
