方形安装座自由转向脚轮结构

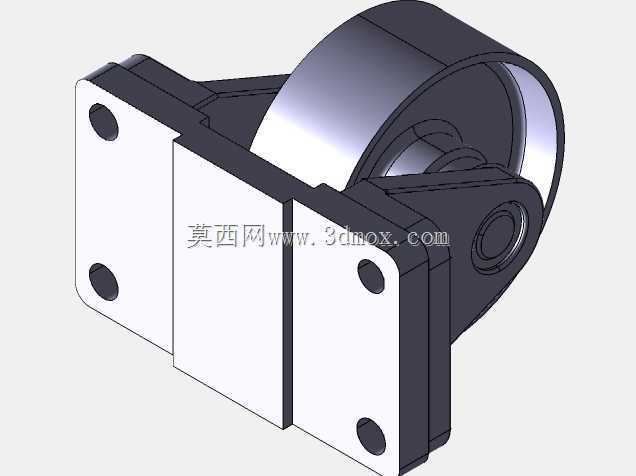

　　该脚轮结构采用方形安装板与侧向滚轮组合的布置形式，整体围绕设备底部短距离移动、工位调整和支撑转运需求展开。安装板位于结构一侧，板面上预留四个沉孔，孔位沿矩形轮廓分布，可直接通过螺栓与设备底架、工装台架或移动小车框架连接。板面与滚轮支架之间通过折弯和加强过渡形成刚性连接区域，避免承载后安装面出现翘曲；支架侧板向滚轮方向延伸，并在轮轴位置形成同轴支承，使轮体受力能够沿侧板、安装板最终传递到设备底架。

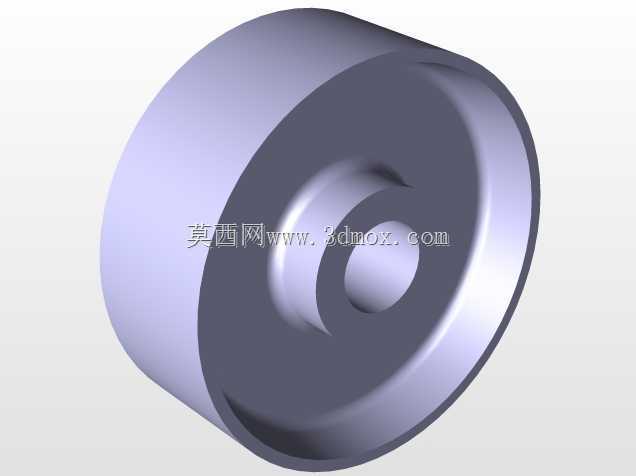

　　滚轮部分采用宽幅轮体设计，轮缘外侧为连续圆柱面，转动时与地面接触面积较大，适合在车间环氧地面、钢板平台、平整水泥地面等场景下使用。较宽的接触面可以降低局部接触压强，在承载较重柜体或工装时减少地面压痕，也能提升低速推行过程中的稳定性。轮体内部通过轮轴与两侧支架连接，轴孔区域保留足够壁厚，用于承受径向载荷和推行时产生的轻微冲击。该结构没有额外设置转向锁定机构，更偏向自由轮使用状态，轮体随外力方向滚动，适合布置在设备底部作为辅助移动支撑。

　　从实际设备布置看，这类脚轮常见于交流稳压设备、电气柜、检测工装、小型装配台和可移动机架底部。设备正常工作时，脚轮承担整机重量并提供支撑；需要维护、换位或并入生产线时，操作人员可推动设备沿地面移动。由于方形安装板贴合设备底面，安装高度相对可控，设计时需要重点核对底板厚度、轮径、支架高度与设备最低离地间隙之间的关系。安装孔间距应与底架横梁或底板预留孔一致，螺栓拧紧后需保证安装板完全贴合，避免局部悬空造成应力集中。

　　建模过程中，轮体、支架、安装板和轮轴需要分别建立实体特征，再按照装配关系约束。安装板上的沉孔可通过拉伸切除完成，孔口倒角用于减少螺栓装配干涉；支架侧板与安装板的交接处应保留过渡圆角，以反映焊接或折弯件常见的加强形式。滚轮外圆与内孔应保持同轴，轮轴穿过两侧支架后形成旋转副，三维装配时需检查轮体与支架侧板之间的侧向间隙，既不能接触摩擦，也不能间隙过大导致轮体摆动。

　　外形边界方面，安装板的矩形轮廓决定了与设备底面的贴合范围，滚轮外径决定最小离地高度和滚动通过能力，支架宽度则影响脚轮在设备底部所占空间。若设备底部空间紧凑，应在总装中校核脚轮外缘与柜体侧板、电缆夹、检修门之间的距离；多轮布置时，还需考虑四个脚轮的支撑点是否落在设备重心投影附近，防止推行时偏载。对于需要经常跨越地坪接缝或小轨道的场景，轮径不宜过小，否则滚动阻力和卡滞概率会明显增加。

　　该结构的设计思路偏向简单、可靠、易加工：安装板负责连接与承载，侧板支架负责传递载荷，滚轮负责降低移动摩擦，轮轴负责定位旋转。各零件功能边界清晰，没有复杂曲面和冗余机构，便于在整机设计中复用，也适合作为设备底部移动系统的基础件进行尺寸改型。
