在各类工业移动设备、工装周转车、仓储货架、电气柜类产品的移动支撑结构中,旋转脚轮是决定设备移动灵活性、停靠稳定性的核心通用零部件,这类插杆式安装的万向旋转脚轮,多用于需要频繁调整工位、对安装空间有严格限制的中小型设备底部,相比传统平板安装的脚轮,插杆式结构不需要在设备底部预留大面积安装平板,仅需在设备底架的支撑管柱上加工对应内径的安装孔,将插杆压入后通过卡簧或者顶丝固定即可完成装配,能大幅压缩底部安装占用的垂直空间,适配更多紧凑型设备的安装需求。

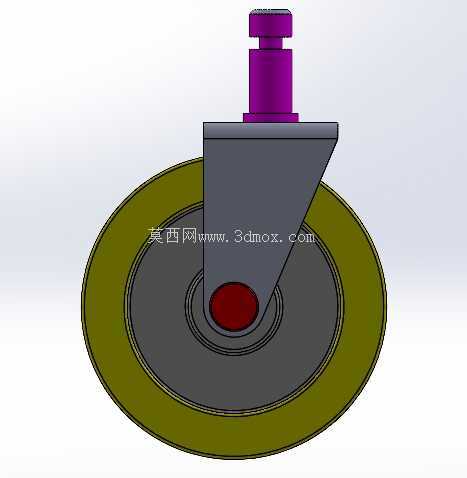

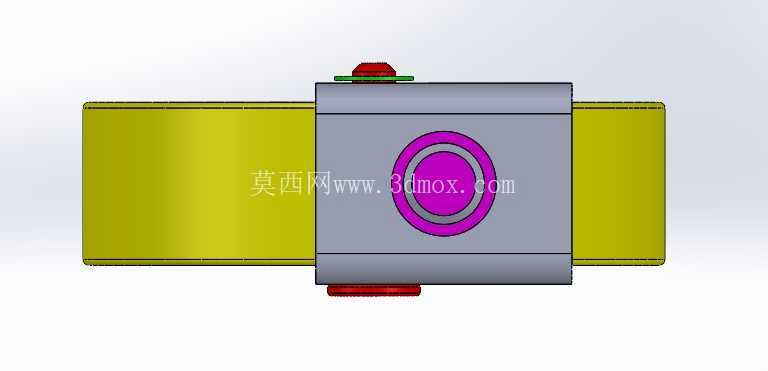

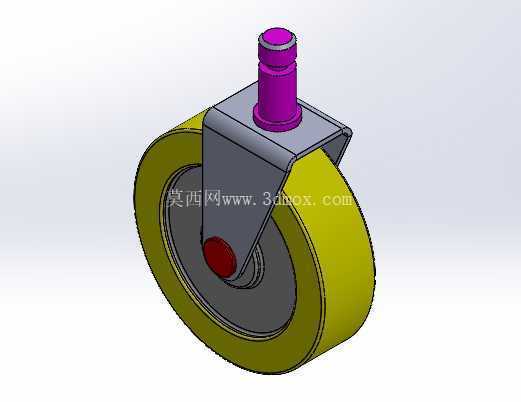

从结构功能来看,这款旋转脚轮采用单轮配转向支架的经典结构,轮体部分选用高弹性聚氨酯材质包胶设计,轮芯为硬质工程塑料或者金属材质,兼顾承重能力与行走缓冲性能,在车间环氧地坪、水泥地面、瓷砖地面等常见工业地面行走时,不会产生硬质金属轮的刺耳噪音,也不会对地面造成压痕损伤,轮面宽度经过优化,在额定承重范围内轮体接地比压控制在合理区间,即使长时间满载停靠,也不会在软质地面留下难以恢复的压痕。转向支架部分采用冲压成型的金属支架,表面做防锈喷塑处理,支架与插杆的连接部位内置推力轴承与径向轴承组合结构,转向时没有卡滞死角,即使在满载状态下,也能通过外力轻松推动设备完成360度任意方向的转向调整,不会出现转向偏摆、支架变形的问题。插杆部分采用阶梯轴设计,顶部的环形卡槽用于安装固定卡簧,防止脚轮在设备颠簸移动时从安装孔中脱出,插杆与支架转向中心保持同轴度公差控制在0.1mm以内,避免转向时出现轮体偏磨、行走抖动的问题。
做这类脚轮的三维建模时,首先要明确安装边界条件,插杆的直径需要匹配常用的设备支撑管内径,常规适配的圆管内径在18-22mm区间,插杆的有效插入深度控制在35-45mm,既保证足够的插接配合长度,避免承重时插杆弯折,也不会因为插入过深导致安装时需要在管内预留过多避让空间。轮体直径的选择直接关联脚轮的越障能力与承重等级,这款脚轮的轮径在100-125mm区间,能够轻松越过车间地面常见的5mm以内的接缝、电缆线槽盖板落差,不会因为小障碍出现卡停。支架的回转半径需要严格控制,转向时轮体最外侧的运动轨迹不能超出设备底架的外轮廓,避免设备转向时脚轮碰撞周边的工位器具或者墙面。建模过程中需要重点关注支架的折弯圆角与焊接位置的应力集中区域,在支架与轮轴连接的部位做加强筋结构,满载承重时支架的最大变形量控制在0.2mm以内,满足长期循环使用的强度要求。轮轴与轮体之间配套滑动轴承或者滚针轴承,转动阻力小,长期使用不会出现轮体晃动、轴孔磨损变大的问题。
在实际选型应用中,这类旋转脚轮通常会搭配同规格的定向脚轮或者带刹车功能的万向脚轮组合使用,四个脚轮呈矩形分布在设备底部四个角位,两个万向轮搭配两个定向轮的组合适合长距离直线移动的设备,转向灵活且推行时不容易走偏;四个万向轮的组合则适合需要在狭小空间内横向移位、原地转向的工位设备,调整位置时不需要预留大的转弯半径。需要注意的是,安装时插杆与安装管的配合公差要选过渡配合,压入后不能出现松动间隙,否则设备移动时会产生异响,长期使用还会磨损插杆表面导致脚轮脱落。轮轴的锁紧螺母需要加装防松垫片,避免设备频繁震动导致螺母松脱,引发安全隐患。在地面环境有油污、切削液的加工车间使用时,还可以选配带密封圈的轴承结构,防止杂质进入轴承内部加速磨损,延长脚轮的整体使用寿命。
