带刹车方形安装板重载万向脚轮结构

　　日常做设备移动结构选型时，这类带刹车的方形安装板万向脚轮是非常高频的选型对象，很多人觉得脚轮是标准件直接选就行，但真到落地的时候，安装孔位不匹配、刹车干涉、承重不够导致轮体变形的问题比比皆是，这个三维结构刚好把重载脚轮的核心设计细节都还原到位了。先从实际应用场景说，这类单轮额定承重30公斤的脚轮，适用范围其实很广，小到车间里的工具周转小车、实验室的轻型设备工作台、办公场景的可移动边桌、置物架，大到轻型自动化设备的底部移动支撑，都能用到，尤其是需要频繁移位、移位后又需要固定位置的场景，自带的刹车结构就显得格外重要，不用额外搭配地面固定件，踩下刹车拨片就能同时锁定轮体转动和万向转向结构，避免设备使用过程中出现滑移偏移。

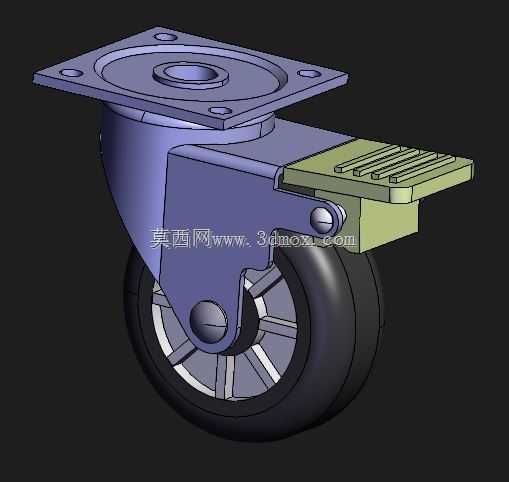

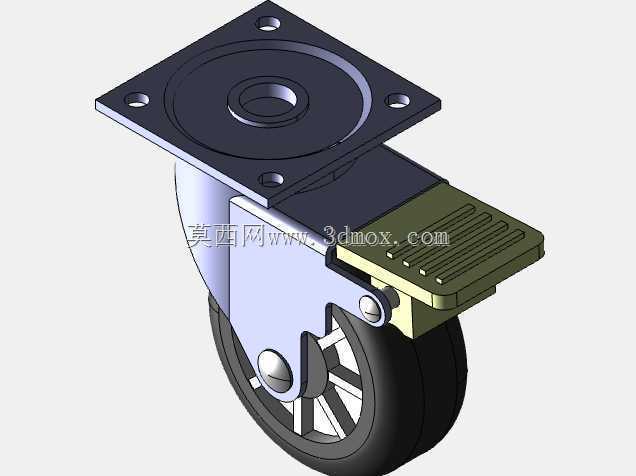

　　从结构设计思路来看，整个脚轮采用分层式装配逻辑，最上方的方形安装法兰是和设备主体连接的核心界面，法兰盘上预留了四个沉头安装孔，安装时螺栓从上方穿入不会突出法兰平面，保证安装面和设备底部完全贴合，不会出现安装间隙导致的受力不均；法兰盘下方集成了推力轴承结构的万向回转副，这部分是实现360度转向的核心，内部的钢珠滚道做了密封式设计，能阻挡日常使用中的灰尘、碎屑进入滚道，避免转向卡滞，很多廉价脚轮用几个月就转不动，核心就是回转副没有做防尘处理，碎屑进去磨坏了滚道。往下的轮架部分采用单侧支撑的钣金折弯结构，轮轴直接贯穿轮架两侧和轮体中心轴承，轮体采用硬质橡胶材质，外圈的橡胶层有一定的弹性，既能在水泥地面、瓷砖地面、

　　环氧地坪上滚动时降低震动噪音，也不会刮伤地面涂层，轮体内部的轮毂做了辐条式加强结构，在保证整体承重能力的前提下降低了轮体自身重量，减少滚动时的惯性。侧面的刹车结构是这个脚轮的功能核心，刹车拨片采用防滑纹理设计，用脚踩下的时候不会打滑，拨片通过铆接轴和轮架连接，踩下后拨片上的楔形块会同时卡入轮体侧面的卡槽和回转副的齿圈，同时锁定轮体滚动和万向转向，相比只锁轮体的单刹结构，这种双锁结构固定更稳，就算地面有坡度也不会出现脚轮转方向导致的设备移位；抬起拨片的时候刹车块在弹簧作用下自动复位，不会蹭到轮体影响滚动顺畅度。再说到安装边界的尺寸问题，这类脚轮选型时首先要确认安装法兰的孔距，这个结构的四个安装孔呈正方形分布，

　　适配市面上多数轻型设备的底部安装孔位，安装时要注意设备底部的安装面平面度公差不能超过1mm，不然法兰盘强行锁紧后会导致回转副变形，转向卡滞；其次要注意安装后的整体高度，也就是从法兰安装面到轮体最底部的垂直距离，做设备底部结构设计时要预留足够的安装空间，尤其是设备底部有走线槽、调节脚的场景，要避免脚轮回转的时候和周边结构发生干涉，刹车拨片的位置也要预留出脚部操作的空间，不能被设备的侧边横梁挡住，不然踩刹车的时候会磕到脚。另外在承重匹配上，单轮30公斤的承重是指在平整硬质地面上匀速移动的额定承重，选型时通常要留1.5倍以上的安全系数，也就是四个脚轮搭配使用时，设备整体重量最好不要超过80公斤，毕竟实际使用中难免会遇到地面不平、过门槛、急停的情况，瞬时冲击力会比静态承重高不少，如果承重超标，轻则轮体橡胶层过早开裂，重则轮架变形断裂，出现设备倾倒的风险。还有个容易被忽略的细节，轮体的宽度和接地面积，这个脚轮的轮宽做了加宽设计，接地比压更小，在铺有地毯的地面上滚动时不会陷进去，推起来更省力，也不会压坏地毯纤维。做三维建模的时候，这个结构的装配关系也很有参考价值，从法兰盘、回转副、轮架、轮轴、轮体到刹车组件，每个零件的配合公差都做了还原，比如轮轴和轮体轴承的间隙配合、回转副的转动配合、刹车铆接轴的过盈配合，这些细节都是实际生产装配中必须考虑的，要是建模的时候忽略了配合公差，做出来的工程图就没法直接用于生产，要么装不上，要么配合间隙太大晃荡。
