摩托PULSAR220后轮制动卡钳结构

　　该三维结构围绕摩托车后轮盘式制动执行部件展开，主体为对置或浮动式制动卡钳总成，适用于PULSAR 220一类中小排量街车、通勤车的后制动系统。卡钳在整车中的位置靠近后摇臂与后轮制动盘，制动时由主泵输送来的液压油推动内部活塞，活塞再将摩擦片压向制动盘两侧，通过夹紧摩擦把车轮转动能量转化为热能耗散，从而实现减速、驻车辅助和紧急制动。

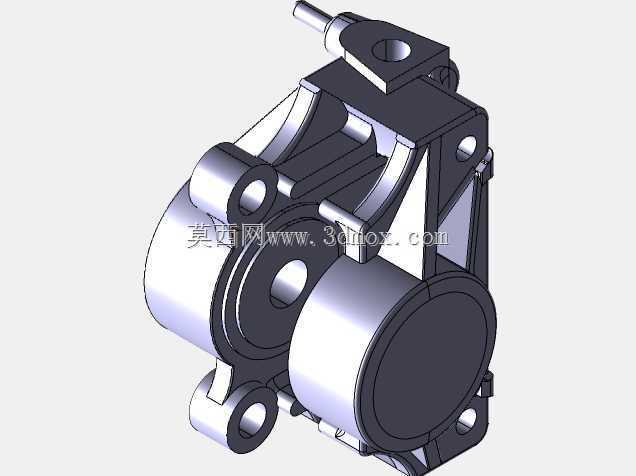

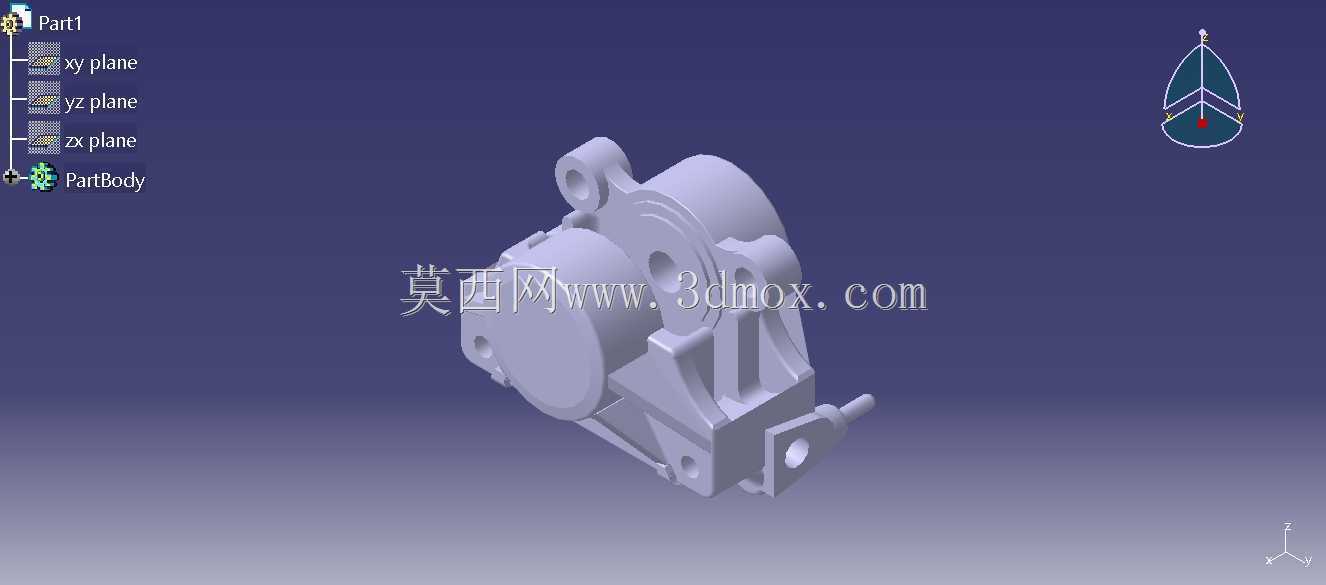

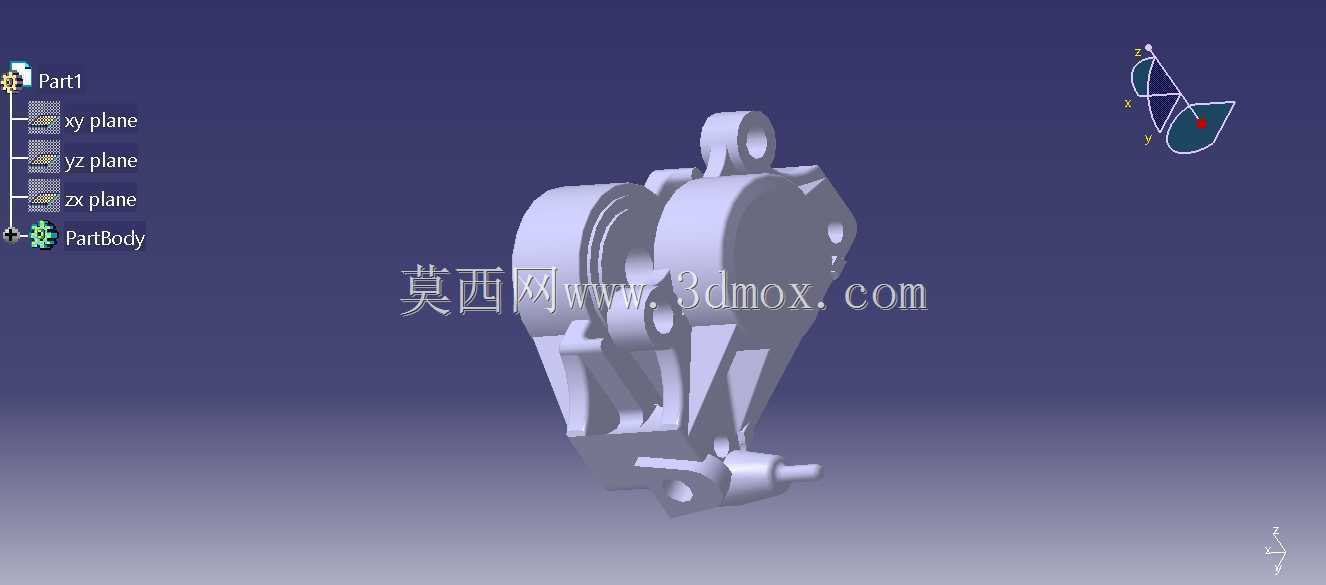

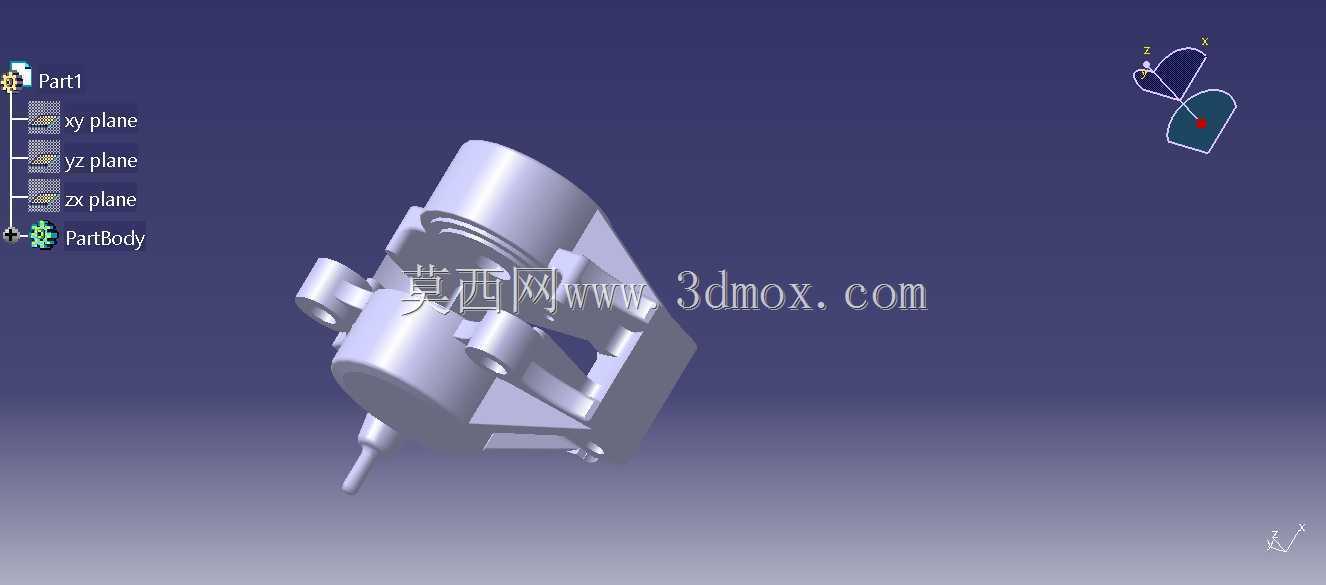

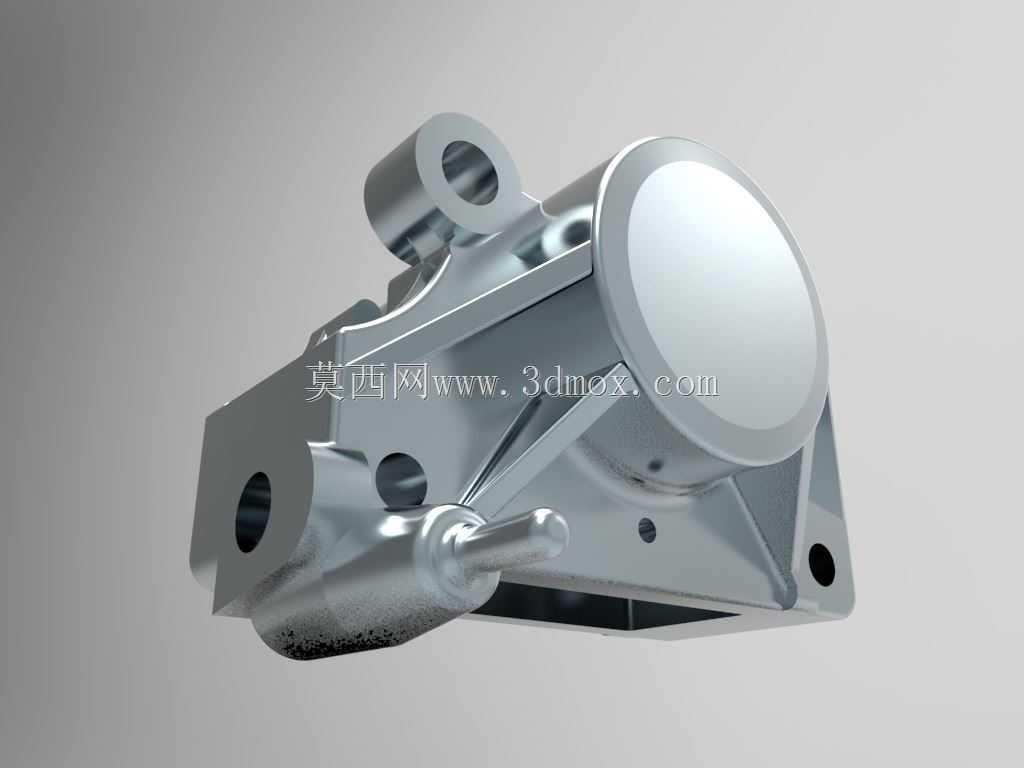

　　从结构形态看，模型保留了卡钳本体、活塞腔、摩擦片安装空间、制动盘通过槽、安装耳孔、油管接口区域以及加强筋等关键特征。卡钳本体采用近似钳形跨骑布局，中部开口用于容纳制动盘，两侧壳体承担活塞、密封件和摩擦片的支承。上部与下部的铰接或固定孔位决定了卡钳相对于后摇臂支架的安装姿态，孔间距、孔轴方向和端面贴合位置在实车装配中必须与支架、轮毂、制动盘跳动量共同校核，否则容易出现拖刹、偏磨、异响或制动盘接触不充分。

　　设计这类卡钳时，首先要明确制动盘厚度、有效摩擦半径和卡钳跨距。制动盘从卡钳中部槽口通过，槽宽不仅要覆盖盘厚，还要给摩擦片磨损、热膨胀和泥水工况留出间隙。摩擦片背部与活塞接触，片体在导向销或卡槽内沿制动盘轴向移动，运动方向应尽量与活塞轴线重合，减少偏载。卡钳本体靠近活塞腔的区域壁厚较大，是承受液压峰值压力的主要部位；外侧则通过筋条和曲面过渡提高刚度，避免高制动压力下钳体张开量过大，造成踏板或制动手感变软。

　　安装边界是该类零件建模时最容易被忽视的部分。后卡钳并非孤立零件，它与后摇臂安装座、制动盘、轮毂轴、刹车片、放气螺钉、油管接头以及轮辋内侧空间共同构成紧凑装配关系。三维设计中需要检查卡钳外轮廓与轮辐、链条、链轮、后减震器和挡泥板之间的动态间隙；车辆在颠簸、悬架压缩和后轮受侧向力时，相对位置会发生变化，因此不能只按静态正视图判断干涉。安装耳孔的同轴度、支架结合面的平面度以及螺栓预紧方向，会直接影响卡钳在制动反力矩作用下的稳定性。

　　液压路径的布置同样关键。油道入口应便于油管装配和排气，放气螺钉位置通常设在卡钳高点，使维护时空气能够顺利排出。活塞腔周边需要布置密封圈沟槽，沟槽尺寸与橡胶圈截面、活塞外径、工作压力和回位量相关。若建模只表现外形而省略活塞与密封腔，后续做装配模拟或工程出图时就无法验证摩擦片间隙、制动盘插入空间和维修拆装顺序。摩擦片磨损后，活塞会自动向外补偿，卡钳设计需保证在新片、旧片两种极限状态下活塞都不会脱出，油液容积变化也应与主泵排量匹配。

　　在实际使用场景中，后卡钳承担的制动力矩通常小于前卡钳，但对车辆稳定性很重要。弯道、湿滑路面或低速制动时，后制动能够帮助稳定车身；若卡钳刚度不足、摩擦片回位不良或安装偏心，后轮容易出现过早抱死、制动噪声和片材偏磨。热负荷方面，频繁制动会使制动盘、摩擦片和钳体温度升高，卡钳周围的空气流通、制动盘扫风路径以及与轮胎的距离都应纳入结构考虑。模型中的曲面和实体分区能够为后续轻量化、铸造工艺分析或数控加工提供基础。

　　从建模方法看，该结构适合先建立制动盘中心平面、活塞轴线和安装孔轴线，再以这些基准驱动钳体轮廓。中部开档尺寸需与制动盘和摩擦片总成联动，安装耳位置应与后摇臂支架数据一致，外轮廓则在满足强度和间隙的前提下尽量紧凑。对结构工程师而言，这类模型不仅用于外观展示，更可用于检查制动盘进出空间、摩擦片更换路径、油管接头旋拧空间以及卡钳本体在极限工况下的受力传递路线。
