汽车浮钳盘式制动总成结构设计

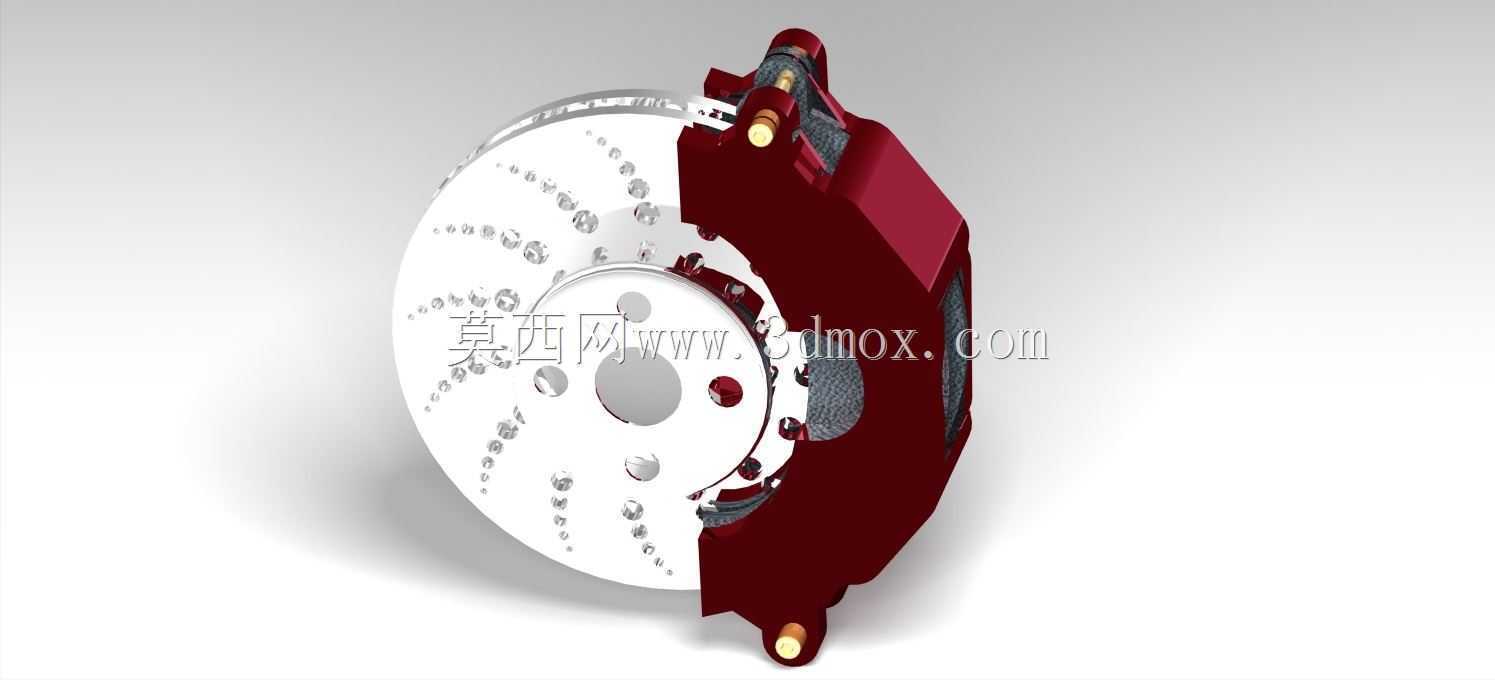

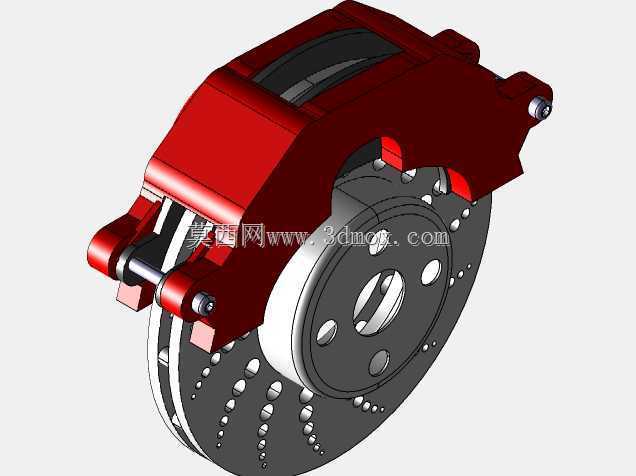

　　这套三维结构完整还原了乘用车前轮常用的浮动钳盘式制动执行单元，包含带通风散热筋的制动盘、对置摩擦片、浮动卡钳壳体、内置活塞、导向销、安装支架、放气螺钉与制动液流道等全部核心零件，各配合面的间隙、装配层级与运动关系均按实车制动部件的工程逻辑搭建，可直接用于底盘制动系统的结构校核、运动干涉检查与教学演示。

　　从实际装车场景来看，该类制动部件广泛适配普通家用轿车、轻型商用客车以及低速电动车辆的轮端，布置在转向节与轮毂合件之间，制动盘随车轮同步旋转，卡钳通过支架跨装在制动盘两侧。驾驶员踩下制动踏板时，制动主缸输出的高压油液经硬管、软管进入卡钳油缸，推动内侧活塞将内侧摩擦片压向制动盘端面；同时液压力反作用带动卡钳壳体沿导向销轴向滑移，拉动外侧摩擦片同步夹紧制动盘，依靠摩擦片与盘面的滑动摩擦力矩阻碍车轮转动，实现车辆减速或驻车。相比鼓式制动结构，盘式结构的摩擦副完全外露，车辆行驶时的迎面气流可直接扫过制动盘表面，连续制动产生的热量能快速散出，长时间下坡或频繁制动时不易出现热衰退，制动响应速度更快，涉水后摩擦片表面的积水也会被旋转盘面快速甩出，短时间轻踩即可恢复制动效能。

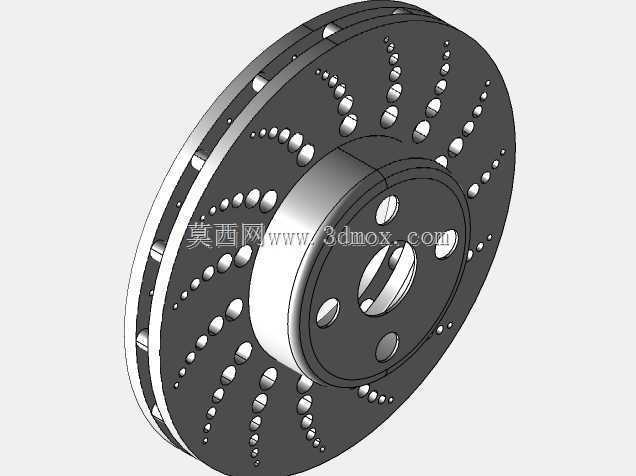

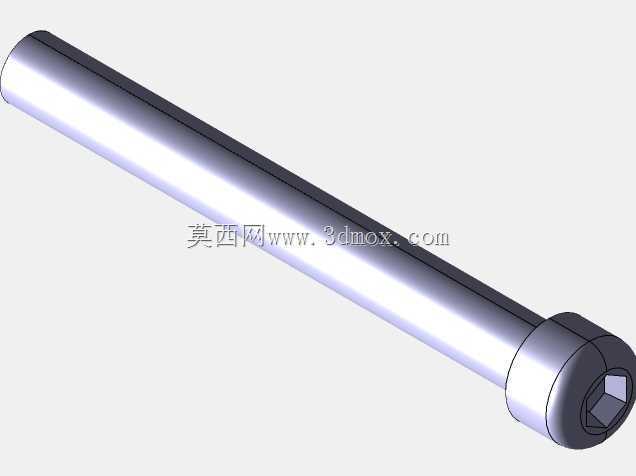

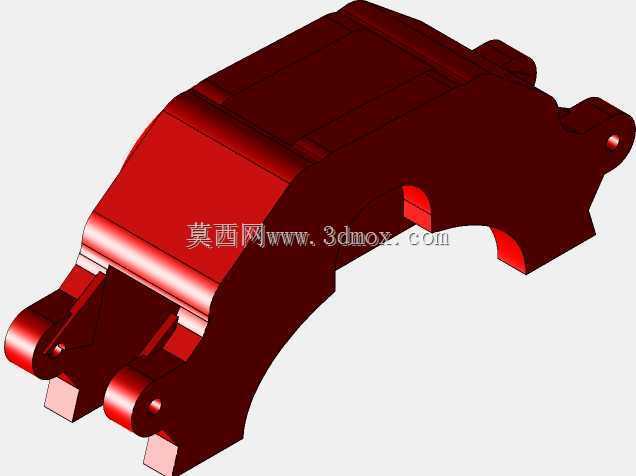

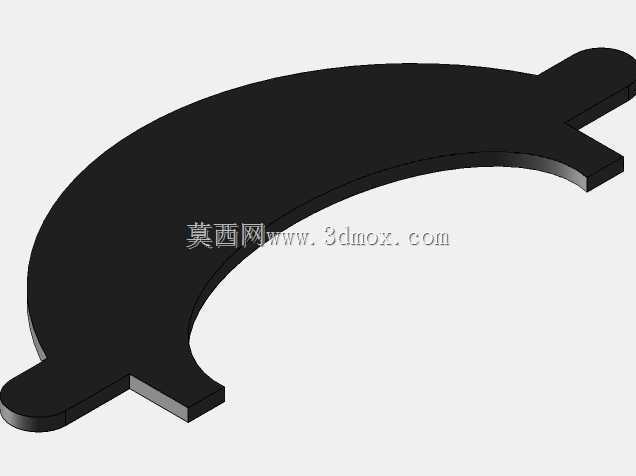

　　结构设计层面，该模型采用浮钳布置方案，仅在卡钳内侧设置单个液压油缸，相比对置双活塞固定钳，零件数量更少，轴向占用空间更小，无需在卡钳两侧分别布置油道，既降低了壳体铸造与加工难度，也方便整车底盘布置时避让转向拉杆、悬架摆臂等周边部件。制动盘采用双层通风盘结构，两层摩擦盘面之间均匀布置径向散热筋，车轮转动时散热筋形成离心鼓风效应，将盘体内部热空气甩出、冷空气从盘心吸入，热容量与散热效率远高于同尺寸实心盘，能够承受更高的制动热负荷；摩擦片背板上设置了消音减震片与磨损限位结构，制动时可抑制摩擦片高频振动产生的异响，当摩擦片磨损到极限厚度时，限位金属件会直接接触制动盘发出提示异响，提醒运维人员及时更换摩擦片。卡钳壳体的油缸内壁预留了活塞密封圈安装槽，矩形橡胶密封圈不仅起到密封高压制动液、防止油液泄漏的作用，还能在制动解除时依靠自身弹性变形带动活塞小幅回位，让摩擦片与制动盘之间保持均匀的微小间隙，避免正常行驶时摩擦片拖磨盘面造成功率损耗与异常磨损。导向销表面做了镀铬防锈处理，配套橡胶防尘套完全包裹销体滑动段，阻挡路面泥水、沙尘进入滑动配合面，保证卡钳长期使用后滑移顺畅，不会出现卡滞导致的偏磨、制动跑偏问题。

　　安装边界方面，该制动总成的轴向尺寸需匹配轮辋内侧偏距，卡钳本体外轮廓要避开轮辐内侧空间，转向打到极限角度时不能与轮毂、挡泥板发生运动干涉；制动盘的中心定位孔、螺栓孔分布圆需与轮毂轴承合件的安装尺寸完全对应，卡钳支架的两个安装孔位要对准转向节上的预制安装凸台，紧固螺栓的轴向长度、螺纹规格需满足制动反力的强度要求；卡钳进油口位置预留了标准管螺纹接口，可直接连接整车制动软管，放气螺钉布置在卡钳油缸最高点，装配后加注制动液时可顺利排出管路内空气，保证制动踏板脚感紧实无虚位。建模过程中所有零件的装配约束均还原实车装配关系，摩擦片与盘面的初始间隙、活塞行程、导向销滑移量都按工程实际参数设置，拆解后可清晰展示液压夹紧、摩擦制动的完整动作逻辑，能够帮助结构设计人员快速理解盘式制动器的工作原理，也可为同吨位车型的制动部件选型、底盘布置校核提供直观的三维参照。
