摩托车液压盘式制动卡钳总成结构

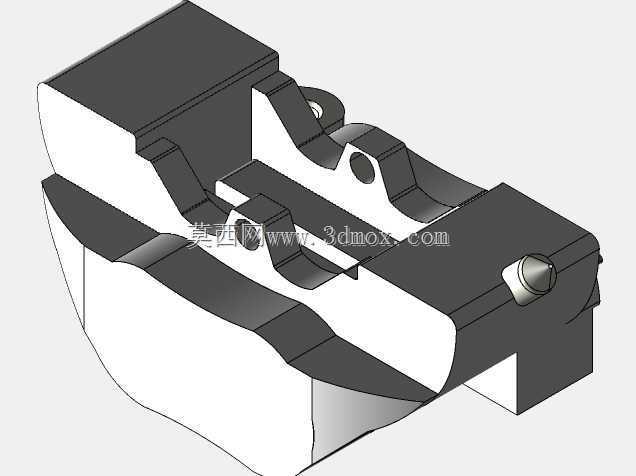

　　这套三维结构对应中小排量摩托车前轮使用的对置活塞液压盘式制动卡钳，属于整车安全系统中直接承担制动力输出的末端执行部件。卡钳本体采用跨骑式布局，制动盘从钳体中部开口穿过，两侧活塞在液压力作用下推动摩擦片夹紧制动盘，将骑手在制动手柄或踏板处输入的力转化为车轮处的摩擦制动力矩。

　　从实际装车场景看，这类卡钳多用于街车、探险车或轻型越野摩托车的前制动系统，安装在前叉下端的安装耳上，工作时承受制动反力矩、路面冲击以及持续制动带来的热负荷。模型中钳体两侧保留了完整的安装孔位，孔位间距、孔轴方向和贴合面形态决定了它与前叉支架的匹配边界；在整车布置时，需要同时校核卡钳与轮辐、制动盘、前叉管、挡泥板及轮毂之间的运动间隙，避免转向、减震压缩或制动盘热膨胀时发生干涉。

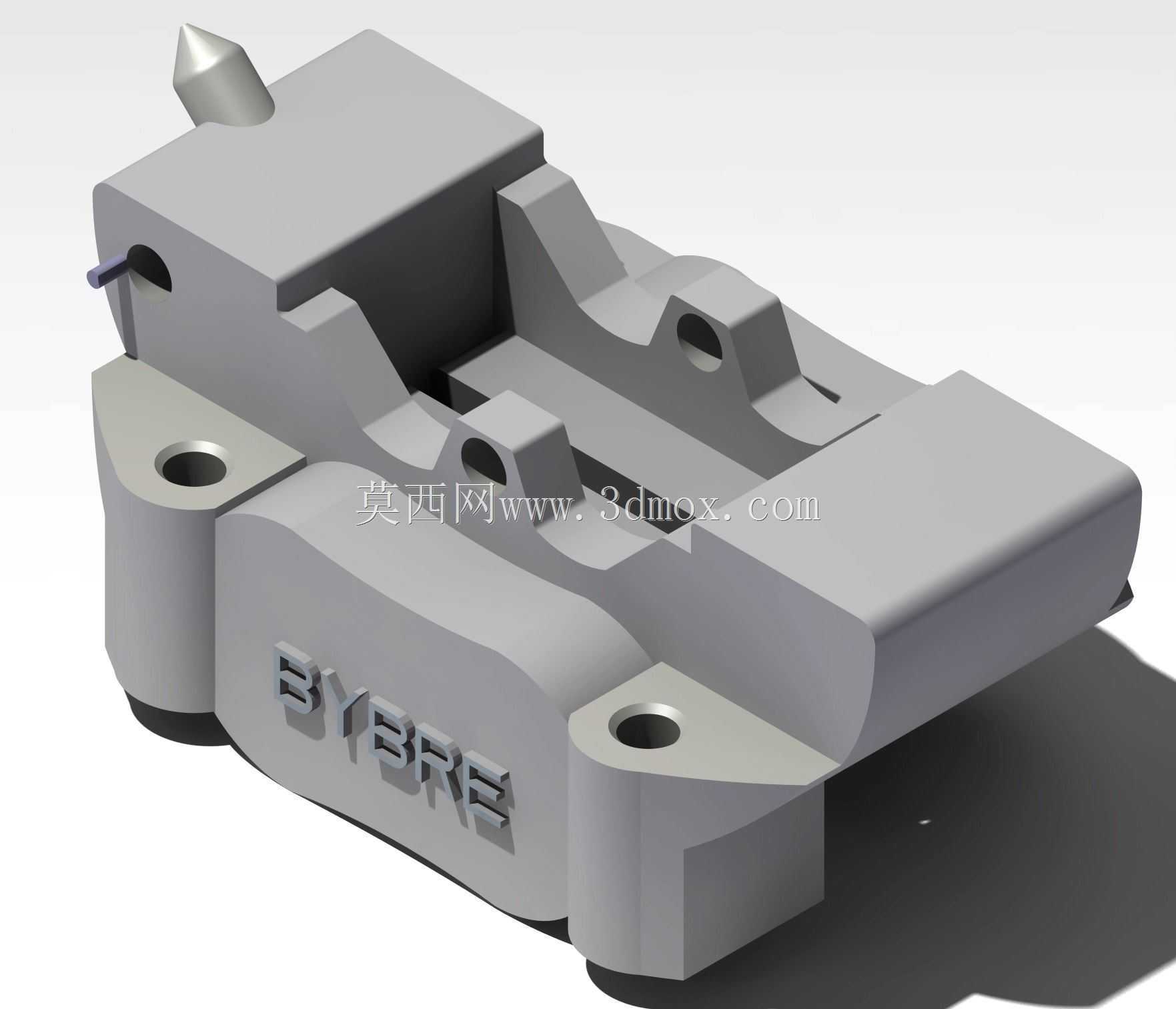

　　结构上，钳体并非简单块状零件，而是围绕油路、活塞腔、摩擦片导向和排屑散热共同成形。中部开槽用于容纳制动盘和内外摩擦片，槽宽需要保证摩擦片在磨损范围内仍能平顺回位，同时不能因间隙过大导致片体晃动。钳体上方和侧面的凸台承担安装、定位与刚度增强作用，靠近活塞腔的金属壁厚要承受制动液压反复作用，圆角过渡区域尤其需要关注应力集中。模型表面可见品牌标识区域，该区域在铸造或机加工钳体上通常作为外观面处理，但并不参与主要承力。

　　活塞腔布置在制动盘两侧，液压油通过进油口进入腔室后推动活塞外伸。设计时，活塞直径、有效作用面积和制动主缸缸径共同决定制动手感；在相同手力输入下，较大的活塞面积可提供更大夹紧力，但也会要求更大的液量和更长的手柄行程。卡钳上还需设置放气结构，用于装配和维护时排出油路空气，否则气体会被压缩，导致制动手柄绵软、响应滞后。

　　摩擦片的导向与限位是卡钳设计中容易被忽视的部分。摩擦片背板需要沿固定方向滑动，制动时贴合活塞和钳体支撑面，释放制动后又能适度回退，减少拖滞力矩。模型中的开槽、凸肩和销孔位置，对应了片体安装、防转和磨损后的位移空间。若导向面平行度不足，摩擦片可能出现偏磨、异响或局部热斑；若回位不畅，则会增加行驶阻力并加速刹车片磨损。

　　外形尺寸方面，该卡钳属于紧凑型径向或轴向安装结构，钳体整体包络需要在轮毂旋转半径内避让轮辐，同时让制动盘有效半径落在设计目标区间。制动半径越大，同等夹紧力产生的制动力矩越高，但卡钳位置越靠外，对轮辋内部空间和前叉安装点的要求也越高。安装孔所在的耳部承担制动反力矩，孔周材料厚度、螺栓规格和贴合面平面度都直接影响连接可靠性；建模时应把螺栓通孔、沉孔或衬套压装区域一并表达，以便后续出工程图和装配校核。

　　从热管理角度看，卡钳本体的金属壳体既承担活塞导向，也参与热量传导。频繁制动时，摩擦片产生的热量会传递到活塞、油封和制动液，若温度过高，制动液可能气化形成气阻。钳体外部的开放轮廓、中部通风开槽以及与气流接触的表面，都有助于在车辆行驶中带走热量。进行结构设计时，不能只追求外观紧凑，还要保证摩擦片周围有足够空气流通，并让制动液通道远离最高温区域。

　　建模过程中，最需要保证的是装配关系而非单纯外观。钳体、活塞、摩擦片、制动盘、放气螺钉、进油接口和安装螺栓应按实际运动关系组织：制动盘位于钳口中央并与车轮同轴，摩擦片平行布置在盘两侧，活塞轴线垂直于制动盘摩擦面，安装孔轴线与前叉支架孔位一致。钳体外部的铸造圆角、加工平面和标识凸字可以用于外观展示，但在工程校核阶段更应关注活塞腔同轴度、密封槽尺寸、摩擦片间隙以及安装面与制动盘平面的平行关系。

　　在维修和选型场景中，这类模型可用于检查刹车片更换空间、卡钳拆装路径以及与不同规格制动盘的兼容性。更换大直径制动盘时，往往需要调整卡钳安装支架或卡钳相对位置；若卡钳中心线与制动盘摩擦面不重合，会造成摩擦片偏载。对于结构设计人员而言，该件的核心不是复杂曲面，而是在有限轮毂空间内平衡刚度、重量、热容量、液压增益和安装维护性，使制动系统在高频使用下仍能保持稳定夹紧力和清晰操控反馈。
