客车外摆式广角后视镜总成结构设计

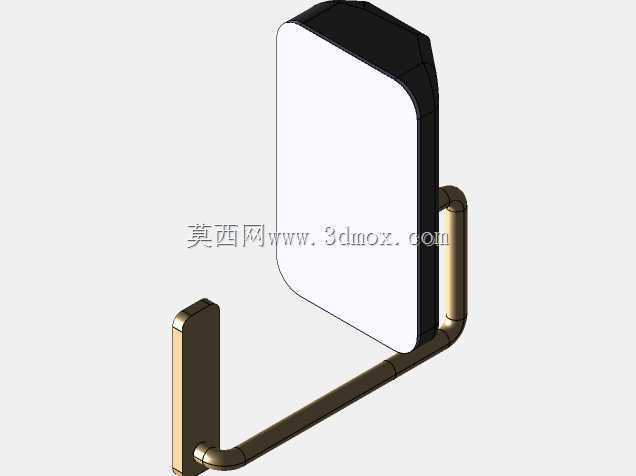

　　城市公交与公路客运车辆的外后视镜布置，和乘用车单体门镜的逻辑差异很大。客车驾驶位距离车头远、车身高度大、A柱盲区宽，车辆右侧前轮周边、车门踏步区、进站时的路沿区域，都需要镜组提供连续无遮挡的视野，这套外摆式后视镜总成正是围绕大客车的实际运营场景搭建：镜体通过L型弯折金属支臂从车身侧围向前伸出，支臂的水平段与竖直段形成稳定的悬臂支撑，既让镜面向前探出足够距离，避开客车宽大前围的视野遮挡，又让镜面高度落在驾驶员坐姿眼椭圆的舒适观察范围内，不用驾驶员大幅转头即可完成变道、进站、靠边停靠时的后方路况确认。

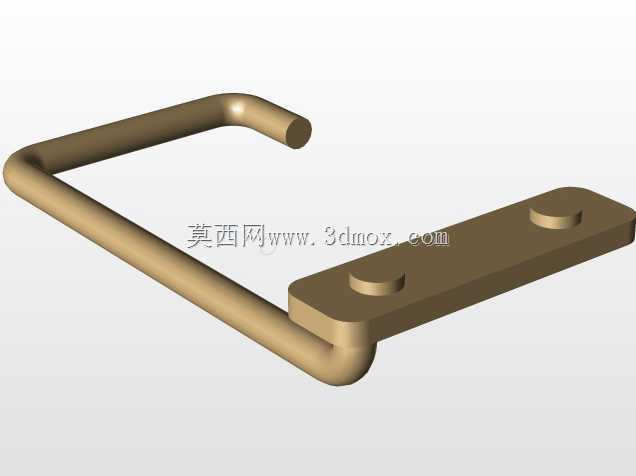

　　从结构细节来看，镜壳采用圆角矩形的封闭壳体造型，镜面为大尺寸平面主视区，壳体背部预留了与支臂端部连接的铰接安装座，可在装配时调整镜面俯仰角度、左右偏转角度，匹配不同轴距、不同车长客车的视野校核要求；支臂根部设置了贴合车身侧围的安装固定板，板面上预留螺栓过孔，可直接固定在客车前围侧方的预埋安装支架上，安装面与车身外板随形贴合，避免悬臂长期受车辆行驶振动出现连接松动。L型支臂的弯折处做了圆滑过渡，没有尖锐棱角，既降低车辆会车、窄路穿行时支臂勾挂路边障碍物的风险，也满足客车外部凸出物的安全规范要求。

　　实际运营场景里，这套镜组的适配性覆盖了城市公交、城郊通勤客车、中型公路客运车辆：城市公交频繁进站靠边，驾驶员需要通过该镜清晰观察右侧路沿与站台的间距、车门处上下客的乘客位置，避免轮胎蹭路沿、车门夹碰乘客；公路客运车辆高速行驶时，外摆的支臂让镜组避开车身侧面气流扰动带来的抖动，镜面成像稳定，可清晰反映后方相邻车道的小型车辆位置，消除大车因车身过长带来的并线盲区。设计过程中首先要确定安装边界：客车前围侧方的安装点距离车头端面的伸出量需要控制在合理范围，既要保证镜面视野能够覆盖车辆侧后方全部车道，又不能超出车辆整车宽度限值过多；支臂的竖直高度需要匹配不同车型的驾驶位眼点高度，让镜面中心落在驾驶员正常坐姿的视线水平线下小角度范围内，减少长时间驾驶的视觉疲劳。

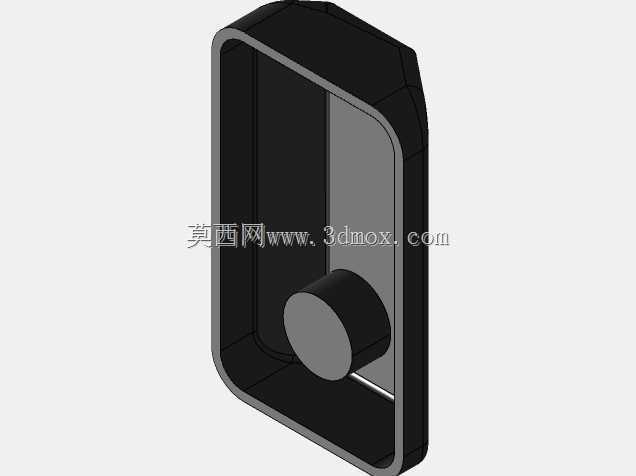

　　镜壳的内腔预留了镜片加热线束的走线空间，在雨雾、低温天气下可升级带电加热除雾功能，避免镜面结露挂霜影响视线；支臂采用空心金属管材弯折成型，在保证悬臂结构刚性、抑制行驶振动的同时尽可能降低自重，减少安装点的长期承载负荷。镜体与支臂的连接关节设置了阻尼定位结构，车辆行驶中遇到轻微剐蹭时，镜体可小角度偏转卸力，不会直接出现支臂断裂、镜壳碎裂的情况，降低运营车辆的维护更换成本。整套结构没有冗余复杂的机构，所有安装配合面、铰接调节位、走线通道都按照客车实际装配工序做了适配，三维建模过程中同步完成了安装干涉检查、视野范围模拟、悬臂受力形变校核，确保结构落地后可直接匹配客车车身的装配流程。
