奥迪TT双门轿跑整车曲面结构数模

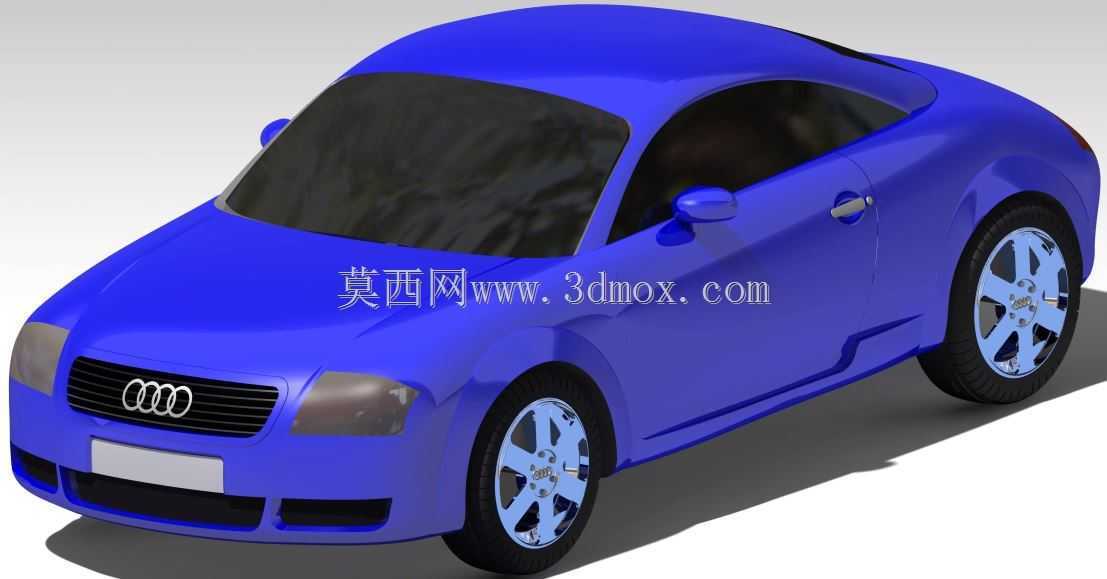

　　这套数模围绕初代奥迪TT双门轿跑的整车外观与主体硬点展开，建模时先把车身比例、轮距、轴距和座舱姿态作为约束，再逐步推进前脸、侧围、车顶弧线、车门分缝和轮拱包络。整车采用紧凑前置运动轿跑布局，车头保留四环格栅、矩形大灯与低位进气口，前保险杠下缘留出扰流和散热开口；侧面以一条贯穿前后的肩线收拢视觉重心，A柱倾角较大，车顶从B柱后快速下滑，形成短尾双门车的典型轮廓。

　　在实际工程应用中，这类整车数模可用于造型评审、外覆盖件曲面校核、展车教具制作、改装套件开发以及渲染展示。做外观套件时，工程师会先以现有车身曲面为基准检查前唇、侧裙、尾翼与保险杠的贴合边界，确认安装面不会与翼子板、车门开启轨迹或轮胎跳动空间干涉。做轮毂匹配时，需要结合轮拱内表面、转向节外伸量和制动盘包络，核对偏距、轮辋宽度与最大转角下的间隙；模型中五辐轮毂与低趴姿态也为轮胎外径、轮眉间距和悬架行程判断提供了直观参照。

　　设计思路上，TT的特点在于把圆润曲面与几何化装饰语言结合。车头格栅横向拉伸，配合短促发动机盖，让前悬显得紧凑；侧面玻璃区域面积较大，黑色车窗与蓝色车身形成强对比，后视镜布置在车门外侧，可减少A柱三角区遮挡。车门把手采用外凸式小型握把，分缝沿窗框和侧围走向布置，既服务于冲压件拆分，也保证装配时的公差吸收。后轮拱与车尾过渡饱满，后悬较短，有利于把视觉质量集中在轴距范围内。

　　尺寸边界方面，建模需重点控制整车长宽高、前后轮心位置、轮胎外径、车宽最外点和后视镜展开宽度。外观造型冻结前，要把接近角、离去角、离地间隙以及保险杠最外点纳入检查；进入结构细化阶段，则需在车身曲面内部预留发动机舱、乘员舱、油箱、排气和悬架布置空间。虽然该数模侧重外观表达，但曲面连续性仍按工业展示和后续逆向深化的要求处理，大面高光沿车肩流动，轮拱、门槛和保险杠交界处避免突兀折角。

　　从教学和方案验证角度看，该模型适合用于乘用车曲面分层、实体装配关系、车轮与车身间隙分析、材质分区渲染等工作。车窗、轮胎、轮毂、后视镜、门把手和格栅可作为独立部件管理，便于后期替换样式或做爆炸视图。对结构设计人员而言，它不是单一零件图，而是一个以整车姿态为核心的三维载体，能够帮助团队在方案早期快速确认比例、边界和造型方向，减少后续因外轮廓变动带来的覆盖件、安装支架和附件重复修改。
