CVT两轮车用两级变速传动箱体总成

　　这套两级变速传动结构，是面向搭载CVT动力单元的两轮代步车辆开发的传动端核心总成，整套结构围绕紧凑化布置、高传动比输出、整车侧装适配三个核心工程目标完成搭建，适配小排量两轮车、场地竞技两轮车、轻型电动两轮车的动力后置/侧置安装场景，核心作用是把动力源输出的高转速低扭矩动力，经过两级齿轮减速增扭后传递给驱动轮，匹配CVT变速单元的输出特性，让整车在起步、爬坡、匀速巡航工况下都能获得合理的轮端扭矩，避免动力直接输出时轮端牵引力不足、高速段动力冗余浪费的问题。

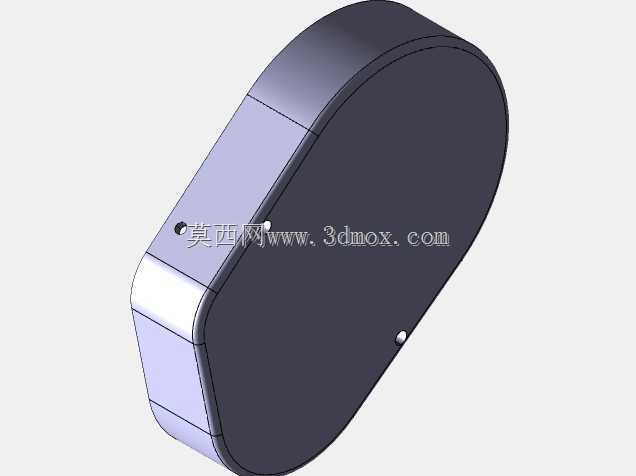

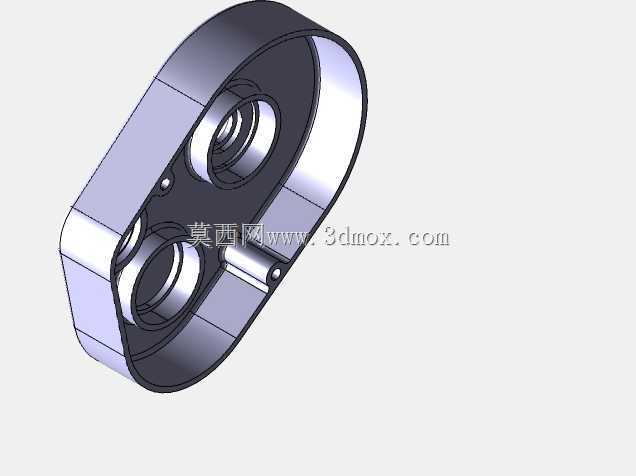

　　从实际装车的边界约束来看，两轮车的侧部安装空间非常局促，传统多级减速箱往往采用方正矩形壳体，不仅会额外占用车身侧方的横向空间，还容易和车辆的覆盖件、后平叉、传动皮带轮发生运动干涉，因此这套总成的壳体特意采用了类椭圆的弧面轮廓，把所有齿轮啮合腔、轴承安装位、轴系支撑点都整合在圆滑的封闭腔体内部，没有向外突出的突兀凸台，外露的输入轴从壳体侧端面同轴伸出，轴端的连接位可以直接和CVT从动轮的输出法兰对接，壳体外周预留的多个沉头安装孔位，孔位的分布贴合两轮车车架侧挂安装板的孔距标准，安装时不需要额外加工转接支架，直接用螺栓就能把整个变速箱固定在车架预设的安装点位上，壳体底部和侧部分别预留了通气塞、放油塞的安装接口，日常维护时不需要拆解整个箱体，就能完成齿轮油更换、腔体内气压平衡的操作，完全符合两轮车售后维保的操作习惯。

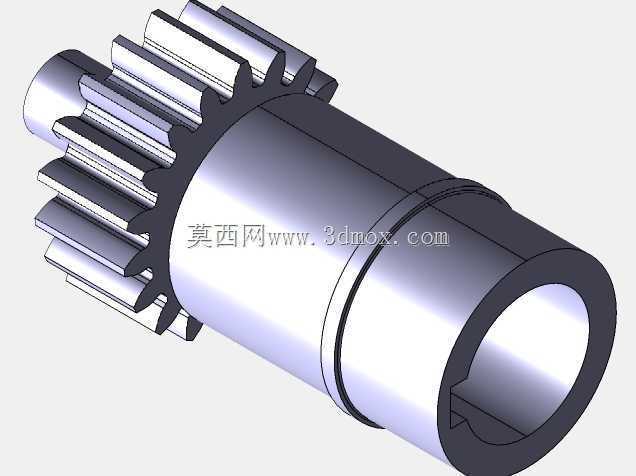

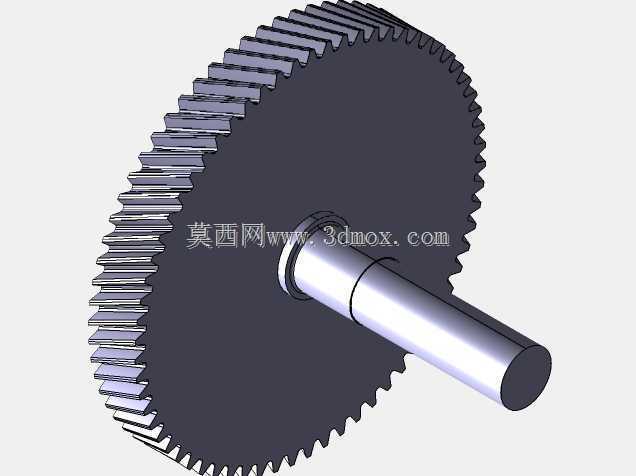

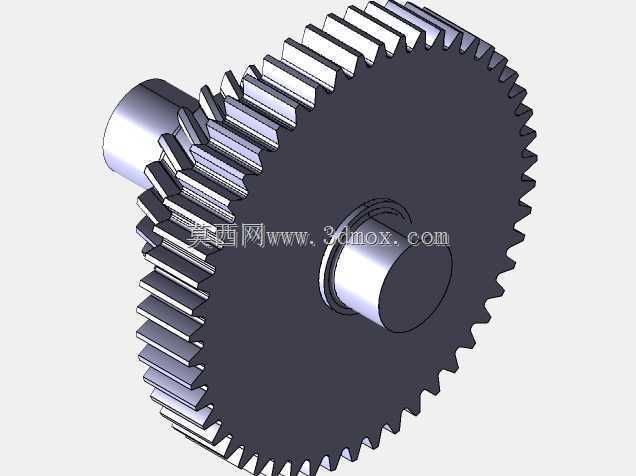

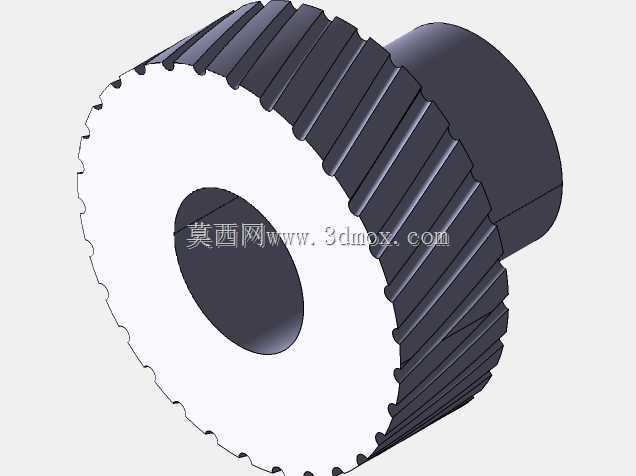

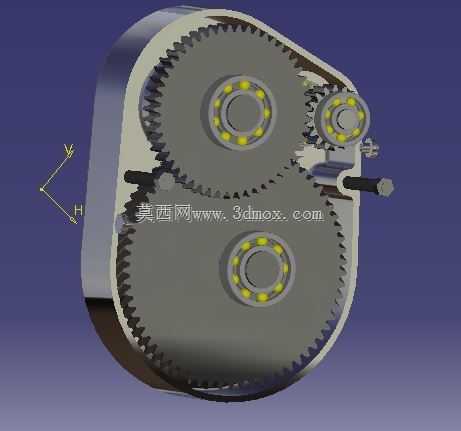

　　传动方案的选型上，这套总成没有采用单一的直齿轮全啮合布局，而是搭配了正齿轮轴与斜齿轮轴组合的两级传动路径，总传动比设定在8.904，这个参数是结合CVT单元的最大输出转速、两轮车驱动轮的目标滚动半径、常用巡航车速反向核算得出的：第一级传动采用斜齿轮啮合，斜齿轮的重合度更高，啮合过程中是渐进式接触，高速输入工况下的冲击噪音远低于直齿轮，刚好适配CVT输出端转速波动大、起步瞬间扭矩冲击强的特性；第二级传动采用正齿轮啮合，直齿轮的轴向力为零，不需要额外设置推力轴承来抵消轴向载荷，既简化了轴系的支撑结构，也降低了壳体内部的空间占用，两级齿轮的参数匹配经过齿面接触强度、齿根弯曲强度校核，在两轮车满载爬坡、急加速的峰值扭矩工况下，齿面不会出现点蚀、断齿风险。

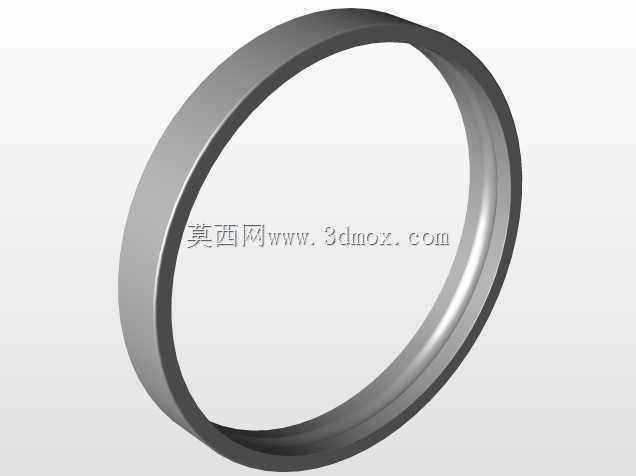

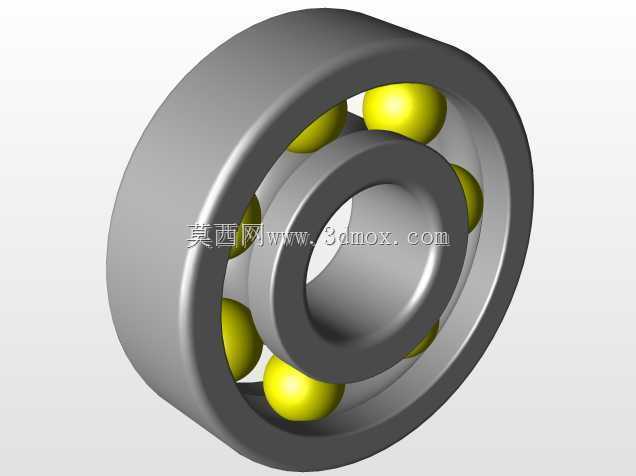

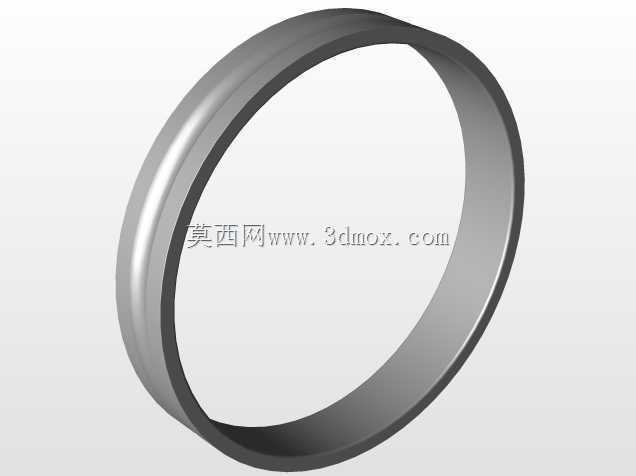

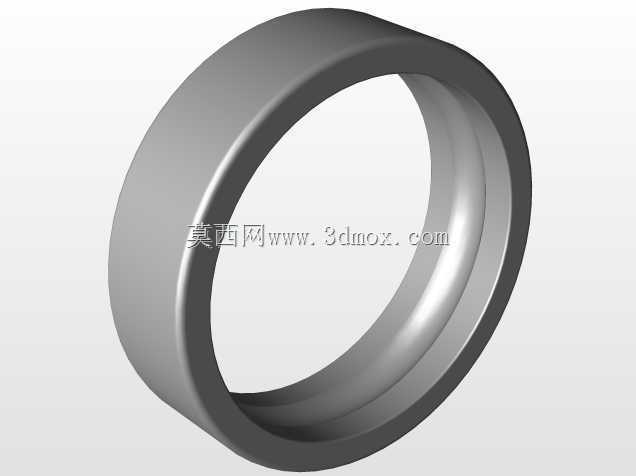

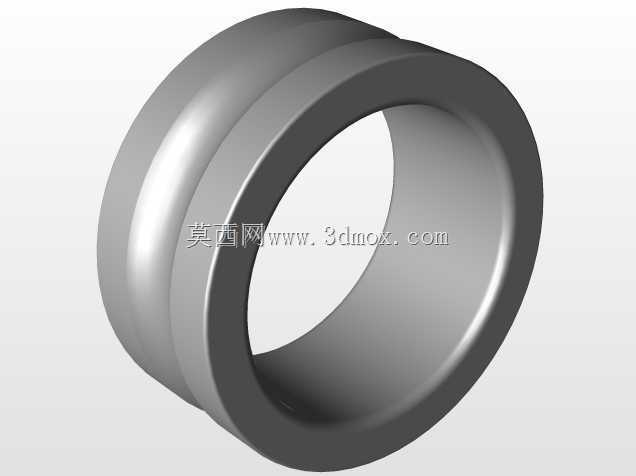

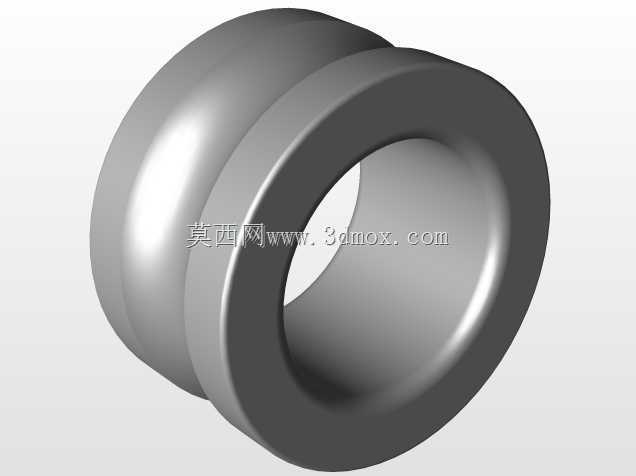

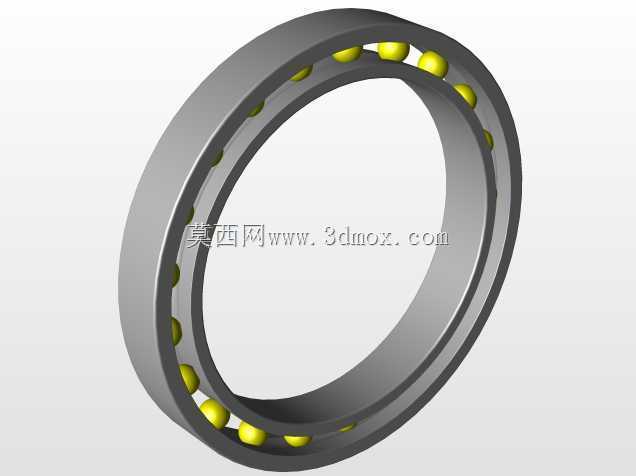

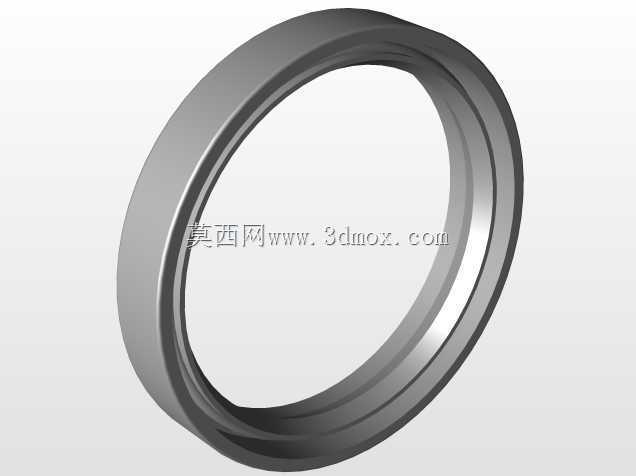

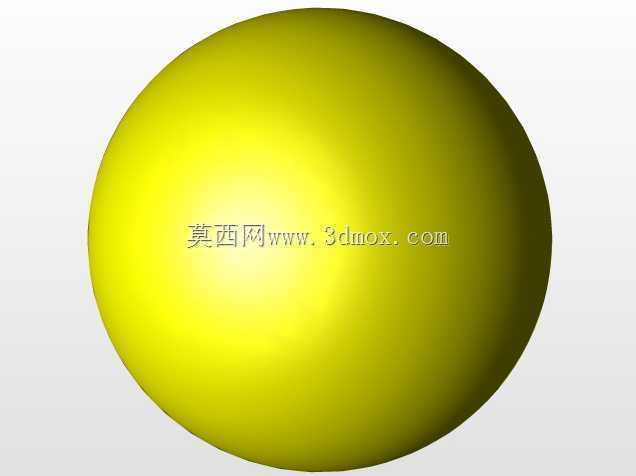

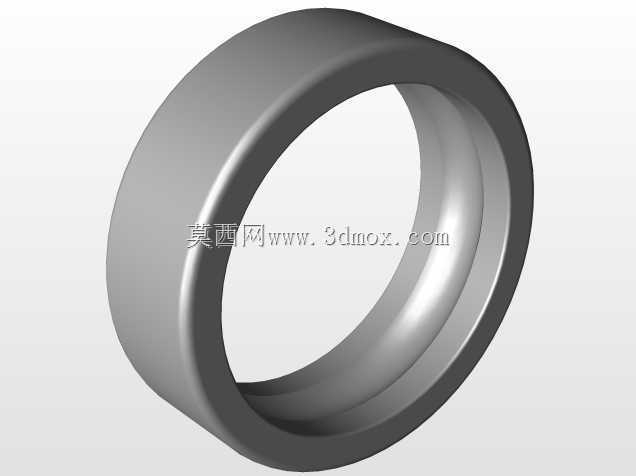

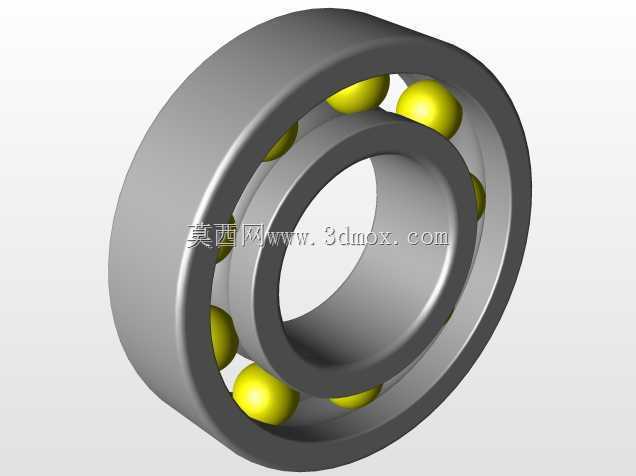

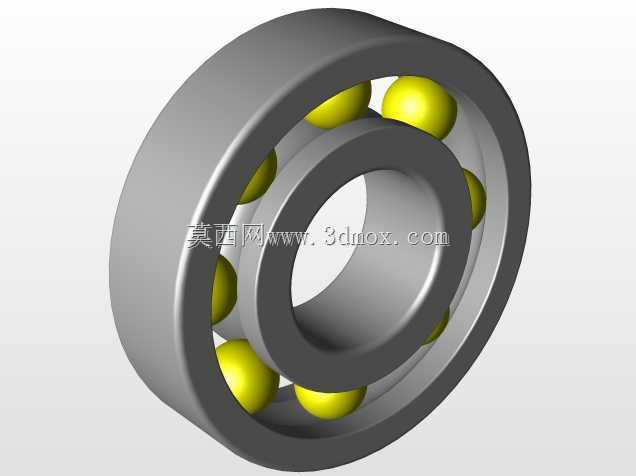

　　轴系的支撑设计完全围绕两轮车行驶时的复杂载荷做适配，每根传动轴的两端都配置了对应规格的滚动轴承，轴承的外圈直接嵌入壳体的轴承座孔内，轴承端通过油封实现腔体密封，避免车辆行驶过程中泥水、灰尘从轴伸位置进入齿轮腔，也防止腔体内的齿轮油在高速运转时从配合缝隙渗漏。壳体采用分体式合箱结构，合箱面的平面度经过公差管控，装配时涂覆密封胶后即可实现可靠密封，箱体内部的齿轮腔容积经过精准核算，加注的齿轮油液面高度可以同时润滑两级啮合齿轮、两侧轴承的滚动体，车辆在倾斜过弯、颠簸路面跳动时，齿轮油也不会从通气塞位置溢出。

　　在建模落地的细节处理上，所有零件的配合公差都按照整车量产的装配要求设定：轴承和轴颈采用过渡配合，轴承和壳体座孔采用小间隙过渡配合，齿轮和轴的配合位预留了键槽连接空间，油封的安装沟槽尺寸完全匹配标准油封的规格，通气塞、放油塞的螺纹孔位按照通用管螺纹标准绘制，后续选型采购标准件时不需要二次改孔。整个总成的外轮廓没有尖锐棱角，所有棱边都做了小圆弧过渡，既避免装车后维护人员被锐边划伤，也让壳体的铸造工艺性更好，量产时采用压铸铝工艺即可一次成型，壳体壁厚均匀，不会出现铸造缩孔、壁厚突变导致的应力集中问题。

　　实际装车验证的场景里，这套变速箱的弧面壳体可以完美藏在两轮车的侧部护板内部，不会突出车身轮廓影响整车外观，输入轴的伸出长度和CVT从动轮的安装间距完全匹配，传动连接位的同轴度公差可以控制在合理范围内，运转过程中不会出现轴系别劲、轴承偏磨的问题。针对两轮车经常出现的过载工况，齿轮的模数选型预留了足够的安全余量，即使驾驶者满载爬坡、长时间低速大扭矩行驶，齿轮传动系统也能保持稳定运行，整套结构把传动、密封、安装、维护的所有需求都整合在极小的空间内，为小功率两轮车的传动系统改装、全新车型的传动端开发提供了完整的结构参考。
