汽车传动齿轮箱内部结构总成

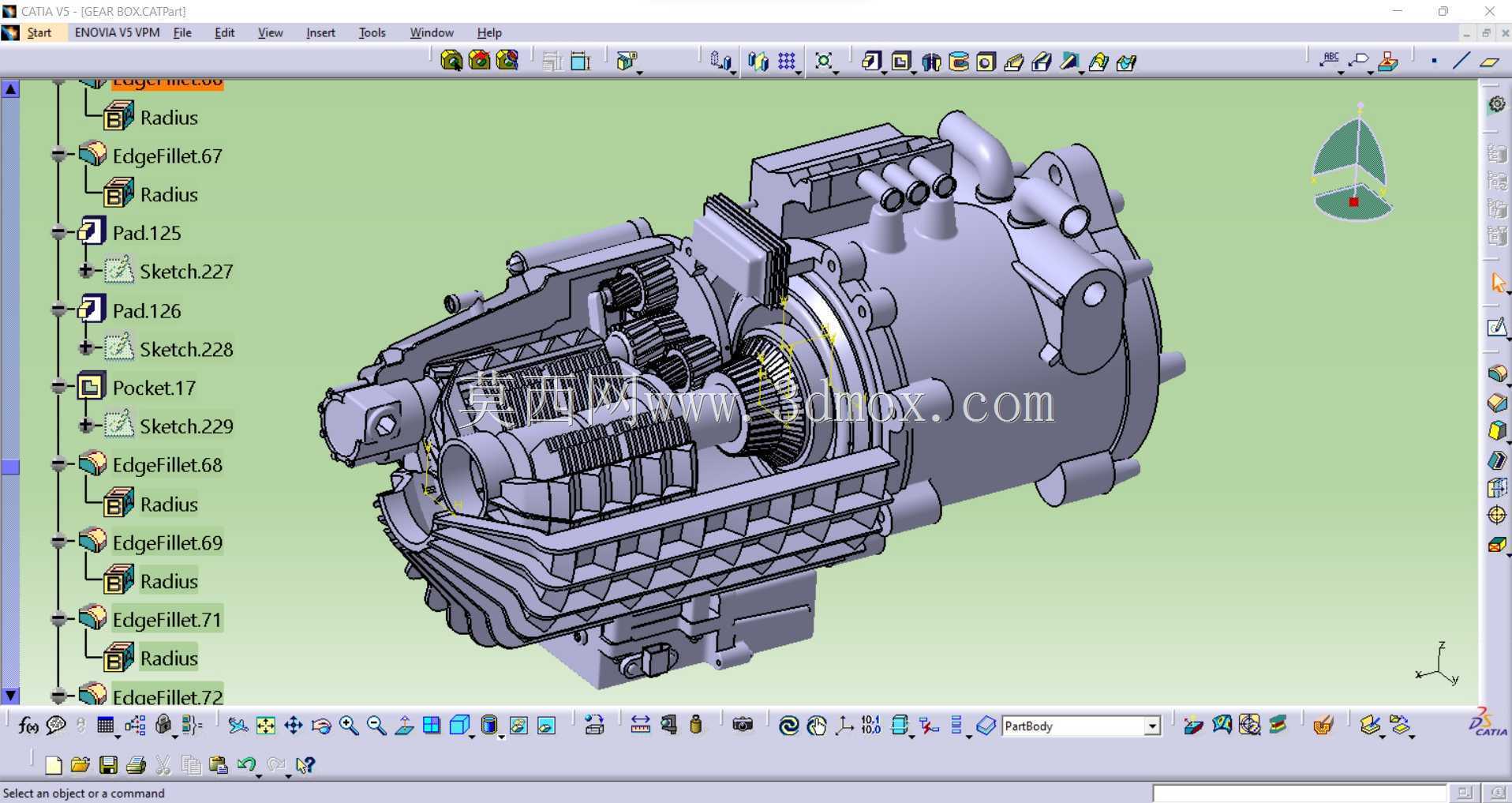

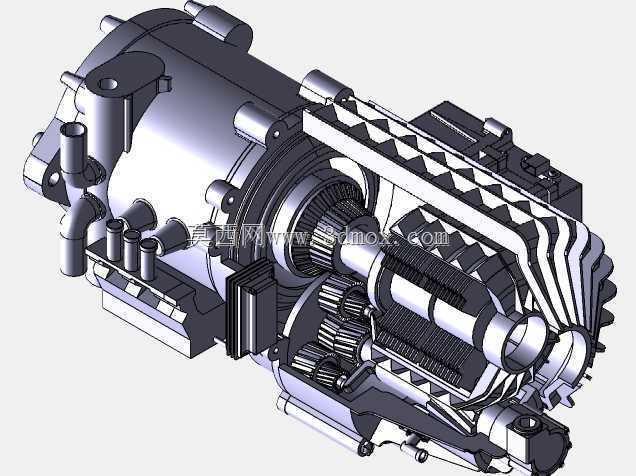

　　这套齿轮箱总成的三维结构，完整呈现了汽车传动系统中变速器的内部布局与外部壳体形态，是动力传递路径上的核心部件。从模型剖切视角可以看到，多组平行轴齿轮、啮合齿副、轴承位与箱体加强筋被整合在同一铸造型腔内，动力从输入端进入后，经由不同齿数比的齿轮副逐级传递，最终在输出端形成适配工况的转速与扭矩。

　　在实际装车场景中，这类齿轮箱承担着匹配发动机运行区间与车轮负载的关键作用。发动机在怠速与高转速区间的扭矩输出特性并不直接适应车辆起步、爬坡、巡航等多变工况，变速器通过切换不同齿轮副的啮合关系，改变传动比，使发动机始终维持在较为高效的运转区间，同时在需要减速或停车时切断动力衔接。模型中可以观察到输入轴、中间轴与输出轴的空间排布，轴系之间通过轴承支撑在箱体镗孔内，保证齿轮啮合时的中心距与同轴度。

　　结构设计上，箱体采用分体式铸造壳体思路，外壁分布有密集的散热鳍片与加强筋。散热鳍片增大了与空气的接触面积，便于齿轮搅动润滑油产生的热量向外散发；加强筋则沿轴承座受力方向布置，用以承受齿轮啮合时产生的径向力与轴向力，抑制箱体在重载下的变形。壳体上预留的多个凸台、通孔与安装耳，分别对应油位观察、通气、注放油、传感器安装以及与发动机、车架的连接界面，这些接口的位置在建模时需要严格对照整车布置边界。

　　从外形尺寸与安装边界来看，模型整体呈一端带法兰连接盘、另一端延伸出输出接口的筒状加肋结构，轴向长度与径向轮廓决定了它在动力舱内的占用空间。输入端法兰需与动力源输出面对接，端面螺栓孔的分布圆直径、定位止口尺寸直接影响装配同轴度；底部与侧面的安装支脚则承担整机重量与工作振动，支脚螺栓孔的间距、孔径及贴合面平面度都要在数模中明确约束。壳体上方布置的管路接口与电气接插件，需要预留足够的插拔与走线空间，避免与周边管路、车架发生干涉。

　　内部齿轮副的建模细节同样值得关注。各级齿轮的齿宽、模数与螺旋角在数模中通过参数化特征体现，啮合区域留有合理的侧隙以补偿热膨胀与制造误差；轴上的卡环槽、定位台阶用于固定齿轮与轴承内圈，防止轴向窜动。箱体内部的油道与储油腔结构，保证齿轮运转时能够得到充分飞溅润滑，轴承位则通过油孔获得持续供油。端盖、密封件安装槽与通气塞的位置，共同构成防止润滑油泄漏、平衡箱体内外压差的密封体系。

　　对于结构设计与选型人员而言，这类完整总成数模的价值在于可以直接进行干涉检查、装配顺序验证与受力路径分析。通过剖切与测量，能够核对齿轮顶圆与箱体内壁的最小间隙、轴承外圈与镗孔的配合关系，以及换挡执行机构在壳体上的运动空间。在整车布置阶段，还可以将该齿轮箱作为整体包络，校核其与悬架、转向系统及排气部件的距离，从而在样机制造前发现潜在的装配冲突。整套模型从外部壳体到内部齿轴的层级特征清晰，还原了变速器从动力输入、变速传动到扭矩输出的完整机械逻辑。
