多挡位手动变速箱内部齿轮传动总成

　　这套多挡位手动变速齿轮传动结构，主要面向轻型商用车、小型工程机械以及非道路移动设备的动力传递场景，承担发动机输出端转速与扭矩的匹配转换任务。在整车动力链布置中，该总成位于离合器与传动轴之间，通过不同齿数齿轮副的啮合切换，改变输入轴到输出轴的传动比，让动力源始终维持在经济高效的运转区间，同时满足车辆起步、爬坡、高速巡航等不同工况下的扭矩需求。

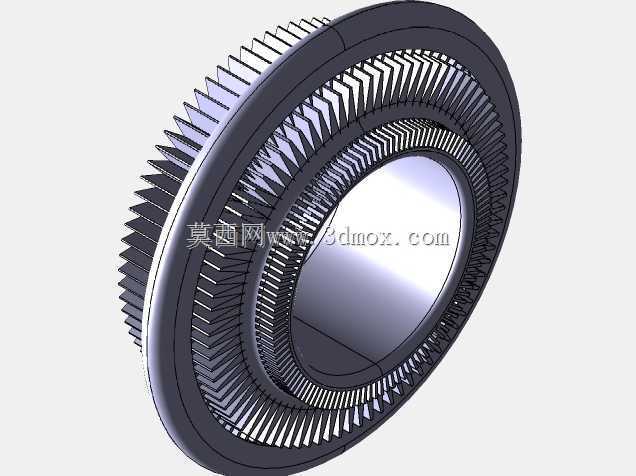

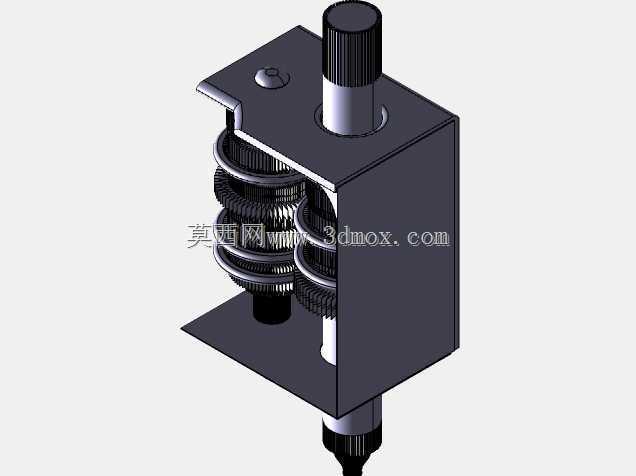

　　从结构布局来看，该总成采用平行轴式齿轮排布方案，输入轴、中间轴与输出轴沿箱体轴向平行布置，多组常啮合斜齿轮沿轴系依次分布。斜齿轮齿向带有螺旋升角，相比直齿轮啮合重合度更高，运转时齿面接触线沿齿宽逐步切入切出，可有效降低高速传动下的啮合冲击与噪声，同时齿面承载面积更大，能够承受频繁换挡带来的瞬时冲击载荷。各挡位主动齿轮与从动齿轮按照传动比梯度匹配齿数，低速挡位采用小主动轮带动大从动轮的配比，放大输出扭矩以克服起步、重载爬坡阻力；高速挡位则采用接近1:1甚至超速挡的齿数配比，降低输出轴转速差，减少高速巡航时的动力损耗。

　　设计过程中首先围绕整车动力参数确定各挡位传动比梯度，保证相邻挡位之间的传动比差值处于合理区间，避免换挡时出现转速落差过大、动力衔接突兀的问题。轴系设计阶段同步校核各轴的支撑跨距与轴径尺寸，齿轮安装位置与轴承位同轴度公差严格控制，防止轴系受载后挠曲变形引发齿轮偏载、齿面局部应力集中。齿轮参数设计时兼顾齿根弯曲强度与齿面接触强度，针对频繁换挡的啮合齿套结合齿位置做齿端倒角优化，换挡过程中结合套能够顺利滑入目标齿轮结合齿圈，降低打齿、卡滞的概率。

　　箱体作为整个传动部件的安装基准，内壁预留各轴系轴承座的安装定位面，轴承座孔采用一次装夹镗削加工保证同轴度与位置精度，箱体外部设置加强筋沿载荷传递方向分布，既提升箱体整体刚性，抵抗齿轮啮合产生的径向分力与轴向分力引发的箱体形变，也避免壁厚过度增加带来的整机重量上升。箱体下部设置油池空间，齿轮运转时飞溅的润滑油能够持续润滑各齿面、轴承以及同步器摩擦面，带走啮合摩擦产生的热量，同时在箱体对应位置开设油位检查孔、放油螺塞以及透气塞，保证长期运转时箱体内外气压平衡，防止油封处因内部温升压力升高出现渗油问题。

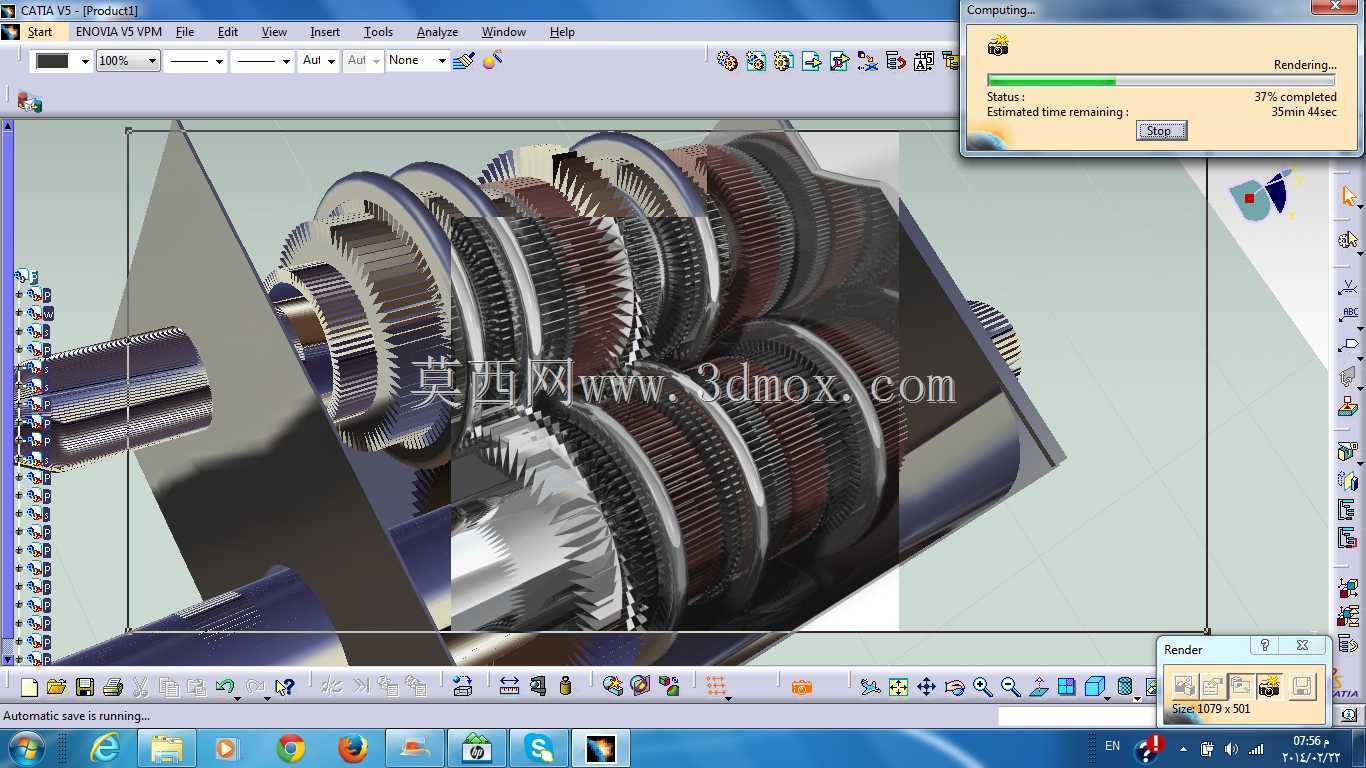

　　安装边界方面，该总成输入端通过花键与离合器从动盘配合，输入轴花键参数匹配离合器从动盘毂的内花键规格，轴向预留离合器分离行程的间隙空间；输出端通过连接法兰与传动轴万向节对接，法兰螺栓孔分布圆直径、止口定位尺寸均与后续传动部件匹配。箱体外部的安装悬置点按照整车布置坐标设计，悬置软垫的安装面平面度满足装配要求，能够阻隔齿轮运转产生的振动向车架传递。整体外形轮廓在设计时就考虑了整车底盘的布置空间，壳体侧面与周边车架纵梁、管路、操纵机构预留足够的安全间隙，避免车辆运行颠簸时出现运动干涉。换挡操纵机构的拨叉轴安装位布置在箱体上盖，各拨叉对应不同挡位的同步器齿套，换挡行程与拨叉摆角经过匹配，保证挡位切换时齿套能够完全挂入结合齿，避免出现半啮合、脱挡的故障。同步器组件布置在相邻挡位齿轮之间，依靠摩擦锥面的摩擦力使待啮合齿轮转速快速同步，缩短换挡时间，减少齿面冲击，即使是操作不熟练的驾驶员也能完成平顺换挡。整套结构在建模阶段完成了全部零部件的干涉检查，齿轮转动、齿套滑移、拨叉摆动的全行程运动路径均无碰撞，可直接用于后续的工程图拆解、工艺编制以及样机试制参考。
